Name: 4-50 соединитель вертикальное FPC тангажа FPC FFC Штырь 1.0mm для восхождения на борт соединителя
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - L*T1-0000-A
Price: 4.01 USD
Availability: InStock

Домой > Продукты > Соединитель FFC FPC >

4-50 соединитель вертикальное FPC тангажа FPC FFC Штырь 1.0mm для восхождения на борт соединителя

вертикаль соединителя 1.0mm FPC FFC

50 вертикаль соединителя Штырь FPC FFC

1.0mm FPC для восхождения на борт соединителя

Место происхождения:

Гуандун, Китай

Фирменное наименование:

XTKCONN

Сертификация:

CE,SGS,ROHS,ISO9001

Номер модели:

FPC ** - L*T1-0000-A

Свяжитесь с нами

Запросите цитату

4-50 соединитель вертикальное FPC тангажа FPC FFC Штырь 1.0mm для восхождения на борт соединителя

Подробная информация о продукте

Подача:

1,0 мм

Тип:

ZIF S/A реверсивного типа

Позиции:

4-50контактный

Тип замка:

Слайд-блокировка

Покрытие:

Покрытие оловом

Терминал/Контакт:

Медный сплав

Выделить:

вертикаль соединителя 1.0mm FPC FFC

50 вертикаль соединителя Штырь FPC FFC

1.0mm FPC для восхождения на борт соединителя

Условия оплаты и доставки

Количество мин заказа

500pcs

Цена

Negotiable price

Упаковывая детали

пакет вакуума, коробки в коробке

Время доставки

5-7 дней

Условия оплаты

Л/К, Т/Т, Пайял

Поставка способности

ПК 4KK

Сопутствующие товары

Разъем FPC/FFC Высота 4,65 мм Шаг 0,5 мм 0,8 А 200 В AC/DC -40°C~80°C Печатные платы Разъемы

Лучшая цена

Разъем FPC 0,5 мм высотой 5,4 мм для плоского кабеля FFC для сенсорного экрана

Лучшая цена

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H Коннектор FFC/FPC

Лучшая цена

Разъем для FPC/FFC кабеля на печатную плату, шаг 0,5 мм, 60 контактов, вертикальный, прямые выводы, высота 5.2H, с откидным замком

Лучшая цена

Свяжитесь с нами

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Свяжитесь сейчас

Описание продукта

VFFC FPC соединитель продольной протяженности 1,0 мм

Основные моменты

Вертикальный верхний SMT FPC-коннектор, ширина 1,0 мм, количество пинсов настраивается от 4 до 50 пинсов.
Конструкция ZIF флип-лока, низкая сила вставки, надежное удержание кабеля от вибрации и вытягивание кабеля.
Контактные терминалы из фосфорно-бронзовых элементов, опционально олово / выборочное позолочение для сигнально-критических цепей
Полностью упакована в ленту и катушку для автоматической сборки SMT большого объема; совместима со стандартным оборудованием для подбора и размещения.
Соответствует требованиям RoHS 2.0 и REACH; UL94‐V‐0 высокотемпературный корпусный материал для процесса обратной сварки
Гибкая настройка: количество штифтов, толщина покрытия, тип контакта, модификация PCB и поддержка маркировки OEM
Экономически эффективная альтернатива эквивалентам крупных брендов, короткое время выполнения заказа на прототип и серийное производство

Описание

Стрелка	10,0 мм
Нет, нет, нет.Оf Позиции	4-50 пин
Тип установки	Вертикальный / ZIF
Место контакта	Односторонний контакт
Тип	Слайд-блокировка
Нынешний рейтинг	0.5А/Пин Макс
Направление напряжения	50 Вт переменного тока / постоянного тока MAX
ВыдерживаетVОльга	250В переменный, 1 мин.
Материал обложки	LCP UL94V-0 черный
Жилье	LCP UL94V-0 Природная
Tстержня/контакт	Сплав меди
Покрытие	Покрытие оловом
Операционная температура	-40°C до +85°C
Продолжительность	7-10 рабочих дней

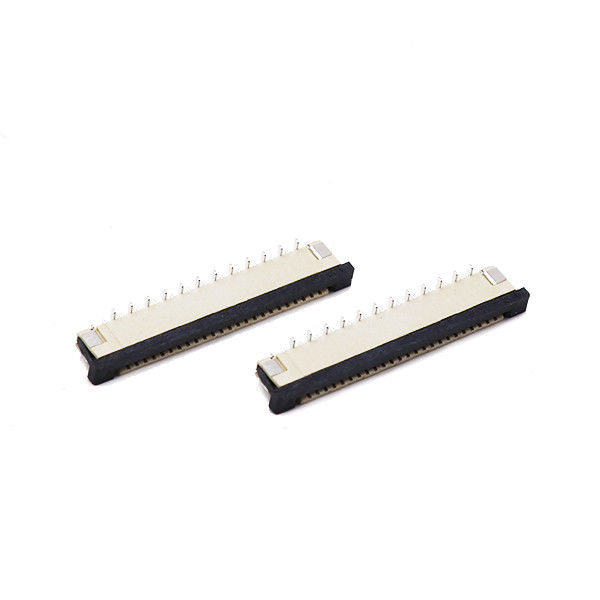

4-50 соединитель вертикальное FPC тангажа FPC FFC Штырь 1.0mm для восхождения на борт соединителя

Материалы и электрические характеристики

Положение	Спецификация	Примечания
Жилой материал	LCP / PA6T	UL94‐V‐0 огнезащитный
Материал привода	ППС / ЛПП	Устойчивые к высоким температурам
Материал контактного терминала	Фосфор бронза	Высокая производительность пружины
Вариант покрытия‐1	Контактный и сварный хвост: матовый олово	Для сигналов общего назначения
Вариант покрытия‐2	Контактная зона селективная золотая покрытие (0,03 - 0,1 мкм Au над Ни барьер)	Для среды с высокой влажностью / высокой вибрацией
Номинальный ток	0.5 А на контакт	Применение на уровне сигнала
Номинальное напряжение	50 Вт переменного тока	Максимальное рабочее напряжение
Сопротивление на контакт	≤ 30 мΩ (начальная)	После спаривания в испытательных условиях
Сопротивление изоляции	≥ 500 МΩ	Испытания на 100 В постоянного тока
Выдерживать напряжение	500 В / 1 минута	Нет сбоев / отключений

Конструкция и техническая сила
У нас более 20 лет опыта в промышленности соединителей; наши инженеры могут поддержать ваш новыйПроектировать новое оборудование 30-45 рабочих дней.

Конкурентное преимущество

Keyouda имеет различные типы внешнего вида и многие виды внутренних схематических продуктов, высокое качество, клиент первым, 100% тест, 0 дефектов, и короткое время выполнения являются нашими лучшими преимуществами

Целевые отрасли применения

Потребительская электроника: дисплейные модули, POS-терминалы, бытовые приборы, смарт-панели для дома, портативные портативные устройства
Промышленное управление: интерфейс человека-машины HMI, сенсорные модули, промышленный дисплей, испытательное измерительное оборудование
IoT и умное оборудование: устройства шлюза, камеры видеонаблюдения, периферийные модули беспилотных летательных аппаратов, умный контроль освещения
Медицинское оборудование: вспомогательные модули наблюдения за пациентом, некритические сигнальные соединения для медицинских изделий
Периферийное оборудование: модули принтеров, внутренние соединения сканеров, панели управления с маленькими ЖК-панелями

Частые вопросы

Вопрос 1: Может ли этот разъем работать как с жестко-гибкими кабелями FPC, так и со стандартными плоскими кабелями FFC?
Ответ: Да. Он поддерживает как FPC толщиной 0,3 мм, так и соответствующие FFC плоские кабели. Пожалуйста, убедитесь, что ориентация проводки соответствует контактной стороне разъема.

Вопрос 2: Что произойдет, если я использую FPC толщиной более 0,33 мм?
A2: Слишком толстый гибкий кабель препятствует полному закрытию флип-локатора, вызывая недостаточное контактное давление и повышающий риск прерывистого подключения.Строго соблюдайте рекомендуемую толщину гибкости.

Вопрос 3: Это соединитель автомобильного класса?
A3: Стандартная версия предназначена для потребительского и общепромышленного использования.Пожалуйста, свяжитесь с нашей командой по продажам для модифицированного варианта автомобильного класса с улучшенными стандартами материалов и испытаний.

Вопрос 4: Могу ли я вручную заполнить этот разъем вместо SMT?
A4: Ручная сварка допускается только для отладки прототипа. Не наносить тепло на пластиковый корпус; ограничить время сварки с одним булавом менее чем на 5 секунд.Ручная сварка НЕ рекомендуется для серийного производства.

Вопрос 5: В чем разница между передним и обратным ZIF-актуатором?
A5: передний перевернутый: замок расположен на стороне вставки FPC, легкая ручная работа. обратный перевернутый: замок расположен на противоположной стороне вставки,обеспечивает превосходную силу удержания кабеля в условиях высокой вибрации.

Q6: Можете ли вы изменить PCB отпечаток для нашего существующего проекта замены старого дизайна?
A6: Да, доступна услуга по модификации отпечатков. Пожалуйста, предоставьте свой оригинальный чертеж PCB; наша инженерная команда оценит целесообразность и стоимость NRE.

Вопрос 7: Каковы MOQ и время производства образцов?
A7: Бесплатные инженерные образцы доступны; время проведения образца 1-3 рабочих дня. MOQ массового производства зависит от конфигурации; стандартные детали ленты и катушек поддерживают заказы с низким MOQ.
