Подробная информация о продукте:
|
| Тип: | Кабель FFC | Описание: | fpc доски dvi |
|---|---|---|---|
| Обслуживание: | OEM ODM принимает | Вещество активной зоны: | позолоченная/полуженная медь |
| Тангаж: | 0.5mm | Цвет: | белый/желтый |
| Высокий свет: | Ленточный кабель доски FPC DVI,ленточный кабель 50pin FPC,Кабель DV FFC плоский |
||

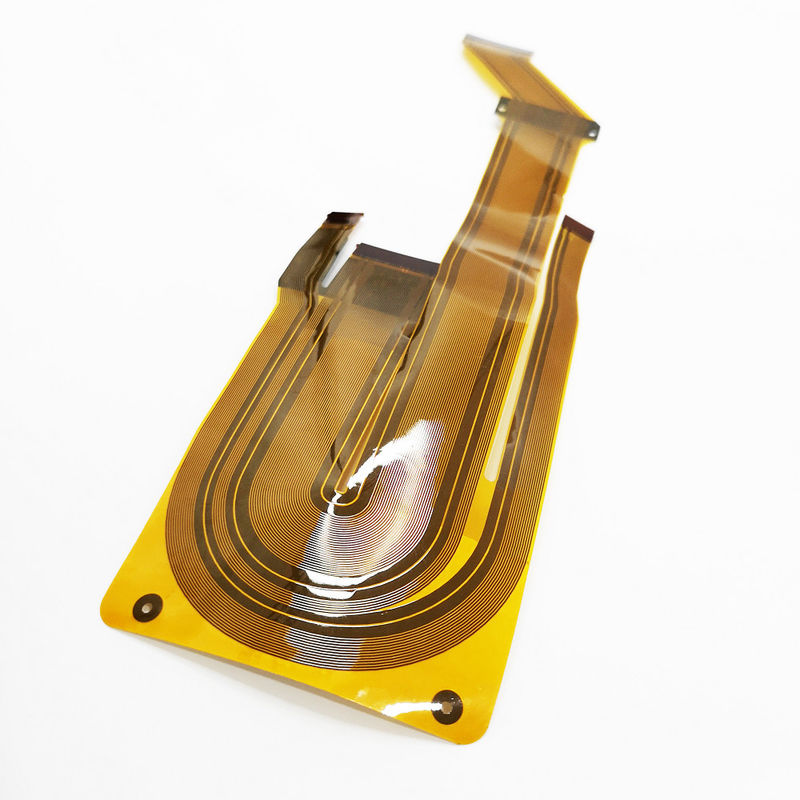

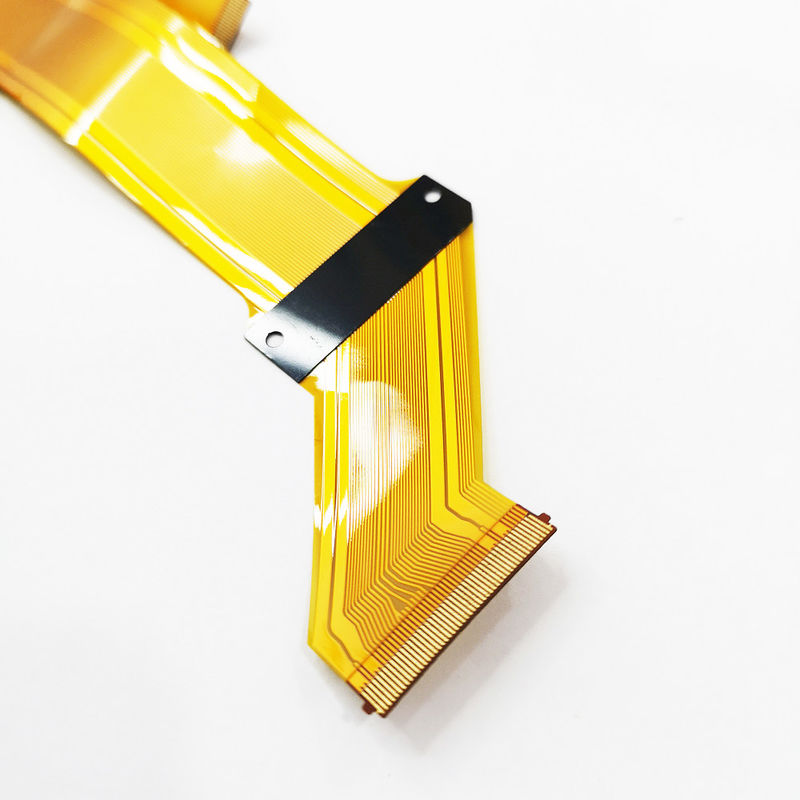

Доска 50pin Dvi ввода данных кабеля FPC для DV
Характер продукции
| Детали | Paramerers |
| Двойные сторона/Mulyti-слой | |
| Максимальный размер панели | 32' *20 ' (800mm*508mm) |
| Минимальный след/зазор IL | 0.075mm/0.075mm (3mil/3mil) |
| Минимальное кольцевое кольцо на внутренней стороне слоя одного | 3mil (0.075mm) |
| Максимальный вес OL Cu | 6oz (210um) |
| Максимальный вес 1L Cu | 12oz (420um) |
| Законченная толщина доски | 0.20-6mm |
| Отсчет слоя | 2-32L |
| Слой для того чтобы наслоить регистрацию | ±3mil (±76um) |
| Минимальный законченный диаметр отверстия | 0.15mm (6mil), 0.1mm (4mil) для HDI |
| Точность положения отверстия | ±2mil (±50um) |
| Допуск hloe слота | ±3mil (±75um) |
| Допуск диаметра PTH | ±2mil (±50um) |
| Допуск диаметра NPTH | ±1mil (25±um) |
| Максимальный коэффициент сжатия PTH | 10:1 |
| Медь на стене отверстий | 0.4-2mil (10-50um) |
| Допуск регистрации картины Grapic | ±3mil (0.075um) |
| Минимальный след/зазор 1L (mil) - медный иждивенец веса | 3mil/3mil (75um/75um) |
| Допуск вытравливания следа | ±1mil (±25um) |
Применение
Наши продукты широко использованы в радиосвязях, вычислительных цепях, медицинском оборудовании, и много других высокотехнологичных полей.
Наши обслуживания
С нашими профессиональными отделами, мы можем предложить:
Дизайн PCB
Изготовление PCB: Файлу PCB или файл Gerber
Собрание PCB PCBA SMD SMT: Списку Bom
Электронный дизайн
Обратное проектирование - экземпляр PCB, клон PCB, IC расшифровывает
Поставка компонентов
PCB PCBA закончил испытания изделий
Массовое производство
Производство контракта Prodcution
NDA - согласование Не-разоблачения
Наша возможность производства PCB
| Деталь | Спецификация | |
| 1 | Numbr слоя | 1-16 слои (стандарт) |
| 2 | Материал | FR4, алюминиевое, FPC |
| 3 | Поверхностный финиш | HASL (ЕСЛИ), то, плакировка золота, Enig, золото погружения, олово погружения, OSP |
| 4 | Толщина доски финиша | 0.2mm-6.00 mm (8mil-126mil) |
| 5 | Медная толщина | минута 1/2 oz; 12 oz максимальный |
| 6 | Маска припоя | Зеленый/черный/белый/красный/голубой/желтый цвет |
| 7 | Ширина & интервал между строками Min.Trace | 0.075mm/0.1mm (3mil/4mil) |
| 8 | Диаметр Min.Hole для CNC Driling | 0.1mm (4mil) |
| 9 | Диаметр Min.Hole для пробивать | 0.9mm (35mil) |
| 10 | Самый большой размер панели | 610mm*508mm |
| 11 | Положение отверстия | CNC Driling +/-0.075mm (3mil) |
| 12 | Ширина проводника (w) | 0.05mm (2mil) или; +/--20% первоначального художественного произведения |
| 13 | Диаметр отверстия (h) | PTH L: +/-0.075mm (3mil); Non-PTH l: +/-0.05mm (2mil) |
| 14 | Допуск плана | трасса CNC 0.125mm (5mil); +/-0.15mm (6mil) путем пробивать |
| 15 | Искривление & извив | 0,70% |
| 16 | Сопротивление изоляции | 10Kohm-20Mohm |
| 17 | Проводимость | <50ohm> |
| 18 | Напряжение тока теста | 10-300V |
| 19 | Размер панели | 110×100mm (минута); 660×600mm (максимальный) |
| 20 | misregistration Сло-слоя | 4 слоя: 0.15mm (6mil) максимальное; 6 слоев: 0.25mm (10mil) максимальное |
| 21 | Min.spacing между краем отверстия к картине circuity внутреннего слоя | 0.25mm (10mil) |
| 22 | Min.spacing между ouline доски к картине сетей внутреннего слоя | 0.25mm (10mil) |
| 23 | Допуск толщины доски | 4 слоя: +/-0.13mm (5mil); 6 слоев: +/-0.15mm (6mil) |
| 24 | Управление импеданса | +/--10% |
| 25 | Различное Impendance | +-/10% |
вопросы и ответы
Q1: Что основные виды обслуживания PCB и PCBA?
: Главное правление промышленных приборов/медицинских оборудований/приборы электроники Comsumer коммуникативных приборов/беспроводных приборов.
Q2: Вы фабрика или торговая компания?
: Мы OEM PCB PCBA одна фабрика обслуживания стопа.
Q3: Сколько линий SMD вы имеете?
: 8 линий, оборудование от Японии, бренда YAMAYA.
Q4: Если мне нужна экземпляр PCB или дизайн PCB, или переконструкция PCB?
: С нашими профессиональными командами. с полными опытами, мы можем обеспечить хорошие обслуживания для вас:
a, файл PCB схематический;
b, описание специфической функции;
c, два или больше работая образцы;
d, все данные по деталей вы можете обеспечить.
