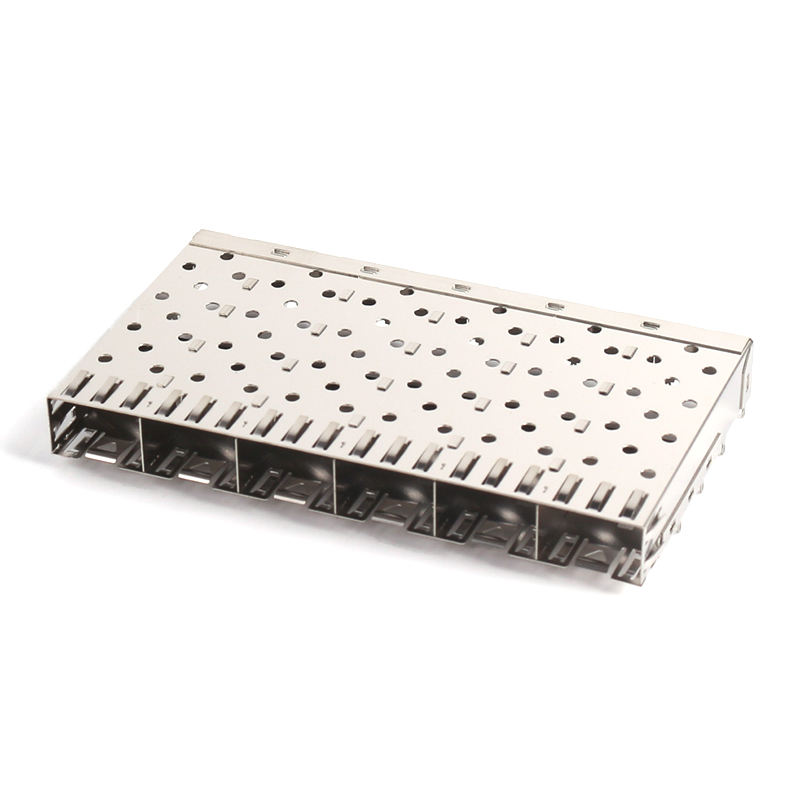

MIC электронные компоненты 1 × 6 SFP + клетчатая сборка с интегрированным 120-позиционным пресс-приемником, наружной световой трубой и источниками EMI 10G/25G горяче-заменяемый I / O-коннектор для коммутатора / NIC / 5G PCB
Описание продукта
|
Параметр
|
Спецификация
|
|
Марка / Серия
|
MIC Electronic Components (Электронные компоненты MIC) Сборка клетки SFP+
|
|
Форма фактора
|
SFP / SFP+ / SFP28 обратная совместимость
|
|
Матрица порта
|
1 × 6 (6 портов линейно)
|
|
Позиции
|
120 (20 × 6)
|
|
Стрелка
|
0.8 мм (0,031 дюйм)
|
|
Установка
|
Проход через отверстие под прямым углом
|
|
Прекращение
|
Пин, соответствующий требованиям пресс-фита (Ø0,64 мм, хвост 2,05 мм) / опциональный SMT
|
|
Контактный материал
|
фосфорная бронза
|
|
Контактное покрытие
|
Золотой блеск на зоне спаривания (30 μ" необязательно), олово на хвосте с прессовым монтажем
|
|
Материал клетки
|
Никельное серебро (сплав меди), никелевое
|
|
Световая труба
|
Внешний тип PMMA, 2 светодиодных канала на порт (Link + ACT)
|
|
Функция EMI
|
Внутренние + внешние бериллиево-медные пружины (эластомерная прокладка необязательна)
|
|
Коэффициент данных
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)
|
|
Дифференциальное сопротивление
|
100 Ω
|
|
Нынешний рейтинг
|
0.5 А / контакт
|
|
Сопротивление на контакт
|
≤ 80 мΩ
|
|
Сопротивление изоляции
|
≥ 1000 MΩ @ 500 В постоянного тока
|
|
Выдерживать напряжение
|
300 Вт.
|
|
Циклы спаривания
|
≥ 100 (горячий обмен)
|
|
Операционная температура.
|
-55 °C до +105 °C (промышленное производство -40 ~ +85 °C)
|
|
Оценка уровня пламени жилья
|
UL 94 V-0 (LCP)
|
|
Соответствует
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Рефери перекрестный.
|
TE 2170305-2 / 2007250-1 / 2143294-1; Амфенол UE76-A20; Молекс 74754-0620
|
|
Типичные размеры
|
L ≈ 86,0 × W ≈ 48,6 × H ≈ 12,3 мм (отношение промышленности 1 × 6)
|
|
МОК
|
500 шт.
|
|
Время обработки образца
|
7 рабочих дней
|
|
Массовое время предварительного действия
|
3-4 недели
|
|
Опаковка
|
Антистатическая палитра
|
ВMIC 1×6 SFP+ сборка клеткипредставляет собой узловое, сменяемое на горячем уровне взаимосвязь I/O: линейная шестипортовая клетка с защитой никель-серебро + 120-позиционный прямоугольный контейнер для прессования + внешний массив световых труб PMMA,отгружается в виде одного устройства сбора и размещенияОн принимает оптические передатчики SFP, SFP + и SFP28, кабели DAC и AOC и крепится к хост-PCB снулевая пайка.
Линейный формат 1×6строка по умолчанию отраслидля управляемых коммутаторов соедините восемь из них на 48-портовом коммутаторе 10G ToR, и вы получите 48 полос SFP + с чистым, дружественным расстоянием между фасплатами.ламповые трубы только внешниесохраняет видимость состояния светодиода при сохранении металлической стены клетки в виде непрерывного EMI-щита (обычное слабое место в внутренних LP-клетках).
|
Размер
|
2×3 наложенные клетки
|
MIC 1×6 Линейное (Этот продукт) - Что?
|
|
Ширина передней панели
|
Слишком узко
|
Шире (~ 48,6 мм), номаркировка в одном ряду - Что?
|
|
Оборудование фасадной пластины
|
Необходимость сложенных вырезов
|
Простой прямоугольный слот
|
|
Услугоспособность светодиодов
|
Труднее выровнять
|
Прямое выравнивание внешней ЛП, без бурения на стенке клетки
|
|
Целостность стенки EMI
|
Часто разрезают для внутренней ЛП
|
Стены твердые, с наружной стороны.→ лучшее радиочастотное уплотнение
|
|
Случай использования
|
Ядро 1U с плотностью порта
|
Ряды подключения, 48-портовые коммутаторы доступа, NIC - Что?
|
Качество и надежность
-
100% непрерывности и испытания силы на вставку пресс-фит по партии
-
Проверка размеров CMM клетки (± 0,05 мм)
-
Контактное сопротивление и высокая мощность согласно IEC 60512
-
Тепловой цикл -55°+105°C, 500 циклов
-
ЭМИ-защита, проверенная в ячейке GTEM (≥ 60 дБ @ 1 ‰ 10 ГГц)
-
ISO 9001 / RoHS / REACH документация на перевозку.
Перекрестная ссылка (замена ввода)
|
Бренд
|
Эквивалент П/Н
|
|
Подключение к ТЭ
|
2170305-2 (без LP), 2007250-1 / 2143294-1 (с LP)
|
|
Амфенол
|
UE76-A20-xxxx (ExpressPort 1×6)
|
|
Молекс
|
74754-0620 / 74754-0610
|
|
Успех
|
SFPP016PB
|
Варианты настройки
|
Вариант
|
Выбор
|
|
Световая труба
|
Никакие / Только внешние (по умолчанию) / Внутренние+Внешние / Только внутренние
|
|
Толщина золота
|
Вспышка 15 мкм" /30μ" (необязательно) - Что?
|
|
Прекращение
|
Пресс-подборка (по умолчанию) / SMT хвост / смешанный
|
|
Окончание клетки
|
Ни-пластик (по умолчанию) / Sn-пластик / черный оксид
|
|
ЕНП
|
Только пружинный палец / + эластомерная прокладка / + проводящая пена
|
|
Теплоотводы
|
Нет / верхний раковина (примечание: некоторые TE 1×6 не совместимы с раковиной)
|
|
Матрица порта
|
1х1 / 1х2 / 1х4 /1х6/ 1х8
|
|
Логотип
|
Лазерная маркировка на крыше клетки (применяется MOQ)
|
Частые вопросы
В: Как скоро мы можем получить цитату?
A: Если спецификация подтверждена, наша котировка может быть предоставлена в течение 24 часов.
Вопрос: Вы можете предоставить образцы для оценки?
О: Да, образцы могут быть отправлены вам для оценки.
В: Сколько времени требуется для заказа
чтобы переработать и отправить?
О: Когда товары находятся на складе, мы обычно отправляем их в течение следующих 3-7 рабочих дней после получения
Это приказ.
Вопрос: Какой у вас торговый термин?
A: FOB, FCA, CFR, CIF, EXW, DDU доступны.
благоприятный и эффективный способ транспортировки.
Вопрос: Какой срок оплаты?
A: Поддержка Alibaba торговое обеспечение заказа онлайн оплата, T / T,
PayPal и так далее.
Вопрос: Сколько длится гарантийный срок?
О: Продукт поставляется с 1-летней ограниченной гарантией.
Q: Вы можете предоставить OEM & ODM
Служба?
О: Да, наша профессиональная команда исследований и разработок поможет воплотить ваши идеи в жизнь
