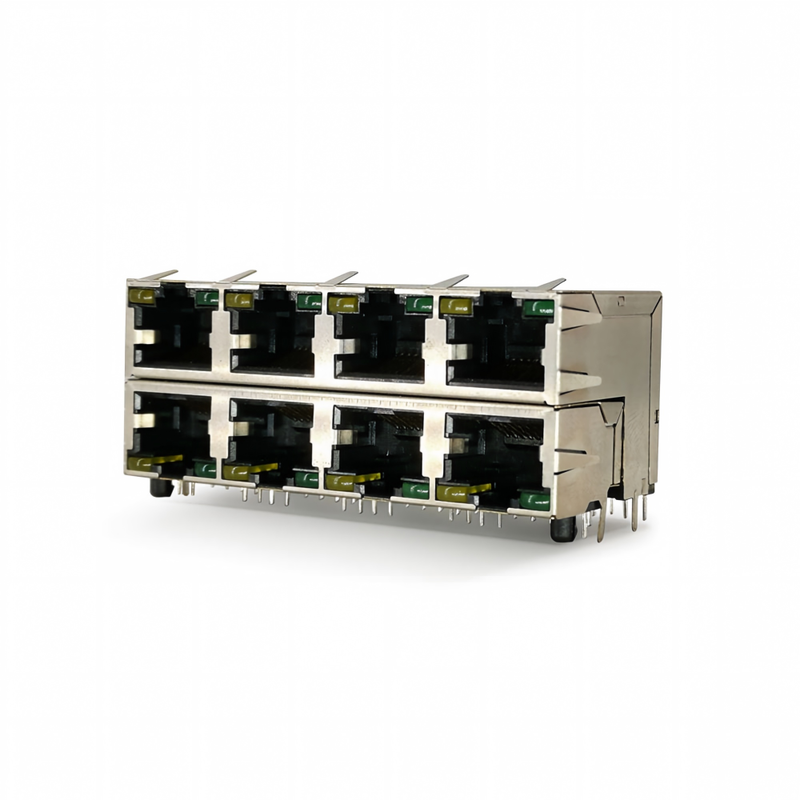

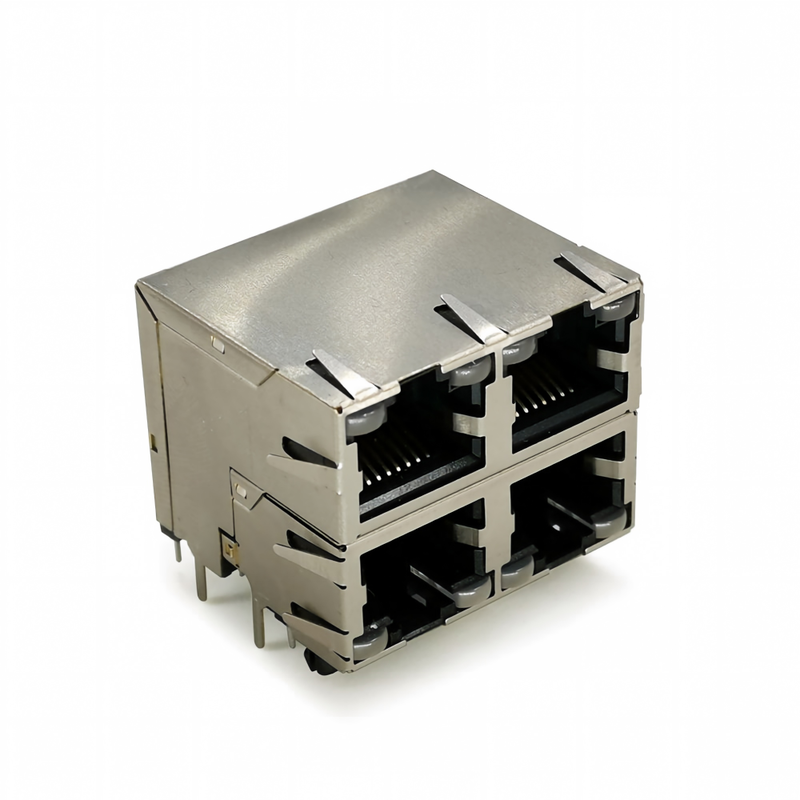

Двойной слой 2×8 (16-портный) RJ45 модульный разъем с двойными светодиодными, металлическими щитами и фосфорно-бронзовыми контактами
Описание продукта
|
Параметр
|
Спецификация
|
|
Тип соединителя
|
Модульный разъем 8P8C (RJ45), женский
|
|
Конфигурация
|
2×8 наложенные (двойной слой), 16 портов - Что?
|
|
Позиции / загруженные
|
8 позиций, 8 контактов в порту
|
|
Установка
|
Проход через отверстие, угол правой стороны (боковой вход 90°)
|
|
Проход (TH-прицепы)
|
2.54 мм ряд × 1,27 мм колоса (стандартный рисунок RJ45 PCB)
|
|
Жилой материал
|
Стеклянный PBT / PA46 / PA66, черный, UL 94 V-0
|
|
Материал щита
|
Латунь (сплав меди) 0,200,25 мм, с пленкой Ни или с пленкой Sn
|
|
Контактный материал
|
Фосфорная бронза Ø0,45 ≈0,46 мм круглый / 0,35 мм плоский
|
|
Контактное покрытие
|
Селективное золото при спаривании (флэш ¢50μ"), олово на хвосте
|
|
Светодиодные
|
2x на порт (например, зеленая ссылка + жёлтый ACT); дополнительные цвета
|
|
ЕНП
|
Защищенная оболочка + верхние / боковые пружины + заземление PCB
|
|
Нынешний рейтинг
|
1.5 А на контакт
|
|
Направление напряжения
|
125 VAC RMS
|
|
Сопротивление на контакт
|
≤ 30 мΩ
|
|
Сопротивление изоляции
|
≥ 500 МΩ @ 500 ВДС
|
|
Диэлектрическое сопротивление
|
1000 VAC RMS, 60 с
|
|
Сила спаривания
|
≤ 2,2 kgf (8-контактных розетки)
|
|
Задержка (подключатель)
|
≥ 7,7 кгф
|
|
Прочность
|
750 циклов (мин)
|
|
Рейтинг кошек
|
Cat5 / Cat5e / Cat6 (версия с неинтегрированным магнитом)
|
|
Поддержка PoE
|
Да (IEEE 802.3af/at/bt, в сочетании с внешним магнитным или PoE разъемом)
|
|
Операционная температура.
|
-40 °C до +85 °C (промышленный вариант -20~+70)
|
|
Соответствует
|
FCC Часть 68, IEC 60603, RoHS 2.0, REACH
|
|
Рефери перекрестный.
|
TE 6368296-1 / 6116317-6; Connray 59BSE-2×8; Wayconn MJIB-88280XX; Pranelectronics JP-28-LED
|
|
Размеры (ref)
|
L 28,2 × W 115,07 × H 25,30 мм (класс Wayconn)
|
|
MOQ / Время выполнения
|
500 штук / 5 ‰ 7 пробы, масса 3 ‰ 4
|

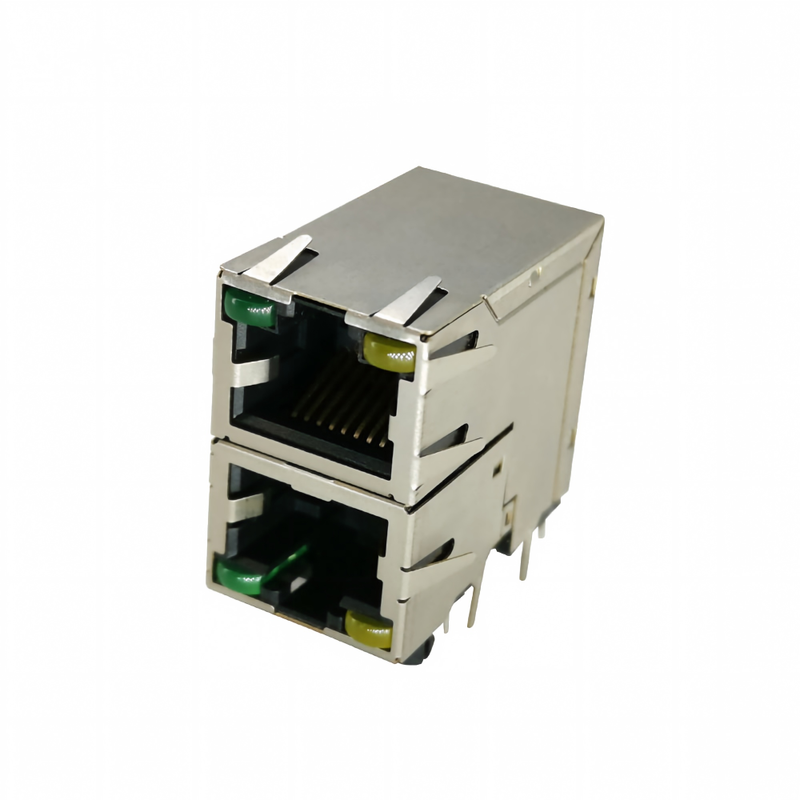

Двойной слой 2×8 RJ45 модульный разъем интегрирует шестнадцать женских портов 8P8C в одну наложенную групповую сборку: черный UL94 V-0 PBT корпус, латунный щит с пальцами EMI,контактные отверстия прямоугольного формата фосфор-бронзаЭто немагнитный (дискретный) разъем RJ45, что означает отсутствие интегрированного трансформатора;Вы соедините его с дискретным магнитом или PoE PHY фронт-энда, что именно так TE 6368296-1 / Connray 59BSE / Wayconn MJIB-88280XX указаны.
2×8 сделанный насквозь форм-фактор является рабочим блоком для 16-портовых и 48-портовых (3×2×8) гигабитных коммутаторов,сохранение длины доски по сравнению с линейным 1 × 8 бандированием и сохранение выбора и места в одном компоненте.
Применение
Коммутаторы Ethernet16 портовый гигабитный коммутатор доступа (1× 2×8), 48 портовый ToR (3× 2×8 + 4× SFP+)
Маршрутизаторы / шлюзы16 портов LAN SMB маршрутизатор, xDSL/кабель CPE
Карта сети NIC / PCIe
Промышленный переключатель DIN-рельсов- 16-портовый неконтролируемый коммутатор для завода (широкотемпературная конструкция)
Средний диапазон PoE/панель инжектора ∆ спаренные с дискретными магнитами PoE, 802.3at/bt
Банкомат / POS / торговый центр
Анализатор испытаний и измерений/протокола
Медицинский / лабораторный Ethernet-хаб- защищенный дискретный разъем предотвращает насыщение магнитом в чувствительном аналоге
Сетевой продукт: NIC, Hub, SWITCH, Router, Bridge, Work,
Станция: ПК/СИСТЕМА, принтер, сервер, NB, I-CABLE MODEM, XDSL APPLICATION, SET-TOP-BOX.
Наше преимущество
1. Профессиональный производитель соединителей, различные стили на выбор; мы фабричные прямые продажи, не только гарантия качества, но и доступные.
2Мы можем предоставить вам бесплатные образцы для тестирования, а затем купить, если это необходимо.
3Если продукт не тот, что вы хотите, пожалуйста, свяжитесь с нами напрямую и предоставьте необходимые вам характеристики продукта.
4Масштабная производственная мастерская, быстрая доставка, немедленная доставка с места, не нужно беспокоиться о доставке.
5- Послепродажное обслуживание один на один, пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо вопросы.

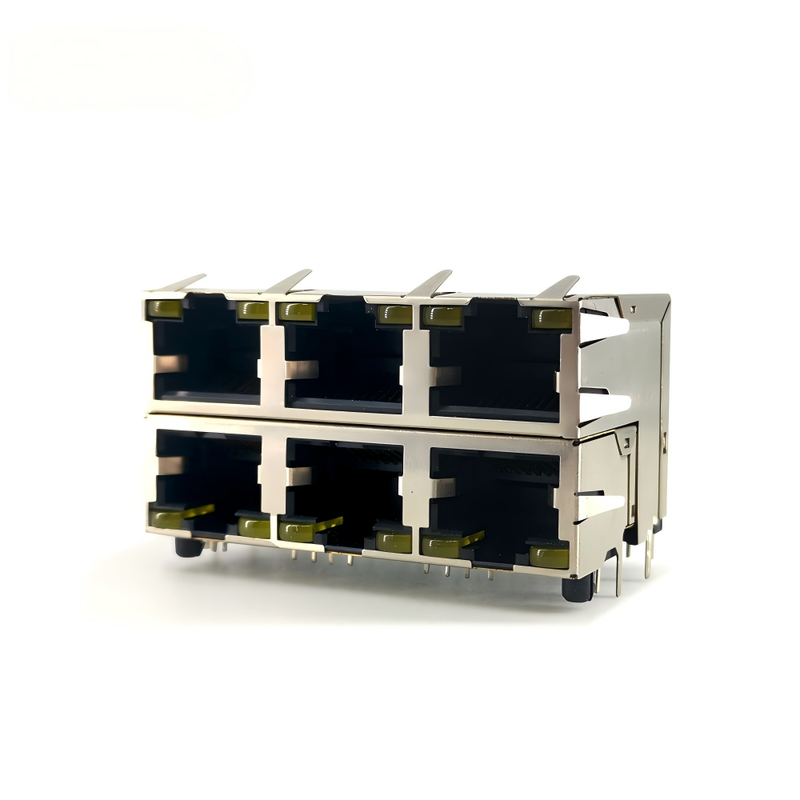

Варианты настройки
Светодиод: отсутствует / 1-светодиод / 2-светодиод (GY/GG/RG/RY)
Окончание щита: Ни-пластик / Sn-пластик / Cu-голый
Контактное золото: Flash / 3μ" / 15μ" / 30μ" / 50μ"
Хвост: TH сварка 3,05 мм / 2,54 мм / прессовая установка
Магниты: Никакие (дискриматные) / с интегрированным 10/100 mag / Gigabit MagJack (PoE+)
Оборудование: PBT черный (по умолчанию) / PA46 / PA9T / индивидуальный цвет
Заземление: только заземление PCB / + прокладка EMI панели
Процесс по заказу
Сбор требований → 2. Техническая оценка и котировка → 3. Обзор и подтверждение 3D-рисунков → 4. Форма / инструментация и прототип → 5. Пробный тест (SI / EMI / LED) и одобрение → 6. Массовое производство → 7.Окончательное QC и отправка
Частые вопросы
Вопрос: Вы торговая компания или фабрика?
О: Мы являемся фабрикой с 15-летним опытом производства соединителей; почти все наши продукты изготавливаются сами.
Вопрос: Когда я могу получить предложение?
О: После того, как вы подтвердите продукты, которые вам нужны, мы предложим вам котировку.
Вопрос: Вы принимаете настройки?
О: Да, мы можем принять настройку, пока она находится в пределах нашей бизнес-области, но вам нужно предоставить нам количество вашего спроса.
