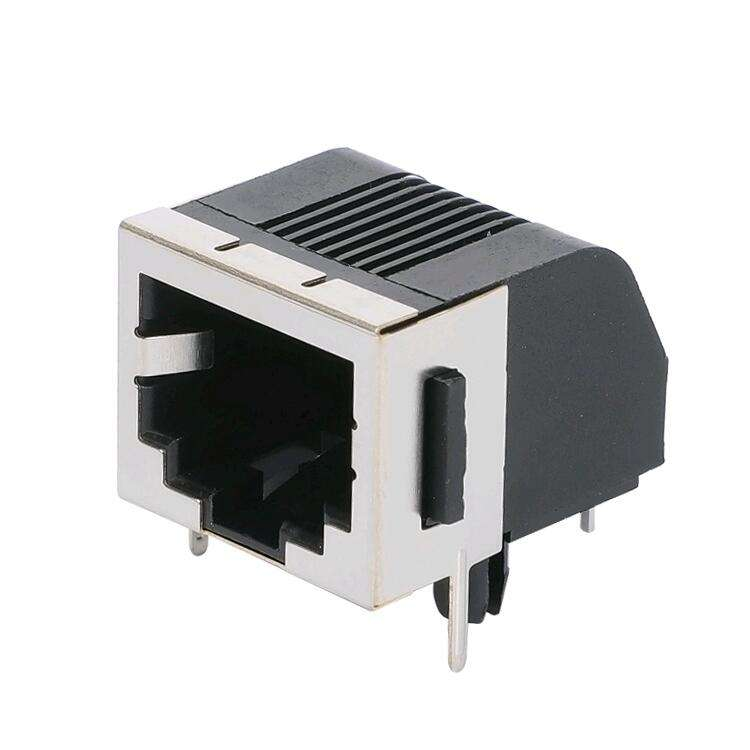

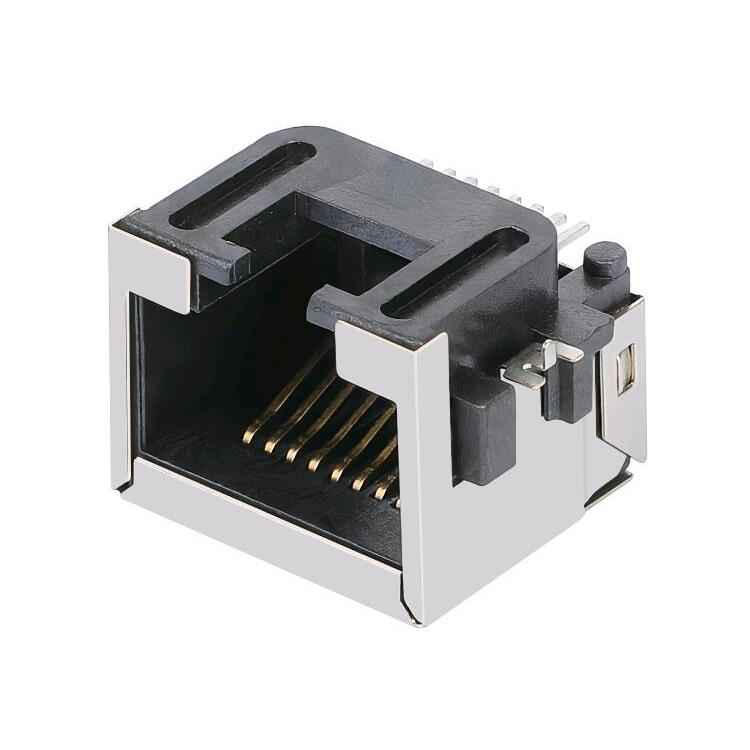

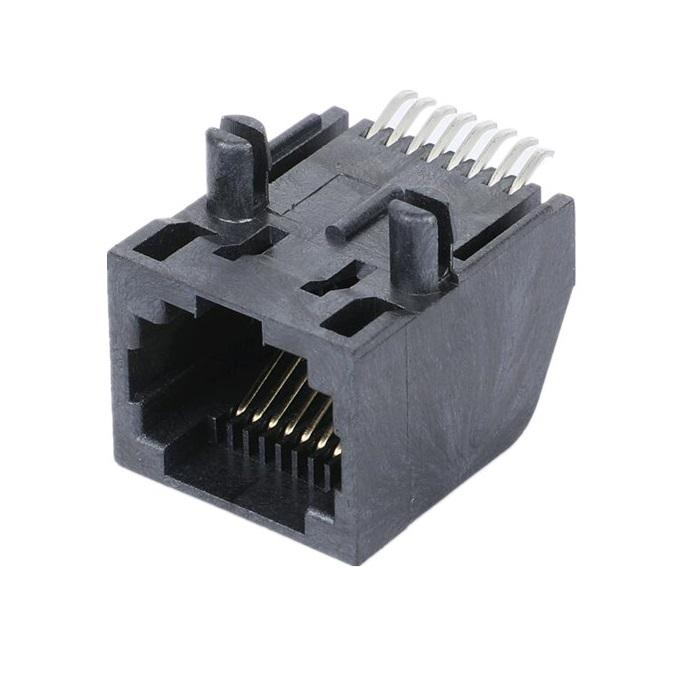

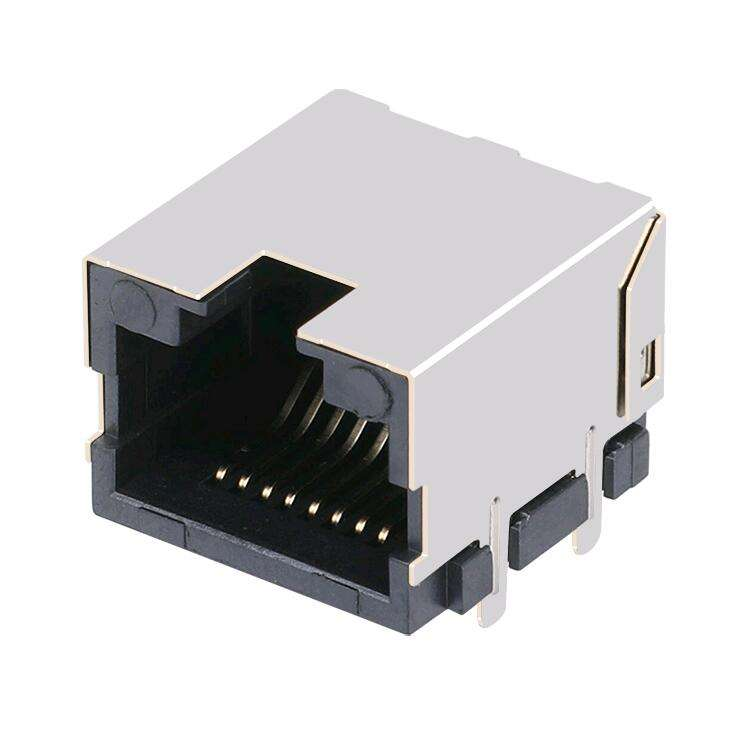

Угловой телефонный разъем RJ45, неэкранированный, 8P8C, SMD
Описание
| Наименование |
Параметр |
| Тип разъема |
Модульный разъем RJ45 (гнездо) |
| Конфигурация порта |
1 порт, 1x1 |
| Положения / Контакты |
8P8C, полностью загружен |
| Тип монтажа |
SMD / Технология поверхностного монтажа |
| Ориентация печатной платы |
Прямой угол (90°, боковой ввод) |
| Экранирование |
Неэкранированный (без металлического корпуса) |
| Категория производительности |
Cat-3 (голосовая связь и низкоскоростные сигналы) |
| Направление защелки |
Стандартная защелка вниз |
| Светодиодный индикатор состояния |
Нет |
| Материал контактов |
Фосфористая бронза |
| Покрытие контактов |
Зона сопряжения: золото поверх никеля; пайка: олово |
| Направляющие штифты |
Да (для выравнивания SMT) |
| Материал корпуса |
Термопласт высокой термостойкости, UL94V-0 |
| Максимальный ток |
1,5 А |
| Максимальное напряжение |
150 В переменного тока |
| Сопротивление контактов |
≤ 20 мОм |
| Сопротивление изоляции |
≥ 500 МОм |
| Долговечность (циклы сопряжения) |
Минимум 750 циклов |
| Рабочая температура |
-40 °C ~ +85 °C |
| Соответствие |
RoHS, REACH |
| Упаковка |
Лотковая групповая упаковка |
Без металлического корпуса, этот разъем снижает общую стоимость BOM, сохраняя стандартную совместимость RJ45. Встроенные направляющие штифты предотвращают смещение во время пайки оплавлением SMT, решая распространенные риски отклонения размещения SMD-разъемов на производственных линиях. Нет светодиодного индикатора; компактный, низкопрофильный форм-фактор максимизирует ценное пространство на печатной плате для плотно упакованных компоновок.
Ключевые особенности и отличия
- Угловая компоновка SMD с боковым вводом.
- Неэкранированная конструкция.
- Полностью загруженные контакты 8P8C.
- SMT направляющие штифты.
- Термопластичный корпус UL94V-0 высокой термостойкости.
- Контакты из фосфористой бронзы с селективным золотно-никелевым покрытием.
- Без светодиода / без металлического корпуса: Упрощает трассировку печатной платы, экономит место на плате, сокращает количество деталей
- Соответствие RoHS и REACH: Соответствует глобальным экологическим требованиям к электронике для экспортно-ориентированной продукции
Типичные сценарии применения
Предназначен для проектов, где требуется голосовая связь Cat-3 или низкоскоростное сигнальное соединение, в условиях слабого электромагнитного излучения, и где приоритетом являются экономичность и массовое производство SMT:
- Оборудование для голосовой связи, телефонные терминальные платы
- Модули промышленного управления, платы интерфейса последовательных сигналов
- Домашние и коммерческие умные устройства, блоки контроля доступа
- POS-терминалы, периферийное офисное оборудование
- Вспомогательные интерфейсы для тестирования и измерений
- Экономичные IoT-устройства с требованием физического порта RJ45
FAQ
В: Как скоро мы можем получить коммерческое предложение?
О: Если спецификация подтверждена, наше коммерческое предложение может быть предоставлено в течение 24 часов.
В: Можете ли вы предоставить образцы для оценки?
О: Да, образцы могут быть отправлены вам для оценки.
В: Сколько времени требуется для обработки и отправки заказа?
О: Когда товары есть на складе, мы обычно отправляем их в течение следующих 3-7 рабочих дней после получения заказа.
В: Каков ваш торговый термин?
О: Доступны FOB, FCA, CFR, CIF, EXW, DDU. Мы также можем помочь вам выбрать наиболее выгодный и эффективный способ доставки.
В: Каков срок оплаты?
О: ОНЛАЙН (СТРАХОВАНИЕ ТОРГОВЛИ), VISA, T/T, Western Union, и т. д.
В: Каков гарантийный срок?
О: Продукт поставляется с 1-летней ограниченной гарантией.
В: Можете ли вы предоставить услуги OEM и ODM?
О: Да, наша профессиональная команда по исследованиям и разработкам поможет воплотить ваши идеи в жизнь.
