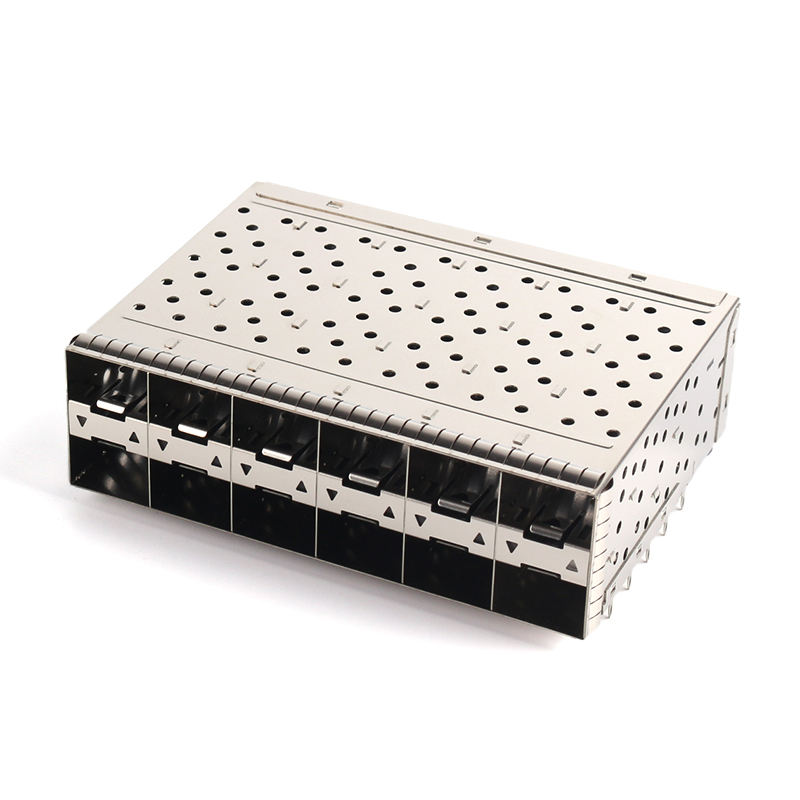

Сборка корпуса SFP28 / SFP+ 2x6 с внешним световодом, разъем с запрессовкой на 240 контактов, 30 мкм золото на контактной зоне – Сдвоенный разъем ввода-вывода с экранированием от электромагнитных помех для коммутаторов 25G/10G, сетевых карт и оборудования 5G
Описание продукта
|
Параметр
|
Спецификация
|
|
Тип детали
|
Сборка корпуса SFP+ / SFP28 со встроенным разъемом (2x6 сдвоенные)
|
|
Форм-фактор
|
Обратная совместимость с SFP / SFP+ / SFP28
|
|
Матрица портов
|
2 x 6 (всего 12 портов)
|
|
Позиции
|
240 (20 x 12)
|
|
Шаг
|
0,8 мм (0,032 дюйма)
|
|
Монтаж
|
Сквозной, прямой угол
|
|
Заделка
|
Соответствующий пин с запрессовкой (Ø0,64 мм, хвостовик 3,0 мм) / опционально SMT
|
|
Материал контакта
|
Фосфористая бронза/медный сплав
|
|
Покрытие контакта
|
Минимум 30 мкм (0,76 мкм) золота на контактной зоне, поверх PdNi/Ni; олово на хвостовике для запрессовки
|
|
Материал корпуса
|
Никелевая бронза (медный сплав), никелированное покрытие
|
|
Световод
|
Только внешний тип (PMMA/PC), 2–3 светодиодных канала на порт
|
|
Функция защиты от ЭМП
|
Внешние + внутренние пружинные пальцы из бериллиевой бронзы, опционально эластомерная прокладка
|
|
Скорость передачи данных
|
1,25 Гбит/с / 10,3125 Гбит/с (SFP+) / 25,78 Гбит/с (SFP28 PAM4)
|
|
Номинальный ток
|
0,5 А/контакт
|
|
Сопротивление контакта
|
≤ 70 мОм
|
|
Сопротивление изоляции
|
≥ 1000 МОм @ 500 В постоянного тока
|
|
Испытательное напряжение
|
300 В переменного тока / 750 В пик
|
|
Циклы сопряжения
|
≥ 100 (вставка модуля)
|
|
Усилие вставки (модуль)
|
≤ 40 Н
|
|
Усилие извлечения (модуль)
|
≤ 11,5 Н
|
|
Рабочая температура.
|
-55 °C до +105 °C (некоторые варианты -40~+85 °C)
|
|
Класс огнестойкости корпуса
|
UL 94 V-0 (LCP)
|
|
Соответствует
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Перекрестные ссылки.
|
TE 2007562-7 / 2007567-5 / 1-2007562-7; Prosper SFPP026PC30
|
|
Типичные размеры
|
Д 63,25 x Ш 86,0 x В 25,4 мм (стандарт 2x6)
|
|
Минимальный объем заказа
|
500 шт.
|
|
Срок поставки образцов
|
5–7 рабочих дней
|
|
Срок поставки серийной партии
|
3–4 недели
|
|
Упаковка
|
Жесткий антистатический лоток
|
5 ключевых преимуществ
1, Только внешний световод – чистая передняя панель, нулевые потери на апертуре.
2, Минимум 30 мкм золота на контактной зоне.
3, Разъем с запрессовкой на 240 контактов (20x12).
4, Сдвоенный корпус 2x6 = 12 портов при компактной высоте Z.
5, Пружины ЭМП по всему периметру + корпус из никелевой бронзы.
Сценарии применения
Коммутаторы 25G ToR в центрах обработки данных (48 портов = 4x сборки 2x6)
Корпоративные коммутаторы доступа SFP28 и линейные карты шасси
Сетевые карты 25G/10G для серверов (многопортовые адаптерные карты)
Карты транспортной связи 5G DU/CU (fronthaul) (CPRI/eCPRI)
Сетевые экраны для монтажа в стойку, IPS/IDS, балансировщики нагрузки
Промышленные коммутаторы Ethernet (DIN/19" стойка), требующие индикации состояния светодиодами + запас по ЭМП.
|
Бренд
|
Эквивалентный номер детали
|
|
TE Connectivity
|
2007562-7, 2007567-5, 1-2007562-7
|
|
Prosper Electronics
|
SFPP026PC30
|
|
Molex / Amphenol
|
Серия 2x6 SFP+ с внешним световодом и запрессовкой (по запросу)
|
Качество и надежность
100% проверка непрерывности и усилия запрессовки на партию
Проверка размеров корпуса по CMM (±0,05 мм)
Сопротивление контакта и испытание высоким напряжением согласно IEC 60512
Термический цикл -55↔+105 °C, 500 циклов
Экранирование от ЭМП проверено в ячейке GTEM (≥60 дБ при 1–10 ГГц)
Документация ISO 9001 / RoHS / REACH при отгрузке.
|
Опция
|
Выбор
|
|
Матрица портов
|

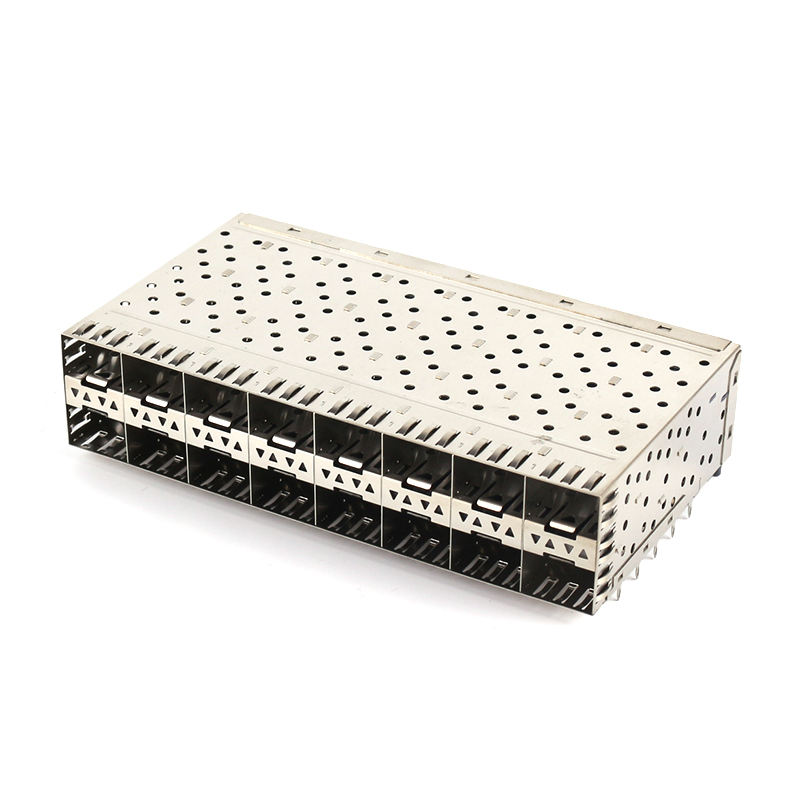

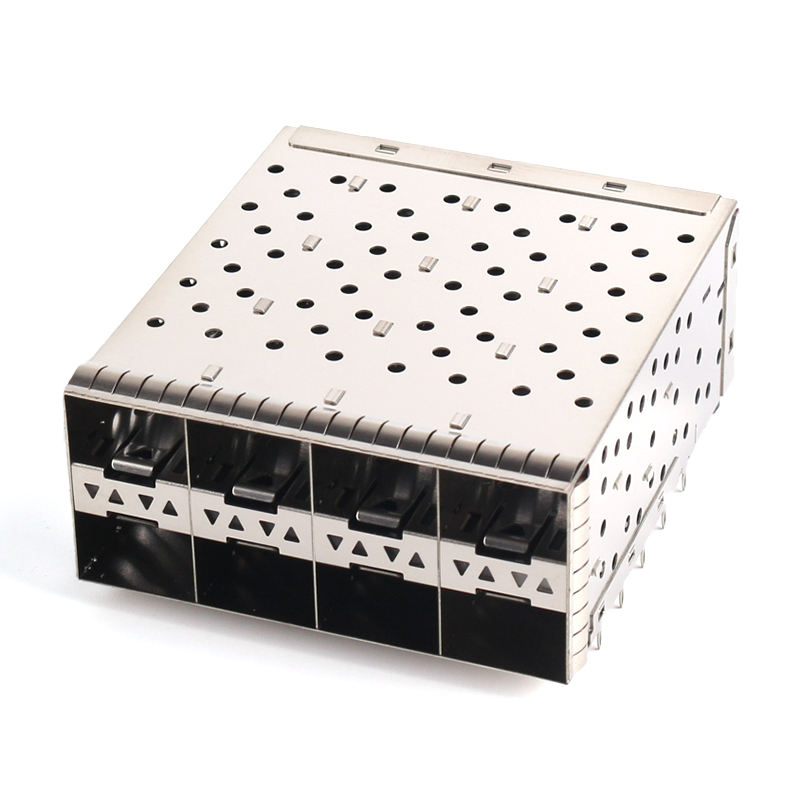

1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 / 2x6 / 2x8
|
|
Световод
|
Нет / Только внешний (по умолчанию) / Внутренний+внешний / Только внутренний
|
|
Толщина золота
|
Вспышка 15 мкм / 30 мкм (по умолчанию) / 50 мкм
|
|
Заделка
|
Запрессовка (по умолчанию) / SMT хвостовик / смешанная
|
|
Покрытие корпуса
|
Никелированное (по умолчанию) / Оловянное / Черный оксид
|
|
ЭМП
|
Только пружинный палец / + эластомерная прокладка / + проводящая пена
|
|
Радиатор
|
Нет / Верхний радиатор/боковые ребра
|
|
Логотип
|
Лазерная маркировка на верхней части корпуса (требуется минимальный объем заказа)
|
Пользовательский процесс (используйте вашу блок-схему)
Сбор требований – параметры, среда, количество, срок поставки
Техническая оценка и расчет стоимости – инженер проверяет соответствие и скорость
Обзор 3D-чертежа и подтверждение заказчиком – STEP/IGES/PDF
Разработка пресс-форм / Производство прототипов – оснастка корпуса + образцы
Тест надежности образцов и одобрение заказчиком – вставка, ЭМП, тепловые испытания, 25G SI
Массовое производство – внутрипроизводственный контроль AOI + мониторинг запрессовки
Финальный контроль качества и отгрузка – 100% проверка, упаковка в жесткий лоток, DHL/морская/воздушная доставка
