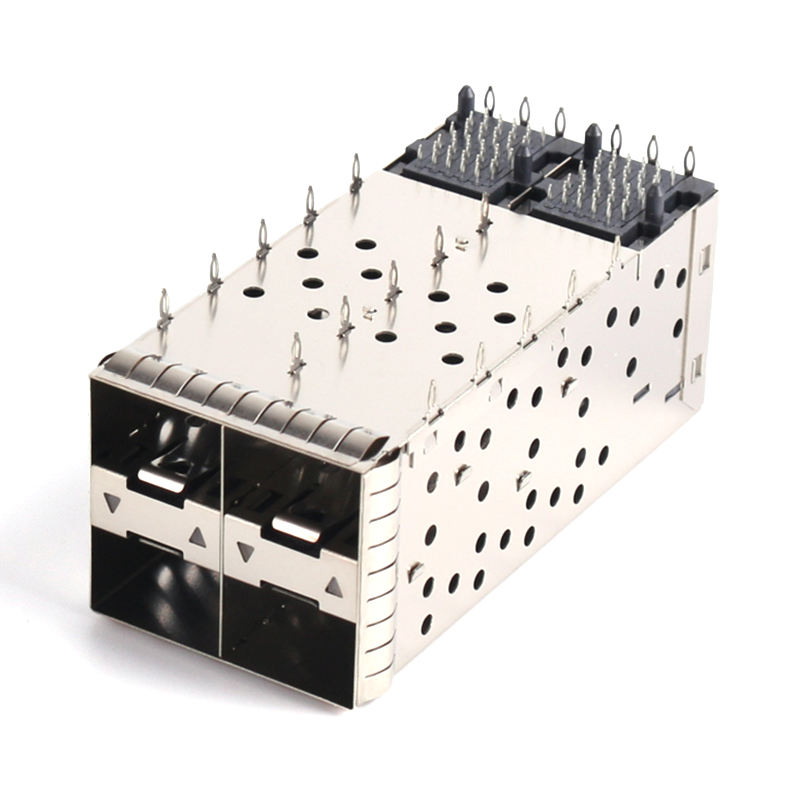

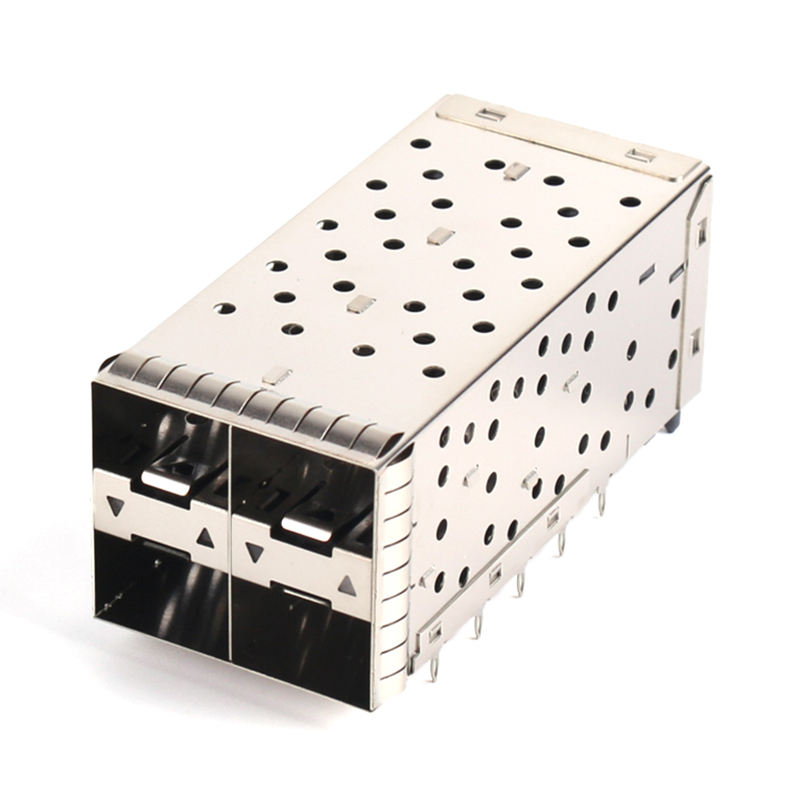

Металлический экранированный от ЭМИ SFP+ корпус 2x2, штабелируемый, стоечного типа, с прессовым соединением, оптический волоконный разъем ввода-вывода

Тип продукции

Клетка SFP+ 2×2 (без световой трубы) + интегрированный емкость

Поддержка форм-фактора

SFP (1G) / SFP+ (10G) / SFP28 (25G) обратная совместимость

Конфигурация порта

2×2 Складывается (всего 4 порта)

Позиции по портам

20 (всего 80 контактов в 4 портах)

Стрелка

0.8 мм

Стил монтажа

Проход через отверстие под прямым углом

Прекращение

Пин, соответствующий требованиям пресс-фита (Ø0,64 мм) / опциональный хвост для сварки SMT

Контактный материал емкости

Фосфорная бронза, золотой флеш над никелем (30 μ" необязательно)

Материал клеточной раковины

Сплав меди/никелевого серебра, покрытый никелем

Световая труба

Никаких(твердая стена клетки, максимальная целостность EMI)

Защита от ИПВ

Бериллиево-медные пружинные пальцы полного периметра (вверху / слева / справа / внизу)

Коэффициент данных

1.25 Гбит/с 10.3125 Гбит/с (поддерживает модули SFP28 25.78 Гбит/с)

Нынешний рейтинг

0.5 А на контакт

Сопротивление на контакт

≤ 70 мΩ

Сопротивление изоляции

≥ 1000 МΩ

Выдерживать напряжение

300 Вт.

Циклы спаривания

≥ 100 вставки (модуль горячего обмена)

Операционная температура

-40 °C до +85 °C

Ограничение уровня пламени

UL 94 V-0 (оборудование LCP)

Соответствующие стандарты

SFF-8431, INF-8074i, RoHS 2.0, REACH

Совместимые модули

Оптические передатчики (SFP/SFP+/SFP28), DAC, AOC

МОК

500 шт.

Время обработки образца

7 рабочих дней

Продолжительность массового производства

3-4 недели

Опаковка

Антистатическая поднос/труба, влагозащитный мешок необязательно

Ссылки

TE 1567788-x / Amphenol SF-SFP+-2x2 / серия Molex 74737

Конструкции, имеющие критический эффект от EMI

Пластмассовая лампочка создает диафрагму → риск утечки радиочастот

Стены из твердого металла → нулевая диафрагма → максимальное ограждение

Снижение затрат на большие объемы

Дополнительная стоимость компонента + этапа сборки

Меньше деталей, меньше операций по размещению, меньше BOM

Состояние светодиода не требуется на лицевой панели

Утраченная особенность

Чистая передняя панель, состояние управляется с помощью программного обеспечения / дистанционного управления

Жестокая промышленная среда

Светлая труба желтеет, трещины, собирает пыль

Нет пластиковых оптических компонентов, которые могли бы разрушиться.

Сверхплотные 1U коммутаторы

Легкая труба добавляет глубину / сложность складирования

Более короткий профиль Z-оси, более простое механическое складирование

Матрица порта

1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (эта модель) / 2×4 / 2×5 / 2×6 / 2×8

Прекращение

Пресс-фит (по умолчанию) / SMT запорный хвост / Смешанный

Конец клетки

Никельное покрытие (по умолчанию) / оловянное покрытие / черное окисленное

Усиление ИПВ

Только пружинные пальцы (по умолчанию) / + проводящая эластомерная прокладка / + проводящая пенообразовательная лента

Тепловая раковина

Никакой (по умолчанию) / Алюминиевый водоотсос с верхней установкой / Боковой водоотвод

Контактное покрытие

Золотая вспышка (по умолчанию) / 15 μ" / 30 μ" / 50 μ"

Цвет корпуса емкости

Черный (по умолчанию) / индивидуальный (применяется MOQ)

Брендинг

Лазерная маркировка на верхней поверхности клетки (применяется MOQ)
