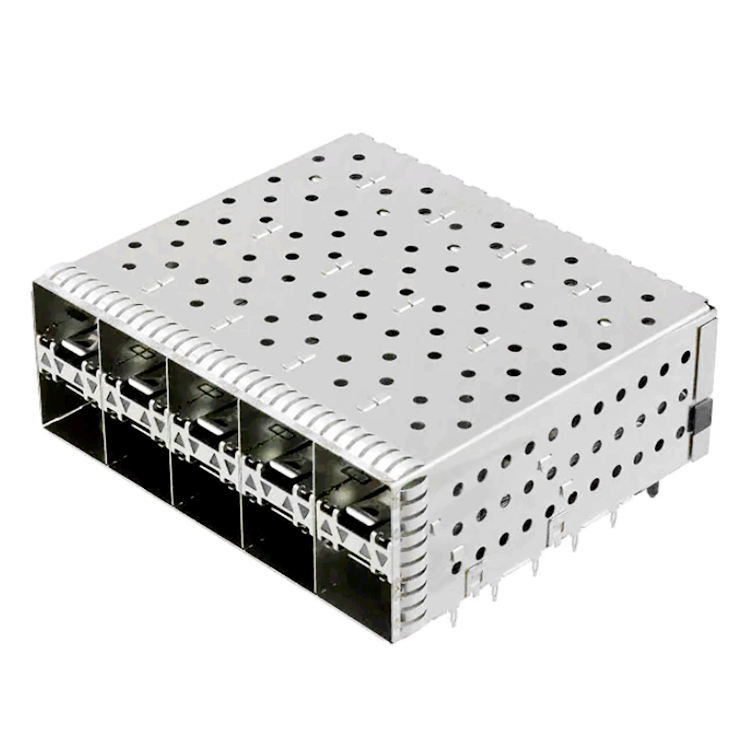

SFP+ Cage 2x5 со световодом, разъем с вертикальным расположением контактов для сквозного монтажа с интегрированным разъемом, экранированный от ЭМП стековый разъем для монтажа в стойку, 200-контактный SFP разъем с прессовым соединением для печатной платы коммутатора и сервера 10G/25G
Описание
SFP+ Cage 2x5 со световодом представляет собой полную систему горячей замены для ввода/вывода: стековая металлическая клетка + 200-контактный разъем с вертикальным расположением контактов для сквозного монтажа + интегрированные двойные световоды, поставляется в виде единого блочного узла для монтажа в стойку. Он поддерживает трансиверы SFP, SFP+ и SFP28, кабели DAC и AOC, и монтируется на печатную плату хоста с помощью прессовых совместимых контактов — без пайки волной, без ручной проводки.
Предназначен для оборудования с высокой плотностью портов для монтажа в стойку (коммутаторы 1U/2U ToR, блейд-серверы, устройства 5G fronthaul, межсетевые экраны), вертикальный стек 2x5 обеспечивает десять линий 10G/25G, занимая примерно ширину передней панели клетки 1x4. Интегрированные световоды выводят светодиоды состояния на переднюю панель; полностью металлическая клетка с пружинными контактами содержит ЭМП и защищает целостность сигнала при 10G NRZ и 25G PAM4
|
Параметр
|
Спецификация
|
|
Тип детали
|
Сборочный узел SFP+ Cage с интегрированным разъемом (блочный 2x5)
|
|
Форм-фактор
|
Совместим с SFP / SFP+ / SFP28
|
|
Матрица портов
|
2 x 5 (всего 10 портов, стековые)
|
|
Контакты
|
200 (20 × 10)
|
|
Шаг
|
0,8 мм
|
|
Монтаж
|
Сквозной монтаж, вертикальное расположение контактов
|
|
Тип подключения
|
Прессовое соединение (совместимый контакт, Ø0,64 мм) / опциональный вывод SMT
|
|
Контакт разъема
|
Фосфористая бронза, золотое покрытие поверх никеля (минимум 30 мкм в зоне сопряжения)
|
|
Материал клетки
|
Медный сплав / нейзильбер, никелированное покрытие
|
|

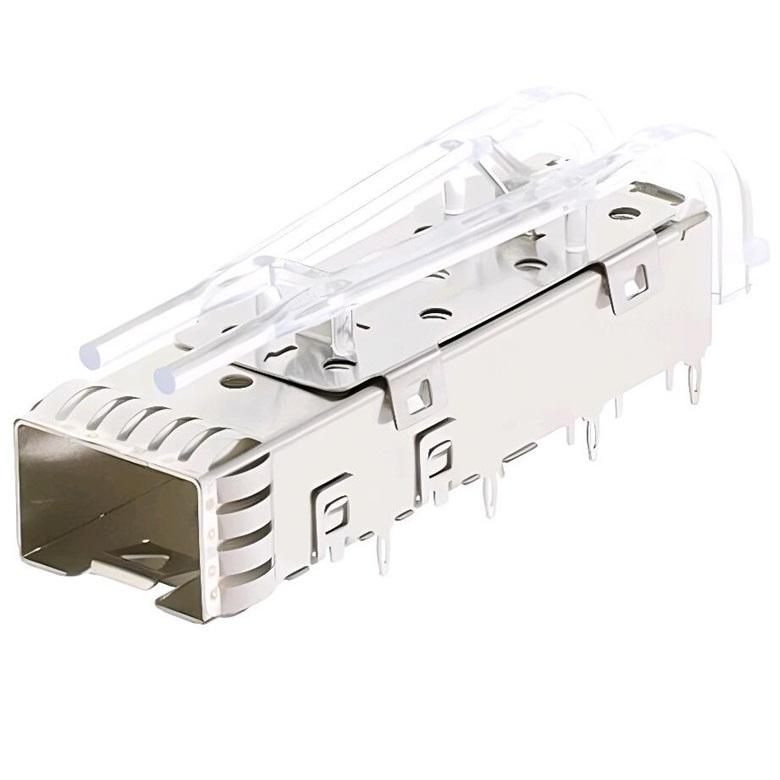

Световод
|
ПММА / ПК прозрачный, внутренняя + внешняя конфигурация, 2 канала светодиодов на порт
|
|
Функция ЭМП
|
Пружинные контакты (верхний/левый/правый/нижний), опциональная эластомерная прокладка
|
|
Направляющая платы
|
Да (встроенные поляризационные штыри)
|
|
Скорость передачи данных
|
1,25 Гбит/с / 10,3125 Гбит/с (SFP+) / 25,78 Гбит/с (SFP28)
|
|
Номинальный ток
|
0,5 А на контакт
|
|
Сопротивление контакта
|
≤ 70 мОм
|
|
Сопротивление изоляции
|
≥ 1000 МОм
|
|
Испытательное напряжение
|
300 В переменного тока / 750 В пикового переменного тока
|
|
Циклы сопряжения
|
≥ 100 (вставка/извлечение модуля)
|
|
Усилие вставки (модуль)
|
≤ 40 Н
|
|
Усилие извлечения (модуль)
|
≤ 11,5 Н
|
|
Рабочая температура.
|
-55 °C до +85 °C (некоторые варианты до +105 °C)
|
|
Температура хранения.
|
-55 °C до +105 °C
|
|
Класс огнестойкости
|
UL 94 V-0 (корпус LCP/PBT)
|
|
Соответствие
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Перекрестные ссылки
|
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003
|
|
Минимальный объем заказа
|
500 шт.
|
|
Срок поставки образцов
|
5–7 рабочих дней
|
|
Срок поставки серийной партии
|
3–4 недели
|
|
Упаковка
|
Лоток (антистатический), опционально трубка
|
5 ключевых преимуществ
-
Интегрированный двойной световод (внутренний + внешний)– Каналы сигналов Link/ACT/Speed LED от печатной платы к передней панели для всех 10 портов; не требуется отдельный держатель светодиодов, не требуется доработка панели.
-
Сквозной монтажВертикальное расположение контактов + прессовое соединение– 200-контактный (20×10) разъем с совместимыми прессовыми выводами ивертикальным выходом; сборка без пайки, совместима со стандартным процессом SMT-пайки оплавлением + прессовым соединением.
-
Стековая клетка 2x5 для монтажа в стойку– 10 портов SFP+ в одном блочном узле клетки, вертикальный стек экономит 50% ширины передней панели по сравнению с линейным 1x10; встроенные направляющие платы для слепого сопряжения.
-
Полное экранирование от ЭМП по периметру– Клетка из нейзильбера/медного сплава с пружинными контактами из бериллиевой бронзы сверху/по бокам/снизу, ≥60 дБ при 1–10 ГГц, соответствует FCC/CE для 10G/25G NRZ и PAM4.
-
Перекрестные ссылки на TE / Molex– Рисунок контактной площадки и механические размеры соответствуют TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5; нулевая переработка печатной платы для существующих конструкций.
Почему стековая клетка 2x5 для монтажа в стойку?
|
Расположение
|
Порты
|
Ширина передней панели
|
Сценарий использования
|
|
1x10 линейный
|
10
|
~140 мм
|
Широкая передняя панель, существующие конструкции
|
|
2x5 стековый
|
10
|
~71,5 мм
|
Коммутатор 1U/2U, плотный NIC
|
|
1x4 + 1x6
|
10
|
~140 мм
|
Панели со смешанной скоростью
|
|
Опция
|
Доступный выбор
|
|
Матрица портов
|

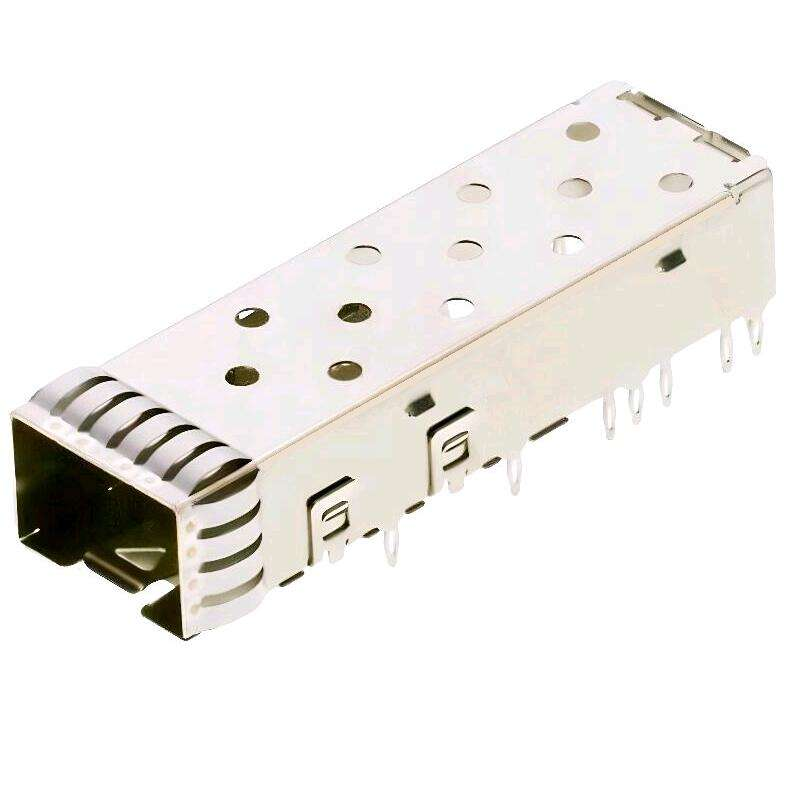

1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 / 2x5 / 2x6 / 2x8
|
|
Световод
|
Нет / Только внешний / Только внутренний / Внутренний+внешний (по умолчанию)
|
|
Тип подключения
|
Прессовое соединение (по умолчанию) / Вывод для пайки SMT / Смешанный
|
|
Отделка клетки
|
Никелированное / Оловянное / Черное оксидирование
|
|
ЭМП
|
Только пружинный контакт / + эластомерная прокладка / + проводящая пена
|
|

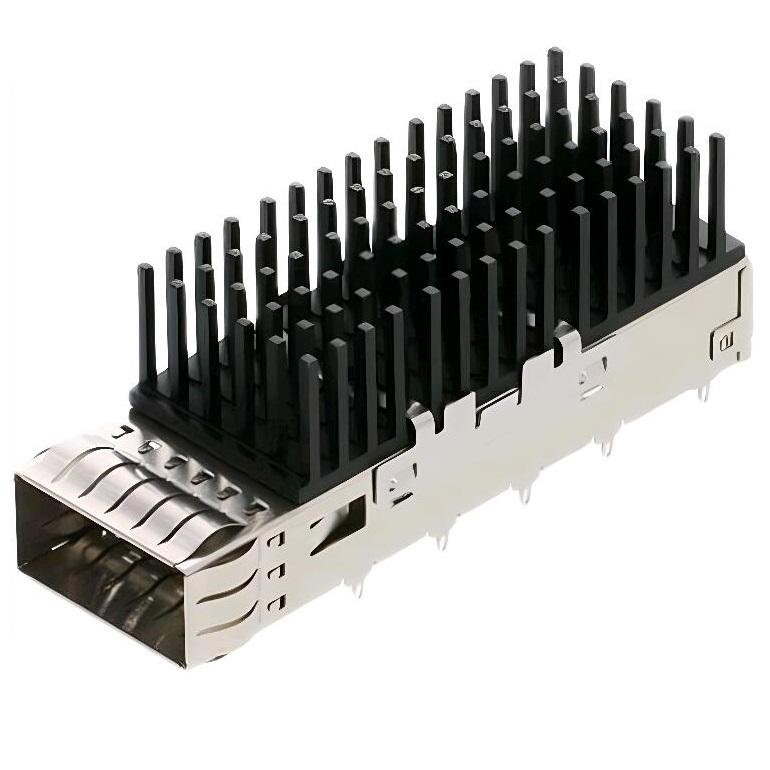

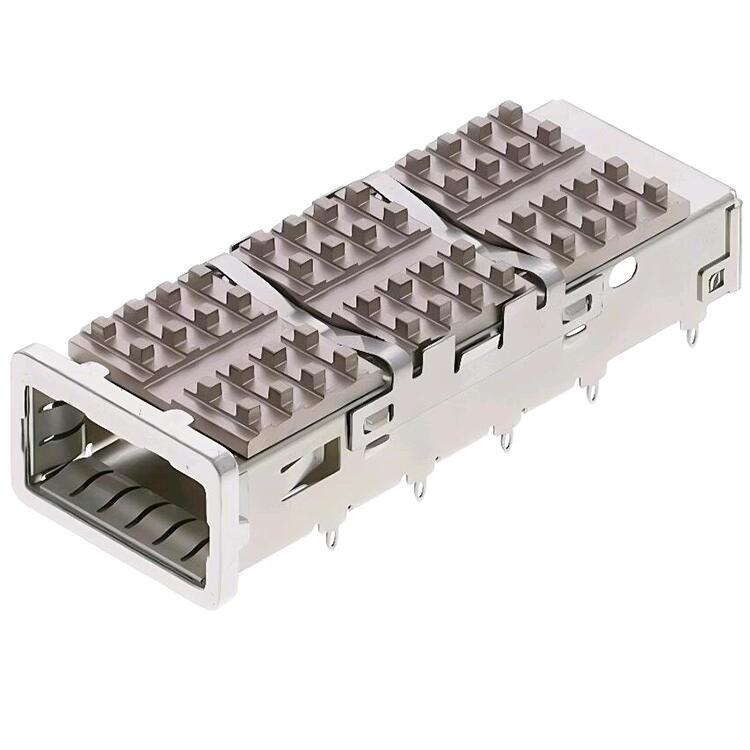

Радиатор
|
Нет (по умолчанию) / Верхний радиатор / Боковые ребра
|
|
Покрытие контактов
|
Золотое покрытие / 15 мкм / 30 мкм / 50 мкм
|
|
Логотип
|
Лазерная маркировка на верхней части клетки (требуется минимальный объем заказа)
|
Часто задаваемые вопросы
В: Как скоро мы можем получить коммерческое предложение?
О: Если спецификация подтверждена, наше коммерческое предложение может быть предоставлено в течение 24 часов.
В: Можете ли вы предоставить образцы для оценки?
О: Да, образцы могут быть отправлены вам для оценки.
В: Сколько времени требуется для обработки и отправки заказа?
О: Когда товары есть на складе, мы обычно отправляем их в течение следующих 3-7 рабочих дней после получения заказа.
В: Каков ваш торговый термин?
О: Доступны FOB, FCA, CFR, CIF, EXW, DDU. Мы также можем помочь вам выбрать наиболее выгодный и эффективный способ доставки. В: Каков срок оплаты? О: Поддержка онлайн-оплаты заказов Alibaba Trade Assurance, T/T, PayPal и т. д.
В: Каков гарантийный срок?
О: Продукт поставляется с 1-летней ограниченной гарантией.
В: Можете ли вы предоставить услуги OEM и ODM?
О: Да, наша профессиональная команда по исследованиям и разработкам поможет воплотить ваши идеи в жизнь.
