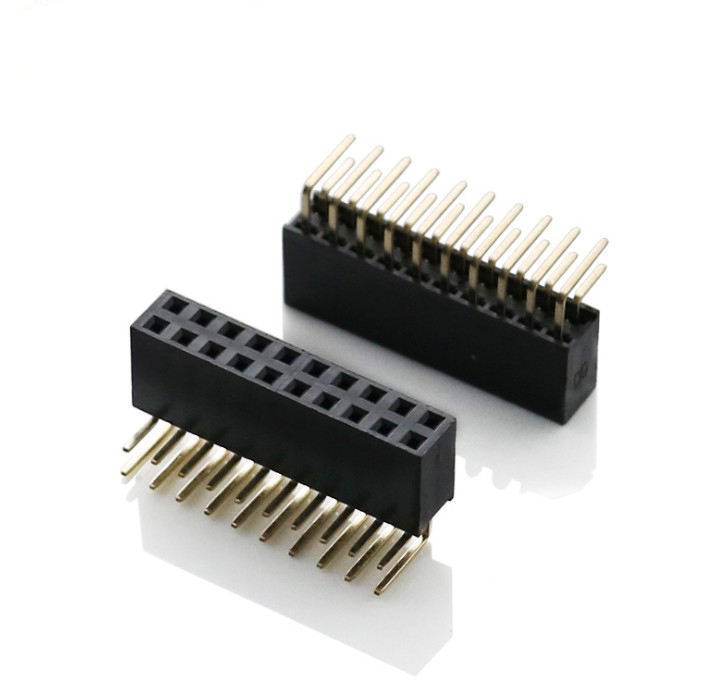

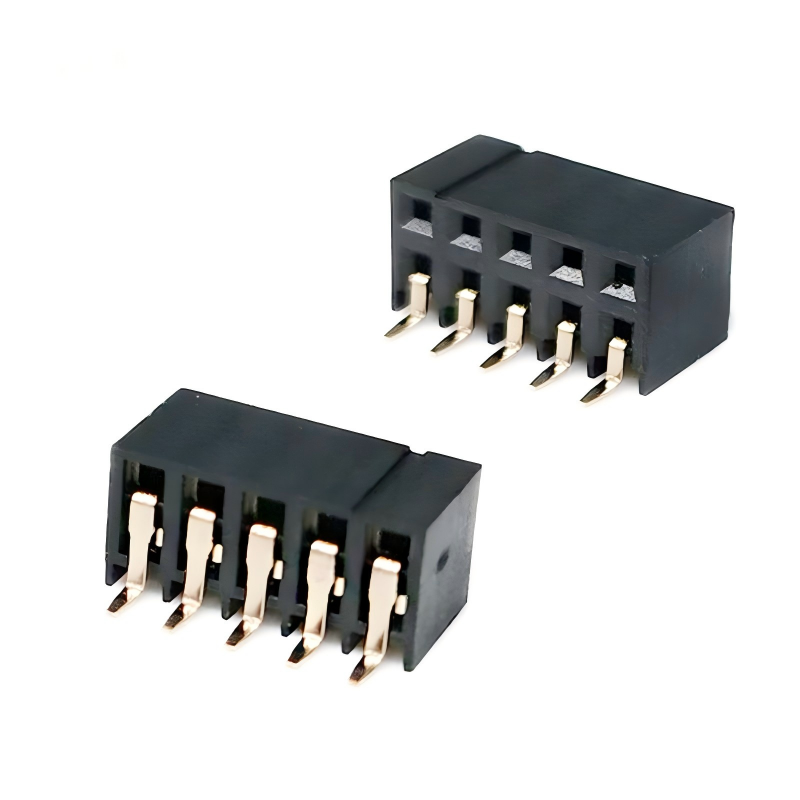

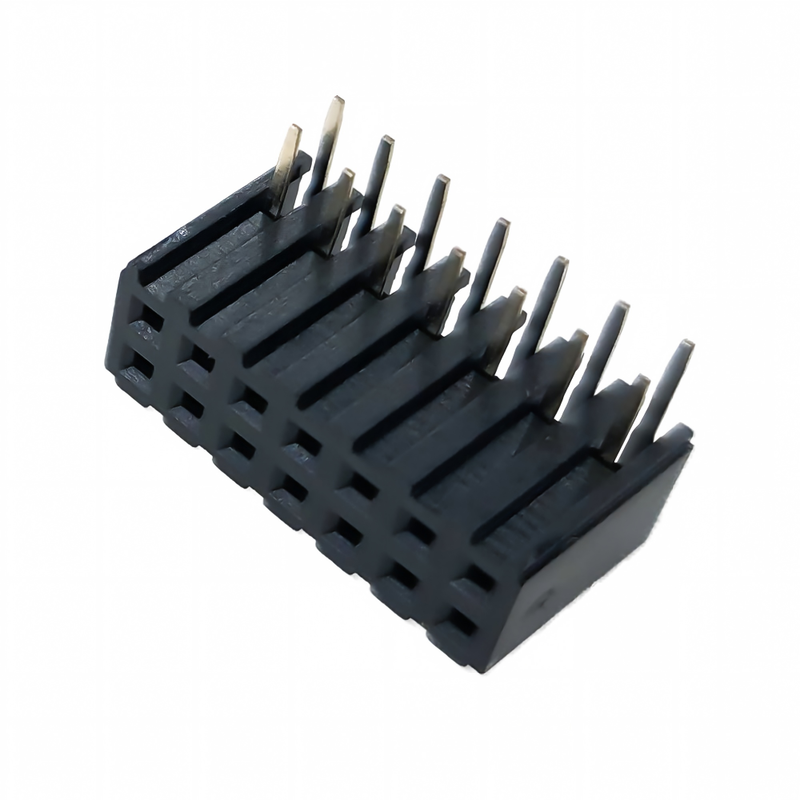

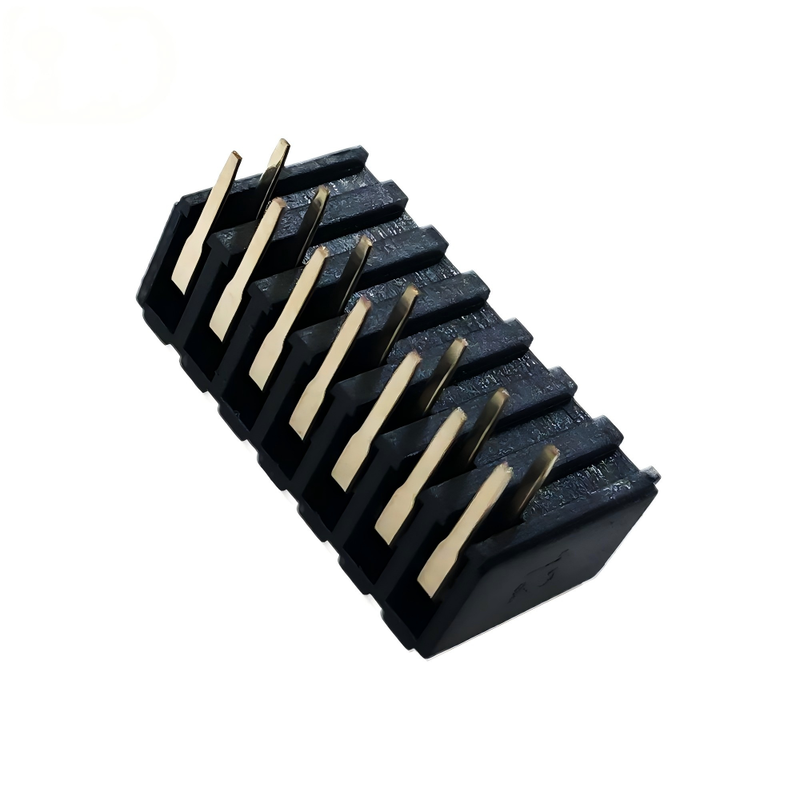

Настраиваемые штыревые разъемы с шагом 2,54 мм, двухрядные, для систем управления промышленной автоматизацией

Настраиваемые штыревые разъемы с шагом 2,54 мм, двухрядные, для систем управления промышленной автоматизацией

Name: Настраиваемые штыревые разъемы с шагом 2,54 мм, двухрядные, для систем управления промышленной автоматизацией
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: женский заголовок
Price: 4.10 USD
Availability: InStock

Штыревые разъемы с шагом 2

54 мм

Двухрядный штыревой разъем

Фирменное наименование:

XTKCONN

Сертификация:

CE,SGS,ROHS,ISO9001

Номер модели:

женский заголовок

Свяжитесь с нами

Запросите цитату

Настраиваемые штыревые разъемы с шагом 2,54 мм, двухрядные, для систем управления промышленной автоматизацией

Подробная информация о продукте

Стиль завершения:

Припой

Упаковка:

Лента оберточная

Температурный диапазон:

-40 до 85 градусов по Цельсию

Материал:

пластик

Долговечность:

Высокий

Материал контактного булава:

Фосфорная бронза

Текущий рейтинг:

5А

Тип подключения:

Оснастка

Выделить:

Штыревые разъемы с шагом 2

54 мм

Двухрядный штыревой разъем

Условия оплаты и доставки

Количество мин заказа

1000 шт.

Цена

Negotiable Price

Упаковывая детали

внутренняя упаковка: в катушке; Внешняя упаковка: катушка в картонной упаковке

Время доставки

5-7 дней

Условия оплаты

Л/К, Т/Т, Пайял

Поставка способности

3КК шт.

Сопутствующие товары

Настраиваемые штыревые разъемы с шагом 2,54 мм, двухрядные, для систем управления промышленной автоматизацией

Лучшая цена

2.0 мм продольный двойной ряд женский заголовок вертикальный разъем

Лучшая цена

Видео

Соединителя заголовка Штырь коробки 10 SMT 1.27mm сторона женского двойная

Лучшая цена

2.54 Двухрядные вертикальные прямоугольные 2x4-пиновые головки мужских и женских разъемов для ПКБ

Лучшая цена

Свяжитесь с нами

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Свяжитесь сейчас

Описание продукта

2.54mm Pitch 20 Pin Женщина-Мужчина SMT Тип PCB Socket Pin Header

Описание продукта

Положение	Спецификация
Наименование продукта	Настройка 2,54 мм высоты двухрядные женские головки
Стрелка	20,54 мм (0,100 дюйма)
Количество строк	Двойной / Двухрядный
Диапазон подставки	2×2 ~ 2×40 штифтов (всего 4-80 позиций)
Тип установки	Проходный отверстий (THT) / SMT Поверхностная крепление (выбрано по желанию)
Ориентация	Прямая вертикаль / Прямоугольный угол / Высота стека по заказу
Номинальный ток	3 А на контакт
Номинальное напряжение	250 V переменный
Сопротивление на контакт	≤ 20 мΩ
Сопротивление изоляции	≥ 1000 МΩ
Выдерживает напряжение	Переменный ток 500 В, 1 минута
Операционная температура	-40 °C ~ +105 °C
Сопротивление обратному потоку	260 °C максимум, 5-10 с (версия SMT)
Циклы спаривания	100-500 циклов (в зависимости от пластинки)
Соответствие	RoHS 2.0, REACH, UL94‐V‐0 корпус

Наши настраиваемые 2,54 мм (0,100 дюйма) двухрядные женские заголовки - это разъемы для розетки PCB, специально разработанные для систем управления промышленной автоматизацией.100 ̊ форм-фактор пича обеспечивает стабильный сигнал и низкомощную взаимосвязь для модулей PLCВ отличие от массовых женских головных узоров, мы настраиваем количество штифов, стиль монтажа, высоту корпуса, толщину покрытия,и механические характеристики, чтобы соответствовать вашему промышленному макету ПКБЭти розетки подходят как для сборки через отверстие, так и для сборки через SMT, они решают общие промышленные проблемы:прерывистый контакт под вибрацией, деформация сварки, ограниченное пространство отпечатков и смешанные сценарии передачи сигнала с низкой мощностью.

Настраиваемые штыревые разъемы с шагом 2,54 мм, двухрядные, для систем управления промышленной автоматизацией

Подробности о материале

Компонент	Стандартный материал	Настроенные опции
Оборудование изолятора	PA66-GF, UL94-V-0 огнеупорный черный	Пластик высокой температуры PA6T / LCP для тяжелых профилей обратного потока
Контактный терминал	Фосфор-бронза (удержание высокой пружины)	Медь для экономически оптимизированных применений без вибрации
Подкладка основания	50 μ· Никелевый барьерный слой	—
Оплавка поверхности контакта	Покрытые оловом (экономически эффективные)	3‐15 μ ‰ Золотой флеш / полное позолотание для высоковибрационных промышленных площадок

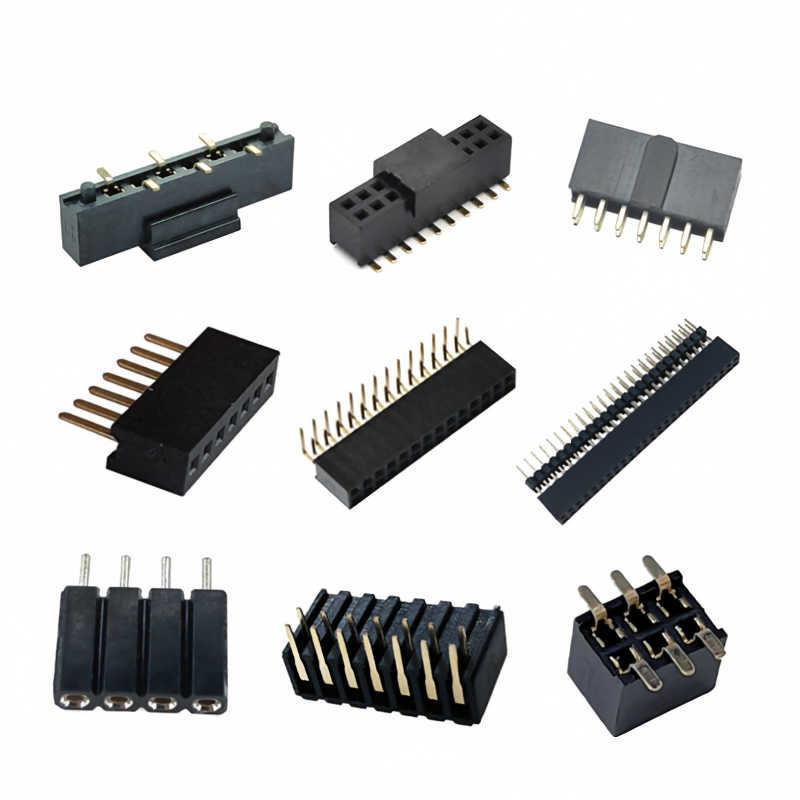

Варианты настройки
Количество булавок: 2-50 булавок, доступных помимо стандартного 20P
Покрытие: блестящее золото / жесткое золото / матовое олово
Функция: добавление поляризующего ключа, локализация козырей
Упаковка: регулируйте размер катушки для вашего SMT-кормильца
Усовершенствование корпуса для повышения температуры

Применение Промышленность и типичные конечные продукты

Подходит для компактного соединения ПКБ с платой, где проходные разъемы занимают слишком много места на плате.

Промышленное управление и автоматизация: Малые модули ПЛК, панели интерфейсов датчиков, карты для сбора данных, подкарты полевой шины
IoT и Edge Smart Hardware:Радиомодули BLE/LoRa/Wi-Fi, внутреннее соединение между панелями шлюзов, умные узлы датчиков
Медицинские электронные устройства: портативные диагностические приборы, вспомогательные модули мониторинга пациентов (материал, соответствующий требованиям RoHS)
Потребительское мини-оборудование: портативные устройства, носимые модули, мини-площадки разработки, разборщики интерфейсов JTAG / ISP.
Новая энергетика и испытательное оборудование: вспомогательные платы управления батареями, испытательные приборы внутреннего соединения, компактные подмодули управления мощностью

Factory Direct Customized 2.54mm Pitch Female Headers Fast Delivery for Industrial Automation Control System

Резюме настраиваемых опций

Количество булавок: 2×2 до 2×40 позиций
Установка: через отверстие / SMT поверхностная установка
Ориентация: вертикальная прямая / прямоугольный
Изменение высоты корпуса/высоты свай
Покрытие: олово, выборочное золото, полное золото
Ключ поляризации / столбы определения местоположения
Обновление материала на высокотемпературный LCP / PA6T

Поддержка мужского головного ушка

Наша служба

Доступность образцов и политика

Образцы должны быть отправлены нашим клиентам бесплатно по их запросу, до тех пор, пока они готовы платить за груз, или мы можем заплатить за груз для некоторых старых клиентов с нашей стороны, а также,или клиент может заплатить за груз заранее, и мы можем отправить образцы с нашим курьером также.

Гарантии/Гарантии/Условия

Мы предоставляем гарантию качества продукции.
15-дневная быстрая доставка гарантирована.
Условия оплаты включают T / T, но это подлежит переговорам, такие как L / C, PayPal, Western Union и многое другое.

Послепродажное обслуживание

Отличный сервис предоставляется через нашу сеть офисов и главного офиса.
Пожалуйста, свяжитесь с нами по телефону или электронной почте, или, если удобно, посетите наш офис.
Помимо дружелюбного обслуживания, мы предлагаем самые конкурентоспособные цены и гибкое расписание.

Частые вопросы

Вопрос: каков ваш MOQ?

О: Наш MOQ обычно составляет 1000 штук, но мы принимаем небольшое количество заказов для тестирования.

Вопрос: Могу ли я посетить вашу фабрику?

О: Добро пожаловать на нашу фабрику, и мы покажем вам наш профессиональный производственный процесс, и мы можем построить долгосрочное сотрудничество с вами.

Вопрос: Сколько времени для образцов и доставки?

Ответ: 7 дней для образцов и 15-20 дней для массового производства. Это зависит от количества.

Вопрос: Как я проверяю свой товар?

Ответ: Вы можете проверить, посетив завод или попросив третью сторону провести проверку, или с помощью фотографии.

Вопрос: Сколько стоит доставка в мою страну?

Ответ: Груз будет предоставлен грузовой компанией на основе Вашего валового веса и CBM.

Вопрос: Как я узнаю, отправляете ли вы мой заказ?

Ответ: номер отслеживания ((DHL, UPS, FedEx, TNT, EMS и т. д.), авиатранспортный вексель или B / L по морю будут отправлены вам, как только ваши товары будут отправлены.Помощь после обслуживания предоставляетсяМы поддерживаем то, что вы продаете.

Q: Могу ли я сделать персонализированные / настраиваемые продукты?

О: Конечно, просто отправьте нам свой рисунок или образец.
