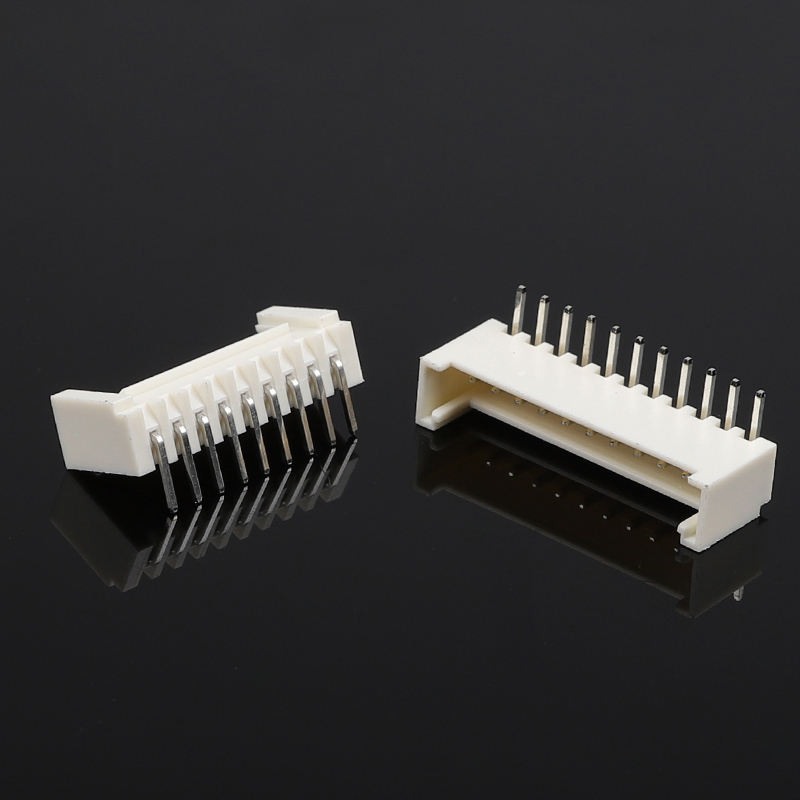

Коннектор проволочной доски 90 градусов Горизонтальная пряжка Нагнутый штифт 2,0 мм Пич Женщина Вставка в нейлоновом корпусе
Описание продукта
| Положение |
Спецификация |
| Тип продукции |
Женский корпус из проволоки в доску, 90° горизонтально наклоненный шпиль, застежка |
| Стрелка |
20,0 мм |
| Стил монтажа |
DIP через отверстие, под прямым углом / горизонтально |
| Доступные позиции |
2- 16 Позиции (стандартные), позиции по индивидуальности, подлежащие обсуждению |
| Жилой материал |
Огнеупорный материал из нейлона PA66, UL94‐V‐0 |
| Терминальный материал |
Медь / фосфор-бронза |
| Стандартное покрытие |
Покрытые оловом; золотая флеш-пластика необязательна |
| Номинальный ток |
3 А переменного тока/ постоянного тока (на схему) |
| Номинальное напряжение |
250 V переменный ток |
| Сопротивление на контакт |
≤ 20 мΩ (начальный) |
| Сопротивление изоляции |
≥ 1000 МΩ |
| Выдерживает напряжение |
1000 В / 1 мин |
| Диапазон рабочей температуры |
-25 °C ~ +85 °C |
| Циклы спаривания |
≥ 500 циклов |
| Совместимый проволочный габарит |
AWG #24-#28 проволока с натяжкой |
| Соответствие |
RoHS, REACH |
| Соответствующие части |
Терминалы для скрещивания, головки для скрещивания мужского пола, настраиваемые проволочные решетки |
Этот 2,0 мм углом 90 градусов горизонтальный женский корпус из проволоки в доску представляет собой DIP через отверстие сгибаемый коннектор с встроенной запорной запорной застежкой,предназначенные для надежной сигнальной и низкомощной проводко-PCB взаимосвязи в электронных сборах с ограниченным пространствомВстроенная застежка обеспечивает твердое сцепление от вибрации и случайного вытягивания, устраняя риски перерывных соединений, распространенные в открытых альтернативных вариантах.Формованные из высококачественного нейлона UL94‐V‐0 (PA66), этот корпус емкости поддерживает процесс волновой сварки, стабильную электрическую производительность и длительный срок службы для электроники серийного производства.Доступен в нескольких подсчетах пин для гибкой планировки ПКБ, он служит экономически эффективной заменой традиционной серии 2,0-мм проводных решеток.
- 90° Горизонтальная сгибающаяся конструкция DIP: горизонтальное соединение с боковым входом экономит вертикальный просвет PCB, идеально подходит для компактной планировки корпуса; конструкция с изгибом через отверстие обеспечивает сильное механическое закрепление сварки;лучшая устойчивость к ударам, чем версии SMT для устройств, подверженных вибрациям.
- Положительный замок застежки застежки: слышимый тактильный щелчок при полном сцеплении; предотвращает случайное отключение при транспортировке, сборке или эксплуатации оборудования; предотвращает отказ от сигнала, вызванный свободным сцеплением.Поляризованный корпус предотвращает обратное вставление для защиты PCB-схемы.
- Высокотемпературный нейлоновый корпус PA66: UL94-V-0 степень огнестойкости, совместимая со стандартной волновой сваркой, стабильные габариты при тепловых циклах, низкий риск деформации во время производственной сварки.
- Постоянная электрическая производительность: Оптимизированная контактная геометрия поддерживает низкое сопротивление при контакте в течение повторных циклов спаривания; строгая проверка сырья и процесса снижает уровень сбоев на поле для крупногабаритных проектов OEM.
- Широкое покрытие и пользовательская поддержка: стандартные позиции 2P‐16P на складе; пользовательские подсчеты штифтов, варианты покрытия терминалов (стакан / выборочный золотой флеш),услуги по маркировке и сопоставлению кабельных решеток, доступные для конкретных требований проекта.
- Полное соблюдение: Соответствует требованиям RoHS и REACH, отвечает мировым требованиям к импорту потребительской и промышленной электроники; отчеты о испытаниях и чертежные файлы доступны по запросу для проверки конструкции.
Хорошо подходит для внутреннего сигнала и низкомощной взаимосвязи в нескольких отраслях промышленности:
- Потребительская электроника: бытовые приборы, модули умного дома, дисплеи, принтеры и сканеры
- Промышленное управление: сенсорные модули, панели управления, небольшое оборудование автоматизации
- Светодиоды и освещение: светодиодные панели управления, устройства управления внутренним освещением
- Медицинское оборудование: Испытательные приборы, портативные медицинские изделия
- Автомобильный вторичный рынок: Бортовые вспомогательные электронные комплекты
Частые вопросы
1. Вопрос: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
2. Вопрос: я не могу найти продукт в вашем каталогеЛог, ты можешь сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
3Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования.
4Вопрос: Что насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке.
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T / T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете платить в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001, IQC, OQC, IPQC, QA занимают 10% нашего отдела качества. Все наши продукты будут проверены CCD.
8Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
9. Q: Вы можете сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О персонализированной упаковке, нет никаких проблем для нас поставить ваш логотип или другую информацию на упаковке.Я просто должен отметить, что это влечет за собой дополнительные расходы..
10Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
