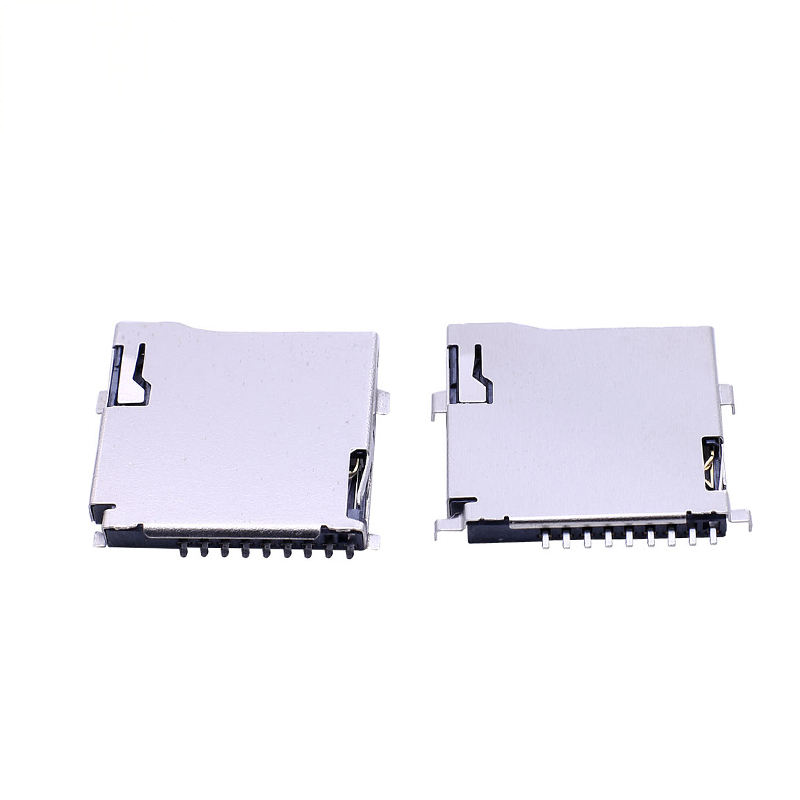

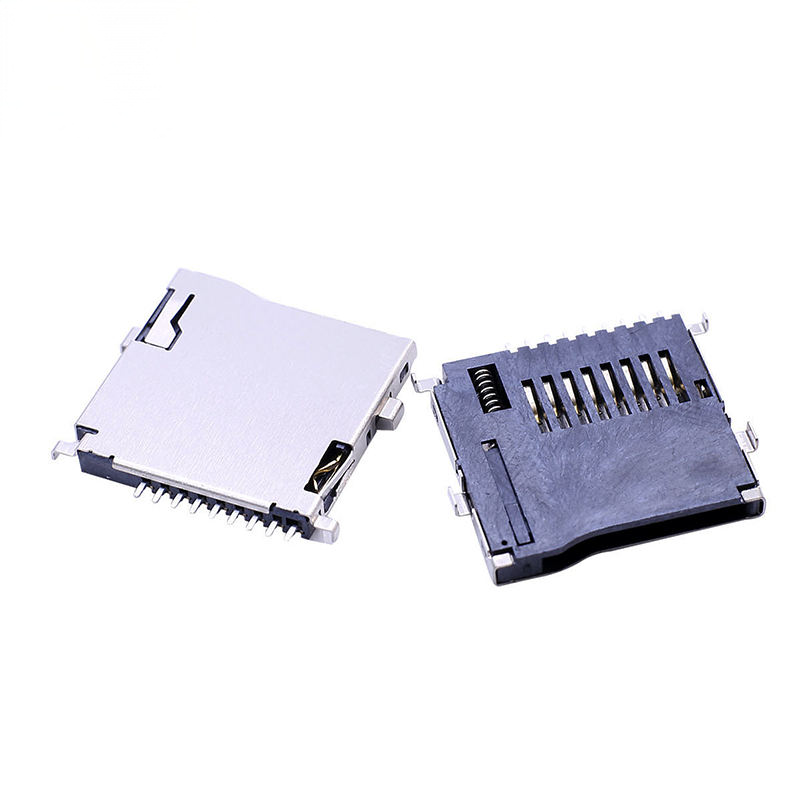

Для DM3 серии 9P Pin Micro SD Card Connector Push-Push SMT T-Flash Type с внешней сваркой SUS Shell для применения на печатных пластинках

Выделенное

✅ Альтернатива для серии Hirose DM3 с автоматическим механизмом выброса
✅ Внешняя сварная оболочка из нержавеющей стали SUS304, улучшенная защита от EMI и производительность заземления ПКБ
✅ Дизайн SMT для поверхностной установки, встроенный переключатель обнаружения карт для обратной связи сигналов карт
✅ 1,10 мм контактной ширины, поддерживает высокоскоростную передачу микро-SD / T-Flash UHS-I
✅ 5000 циклов спаривания механический срок службы, высокотемпературный корпус LCP для стандартного повторного потока
✅ Соответствующая требованиям RoHS и низкой концентрации галогена упаковка с лентой на катушке для высокоскоростного массового производства SMT

Технические спецификации

Общие механические параметры

Материалы и электрические характеристики

Руководящие принципы по охране окружающей среды и сварке

Характеристики продукта

• Выброс с застежкой под давлением: работа одной рукой; блокировка под давлением, выброс пружины под давлением; предотвращение случайного выпадания карты при вибрации
• Контакты на 9 штифтов, наклона 1,10 мм, встроенный выключатель обнаружения карт (выходный сигнал НЕ)
• Внешняя сварка корпуса из нержавеющей стали SUS304, несколько точек заземления для стабильной защиты от EMI
• СМТ поверхностно-установленный конец с удерживающими когтями для ПКБ, противоплавающий при обратной сварке
• Высокотемпературный UL94V-0 корпус LCP, совместимый со стандартным профилем обратного потока SMT
• Контакты фосфор-бронза с золото-никелевым покрытием; конечники ПКБ, покрытые оловянным покрытием для хорошей сварной способности
• Поддержка карт памяти microSD, microSDHC, microSDXC UHS‐I
• Рельефная ленточная упаковка для автоматизированных сборочных линий SMT

Преимущества продукта

1. Совместимость отпечатков: Pin-to-pin совместима с серией Hirose DM3, повторное использование оригинальной схемы PCB, отсутствие редизайна PCB, сокращение цикла проверки проекта.
2. Внешнесварная оболочка SUS: Многочисленные заземляющие сварные подкладки усиливают эффект защиты от EMI; лучшая производительность против помех по сравнению с версиями внутреннего сварного корпуса, идеально подходит для шумных промышленных схем.
3. Заключатель для отталкивания и противовыпадания: Стабильное механическое блокирование при вибрации и ударе, избегание случайного выброса карты для устройств, развернутых в поле.
4. Встроенный выключатель обнаружения карт: Сигнал вставки карты на уровне оборудования для обнаружения MCU; дополнительная внешняя схема не требуется.
5. Пригодный для массового производства: Крылья для удержания предотвращают плавание компонента во время повторного потока; упаковка катушек подходит для высокоскоростной сборки SMT.
6. Широкая адаптивность к окружающей среде: температурный диапазон промышленного класса -40 ~ + 85 °C, стабильная производительность для наружного, портативного и встроенного оборудования.

Наша служба

2Достаточная производственная мощность...Решить проблемы больших заказов для вас
3Профессиональная настройка...- предоставлять услуги в едином режиме для разъемов
4- Решать проблемы...все проблемы с производством мы решим для вас до отправки
5Быстрая доставка...-предоставление нескольких решений доставки для экономии расходов на логистику

Промышленность применения

• Промышленные встроенные контроллеры, шлюзы Интернета вещей, датчики регистрации данных
• Камеры IP-безопасности, периферийные модули NVR, панельные камеры и периферийное оборудование транспортных средств
• Беспилотные летательные аппараты, портативные измерительные приборы, портативные промышленные терминалы
• Интеллектуальная домашняя аппаратура, модули краевых вычислений, портативные медицинские устройства
• Носящееся оборудование, портативные POS-терминалы
