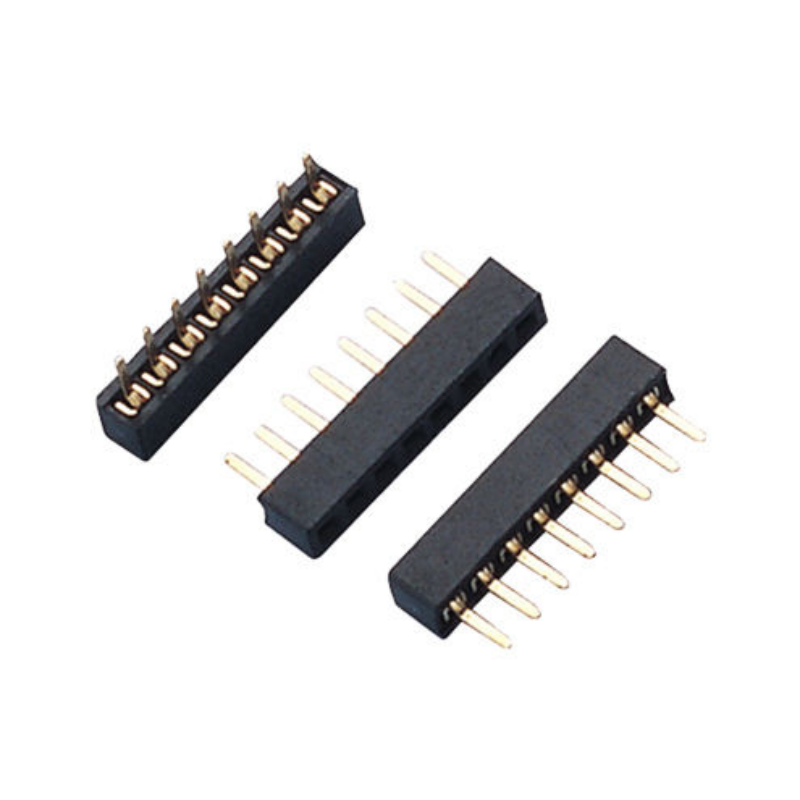

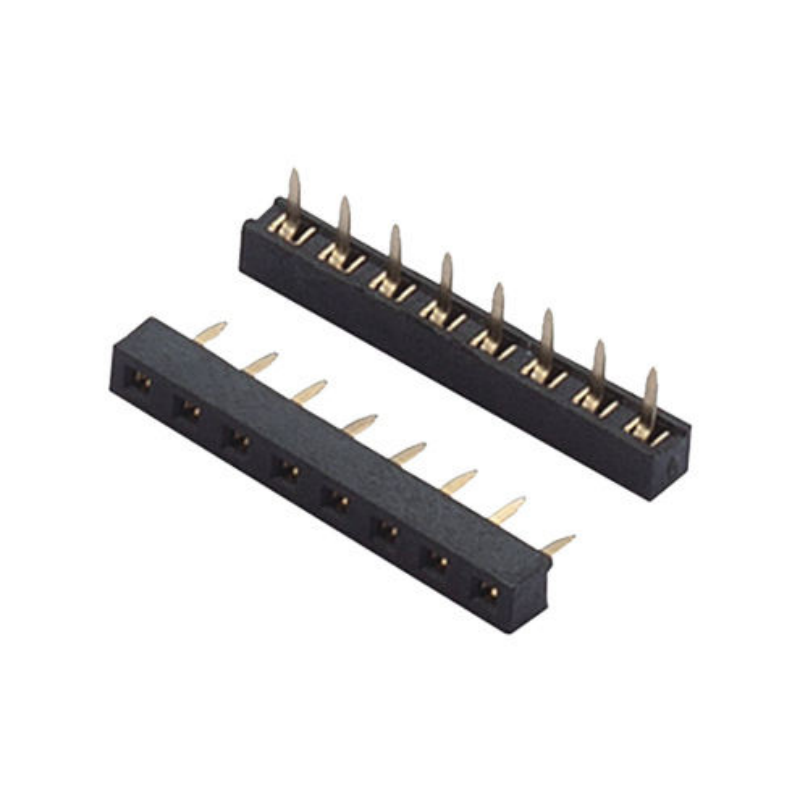

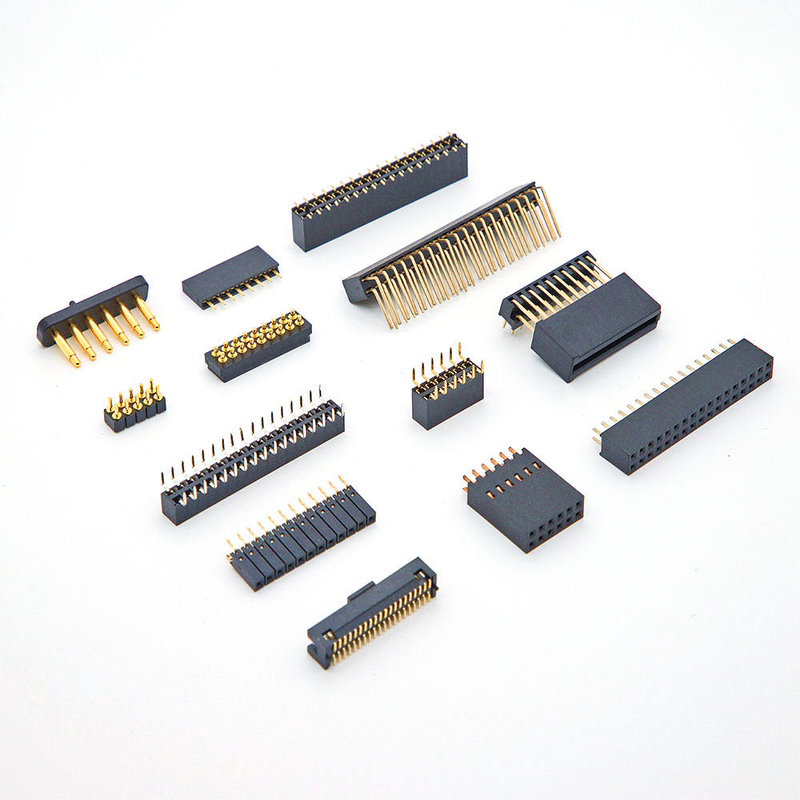

Разъем 1,27 мм, пластиковый, однорядный/двухрядный, прямой штыревой разъем для печатной платы, гнездо
Основные характеристики
✅ Широкие возможности механической кастомизации: прямой штырь / Г-образный / SMT с крылом чайки; доступна индивидуальная высота пластикового изолятора
✅ Решение, готовое к SMT: опциональный колпачок для автоматического монтажа для стабильного захвата вакуумным пинцетом при автоматическом размещении
✅ Упаковка, ориентированная на производство: стандартная упаковка в тубусах; лента и катушка опционально для прямой подачи в машины автоматического монтажа SMT
✅ Широкий охват количества контактов: однорядные: 2-50 позиций; двухрядные: 4-100 позиций
✅ Несколько вариантов покрытия: лужение / селективное золочение для критически важных сигналов или экономически эффективных проектов
✅ Изолятор, соответствующий RoHS, высокотемпературный, для пайки оплавлением
Описание продукта
| Наименование |
Спецификация |
| Номинальный ток |
1,0 А на контакт |
| Номинальное напряжение |
100 В переменного/постоянного тока |
| Макс. сопротивление контакта |
≤ 20 мОм |
| Мин. сопротивление изоляции |
≥ 500 МОм |
| Напряжение пробоя |
500 В переменного тока / 1 минута |
Механические характеристики
| Наименование |
Спецификация |
| Шаг |
1,27 мм (0,050 дюйма) |
| Конфигурация ряда |
Однорядный / Двухрядный |
| Тип выводов |
Прямой THT / Г-образный THT / SMT с крылом чайки |
| Циклы соединения |
Лужение: ≤ 50 циклов; Золочение: ≥ 500 циклов |
| Рабочая температура |
-40 °C ~ +105 °C |
Окружающая среда и пайка
| Категория |
Детали |
| Корпус изолятора |
Стандарт: PA6T / LCP, огнестойкость UL94V-0; доступна индивидуальная высота |
| Материал контакта |
Фосфористая бронза (C5191) для стабильной работы пружины и защиты от усталости |
| Покрытие |
Подслой: никелевая основа; Финишное покрытие: матовое олово / селективное золото (индивидуальная толщина золота) |
| Соответствие |
Соответствует RoHS, REACH |
| Профиль пайки |
Следуйте профилю пайки оплавлением IPC/JEDEC J-STD-020; не превышайте термостойкость изолятора |
| Хранение |
Антистатическая упаковка; хранить в сухом месте во избежание окисления контактов |
Совместимость и перекрестные ссылки
Совместимый по посадочному месту прямой заменитель популярных серий гнезд с шагом 1,27 мм от Molex, JAE, TE Connectivity, Samtec.
- Соответствует посадочному месту печатной платы, шагу, интерфейсу соединения; проверьте точное количество контактов, высоту корпуса, тип выводов и покрытие перед фиксацией компоновки.
- Мы можем предоставить чертеж перекрестных ссылок и образец для вашего испытания на валидацию.
Примечание: Не оригинальные детали OEM, функционально эквивалентная альтернатива для снижения затрат и минимизации рисков цепочки поставок.
Особенности продукта
- Многоструктурная конфигурация: прямой, Г-образный, SMT с крылом чайки; индивидуальная высота изолятора для соответствия ограничениям по высоте стекирования
- Опциональный колпачок для автоматического монтажа: решает проблему плохого захвата вакуумным пинцетом для SMT-версии на автоматических линиях сборки
- Многопальцевый контакт из фосфористой бронзы: стабильное усилие контакта, хорошая виброустойчивость
- Высокотемпературный пластиковый корпус, подходящий для процесса пайки оплавлением
- Гибкий выбор покрытия: олово для экономически чувствительного статического соединения; селективное золото для высокоцикловых / суровых условий передачи сигнала
Преимущества продукта
- Прямая заводская кастомизация: изменение высоты корпуса, количества контактов, типа выводов и покрытия без больших затрат на оснастку для заказов среднего объема
- Два варианта упаковки производственного класса: тубусы для прототипов / малых партий; лента и катушка для прямой подачи в машины автоматического монтажа SMT, без вторичной переупаковки
- Короткие сроки поставки образцов для проверки дизайна
- Строгий контроль плоскостности размеров для SMT-версии для снижения уровня дефектов пайки
- Экономически эффективная прямая замена импортным разъемам, снижающая риск дефицита компонентов
Применение
- Модули промышленного управления
- Внутреннее соединение печатных плат медицинского оборудования
- Измерительные приборы
- Шлюзы IoT, модули датчиков
- Компактное соединение печатных плат потребительской электроники
- Встроенные платы оборудования автоматизации
Метод упаковки
- Упаковка в тубусы (стандарт): антистатический пластиковый тубус, идеально подходит для лабораторных прототипов, мелкосерийной ручной сборки. Не может подаваться непосредственно в автоматическую машину для монтажа SMT.
- Лента и катушка (опционально): несущая лента + покровная лента на катушке, соответствует стандарту EIA-481. Может использоваться непосредственно для автоматических линий сборки SMT.
Важно: Четко укажите тип упаковки при запросе, упаковка определяет вашу совместимость с линией SMT.
Срок поставки
- Заказ образцов: 3 рабочих дня
- Заказы на массовое производство: 1-3 недели, в зависимости от количества и сложности кастомизации
Сертификация завода и услуги по кастомизации
- Сертификаты: ISO9001, соответствие RoHS
- Политика в отношении образцов:Бесплатные образцы поддерживаются, быстрая доставка образцов
- MOQ: Стандартная часть MOQ: 1000 шт.; Индивидуальные детали зависят от требований к оснастке
- Настраиваемые элементы: количество контактов, высота изолятора, прямой/Г-образный/SMT тип, толщина золотого покрытия, включение/отключение колпачка для захвата, специальный материал корпуса.
Руководство по выбору инженера (Советы инженера)
- Подтвердите шаг: 1,27 мм; подтвердите ряд: однорядный / двухрядный, общее количество позиций.
- Подтвердите тип выводов: прямой THT / Г-образный / SMT с крылом чайки. Для SMT-проекта подтвердите, требуется ли колпачок для автоматического монтажа.
- Определите высоту корпуса изолятора (стандартную или индивидуальную).
- Выберите покрытие: олово для статического соединения; золотое покрытие для частого соединения или применения в суровых условиях.
- Критически важно: Выберите упаковку: тубусы для ручной сборки; лента и катушка, если у вас автоматическая производственная линия SMT.
- Для замены по перекрестной ссылке: Предоставьте оригинальный номер детали; мы предлагаем чертеж и образец для валидации вашей платы.
- Отправьте нам вашу спецификацию или механический чертеж для расчета стоимости и организации образцов.
FAQ
В: Могу ли я получить образцы?
О: Да, некоторые образцы бесплатны.
В: К кому мне обратиться, если у меня возникнет технический вопрос?
О: У нас есть опытная команда технических представителей по продажам. Они готовы ответить на любые ваши вопросы и помочь вам с вашим проектом.
В: Что делать, если при получении товара обнаружатся дефектные продукты?
1. Невозможно, чтобы товар был некачественным перед отправкой; у нас много проверок, чтобы убедиться в отсутствии проблем с продукцией. Затем, если это произошло, мы возьмем на себя ответственность.
2. Во-первых: почему это произошло, как произошло и как контролировать это в будущем; таблица будет предоставлена для вашего рассмотрения.
3. Во-вторых: обсудить решения.
4. Наконец: мы возьмем на себя все расходы, если товар будет возвращен и заменен, или за любые понесенные убытки.
В: Как вы гарантируете права на мои товары?
О: Заказ будет выполнен точно в соответствии с запросом; мы дважды проверим упаковку и количество перед доставкой. Также мы сделаем фотографии ваших товаров, если потребуется или будет необходимо.
В: Какой способ оплаты может быть принят:
1. Условия оплаты могут быть гибкими в зависимости от количества и продуктов.
2. Обычно для новых клиентов мы предпочитаем 100% T/T перед отправкой или 30% T/T авансом перед отправкой.
