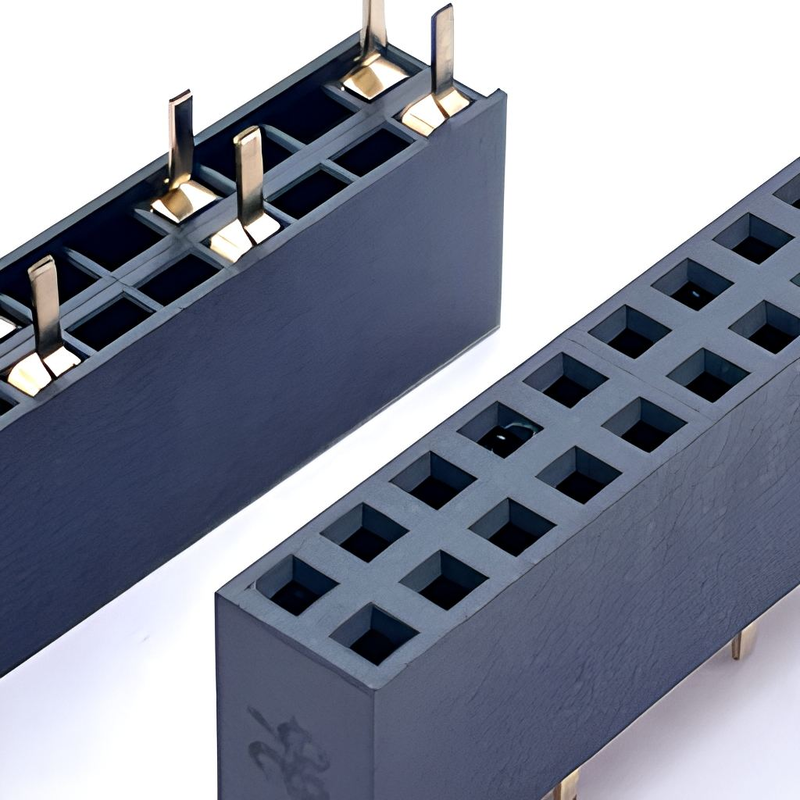

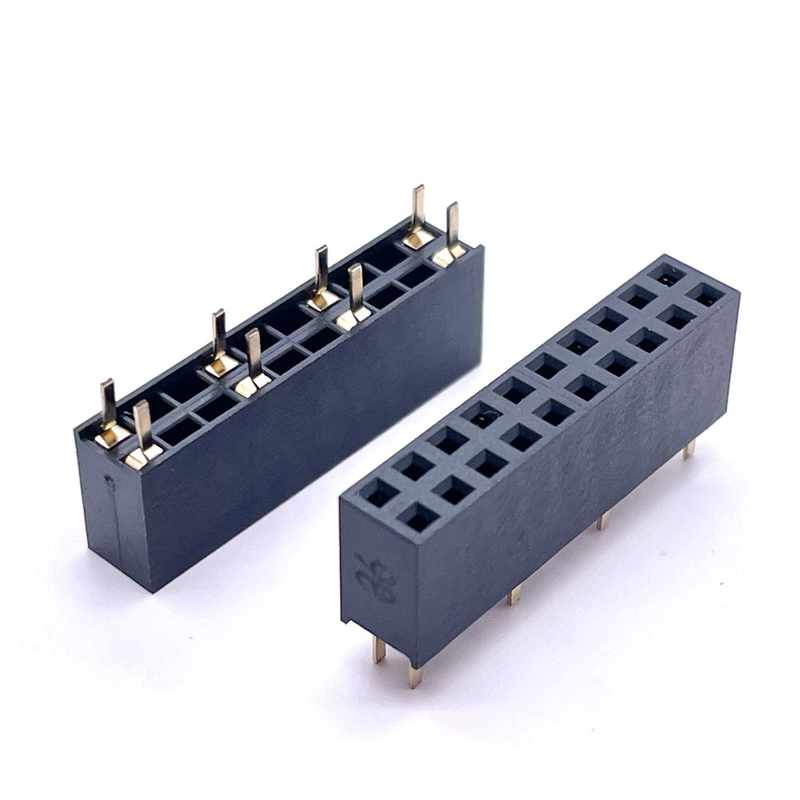

Разъем мама с шагом 2,54 мм с пустым штырем, прямой вывод, разъем мама овальной формы

Основные преимущества

1. Доступны различные варианты монтажа: прямой / Г-образный / SMT
2. Настраиваемая высота изолятора и конфигурация блокировки пустыми штырями
3. Версия SMT оснащена колпачком для вакуумного захвата для автоматической сборки SMT
4. Поддерживает упаковку в ленту и катушку / трубку для высокообъемных производственных линий SMT
5. Однорядный / двухрядный, настраиваемый от 2 до 40 позиций; овальная круглая форма гнезда
6. Соответствует RoHS и REACH, материал изолятора UL94V-0

Описание продукта

Механические характеристики

Окружающая среда и пайка

Совместимость и перекрестные ссылки

Этот разъем мама с пустым штырем овальной формы служит функциональной альтернативой основным международным сериям, совместим со стандартным посадочным местом для разъемов мама с шагом 2,54 мм.

Примечание: Всегда проверяйте механические размеры, требования к покрытию и посадочное место на печатной плате перед заменой в спецификации.

• Совместимые ссылки на посадочные места: серии разъемов Molex KK-254, JAE / JST с шагом 2,54 мм
• Возможна модификация 1:1, если требуется точная замена "pin-to-pin".

Особенности продукта

1. Овальное круглое гнездо: стабильный контакт, низкое контактное сопротивление, защита от вибрации
2. Функция блокировки пустыми штырями: пропуск неиспользуемых цепей для оптимизации компоновки печатной платы заказчика
3. Гибкий механический вариант: прямой, Г-образный, SMT, настраиваемая высота изолятора
4. Конструкция с вакуумным колпачком для SMT: совместима с полностью автоматической установкой SMT
5. Множественные варианты покрытия: олово для проектов с ограниченным бюджетом; золото для устройств с высокой надежностью и длительным сроком службы
6. Гибкое количество позиций в одном / двух рядах, поддержка настройки нестандартного количества контактов

Преимущества продукта

• Прямое производство ODM/OEM: регулировка высоты пластика, положения пустого штыря, длины контакта согласно вашему чертежу
• Готовая к производству упаковка: лента и катушка для автоматической сборки; трубка для прототипов и малых партий
• Строгая согласованность от партии к партии, полный спектр внутренних электрических и механических испытаний
• Экономически эффективная альтернатива импортным брендам без ущерба для надежности
• Быстрое изготовление образцов для инженерной валидации; стабильная мощность массового производства
• Техническая поддержка: предложения по посадочным местам, проверка парных разъемов, руководство по сборке

Применение

• Промышленные платы управления и периферийные модули ПЛК
• Оборудование Интернета вещей, модули датчиков, шлюзовое оборудование
• Потребительская электроника, межсоединение материнских плат умного дома
• Внутреннее соединение плат медицинских устройств
• Испытательное и измерительное оборудование, лабораторные приборы
• Робототехника, внутренние соединения оборудования автоматизации
• Вспомогательный блок управления новой энергетики

Метод упаковки

1. Лента и катушка: Для версии SMT с вакуумным колпачком. Прямая подача в автоматическую установку для поверхностного монтажа, подходит для высокообъемного массового производства.
2. Трубка (упаковка в трубку): Для образцов THT прямого/Г-образного типа и заказов малых партий, ручная или полуавтоматическая сборка.

Пожалуйста, укажите требования к упаковке при размещении заказа.

Срок выполнения

• Образцы: 3 рабочих дня для стандартных позиций
• Заказ на массовое производство: 1-3 недели (зависит от количества контактов, покрытия и типа упаковки; для индивидуально модифицированных деталей требуется дополнительное время)

Сертификация завода и индивидуальное обслуживание

• Сертификаты: RoHS, REACH, сертификация материала UL-94V-0
• Политика в отношении образцов:Поддержка бесплатных образцов / быстрая доставка образцов для инженерной оценки
• Минимальный объем заказа: стандартные детали с низким MOQ; MOQ для индивидуальной конструкции по результатам оценки проекта
• Объем индивидуализации: высота изолятора, положение пустого штыря, длина контакта, толщина покрытия, форма монтажа, специальное решение для упаковки
• Услуги: Предоставление чертежей, 2D/3D файлов, отчетов об испытаниях для вашего рассмотрения проекта

Руководство по выбору инженера (Советы инженера)

1. Подтвердите тип монтажа: THT-прямой / Г-образный / SMT; для заказа SMT необходимо указать требование к вакуумному колпачку
2. Определите количество рядов и позиций; отметьте точное положение блокировки пустыми штырями
3. Подтвердите высоту изолятора, длину хвостовика контакта для толщины вашей печатной платы
4. Выберите покрытие: олово для общего использования; золото для применений с высокой вибрацией, длительным сроком службы или в суровых условиях
5. Укажите упаковку: лента и катушка для автоматической линии SMT; трубка для ручной сборки
6. Отправьте нам ваш чертеж или образец для перекрестной проверки, если требуется прямая замена существующего иностранного номера детали
