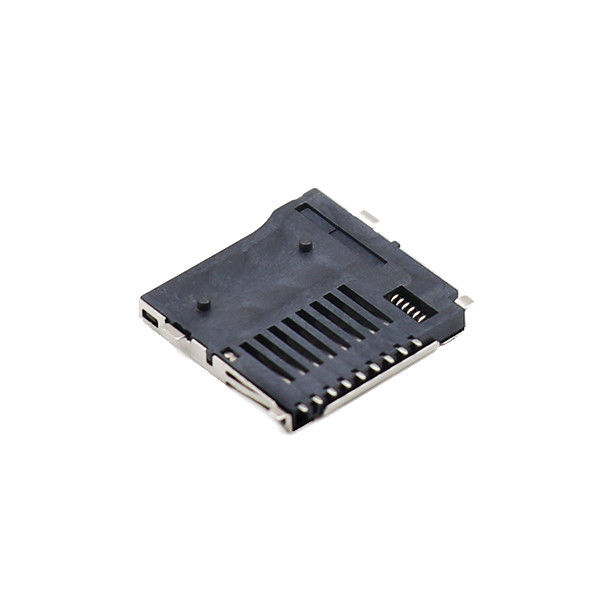

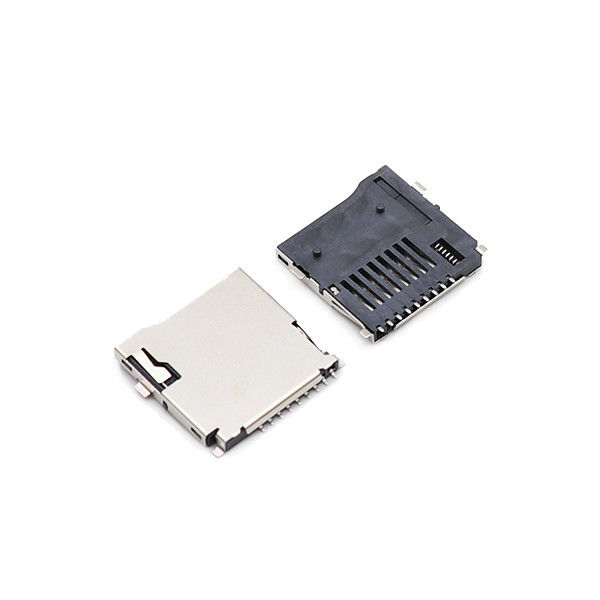

T-Flash Push-Push Женщина Micro SD Card Reader Soket Adapter Соединитель для карт памяти
Основные моменты продукции
- Механизм блокировки SMT Push-Push, клик-то-блокировать и клик-то-выбросить, не требуется дополнительный инструмент для работы с картой TF/microSD
- Встроенный переключатель обнаружения карт для обратной связи в режиме реального времени вставки/удаления сигналов карт для логики прошивки хоста.
- Высокотемпературный корпус LCP + высокоэластичные контакты фосфор-бронзы с покрытием золотом, стабильная высокоскоростная передача сигнала для UHS-I, полная совместимость microSD / microSDHC / microSDXC.
- Оптимизированная структура подшипника для последовательной тактильной обратной связи, снижение риска застрять в карте при вибрации и широком диапазоне температур.
- Стандартный SMT-отпечаток, совместимый с основным макетом печатных плат, непосредственно подходит для автоматизированной производственной линии сбора и размещения и повторного потока.
- Прошедшее испытание надежности промышленного класса: 5000+ циклов спаривания, широкий температурный диапазон, RoHS & Low-Halogen совместимость для доступа на мировой рынок
Спецификации
| Тип установки |
SMT |
| Число позиций |
9p |
| Нынешний рейтинг |
0.5А |
| рабочее напряжение |
10В ПВ (RMS) / ПВ |
| Сопротивление на контакт |
20 м Омм |
| Сопротивление изоляции |
100 мкм в минуту |
| Операционная температура |
-25°C до +85°C |
| Температура хранения |
-10°C до +85°C |
| Направление напряжения |
50 В |
| Материал основного корпуса |
LCP,UL94V-0 |
| Контакт |
сплав меди |
| Выдерживать напряжение |
500 В |
| Половое положение |
Женщина |
| Сроки цены |
FOB |
| Циклы долговечности |
10,000 Циклы |
| Продолжительность |
7-10 рабочих дней |
| Тип выброса |
Движение-движение; тяга-движение, винтовка, тип подноса |
Общие механические параметры
| Положение |
Спецификация |
| Тип продукции |
Push-Push T-Flash / Micro SD женский разъем (SMT) |
| Совместимая карта |
microSD, microSDHC, microSDXC (карта TF) |
| Режим работы |
Нажать-нажать (нажать-запретить / нажать-выбросить) |
| Контактное количество |
8 контактов сигнала + 1 контакт переключателя для обнаружения карт |
| Прочность спаривания |
Минимум 5000 циклов ввода-вывода |
| Сила вставки |
8-15 N |
| Удар выброса |
Приблизительно 3,0 мм минимум |
| Выключатель обнаружения карт |
Нормально закрытый (NC) тип |
| Способ установки |
SMT поверхностная установка |
| Противодействие неправильному вставлению |
Механическая защитная конструкция для обратного вставления |
Материалы и электрические характеристики
| Положение |
Спецификация |
| Контактный материал |
Сплав фосфор-бронза, покрытый золотом на зоне контакта |
| Жилой материал |
высокотемпературный LCP (жидкий кристаллический полимер) |
| Материал раковины |
Нержавеющая сталь, пассивация никеля |
| Номинальный ток |
0.5 А на контактный пин |
| Номинальное напряжение |
10 В постоянное |
| Противодействие при первоначальном контакте |
≤ 100 мΩ |
| Сопротивление изоляции |
≥ 1000 МΩ |
| Диэлектрическое стойкое напряжение |
500 ВРМ, 1 минута, без сбоев. |
| Поддержка сигнала |
UHS-I, обратная совместимость с режимом шины SPI SD |
Руководящие принципы по охране окружающей среды и сварке
| Положение |
Спецификация |
| Диапазон рабочей температуры |
-40 °C ~ +85 °C |
| Диапазон температуры хранения |
-40 °C ~ +85 °C |
| Условия влажности |
Максимально 95% RH, неконденсирующий |
| Сопротивление вибрации |
10-55 Гц, амплитуда 1,52 мм, 2 часа на одну ось, без механических повреждений / прерывистых контактов |
| Профиль обратной сварки |
Пиковая температура 260 °C ±5 °C; время пребывания выше 183 °C ≤90 с; общая продолжительность пика ≤10 с |
| Ручная пайка |
Максимально 2 раза; время сварки ≤ 3-5 секунд при 255 °C |
| Соответствие |
RoHS 2.0, REACH SVHC, с низким содержанием галогена IEC 61249-2-21 |
Конкурентные преимущества продукта
- Улучшение надежности механизма: Оптимизированный внутренний путь подшипников, более низкий уровень отказов от блокировки или невыбросов по сравнению с общими рыночными розетками; стабильная тактильная обратная связь при цикле высокой и низкой температуры.
- Проектирование SMT, удобное для производства: Укрепленные ножки для удержания для уменьшения риска наклона компонента / риска нанесения надгробного камня во время повторного потока; плоские и равномерные сварные поддоны улучшают производительность для массового производства
- Постоянная целостность сигнала: Позолоченные контактные лучи сохраняют низкое сопротивление при контакте после тысяч циклов, избегая периодических сбоев чтения и записи для устройств записи данных
- Глобальное соответствие готово: Полный отчет о материалах доступен (IMDS, GADSL), поддержка проекта сертификации клиентов ЕС / Северной Америки
- Гибкое решение поставок: Стандартные детали на складе; индивидуальная высота, логика переключателя (NO/NC), модификация отпечатков доступна для проекта OEM
- Поддержка, ориентированная на инженера: лист данных, файл 3D STEP, библиотека PCB-отпечатков, отчет о испытаниях, предоставленный для быстрого подтверждения аппаратного обеспечения
Целевые отрасли применения
- Промышленный IoT и встроенный контроллер: регистраторы данных, сенсорные шлюзы, модули краевых вычислений, умные счетчики
- Оборудование для видеозаписи: видеокамера на приборной панели, камера на теле, камера наблюдения IP, камера действий
- Умные потребительские оборудования: умные динамики, портативный терминал, портативное медицинское устройство, портативный тестер
- Дроны и робототехника: хранилище контроллеров полетов, локальное хранилище журналов роботов
- Умный дом и безопасность: терминал управления доступом, панель сигнализации, локальный шлюз хранения
- Автомобильные вспомогательные устройства: автомобильный DVR, бортовое расширение периферийного хранилища
Шаги обработки
Отпечатка / впрыск -> проверка перед линией -> автоматический конец розетки машины -> смонтированная задняя крышка -> электрическое испытание -> испытание давления -> испытание плоскости --> испытание внешнего вида --> испытание FQC --> хранение.
Основные экспортные рынки
- Азия Австралия
- Восточная Европа, Ближний Восток/Африка
- Северная Америка Западная Европа
- Центральная/Южная Америка
Наши услуги
| Сроки цены |
* FOB Шэньчжэнь |
| Условия оплаты |
* T/T, PayPal |
| Доставка |
* UPS, DHL, FEDEX, TNT
* Выберите наиболее экономичный и эффективный способ.
* Отправьте номер отслеживания после доставки.
|
| Образцы |
* Бесплатные образцы будут отправлены по запросу.
* Время доставки образцов составляет 3-5 дней после подтверждения.
|
Упаковка и перевозка
FOB порт: Шэньчжэнь
Время выполнения: 7 рабочих дней
Опаковка: катушка в картонной коробке
Способ оплаты: авансовый TT,T/T,L/C, PayPal и т.д.;
Детали доставки: 7-10 рабочих дней после подтверждения заказа.
Основные конкурентные преимущества
- Небольшие заказы приняты
- Прямой заводской экспорт
- С 20-летним профессиональным производственным опытом в качестве производителя точных соединителей
- Бесплатные образцы доступны
- Быстрая доставка
- Зеленый продукт
- Сильная команда исследований и разработок
- Опытный персонал
- ISO9001, ROHS
Частые вопросы
Вопрос: Вы торговая компания или производитель?
О: Мы являемся фабрикой с более чем 10-летним опытом работы в области соединителей.
Вопрос: Время доставки?
О: Обычно 5-7 дней для стандартных продуктов в количестве 10 000 штук.
Вопрос: Вы предоставляете образцы?
О: Бесплатные образцы всегда доступны для испытаний или оценки качества.
Вопрос: Каковы ваши условия оплаты?
О: Условия оплаты гибкие: T/T, PayPal, L/C, D/A, D/P, Western Union, и т. д. И вы можете оплатить на Alibaba своей кредитной картой.
Вопрос: Принимается ли небольшой заказ менее 100 штук?
О: Да, пожалуйста, свяжитесь с нами; мы отправим вам ссылку для небольшого заказа.
