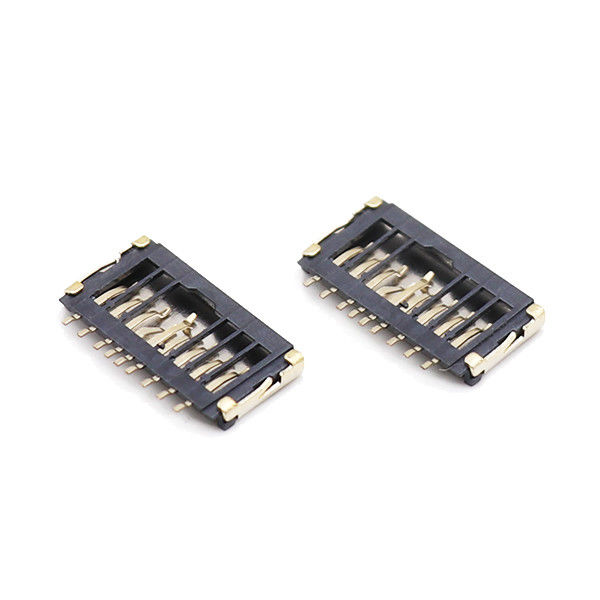

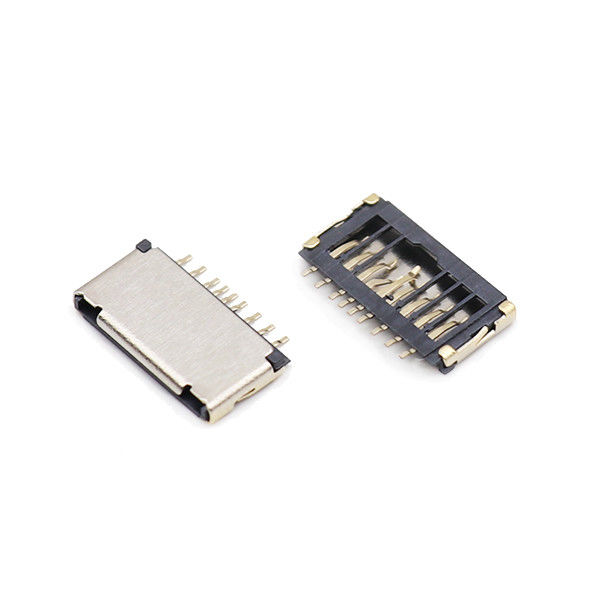

Подключатель микро SD / TF карты, сокращенный тип, средний пин 1.5H T-флэш
Основные моменты
- Низкий профиль 1,5 мм общей высоты, укороченный тип компактного отпечатка, расположение среднего булава для оптимизированной гибкости маршрутизации ПКБ
- Материал корпуса LCPУровень устойчивости к огню UL94V-0, удовлетворяет требованиям пожарной безопасности для промышленных и умных аппаратных проектов
- Выборочное покрытие золотом на зоне соприкосновения, стабильная передача сигнала для карт UHS-I micro SD / TF
- Конструкция поверхностного монтажа SMT, полностью совместимая с автоматизированной линией производства высокого объема
- Встроенный переключатель обнаружения карт, идентификация присутствия карт в режиме реального времени для логики системного прошивки
- Соответствие требованиям RoHS, стабильная мощность массового снабжения, поддержка OEM / ODM настройки и настройки покрытий
- Оптимизированная механическая сила удержания, структура противопоказана к неправильному введению, уменьшает риск сбоя интермитантного распознавания на месте
Спецификации
| Положение |
Спецификация |
| Тип продукции |
Укороченный тип Micro SD / TF Card Socket, Middle-Pin, SMT |
| Общая высота |
1.5 мм (макс.) |
| Совместимая карта |
Стандартная карта Micro SD / TF (поддержка UHS-I) |
| Способ установки |
СМТ для поверхностной установки |
| Тип операции |
Не подталкивание (прямая вставка-втяжка) |
| Жизнь пары |
Min 5 000 циклов ввода-вывода (при нормальной нагрузке) |
| Выключатель обнаружения карт |
Встроенный (НЕТ / NC необязательно) |
| Копланарность |
≤ 0,10 мм |
| Сила удержания |
Соответствующая удерживающая сила для предотвращения расслабления карты при слабых вибрациях |
Материалы и электрические характеристики
| Положение |
Спецификация |
| Жилой материал |
Высокотемпературный LCP, UL94V-0, черный цвет |
| Контактный терминал |
Фосфор Бронза, селективное Au покрытие над Ни базой |
| Материал раковины |
Нержавеющая сталь |
| Номинальный ток |
0.5 Макс. |
| Номинальное напряжение |
12 В постоянного тока Max |
| Сопротивление на контакт |
≤ 100 мΩ (начальный) |
| Сопротивление изоляции |
≥ 1000 MΩ @ DC 500 V |
| Выдерживать напряжение |
500 Вт переменного тока в течение 1 минуты |
| Совместимость сигналов |
Интерфейс SDIO / SPI, поддерживает карту microSD UHS-I |
Руководство по охране окружающей среды и сварке
| Положение |
Спецификация |
| Операционная температура |
-25 °C ~ +85 °C |
| Температура хранения |
-40 °C ~ +90 °C |
| Профиль обратного потока SMT |
Пиковая температура 260 °C максимум, время пребывания ≤10 с при 255 °C+; соблюдать стандарт IPC/JEDEC |
| Устойчивость к влаге |
5-95% RH, неконденсирующий |
| Солевой спрей |
48 ч (испытание с нейтральным соляным распылением для покрытых деталей) |
| Соответствие |
RoHS; огнеупор UL94V-0 |
По мере того, как продукты становятся меньше, незначительный внешний удар может вызвать короткое замыкание или неправильное выравнивание.
Характеристики продукта
- Ультра-низкая высота 1,5 мм, сокращение размера корпуса, экономия драгоценного корпуса ПКБ Z-оси и X-Y пространства
- Назначение терминала на среднем узле: гибкое маршрутизация, более простое дифференциальное расположение сигнала, хорошо для высокоскоростной целостности сигнала SDIO / SPI
- LCP высокотемпературный пластиковый корпус, UL94V-0 огнестойкий; выдерживает стандартный SMT профиль температуры обратного сварки без деформации
- Контактные терминалы фосфор-бронза, селективное никель-золотое покрытие на контактном интерфейсе; антиоксидация, более низкое сопротивление контакта
- Интегрированный переключатель обнаружения карт, поддерживает обнаружение вставки / удаления аппаратных карт для логического суждения MCU
- Противообратное вставление механической блокировочной структуры, предотвращает повреждение, вызванное неправильным направлением вставки карты
- СМТ поверхностно-установочный конец, подходит для серийного производства автоматического оборудования для подбора и размещения
- Оболочка из нержавеющей стали для конструктивного укрепления и частичного эффекта защиты от ЭМИ
- Полное соответствие требованиям RoHS в области окружающей среды; доступен для пользовательской толщины золота, модификация булавки по запросу
Типичное применение
- Умные устройства Интернета вещей: умные шлюзы, умные сенсорные терминалы, узлы краевого сбора
- Наблюдение и безопасность: IP-камера, камера, носимая на теле, оборудование для видеозаписи
- Промышленное встроенное оборудование: промышленная панель управления, регистратор данных, устройство мониторинга на местах
- Интеллектуальное потребительское оборудование: портативный записыватель, портативный инструмент, мини-терминал POS
- Оборудование, связанное с транспортировкой: вспомогательный регистратор транспортного средства, бортовый периферийный модуль
- Медицинское вспомогательное оборудование (не имплантируемое): портативное устройство для записи диагностических данных
- Образовательная электроника, периферийные модули однокартных компьютеров
Преимущества продукта
- Дифференциация расположения среднего булава: Большинство конкурирующих 1,5 H TF-сокетов используют конструкцию краевого булава; наша схема среднего булава высвобождает давление на PCB-крае маршрутизации, уменьшает риск пересечения сигналов для высокоскоростных схем SDIO,упрощает работу по многослойной планировке платы для инженеров оборудования.
- UL94V-0 База LCP в качестве стандартной конфигурации: Многие недорогие альтернативы используют не-V0 пластик; наш стандартный материал UL94V-0 помогает клиентам пройти сертификацию пожарной безопасности продукции напрямую, устраняет дополнительную нагрузку на квалификацию материалов.
- Процесс селективного позолотания: золото применяется только в критической зоне контакта вместо полной золотистости; сбалансировать надежную производительность контакта и стоимость BOM, избегать чрезмерно дорогого решения с полной золотой.
- Короткий компактный контур: Оптимизированный размер контура по сравнению со стандартной длиной 1,5 H; подходит сверхтонкая конструкция корпуса без ущерба для механической прочности.
- Стабильная последовательность серийного производства: Строгий контроль сопланированности ≤0,10 мм, снижение риска запорной открытой цепи в массовом производстве SMT; уменьшение жалоб на послепродажное прерывное распознавание, вызванное плохой сопланированностью.
- Гибкая возможность настройки: Модификация быстрого поворота для логики переключателя обнаружения карт (NO/NC), толщина золота, частичное отсутствие штифтов; поддержка предварительного образца перед массовым заказом для проверки проекта.
Вопрос 1: Поддерживает ли этот разъем высокоскоростные карты micro-SD UHS-I, карты большой емкости (128 GB / 256 GB)?
Ответ: Да, разъем соответствует механическим и электрическим характеристикам микро-SD; максимальная емкость карты зависит от драйвера хост-чипа, а не от самого разъема.Работает с картами UHS-I micro-SD / TF при надлежащей конструкции оборудования.
Вопрос 2: В чем разница между средним и краевым 1.5 H TF-прицепом?
A: Средний шприц помещает папки сварки вдали от края ПКБ; сигнальные следы могут направляться внутрь в ПКБ, уменьшая загруженность следов в области края.Выберите средний пин, когда пространство на краю PCB переполнено или важно целостность высокоскоростного сигнала SDIO.
Вопрос 3: Могу ли я использовать пластмассовую версию отпечатков на нормальной температуре для этой розетки UL94V-0?
Ответ: Отпечаток механически совместим, но пластиковый материал отличается.Вы должны выбрать UL94V-0, если ваш конечный продукт требует сертификации пожарной безопасности.
Вопрос 4: Мой продукт имеет рабочую среду, богатую вибрациями; произойдет ли отказ от карт?
Ответ: У нас есть стандартизированная сила удержания. Для сильных вибраций механическая структура всего оборудования должна быть оптимизирована;Мы предлагаем провести вибрационные и ударные испытания на этапе прототипа..
Q5: Каково ваше время производства образцов и серийного производства?
Ответ: Стандартные образцы: 3-7 рабочих дней. Время массового производства зависит от количества заказа; мы предоставим официальный график после получения вашего требования BOM.Специально модифицированная версия требует дополнительного цикла разработки образцов.
Вопрос 6: Можете ли вы регулировать толщину позолоченного покрытия или удалять частичные булавки для индивидуального проекта?
О: Да, OEM и ODM услуги доступны. Пожалуйста, предоставьте подробные требования или отправьте свой рисунок для оценки.
Вопрос 7: Какой риск может возникнуть, если температура обратного сварки превышает максимум 260 °C?
О: чрезмерная температура может вызвать деформацию корпуса LCP и смещение терминала, что приводит к плохому контакту карты или отказу сборки.
