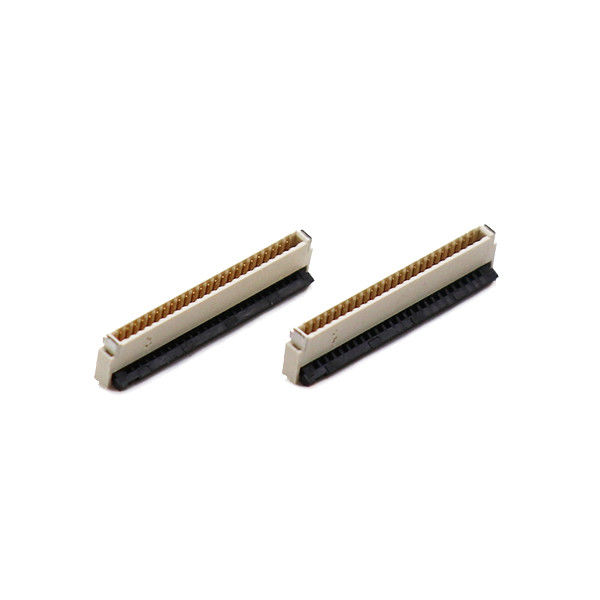

Name: Вниз с контакта 0,5 Mm сооружают Штырь соединителя 4 FPC под типом высотой замка SMT 1.0mm
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - T1S1-0010-A
Price: 4.01 USD
Availability: InStock

Домой > Продукты > Соединитель FFC FPC >

Вниз с контакта 0,5 Mm сооружают Штырь соединителя 4 FPC под типом высотой замка SMT 1.0mm

1.0mm соединитель тангажа FPC 0

5 Mm

SMT соединитель тангажа FPC 0

Место происхождения:

Гуандун, Китай

Фирменное наименование:

XTKCONN

Сертификация:

CE,SGS,ROHS,ISO9001

Номер модели:

FPC ** - T1S1-0010-A

Свяжитесь с нами

Запросите цитату

Вниз с контакта 0,5 Mm сооружают Штырь соединителя 4 FPC под типом высотой замка SMT 1.0mm

Подробная информация о продукте

Подача:

0,5 мм

Высота:

1,0 мм

Позиции:

4-60 пин

Время выполнения:

7-10 рабочих дней

Материал покрытия:

Чернота LCP UL94V-0

Выдерживание напряжения:

250 В переменного тока, 1 мин.

Выделить:

1.0mm соединитель тангажа FPC 0

5 Mm

SMT соединитель тангажа FPC 0

Условия оплаты и доставки

Количество мин заказа

500pcs

Цена

Negotiable price

Упаковывая детали

пакет вакуума, коробки в коробке

Время доставки

5-7 дней

Условия оплаты

Л/К, Т/Т, Пайял

Поставка способности

ПК 3KK

Сопутствующие товары

Разъем FPC/FFC Высота 4,65 мм Шаг 0,5 мм 0,8 А 200 В AC/DC -40°C~80°C Печатные платы Разъемы

Лучшая цена

Разъем FPC 0,5 мм высотой 5,4 мм для плоского кабеля FFC для сенсорного экрана

Лучшая цена

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H Коннектор FFC/FPC

Лучшая цена

Разъем для FPC/FFC кабеля на печатную плату, шаг 0,5 мм, 60 контактов, вертикальный, прямые выводы, высота 5.2H, с откидным замком

Лучшая цена

Свяжитесь с нами

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Свяжитесь сейчас

Описание продукта

Разъем FFC FPC с шагом 0,5 мм, высота 1,0 мм, с нижним замком, тип SMT, высота 1,0 мм, нижний контакт

Основные преимущества продукта

Сверхнизкий профильВысота установки на плату 1,0 мм, Нижний контакт (контакт снизу), оптимизирован для прокладки дорожек со стороны печатной платы, обращенной к контактным площадкам FPC
Флип-замок с нижним замком и четкой обратной связью щелчком, надежное удержание FPC от вибрации и случайного выдергивания
Мелкий шаг 0,5 мм, 4-позиционная поверхностная установка SMT, компактная площадь для экономии ценного пространства печатной платы
Корпус из термостойкого LCP, контактные лепестки с золотым покрытием, соответствие RoHS и REACH для доступа на мировой рынок
Упаковка в ленту и катушку для высокообъемной автоматизированной сборки SMT; доступна стандартная складская программа и поддержка индивидуальных модификаций
Сбалансированное соотношение цены и качества, прямая замена для основных брендовых аналогов, поддержка коротких сроков поставки.

Спецификации

Наименование	Спецификация	Примечания для инженера
Шаг	0,5 мм	Расстояние между центрами контактов
Количество позиций	4 контакта	Возможно согласование индивидуального количества контактов
Высота установки	1,0 мм	Общая высота после пайки на печатную плату
Тип контакта	Нижний контакт (контакт снизу)	Контактные площадки FPC обращены к печатной плате для вставки
Тип замка	Нижний замок (задний флип-замок)	Флип-актуатор с задней стороны для фиксации FPC
Тип подключения	SMT поверхностный монтаж	Только для пайки оплавлением
Совместимая толщина FPC / FFC	0,30 мм ±0,03 мм	Подтвердите толщину FPC перед проектированием печатной платы
Сила удержания FPC	≥0,3 Н на контакт	Производительность против выдергивания при вибрации
Долговечность при соединении	Минимум 250 циклов	Нормальный срок службы, не для частого подключения/отключения в полевых условиях
Материал корпуса	LCP, UL94-V0 черный	Высокая термостойкость для бессвинцовой пайки оплавлением
Материал контакта	Медный сплав	Высокая упругость контактных лепестков
Покрытие контакта	Никелевое подслой + золотое покрытие в контактной зоне; олово на выводах SMT	Толщина золотого покрытия регулируется для проектов в агрессивных средах

Вниз с контакта 0,5 Mm сооружают Штырь соединителя 4 FPC под типом высотой замка SMT 1.0mm

Типичные области применения

Потребительская электроника: Умные носимые устройства, модули мини-камер, вспомогательные соединения дисплеев малого размера, портативные IoT-устройства
Умный дом: Малые сенсорные модули, субплаты панелей управления бытовой техникой, внутренние сигнальные соединения умных замков
Вспомогательное медицинское оборудование: Низкоскоростные сигнальные соединения для портативных медицинских аксессуаров (применимо исполнение без галогенов)
Промышленное управление: Компактный сенсорный узел, внутренние соединения вспомогательных сигнальных плат полевых устройств
Автомобильная вспомогательная электроника: Вспомогательные сигнальные соединения внутри салона, не связанные с безопасностью (пожалуйста, проконсультируйтесь с нами по поводу версии для автомобильного класса)
Тестирование и оснастка: Внутренние соединения тестовых приспособлений с коротким сроком службы

Руководство по выбору и проектированию для клиента

Перед выбором этой детали

Подтвердите направление контакта: Это Нижний контакт. Проводящие площадки FPC должны быть обращены к печатной плате при вставке. Если ваши площадки FPC обращены вверх, вам нужен вариант с верхним контактом. Неправильное направление контакта приводит к отсутствию электрического соединения.
Проверка механического зазора:
- Вертикальный зазор: Обеспечьте зазор ≥1,1 мм над разъемом после сборки, чтобы избежать давления корпуса на флип-актуатор.
- Передний-задний зазор: Убедитесь, что под флип-актуатором достаточно места для движения с задней стороны при открытии замка.
Фиксация FPC: Необходимо использовать FPC/FFC толщиной 0,30 мм ±0,03 мм. Слишком тонкий FPC вызывает недостаточную фиксацию; слишком толстый FPC повредит замок и контактные лепестки.
Правило электрического снижения нагрузки: Для длительной непрерывной работы каждый контакт должен быть ≤0,35 А; не применяйте полный номинальный ток 0,5 А.
Площадка печатной платы: Используйте нашу официальную 2D-чертежную площадку; не копируйте площадку с аналогичных деталей других производителей; незначительные различия в размерах приведут к сбою пайки.
Ограничение применения: Этот разъем оптимизирован для низко-среднескоростных несимметричных сигналов. Если вам требуется высокоскоростная передача видео/данных, пожалуйста, свяжитесь с нашей инженерной командой для рекомендации обновленной модели.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Советы по заказу для закупки

Заказ образцов: Поддержка образцов малого количества для проверки прототипа.
Массовое производство: Стандартная упаковка - лента и катушка. Укажите, если вам нужна лоточная упаковка.
Индивидуальный запрос: Предоставьте ваши требования к толщине золотого покрытия, отсутствию галогенов, альтернативному количеству контактов.

Часто задаваемые вопросы

В1: Что произойдет, если я вставлю FPC с площадками, обращенными вверх, в этот разъем с нижним контактом?

О1: Электрическое соединение не будет достигнуто. Физическая вставка возможна, но цепь не будет проводить ток. Всегда дважды проверяйте ориентацию площадок FPC по чертежу в спецификации перед сборкой прототипа печатной платы.

В2: Может ли этот разъем работать после двух циклов пайки оплавлением?

О2: Да, допускается максимум 2 цикла бессвинцовой пайки оплавлением в соответствии с нашим профилем пайки. Более двух циклов пайки могут деформировать корпус LCP и ухудшить характеристики контакта. Избегайте повторной горячей перепайки на собранном устройстве.

В3: Мой конечный продукт работает в условиях высокой вибрации, не ослабнет ли FPC?

О3: Механизм нижнего замка обеспечивает надежное удержание. Для сценариев с экстремальной вибрацией мы рекомендуем добавить конструкцию механического снятия натяжения на кабель FPC в вашем дизайне печатной платы или выбрать версию с более высоким усилием удержания.

В4: Могу ли я использовать этот разъем для USB, HDMI или высокоскоростных сигналов дисплея?

О4: Не рекомендуется. Это универсальный FPC-разъем для низко-среднескоростных сигналов без терминалов с контролируемым импедансом. Для высокоскоростных интерфейсов, пожалуйста, обратитесь к нашему инженеру для получения специализированной серии высокоскоростных FPC.

В5: Актуатор флип-замка сломан после сборки, каковы возможные причины?

О5: Распространенные основные причины:

Вставка слишком толстого FPC и принудительное закрытие замка;
Неправильная эксплуатация: нажатие на актуатор острым инструментом;
Механическое препятствие от корпуса изделия, сдавливающего флип-часть. Следуйте процедуре вставки, описанной в спецификации: вставляйте FPC ровно и горизонтально, затем аккуратно закрывайте флип-замок до слышимого щелчка.

В6: Предлагаете ли вы эквивалентную замену для деталей Hirose / TE / Kyocera?

О6: Да, предоставьте номер детали конкурента, и наша инженерная команда проверит размеры, направление контакта, тип замка и электрические параметры, чтобы подтвердить прямую совместимую замену.

В7: Какие документы вы можете предоставить для оценки?

О7: Техническое описание, 2D-чертеж размеров, 3D-модель STEP, отчет об испытаниях RoHS-REACH, отчет о результатах механических и электрических лабораторных испытаний.
