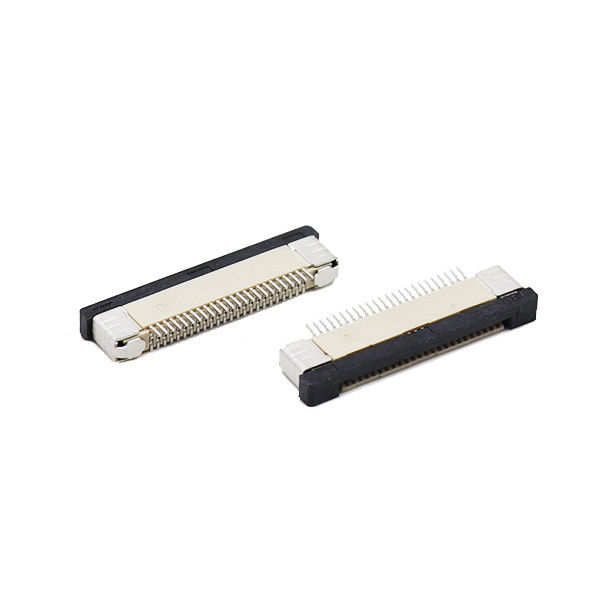

Разъем FFC/FPC с шагом 0,5 мм, высота FPC H=2,0 2,5 3,0, серия слайдеров SMT
Основные преимущества продукта
- Мелкий шаг 0,5 мм, 40 контактов, поверхностный монтаж SMT, 3 варианта высоты сборки: 2,0 мм / 2,5 мм / 3,0 мм, одно семейство продуктов охватывает различные требования к высоте корпуса
- Конструкция активатора ZIF с фиксацией скольжением, низкое усилие вставки, четкая обратная связь щелчком для предотвращения неполного вставления FPC и прерывистых отказов в полевых условиях
- Выводы из фосфористой бронзы с селективным золотым покрытием, стабильная контактная производительность для передачи сигналов дисплея LVDS, MIPI-DSI, RGB
- Корпус из высокотемпературного LCP, полностью совместим с бессвинцовой пайкой оплавлением; упаковка на ленте в катушке для высокоскоростного массового производства SMT
- Опционально верхний/нижний контакт; поддерживает стандартные гибкие плоские кабели FPC/FFC толщиной 0,3 мм.
- Соответствие RoHS-2.0 и REACH; строгая согласованность от партии к партии, поддержка образцов, возможна индивидуальная модификация для OEM-проектов
Описание
| Шаг |
0,5 мм |
| Высота |
2,0 мм |
Доступно 4-60 контактов |
|
3,0 мм |
Доступно 36-40-45-50-54-55-60 контактов |
| Тип монтажа |
SMT/ZIF |
| Расположение контакта |
Односторонний контакт |
| Тип |
Скользящий замок |
| Номинальный ток |
0,5 А/контакт макс. |
| Номинальное напряжение |
50 В переменного/постоянного тока макс. |
| Испытательное напряжениеВольт |
250 В переменного тока, 1 мин. |
| Материал крышки |
LCP UL94V-0 черный |
| Корпус |
LCP UL94V-0 натуральный |
| Терминал/контакт |
Медный сплав |
| Покрытие |
Оловянное покрытие / Золотое покрытие |
| Рабочая температура |
-40°C до +85°C |
| Срок поставки |
7-10 рабочих дней |
Типичные области применения
- Устройства отображения и сенсорные устройства: TFT-LCD, OLED-экраны, сенсорные контроллеры, промышленные панели человеко-машинного интерфейса, POS-терминалы
- Встраиваемая и потребительская электроника: Одноплатные компьютеры, портативные устройства, портативные приборы, принтеры, панели управления умным домом
- Оборудование промышленного управления: Промышленные датчики, модули сбора данных, вспомогательные блоки автоматизации производства, внутренние интерфейсы дисплеев камер наблюдения
- Медицинские электронные устройства: Оборудование для мониторинга пациентов, вспомогательные диагностические модули (неимплантируемые), внутренние гибкие соединения портативных медицинских приборов
- Интернет вещей и периферийное оборудование: Аксессуары для шлюзов, аксессуары для умных носимых устройств, внутренние соединения сигналов оборудования для тестирования и измерений
FAQ
В1: Могу ли я напрямую заменить детали H2.0 / H2.5 / H3.0 на одной печатной плате?
О: Да. Это семейство продуктов использует унифицированную компоновку контактных площадок SMT. Вы можете изменить высоту сборки, просто сменив номер детали; изменение печатной платы не требуется. Однако физическая высота корпуса отличается, она должна соответствовать зазору механического корпуса.
В2: Что произойдет, если FPC вставлен не полностью?
О: Фиксатор с откидной крышкой не сможет полностью закрыться, если FPC не установлен на место. При принудительном закрытии при частичном вставлении возникнет прерывистый сигнал или обрыв цепи. Всегда убеждайтесь в явном звуке «щелчка» при запирании фиксатора.
В3: Могу ли я использовать ручной паяльник для ремонта?
О: Ручной паяльник допускается для ограниченного ремонта. Температура паяльника должна быть ≤350°C, время пайки на контакт ≤3 секунды. Никогда не касайтесь пластикового корпуса LCP горячим кончиком паяльника, расплавление корпуса приведет к необратимому повреждению разъема. Максимальное количество допустимых ремонтов: 2 раза на разъем.
В4: Какой кабель FPC / FFC мне следует приобрести для этого разъема?
О: Стандарт: шаг 0,5 мм, 40 цепей, общая толщина 0,30 мм. Уточните, требуется ли вам усиление жесткости на конце вставки FPC.
В5: Поддерживает ли этот разъем высокоскоростной сигнал MIPI / LVDS?
О: Он поддерживает передачу сигналов стандартных интерфейсов дисплея. Для высокоскоростных дифференциальных сигналов общая производительность системы зависит от контроля импеданса FPC, проектирования трасс печатной платы и расположения заземления. Мы рекомендуем совместную проверку с вашим поставщиком FPC.
В6: Каков срок хранения разъемов, упакованных в катушки?
О: При оригинальной герметичной упаковке, хранение при ≤40°C / ≤70% относительной влажности, срок хранения составляет 6 месяцев. После вскрытия катушки завершите сборку SMT в течение 72 часов в нормальных условиях мастерской, чтобы избежать окисления контактов.
В7: Можете ли вы предоставить файлы трафаретов печатных плат Altium / KiCad и техническое описание?
О: Да. Свяжитесь с нашим отделом продаж, чтобы запросить официальное техническое описание, 3D-модель STEP и библиотеку трафаретов печатных плат для инженерной оценки.
В8: Могу ли я получить образцы малого количества перед массовым заказом?
О: Сервис образцов доступен для проверки дизайна. Стандартные образцы поставляются быстро; индивидуальные варианты требуют расчета стоимости оснастки.
