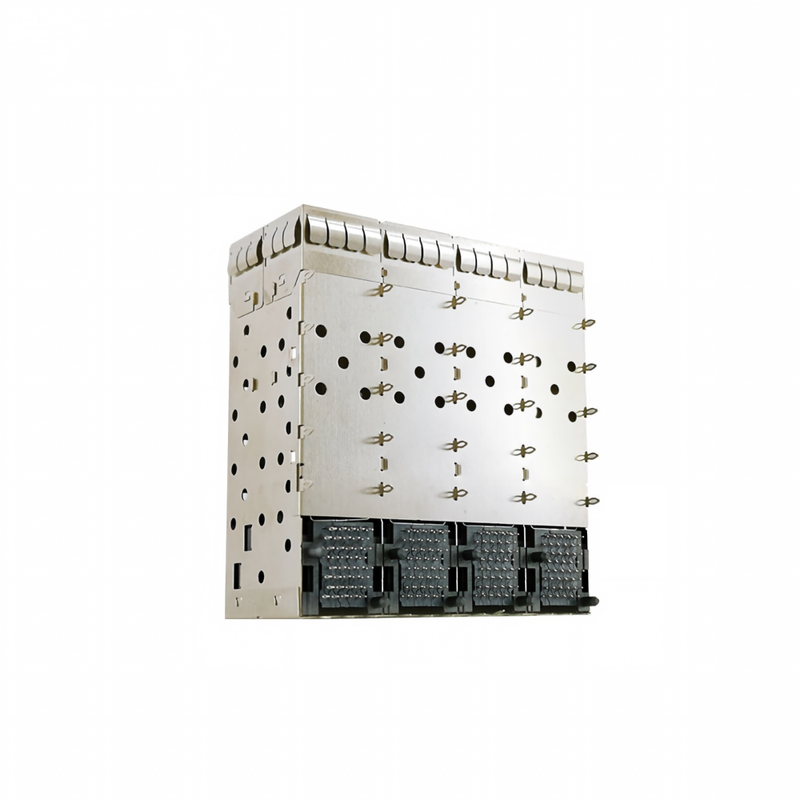

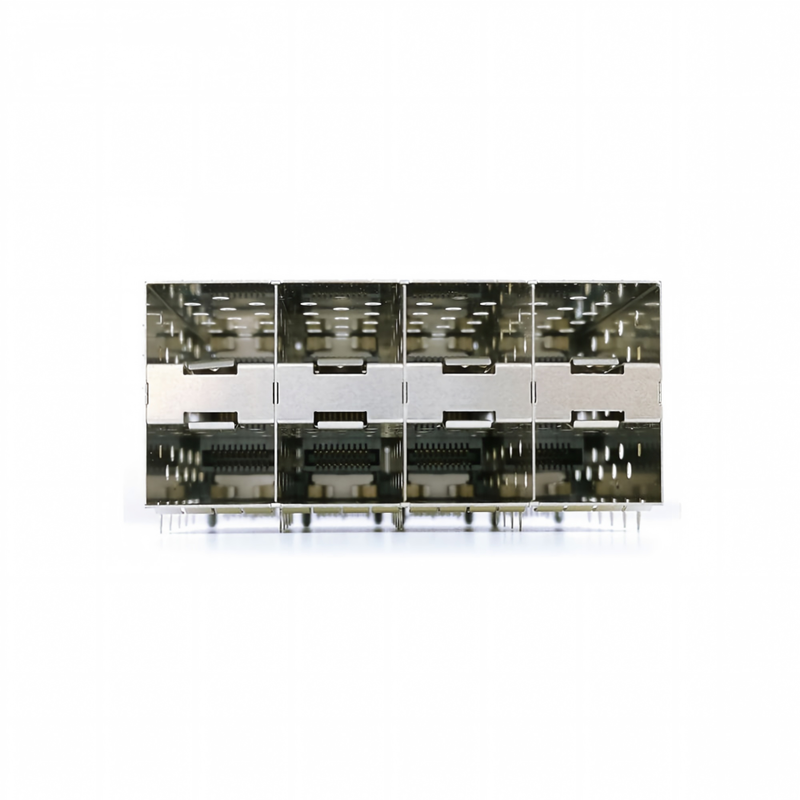

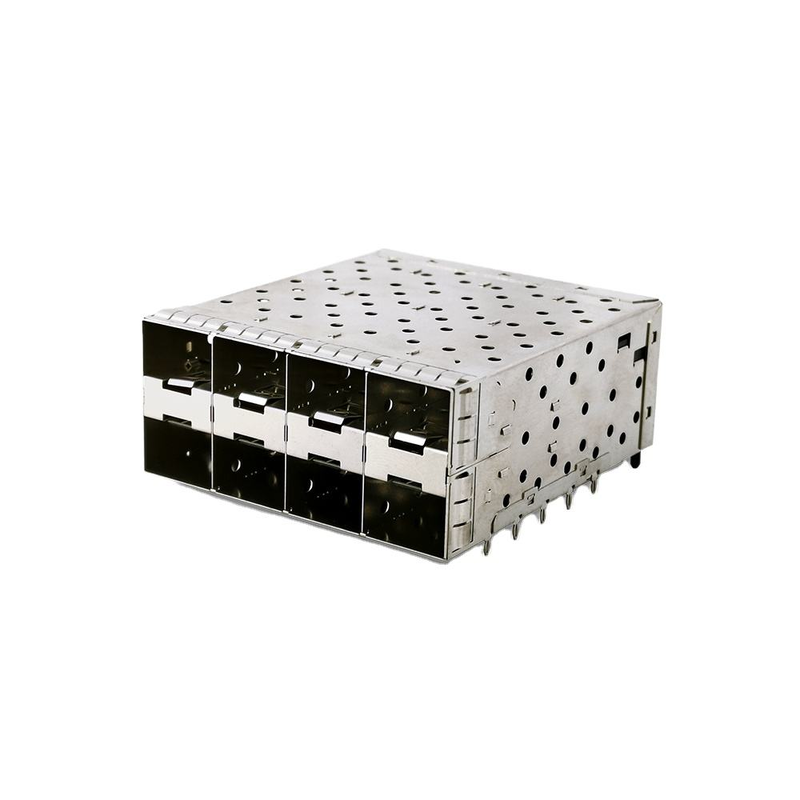

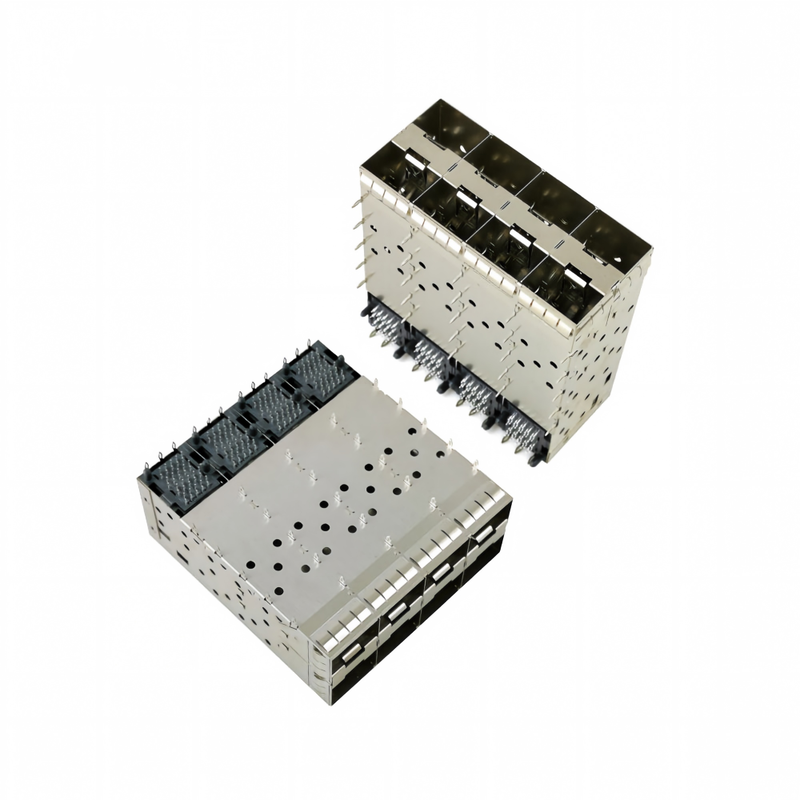

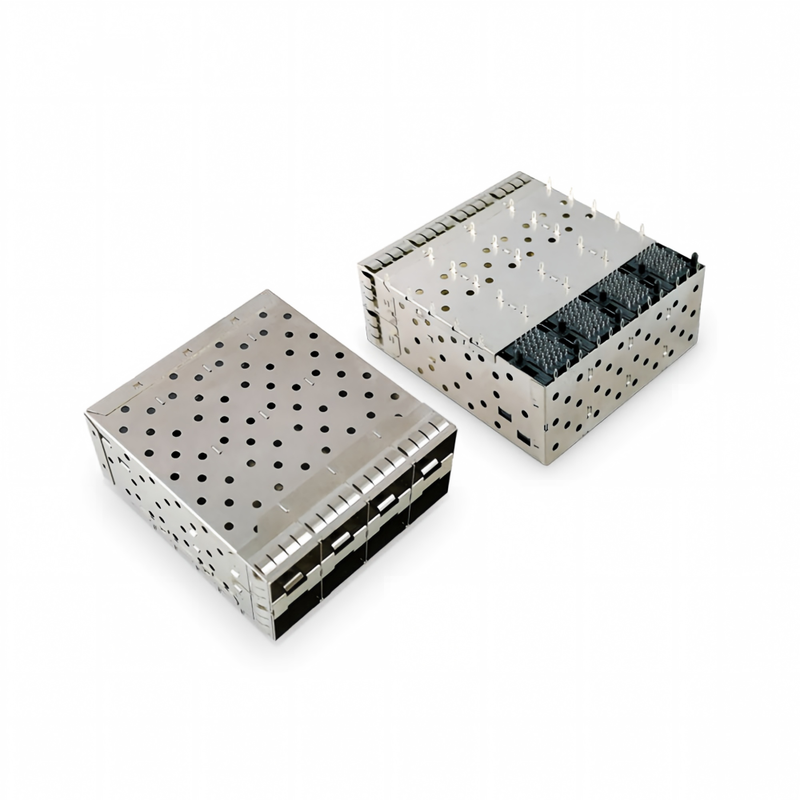

8-портовый 160-контактный SFP+ Press-Fit малого форм-фактора (SFP+) Коннекторная матрица Конфигурация 2x4 порта без световой модели

Тип продукции

SFP+ 2×4 Складная клеточная сборка с интегрированным емкостью

Форма фактора

SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) обратная совместимость

Матрица порта

2 × 4 (наложенные, 8 портов в общей сложности)

Позиции

160 (20 × 8) - Что?

Стрелка

00,8 мм

Установка

Проход через отверстие под прямым углом

Прекращение

Приспособленный к пресс-фиту штифт (Ø0,64 мм; хвост 3,0 мм / 2,07 мм необязательно)

Контактный материал

Сплав фосфора бронза/мед

Контактное покрытие

Золотая вспышка на зоне спаривания (0,76 мкм / 30 мкм" необязательно), оловянный хвост

Материал клетки

Никельное серебро (сплав меди), никелевое

Световая труба

Никаких(Твердая стена клетки)

Тепловая раковина

Не включается (верхние тепловые окна; вариант, совместимый с теплоотводами, необязателен)

Функция EMI

Внутренние + внешние бериллиево-медные пружины; эластомерная прокладка необязательна

Коэффициент данных

16 Gb/s (SFP+ Enhanced); 25G SFP28 поддерживается расположением хоста

Дифференциальное сопротивление

100 Ω ± 10%

Нынешний рейтинг

0.5 А/контакт @ 3.3 В

Сопротивление на контакт

≤ 80 мΩ

Сопротивление изоляции

≥ 1000 MΩ @ 500 В постоянного тока

Выдерживать напряжение

300 Вт.

Циклы спаривания

≥ 100 (модуль горячего обмена)

Операционная температура.

-55 °C до +105 °C (промышленное производство -40 ~ +85 °C)

Оценка уровня пламени жилья

UL 94 V-0 (LCP)

Соответствует

INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH

Рефери перекрестный.

TE 1-2007394-8 / 2007394-5 / 2170286-1; Амфенол UE863G442000361; Молекс 0761020001 / 1700714001; Виталкон S2N3D23000BA4

Типичные размеры

L ≈ 57,4 × W ≈ 64,3 × H ≈ 25,6 мм (реферат TE 2007394-5)

Продолжительность работы (V/H)

14.25 мм горизонтально / 14.90 мм вертикально (обычно)

Рекомендуемая толщина ПКБ

1.5 мм (0,059 дюйма) стандарт / 2,36 мм необязательно (молекс-стиль)

МОК

500 шт.

Время обработки образца

7 рабочих дней

Массовое время предварительного действия

3-4 недели

Опаковка

Антистатическая поднос (84 шт. на коробку на эквивалент TE)

Количество портов

6

4

8 - Что?

Ширина передней панели

~ 86 мм

~ 57 мм

~ 57 мм - Что?

Вертикальная высота Z

Низкий

Средний (~ 12 мм)

Выше (~ 25,6 мм) 8 полос насквозь - Что?

Световая труба

Только наружное

Часто внутренний разрез

Никаких → твердая стена EMI - Что?

Сварка

Пресс-подборка

Пресс-подборка

Пресс-фит, 0 сварка - Что?

Сладкое место

Строка с 6-ю подключениями

4-портная ниша

Карта линии с 8-слойным подключением / 32-портовым подключением (4×2×4) - Что?

Подключение к ТЭ

1-2007394-8/ 2007394-5 / 2170286-1

2×4, 160pos, прессовый, без LP, EMI пружина

Амфенол ICC

UE863G442000361 - Что?

UltraPort SFP+ 2×4 160pos пресс-подборка

Молекс

0761020001(обсуждение) /1700714001 - Что?

zSFP+ 2×4 160pos, эластомерная уплотнитель

Виталконн

S2N3D23000BA4 - Что?

2×4 прессовый корпус, Ni-Ag клетка, без LP

Световая труба

Ничего (по умолчанию)/ Только снаружи / Внутренний + Внешний

Толщина золота

Вспышка 15 мкм" /00,76 мкм (30 мкм") по умолчанию эквивалентно/ 50 м"

Длина хвоста для прессования

3.0 мм (стиль TE) / 2.07 мм (стиль Molex) / на заказ

Прекращение

Пресс-подборка (по умолчанию) / SMT сварка хвоста/гибридный

Окончание клетки

Ни-пластик (по умолчанию) / Sn-пластик / черный оксид

ЕНП

Только пружинный палец / + эластомерная прокладка / + проводящая пена

Управление теплом

Верхние тепловые окна (по умолчанию) / + верхняя теплоотводная застежка (изменение высоты)

Установка

Односторонний (по умолчанию) / двусторонний (от живота к животу)

Матрица порта

1х1 / 1х4 / 2х2 /2х4/ 2х6

Логотип

Лазерная маркировка на крыше клетки (применяется MOQ)
