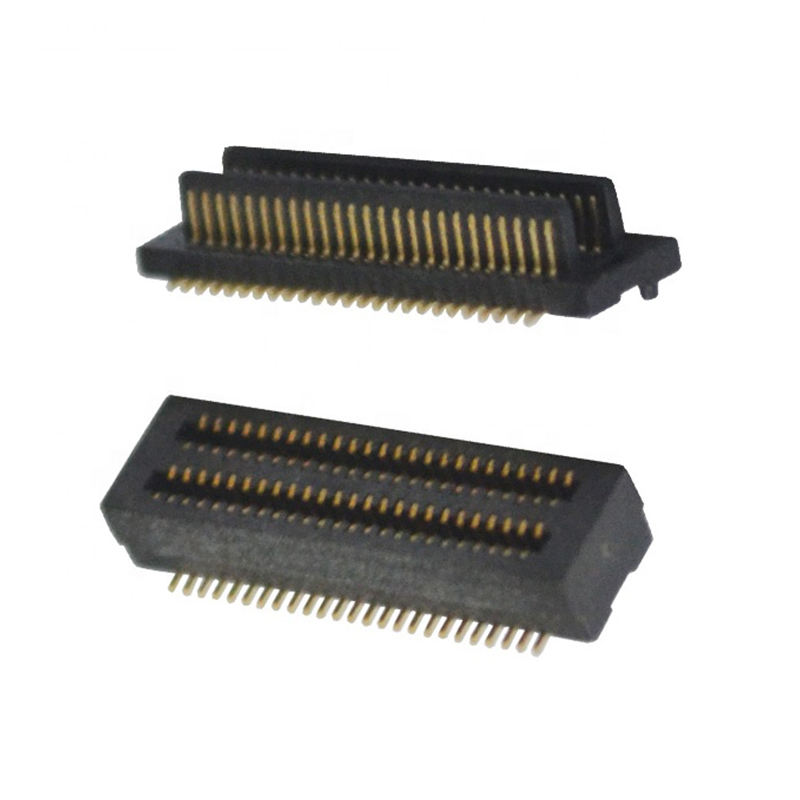

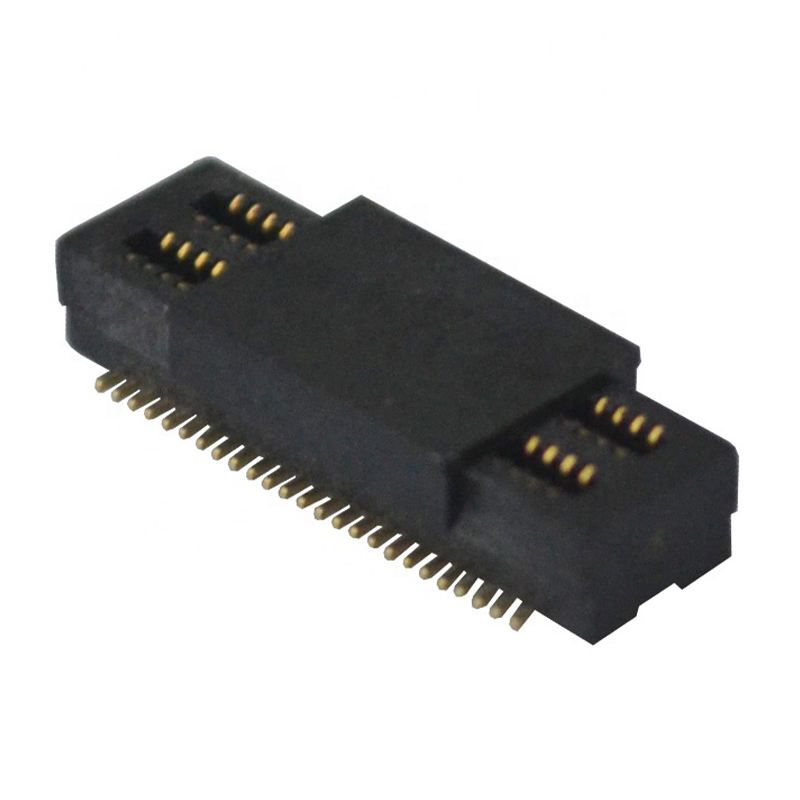

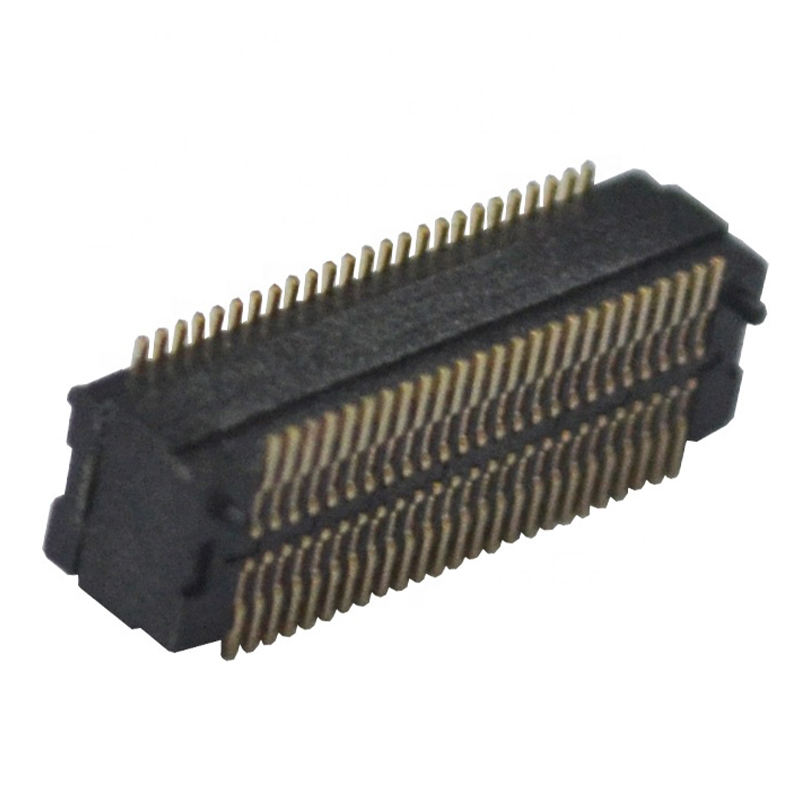

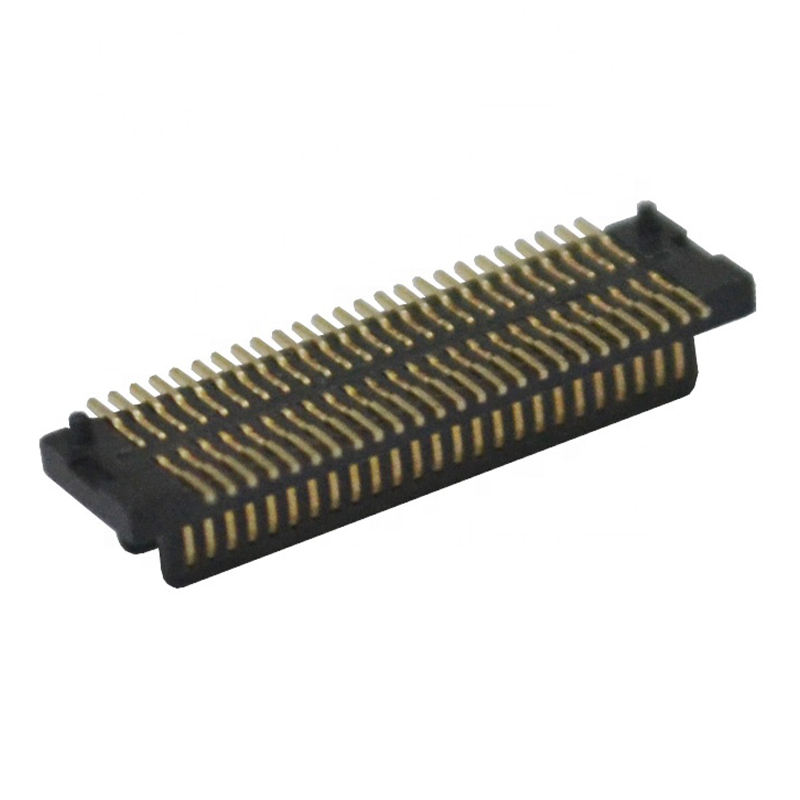

0.5mm Pitch BTB Мужчина/женщина 50P SMT соединитель от доски к доске
Описание продукта
|
1- Материал:
|
|
|
1-1. Шелл:
|
БРАСС
|
|
1-2.Жилье:
|
lcp+30%G.F. UL94 V-0 ЧЕРНЫЙ
|
|
1 - 3 терминал:
|
Фосфор бронза
|
|
2Спецификация по облицовке
|
|
|
2-1. Терминал:
|
ЗОЛОТОПЛАТИРАННЫЕ 3"/6"/15"/3"
|
|
2-2. Шелл:
|
ПЛАТИРОВАННЫЕ Никелем
|
|
3Механические характеристики
|
|
|
3-1. Вставка силы:
|
5N ~ 20N.
|
|
3-2. Снятие войск:
|
ИНИЦИАЛЬНАЯ 8N ~ 20N, ПОСЛЕ 1000 циклов спаривания 6N ~ 20N.
|
|
3-3.Устойчивость:
|
750 циклов MIN.
|
|
4Электрические характеристики
|
|
|
4-1. НОВЫЙ КРАТИНГ:
|
1.5А.
|
|
4-2.Контактное сопротивление:
|
Максимально 30 миллионов мм.
|
|
4-3.Изоляционное сопротивление:
|
500 MΩ MIN @ 500 V постоянного тока.
|
|
4-4.ДИЭЛЕКТРИЧЕСКОЕ СТОЯЩЕЕ ПОВОДО:
|
100В/AC.
|
|
5. диапазон рабочей температуры:
|
-40°C до +85°C
|
|
6Соответствует требованиям RoHS или не содержит галогенов.
|
|
Коннектор board-to-board является самым мощным из всех коннекторных продуктов. Он в основном используется в энергосистемах, коммуникационных сетях, финансовом производстве, лифтах,промышленная автоматизация, медицинское оборудование, офисное оборудование, бытовые приборы и т. д. Военное производство и другие отрасли промышленности.27 мм и так далее.
Особенности
- 0.5 мм тонкий дизайн для высокой плотности PCB макетов
- 50 позиций (50P), поддерживающих межсигнальную связь
- Структура спаривания мужского и женского пола для гибких конструкций свертывания доски
- Тип монтажа SMT, совместимый с автоматическими процессами сборки
- Компактный дизайн для электронных приложений с ограниченным пространством
- Подходит для модульных архитектур печатных плат
- Доступен с различными высотами спаривания в соответствии с требованиями приложения
Срок оплаты и доставка
1Время доставки: 3-15 рабочих дней после подтверждения заказа и получения оплаты.
2Условия торговли: FOB Shenzhen или EXW.
3Срок оплаты: 100% T/T заранее перед производством.
4Способ оплаты: T/T, PayPal, Western Union или другие способы.
5. Образцы: Образцы доступны для проверки качества и спецификации, и это бесплатно для 1-30 штук.
6Упаковка: Внутри:PE мешок, поднос, трубка, коробка, лента + катушка. снаружи: экспортная картонная коробка
7Способ доставки: UPS, DHL, FEDEX, EMS и воздушный транспорт и морской транспорт.
Заявления
Промышленная электроника
- Промышленные панели управления
- Оборудование для автоматизации
- Встроенные контроллеры
- Измерительные приборы
Коммуникационное оборудование
- Сетевые устройства
- Модули связи
- Устройства обработки сигнала
Потребительская электроника
- Умные терминалы
- Портативные электронные устройства
- Модули отображения
- Встроенные системы
ИИ и компьютерное оборудование
Потенциальные применения включают:
- ИИ краевые вычислительные устройства
- Встроенные контроллеры ИИ
- Интеллектуальное оборудование терминала
- Компактные вычислительные модули
Преимущество
Компактный дизайн 0,5 мм для сберегающего пространство макета ПКБ
Структура 0,5 мм позволяет интегрировать больше контактов сигнала в ограниченную область ПКЖ по сравнению с обычными соединителями с большей шириной.
Это делает его подходящим для:
- Комплексные промышленные контроллеры
- Встроенные вычислительные системы
- Модули связи
- Умные электронные устройства
Плоскозвуковые BTB-коннекторы обычно выбираются для применений, требующих уменьшения размера ПКБ и более высокой плотности компонентов.
Надежное модульное соединение PCB-PCB
Конструкция мужского/женского соединения позволяет осуществлять прямое соединение между двумя печатными пластинами, поддерживая модульную электронную архитектуру.
Типичные преимущества дизайна включают:
- Снижение требований к проводке
- Упрощенная внутренняя сборка
- Улучшение использования пространства
- Упрощенная интеграция модулей
SMT совместима для автоматизированного производства
Структура окончания SMT позволяет совместимость с современными конвейерами сборки печатных плат, включая автоматизированные процессы размещения и рефлоковой сварки.
Это помогает производителям оптимизировать:
- Эффективность производства
- Последовательность сборки
- Рабочий процесс производства ПКБ
