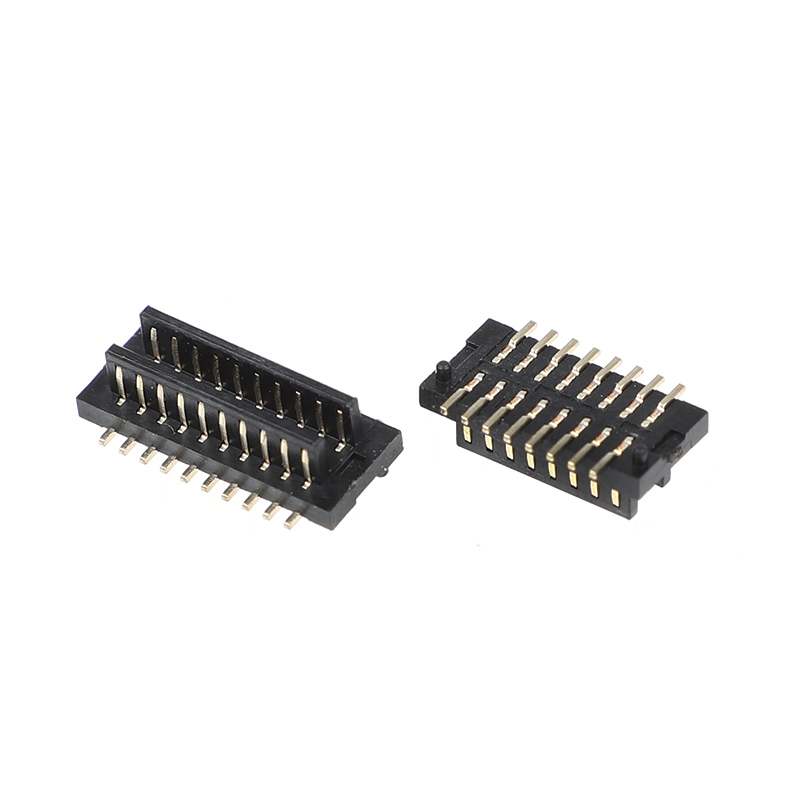

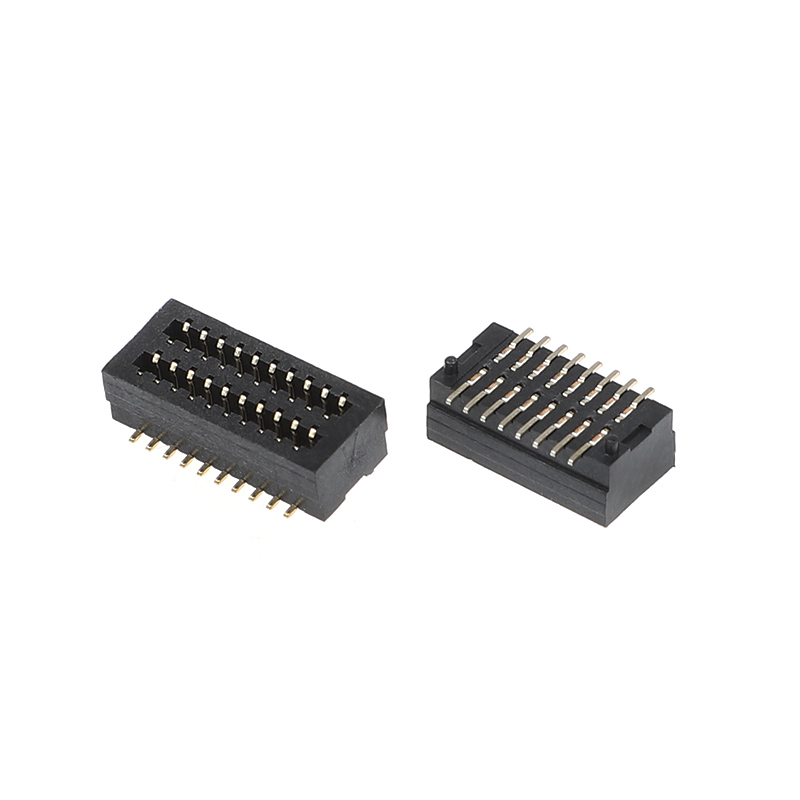

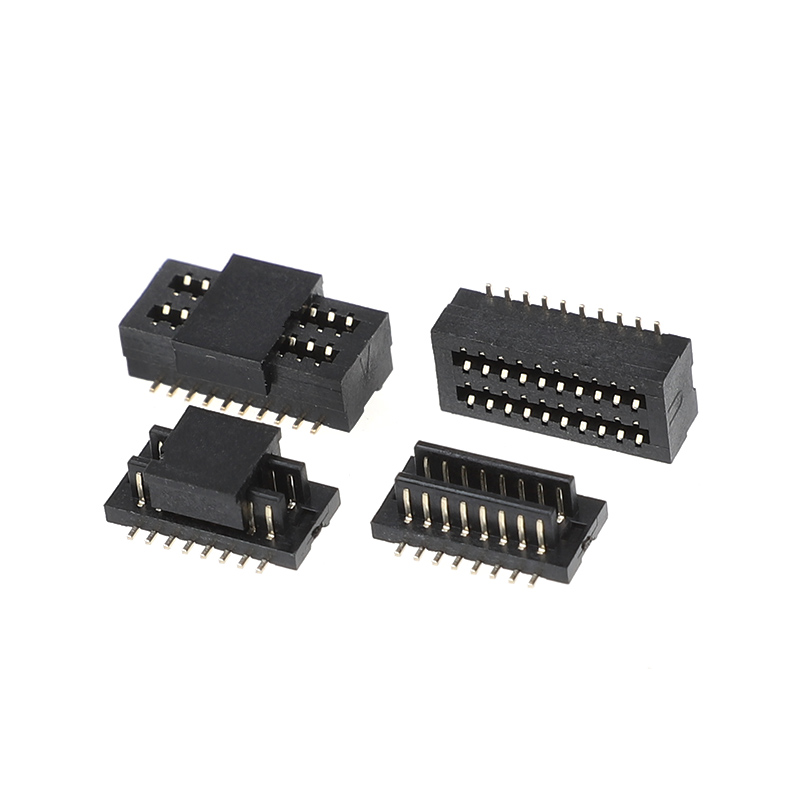

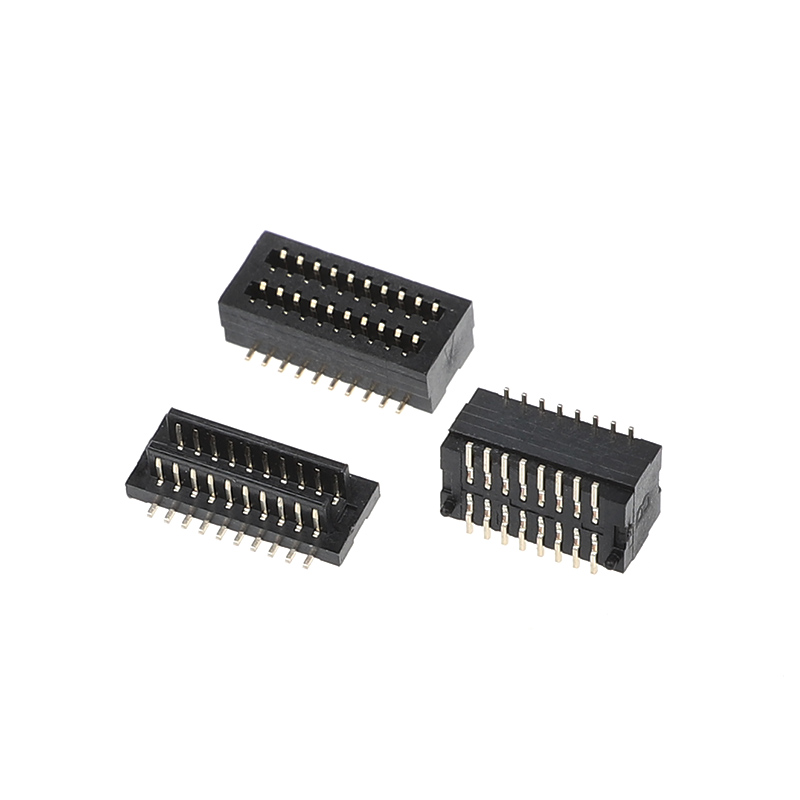

BTB двойной слот 0,8 мм вертикальный разъем SMT «плата-плата» «папа» и «мама» 4,0–8,5 H гнездо для печатной платы

Описание продукта

Разъем «плата-плата» является самым мощным разъемом из всех разъемов. В основном он используется в энергосистемах, сетях связи, финансовом производстве, лифтах, промышленной автоматизации, медицинском оборудовании, оргтехнике, бытовой технике и т. д. Военное производство и другие отрасли. В настоящее время основное расстояние между разъемами «плата-плата» составляет 0,4 мм, 0,5 мм, 0,8 мм, 1,00 м, 1,27 мм и так далее.

Особенность

1. Компактное вертикальное соединение печатной платы

Вертикальная конструкция SMT «плата к плате» позволяет соединять две печатные платы в сложенной конфигурации, что делает ее подходящей для продуктов, в которых пространство на печатной плате ограничено.

Типичные применения:

• Компактные встраиваемые системы
• Промышленные контроллеры
• Умные устройства
• Портативное электронное оборудование

2. Гибкие параметры высоты штабелирования.

Разъем поддерживает несколько высот сопряжения:

4,0 мм/4,5 мм/5,0 мм/5,5 мм/6,0 мм/6,5 мм/7,0 мм/7,5 мм/8,0 мм/8,5 мм

Это позволяет инженерам выбирать подходящее расстояние между печатными платами в соответствии со структурой корпуса и требованиями к компоновке внутренних компонентов.

3. Совместимость производства SMT

Конструкция терминала SMT поддерживает автоматизированные процессы поверхностного монтажа, помогая упростить сборку печатной платы и повысить эффективность производства.

В обычных разъемах SMT BTB используются варианты упаковки на ленте и катушке для автоматического размещения оборудования.

Руководство по техническому выбору

Разъем между платами с шагом 0,4 мм

Рекомендуется для:

• Ультратонкая бытовая электроника
• Портативные устройства
• Компактные дисплейные модули
• Носимая электроника

Преимущества:

• Более высокая плотность контактов
• Уменьшенная площадь, занимаемая печатной платой
• Подходит для миниатюрных конструкций.

Разъем BTB с шагом 0,5 мм

Рекомендуется для:

• Промышленные модули управления
• Оборудование связи
• Встроенные вычислительные устройства
• Умные электронные продукты

Преимущества:

• Баланс между размером и механической прочностью
• Гибкие параметры количества контактов
• Подходит для обычного подключения печатной платы высокой плотности.

Разъем платы с шагом 0,8 мм

Рекомендуется для:

• Промышленная электроника
• Автомобильные модули
• Серверное и вычислительное оборудование
• Приложения с повышенными механическими требованиями

Преимущества:

• Более прочная сопрягаемая конструкция
• Подходит для конструкций с большим количеством контактов
• Более простая сборка по сравнению с разъемами со сверхмелким шагом.

Приложения

Промышленная электроника

• Промышленные щиты управления
• Оборудование автоматизации
• Встроенные контроллеры
• Измерительные приборы

Оборудование связи

• Сетевые устройства
• Коммуникационные модули
• Блоки обработки сигналов

Бытовая электроника

• Умные терминалы
• Портативные электронные устройства
• Модули дисплея
• Встраиваемые системы

Аппаратное обеспечение, связанное с искусственным интеллектом и вычислениями

Потенциальные приложения включают в себя:

• Периферийные вычислительные устройства с искусственным интеллектом
• Встроенные ИИ-контроллеры
• Интеллектуальное терминальное оборудование
• Компактные вычислительные модули

Преимущество

Компактная конструкция с шагом 0,8 мм для компактной компоновки печатной платы

Структура с шагом 0,5 мм позволяет разместить больше сигнальных контактов на ограниченной площади печатной платы по сравнению с обычными разъемами с большим шагом.

Это делает его подходящим для:

• Компактные промышленные контроллеры
• Встроенные вычислительные системы
• Коммуникационные модули
• Умные электронные устройства

Разъемы BTB с мелким шагом обычно выбираются для приложений, требующих уменьшенного размера печатной платы и более высокой плотности компонентов.

Надежное модульное соединение печатных плат

Конструкция соединения штекер/мама обеспечивает прямое соединение между двумя печатными платами, поддерживая модульную электронную архитектуру.

К типичным преимуществам конструкции относятся:

• Снижение требований к проводке
• Упрощенная внутренняя сборка
• Улучшенное использование пространства
• Упрощенная интеграция модулей

Совместимость с SMT для автоматизированного производства

Структура подключения SMT обеспечивает совместимость с современными линиями сборки печатных плат, включая процессы автоматической установки и пайки оплавлением.

Это помогает производителям оптимизировать:

• Эффективность производства
• Согласованность сборки
• Рабочий процесс изготовления печатной платы
