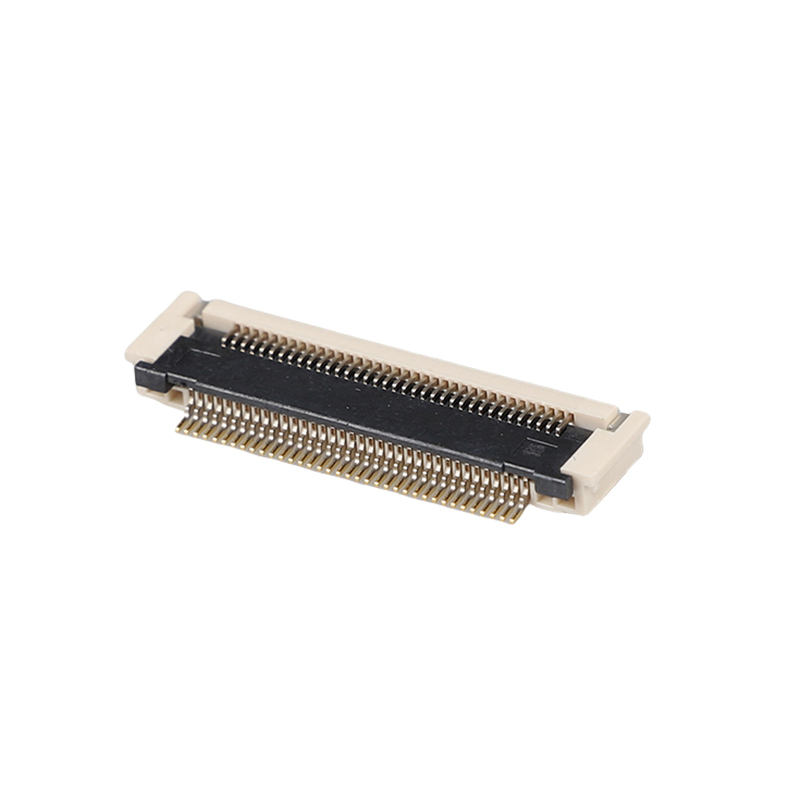

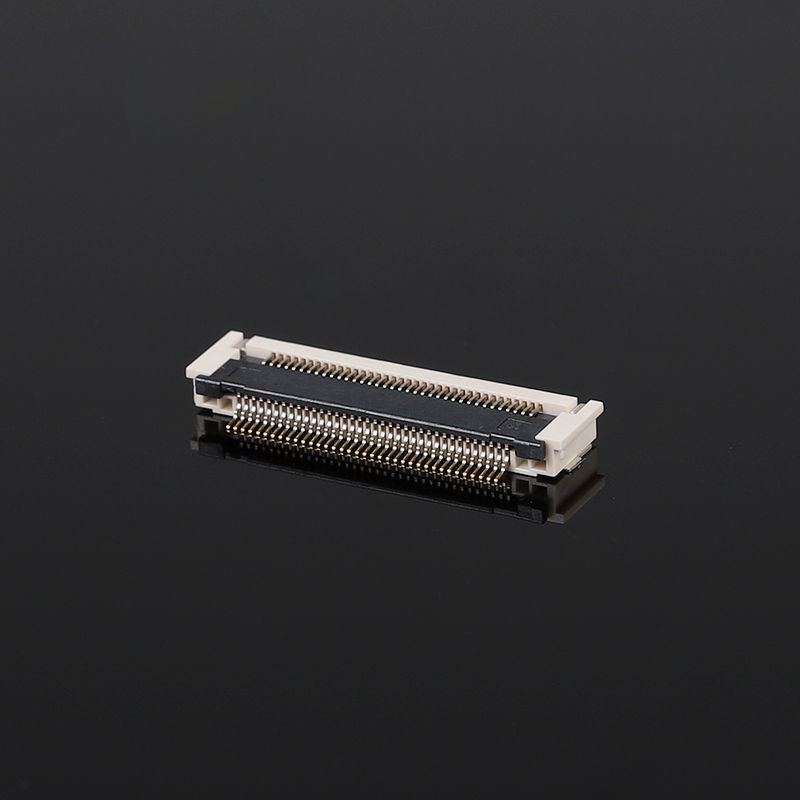

Позолоченный разъем FPC/FFC с шагом 0,5 мм, высота 2,7H, с задним прижимом (Post-Pressure), горизонтальный SMD, 10–68 контактов, 50 В, 0,5 А

Особенности продукта

• Компактная конструкция с малым шагом 0,5 мм для печатных плат высокой плотности
• Горизонтальная конструкция для монтажа на поверхность (SMT) поддерживает автоматизированную сборку печатных плат
• Конструкция контактов с задним прижимом / откидным замком (Flip-Lock) улучшает фиксацию кабеля FPC/FFC
• Позолоченные контакты обеспечивают стабильные электрические характеристики соединения

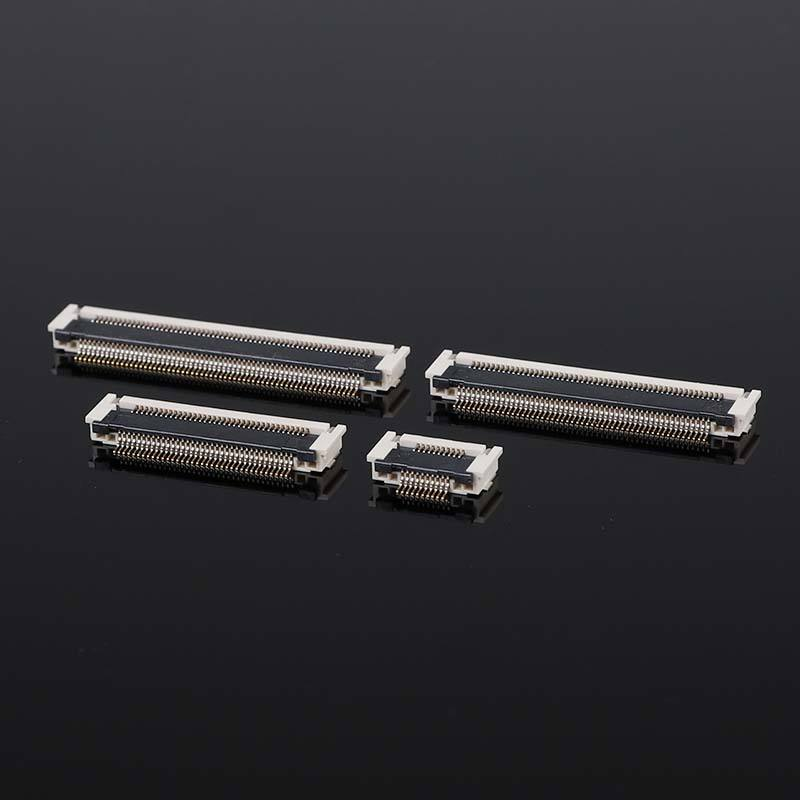

• Доступны варианты на 10–68 контактов для гибкого проектирования схем
• Номинальное напряжение 50 В / ток 0,5 А подходят для различных сигнальных и маломощных применений

.

Описание

Общие механические характеристики

Материалы и электрические характеристики

Условия окружающей среды и параметры пайки

Преимущества продукта

Экономия пространства на печатной плате

Шаг 0,5 мм позволяет инженерам уменьшить занимаемую разъемом площадь на плате при сохранении многоконтактных сигнальных соединений.

Разработано для крупносерийного производства

Совместимость с SMT поддерживает автоматизированные производственные линии, повышая эффективность сборки электронных устройств.

Надежное сигнальное соединение

Позолоченные контакты и прецизионная конструкция выводов обеспечивают стабильное электрическое соединение при передаче сигналов.

Гибкость выбора конфигурации

Диапазон от 10 до 68 контактов позволяет подобрать подходящий разъем для различных топологий печатных плат, интерфейсов дисплеев и конструкций модулей.
