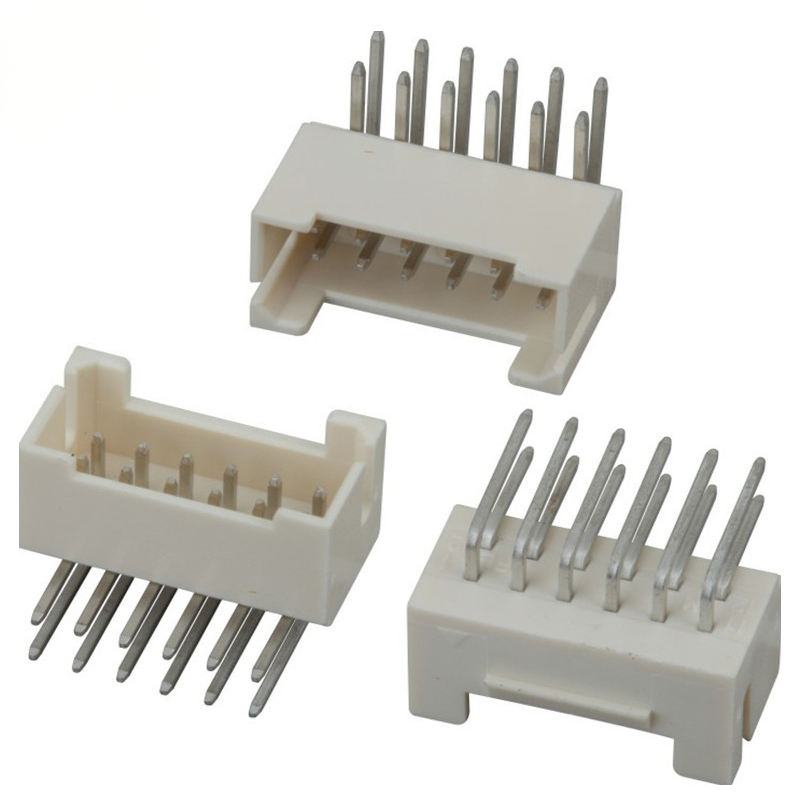

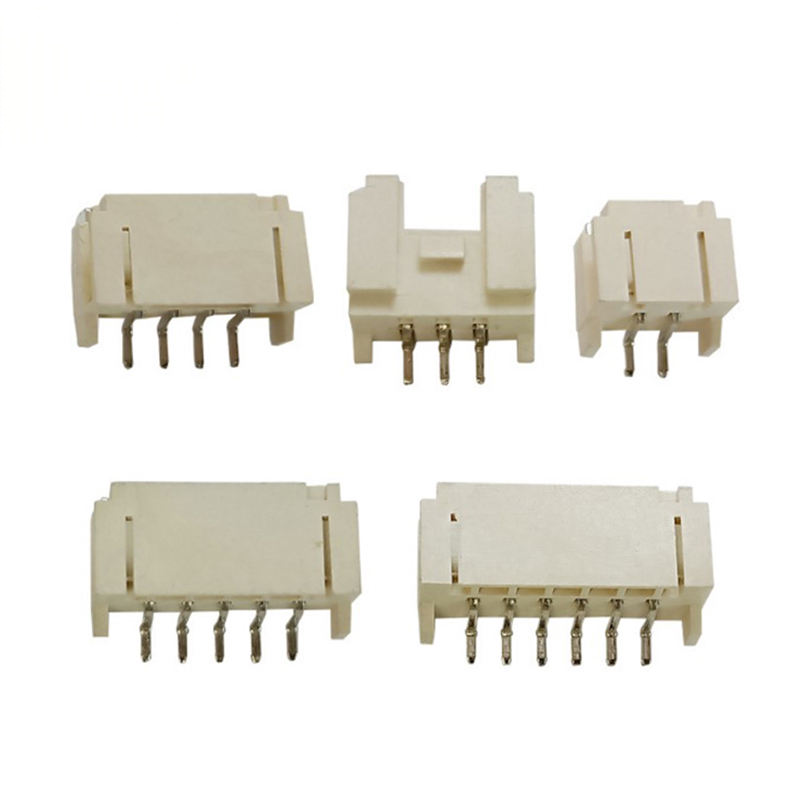

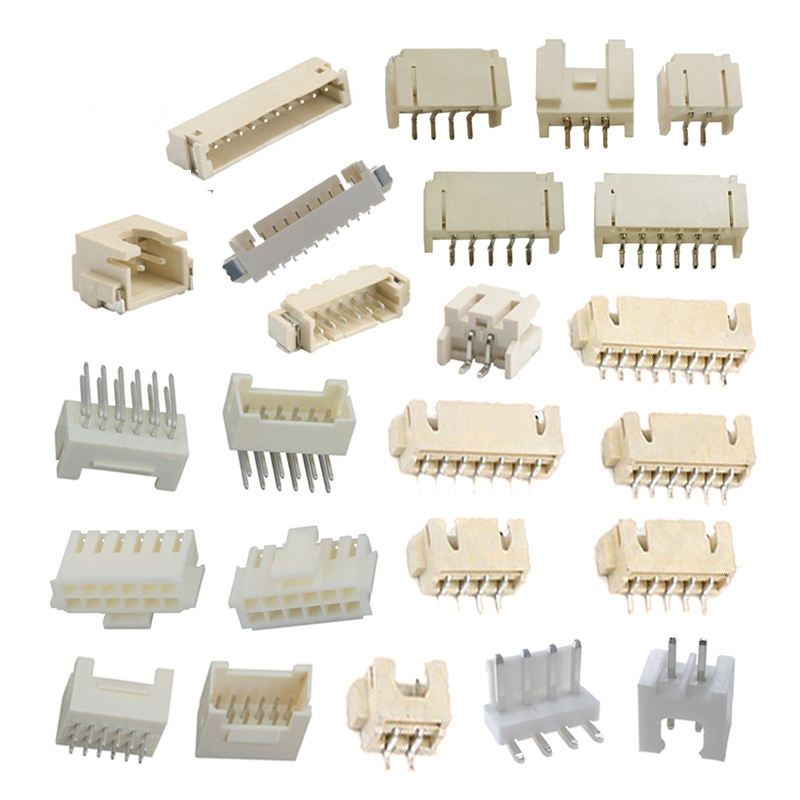

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 Crimp Vertical & Right-Angle Male Wafer Housing. 2510 соединителей для печатных плат
Основные моменты продукции
- Площадка с несколькими местами:1.25 мм / PH2.0 мм / XH2.54 мм / 2510 2.54 мм, вводные устройства, совместимые со стандартами JST
- Опции двойной установки:Вертикальные (прямые) и прямоугольные (R/A 90°) головки пластин мужского пола, THT проход для стандартной сборки ПКБ
- Полная система скручивания: заголовок ПКБ + пластиковый корпус + терминалы скручивания, количество штифтов 2-20P в одном ряду
- Соответствует требованиям RoHS и REACH; изоляционный материал UL94-V-0; оцинкованные контакты фосфор-бронза для стабильной передачи сигнала и мощности
- Оптимизирован для массового производства: стабильная производительность сжатия, низкая сила вставки, конкурентоспособная стоимость по сравнению с оригинальными брендовыми частями
Технические спецификации
Общие механические параметры
| Положение |
Спецификация |
| Доступный питч |
1.25 мм / PH2.0 мм / XH2.54 мм / 2510‐2.54 мм |
| Количество пин |
2-20 позиций, один ряд |
| Тип установки |
Вертикальный (прямой 180°), прямоугольный (R/A 90°), THT через отверстие |
| Циклы спаривания |
Не менее 300 циклов |
| Применимый AWG провода |
AWG#30-#22 (зависит от варианта высоты) |
| Поддержка толщины ПКБ |
1.6 мм стандартный ПКБ |
| Структура замка |
Противомоторная блокировка |
Материалы и электрические характеристики
| Положение |
Спецификация |
| Контактный материал |
Фосфор бронза |
| Контактное покрытие |
Матовый стаканный стандарт; золотое блеск необязательно |
| Изолятор корпуса |
PA66, UL94‐V‐0 степень воспламенения |
| Номинальный ток (на пин) |
1.0А-3.0А подчиняется варианту пича; дератируется при повышенной температуре окружающей среды |
| Номинальное напряжение |
250В переменный ток |
| Противодействие при первоначальном контакте |
≤ 10 мΩ |
| Сопротивление изоляции |
≥ 1000 МΩ |
| Выдерживает напряжение |
1000В переменного тока / 1 минута, без сбоев |
Руководство по охране окружающей среды и сварке
| Положение |
Спецификация |
| Операционная температура |
-25°C ~ +85°C (включая температуру подъема течения) |
| Процесс сварки |
Волновая сварка для голов THT; стандартная сварка через отверстия |
| Предлагаемая температура и время сварки |
260 °C максимум, ≤5 секунд погружения |
| Соответствие |
RoHS 2.0, REACH |
| Состояние хранения |
Сухость в помещении, избегайте коррозионных газов, -10°C ~ +40°C |
Характеристики продукта
- Двойная ориентация: вертикальная прямая для проводки верхнего входа; прямоугольный R/A для направления кабеля бокового входа, гибкая свобода планировки ПКБ
- Однорядные позиции 2-20, постоянное допущение наклона штифтов ±0,05 мм, гарантируют точное спаривание и предотвращают повреждение неправильным вставкой
- Фосфорные бронзовые контактные балки с оловянным покрытием; необязательное золотое флеш-покрытие для проектов высокого цикла / коррозионной среды
- PA66 UL94‐V‐0 корпусный материал, антивозрастный, хорошая термостойкость для процесса обратной и волновой сварки
- Дизайн положительного блокировочного замка на корпусе, улучшает эффективность противовытягивания в условиях умеренной вибрации
- Полное решение для окончания скремпов: сочетание скремпов и корпусов, поставляемых вместе; работы со стандартным промышленным инструментом скремпов
- Механическая совместимость с JST-образным отпечатком; для проектов замены не требуется модификации отпечатков ПКБ
- Строгое контроля качества ввоза и вывоза: проверка размеров, контактное сопротивление, испытание диэлектрической прочности на партию
Преимущества продукта
- Одноразовые поставки на различных площадках: охватывает 1,25 / 2,0 / 2,54 мм часто используемых спецификаций провода-на-плоту, снижает нагрузку на управление BOM от нескольких поставщиков
- Гибкость планировки: опции вертикального и прямоугольного заголовка адаптируются к узкому пространству корпуса, избегают конфликта кабельного маршрутизации на компактных печатных панелях
- Оптимизированная стоимость замены: механически совместимы с JST-стилем, сокращают время выполнения и снижают стоимость компонентов без перепроектирования макетов ПКБ
- Пригодный для массового производства: стабильное качество терминала скремпинга, совместимое со стандартным оборудованием для скремпинга; низкий уровень отказов для цеха с ремнями
- Выбор двойного класса покрытия: оцинкованные для обычных проектов с высокой стоимостью; золотые флэши для устройств с высокой вибрацией / высоким циклом спаривания
- Полное охват QC: механическое измерение, электрические характеристики, документы сертификации материалов, доступные для аудита клиентов
Применение
- Потребительская электроника: бытовые приборы, модули умного дома, внутренняя проводка вентилятора и двигателя, панели управления светодиодными лампами
- IoT и встроенное оборудование: сенсорные модули, внутренние соединения батарей, панели управления
- Промышленное оборудование: небольшие промышленные контроллеры, испытательное оборудование, внутреннее соединение сигнала и мощности прибора
- 3D-принтеры и оборудование RC, аппаратное обеспечение для офисной автоматики, медицинская некритическая внутренняя проводка
Частые вопросы
1. Вопрос: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
2. Вопрос: я не могу найти продукт в вашем каталогеЛог, ты можешь сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
3Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования.
4Вопрос: Что насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке.
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T / T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете платить в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001, IQC, OQC, IPQC, QA занимают 10% нашего отдела качества. Все наши продукты будут проверены CCD.
8Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
9. Q: Вы можете сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О персонализированной упаковке, нет никаких проблем для нас поставить ваш логотип или другую информацию на упаковке.Я просто должен отметить, что это влечет за собой дополнительные расходы..
10Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
