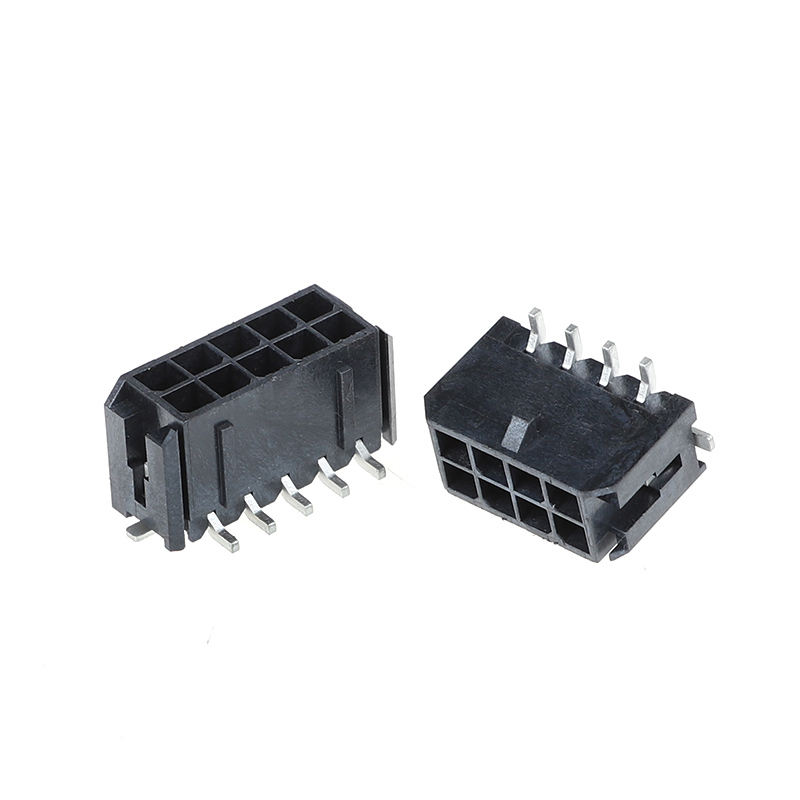

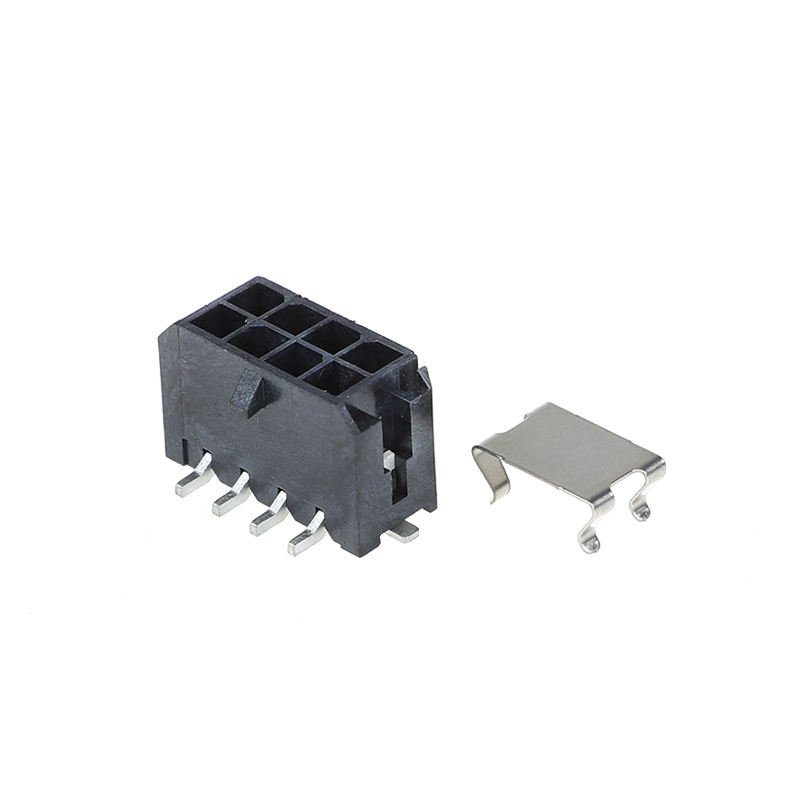

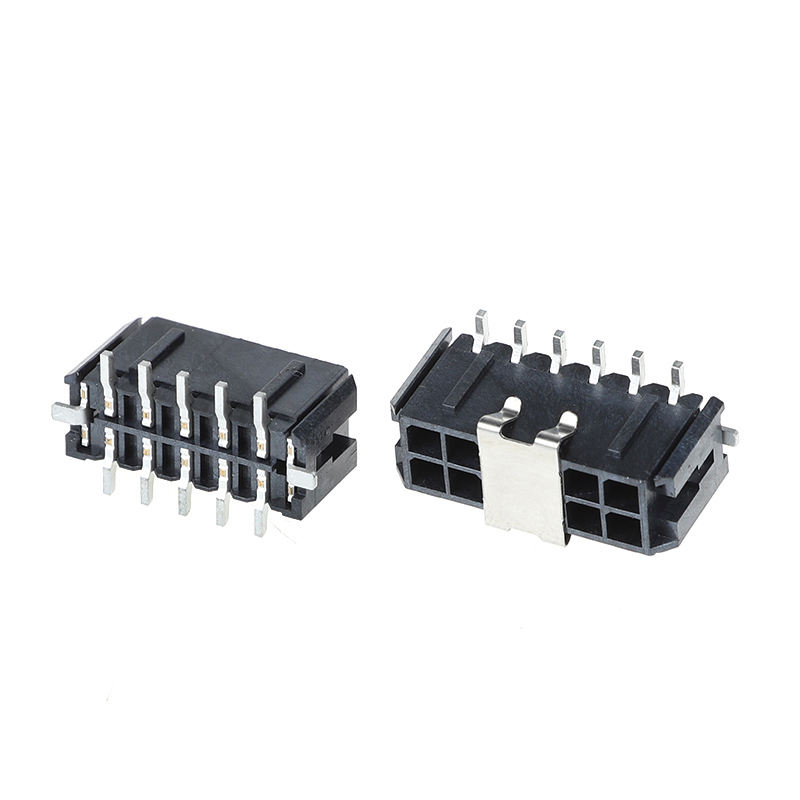

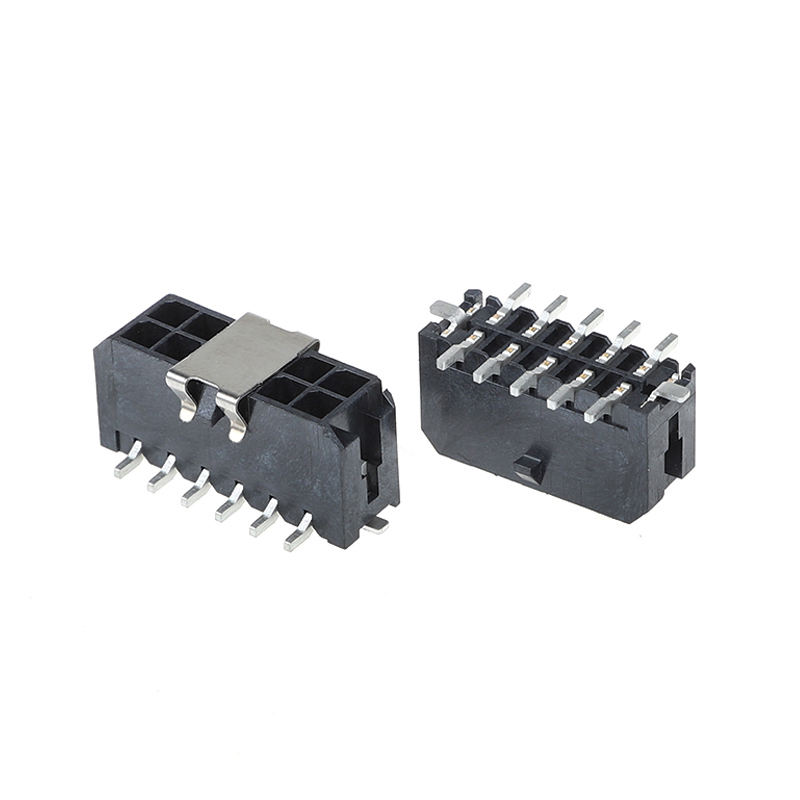

Малый вертикальный разъем MX3.0мм с двойным рядом 4P-24P для автомобилей, заменяет MOLEX43045 4P-24P ВЕРТИКАЛЬНЫЙ СТИКЕР ДЛЯ ПЕЧАТНОЙ ПЛАТЫ
Основные преимущества продукта
Вертикальный разъем для печатных плат с двойным рядом и шагом 3,0 мм, автомобильный и промышленный класс, прямая замена серии Molex 43045
- Шаг: 3,0 мм, двойной ряд, вертикальный тип SMT-стикер, диапазон: от 4P до 24P
- Корпус с огнестойкостью UL94V-0, без галогенов, соответствует промышленным и автомобильным требованиям по низкому дымовыделению
- Оптимизированная конструкция замка: защита от вибрации, предотвращает случайное рассоединение при сильных ударах и вибрации
- Полный комплект для соединения: корпус + обжимные клеммы поставляются вместе для комплексного снабжения
- Вертикальный монтаж SMT, компактный размер, экономит место на печатной плате
Технические характеристики
| Наименование |
Детали |
| Электрические характеристики |
Номинальный ток: 8А на цепь
Номинальное напряжение: 250В переменного тока
Сопротивление изоляции: ≥1000 МОм
Сопротивление контакта: ≤20 мОм
Испытательное напряжение: 1500В переменного тока/мин |
| Механические характеристики |
Шаг: 3,0 мм, двойной ряд, вертикальный SMT
Количество полюсов: 4P, 6P, 8P, 10P, 12P, 14P, 16P, 18P, 20P, 22P, 24P
Циклы соединения: ≥500 раз
Сила удержания: Усиленный замок, защита от рассоединения при вибрации |
| Материал и покрытие |
Корпус: PBT, UL94V-0, без галогенов
Материал клеммы: Медный сплав
Покрытие: Доступно луженое / золотое покрытие |
| Экологические характеристики |
Рабочая температура: -40°C ~ +105°C
Соответствует требованиям автомобильных и промышленных суровых условий эксплуатации |
| Руководство по пайке |
Совместимость с пайкой оплавлением SMT
Пиковая температура: максимум 260°C, максимум 10с
Вертикальный монтаж стикера на печатную плату |
Перекрестная ссылка / Альтернативная замена
Прямая замена для всемирно известных брендов, тот же форм-фактор и распиновка:
- MOLEX: серия 43045 (вертикальный разъем 4P~24P)
- JST: эквивалентная серия 3,0 мм с двойным рядом, вертикальная
- AMP/TE: совместимые вертикальные разъемы для печатных плат с шагом 3,0 мм и двойным рядом
Примечание: Перед серийным производством проверьте назначение контактов и механические размеры.
Преимущества продукта
- Замок с защитой от вибрации: решает проблему случайного рассоединения в условиях вибрации в промышленных / автомобильных условиях
- Без галогенов + пластик UL94V-0: соответствует требованиям пожарной безопасности и экологическим нормам
- Полный комплект поставки: корпус + клеммы, без необходимости отдельного поиска
- Тот же форм-фактор печатной платы, что и у Molex43045, прямая замена без перепроектирования печатной платы
- Строгий контроль размеров, стабильный выход SMT для массовой сборки
Применение
✅ Автомобильная электроника: блоки управления автомобилем, освещение, проводка датчиков
✅ Промышленное оборудование: ПЛК, сервоприводы, промышленные контроллеры
✅ Бытовая техника: платы управления мощной бытовой техникой
✅ Блоки питания, системы управления батареями, медицинское и коммуникационное оборудование
Метод упаковки
- Стандарт: Упаковка в антистатический пакет
- Опционально: Упаковка в белый / нейтральный картонный ящик. По запросу доступны индивидуальные этикетки и штрих-коды.
Способ оплаты
Доступны EXW, FOB, CIF, CPT, T/T, L/C
Срок выполнения
- Образцы: 3 рабочих дня
- Массовый заказ: 1-2 недели
Заводской сертификат и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001
- MOQ: Низкий MOQ для стандартных позиций
- Политика в отношении образцов: Бесплатные образцы доступны/ Быстрая доставка образцов. Индивидуальное обслуживание: Индивидуальное количество контактов, толщина покрытия, сборка кабельных жгутов, специальная упаковка и маркировка.
Руководство по выбору клиента
- Подтвердите количество полюсов: выберите от 4P до 24P в зависимости от ваших требований к цепи
- Рабочая среда: Для использования в условиях сильной вибрации в автомобильной / промышленной сфере предпочтительна данная вертикальная версия с защитой от рассоединения
- Проверка температуры: Убедитесь, что рабочая температура находится в пределах -40°C ~ +105°C
- Выбор покрытия: Оловянное покрытие для общего использования; золотое покрытие для высоконадежных сигнальных приложений
- Предложение по прототипированию: Тестируйте бесплатные образцы перед валидацией проекта в массовом производстве
- Совместимость: Сравните размеры и определения контактов при замене деталей Molex/JST/TE
FAQ
1. В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?О: В нашем каталоге представлено большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для его производства. Для справки, изготовление обычной пресс-формы займет около 35-45 дней.
3. В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
4. В: Что насчет вашего срока доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
5. В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга от двери до двери. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строго следуем ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Все наши продукты будут протестированы CCD.
8. В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много позиций, невозможно перечислить все цены, а цены меняются в зависимости от стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам позиций; мы тщательно проверим их по одной и предоставим вам спецификацию и прайс-лист.
9. В: Можете ли вы изготавливать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном кабельные жгуты). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
