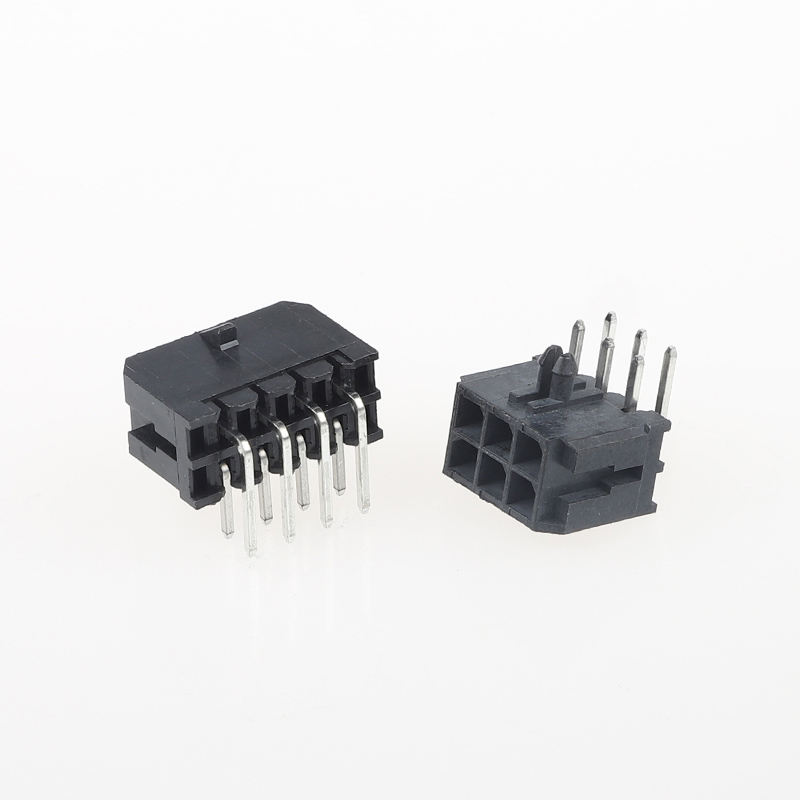

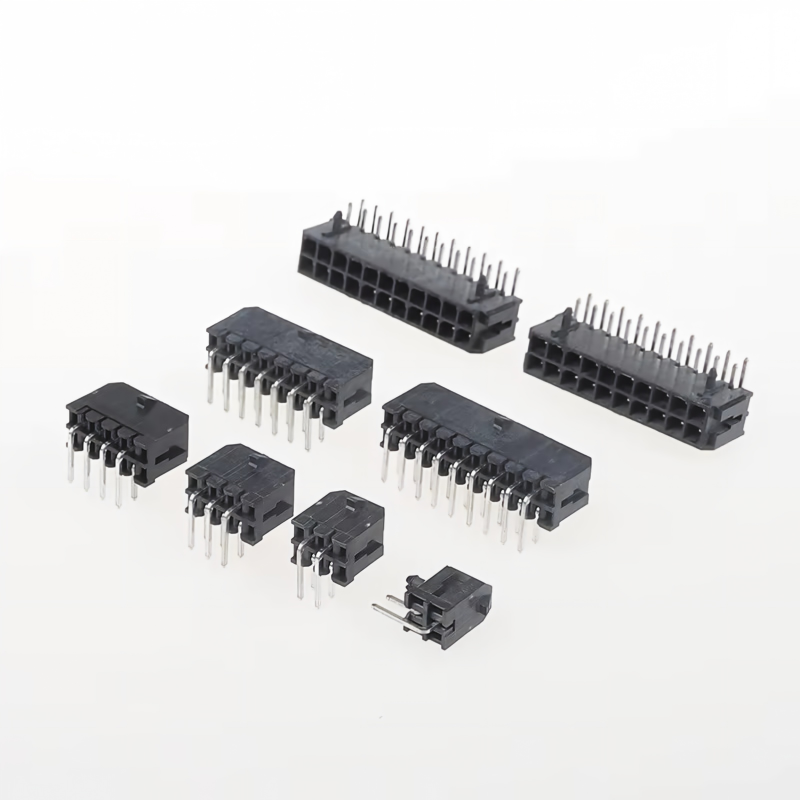

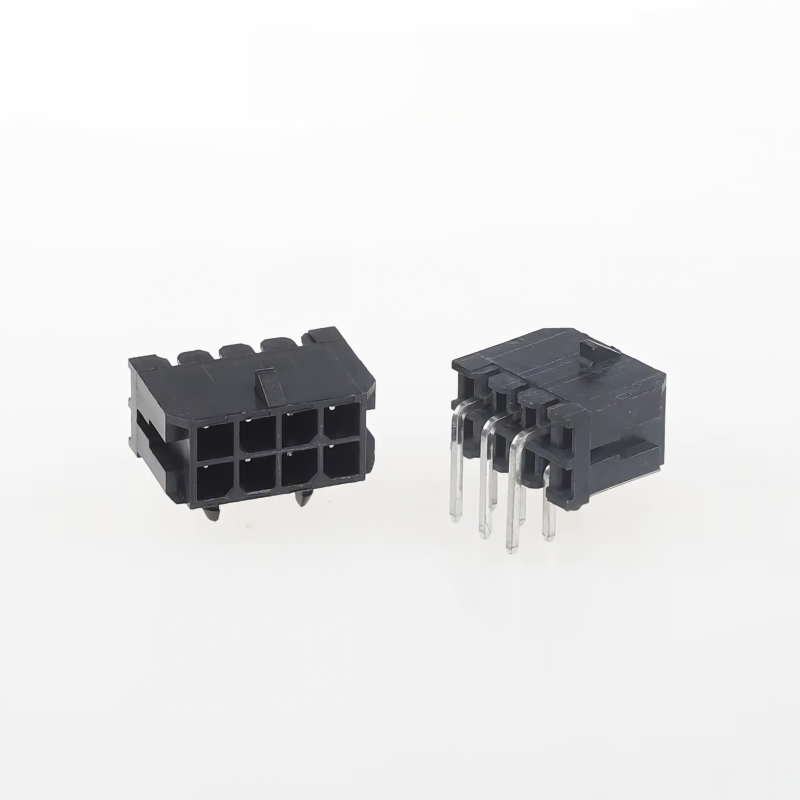

Соединители электрических проводов MX3.0 с шагом 3,0 мм Разъем R/A SMD и клеммы Разъем для печатной платы
Основные характеристики продукта
- Класс пламени корпуса: UL94V-0, безгалогенный, малотоксичный дым для проектов по производству промышленной и бытовой техники.
- Антивибрационная положительная блокировка: Усиленная конструкция защелкивающегося замка для предотвращения случайного разъединения при постоянной вибрации (критически важно для промышленных предприятий и автомобильных аксессуаров)
- Полная система: Полный комплект поставки, включая пластину R/A SMD, соответствующий корпус и обжимные клеммы.
- **Шаг 3,0 мм, угловой монтаж на поверхность, однорядное соединение провод-плата для передачи питания и сигнала.
- Соответствует RoHS и REACH
Технические характеристики
| Элемент |
Параметр |
| Электрические характеристики |
| Номинальный ток |
5А на контакт |
| Номинальное напряжение |
250 В переменного/постоянного тока |
| Контактное сопротивление |
≤20 мОм |
| Сопротивление изоляции |
≥1000МОм |
| Выдерживание напряжения |
1000 В переменного тока, 1 мин. |
| Механические характеристики |
| Циклы спаривания |
≥300 раз |
| Несопряженное удержание |
Запирающая конструкция, предотвращающая падение, выдерживает испытание на вибрацию. |
| Калибр провода |
AWG#20 ~ AWG#28 |
| Подача |
3,0 мм |
| Тип крепления |
Прямоугольный SMD |
| Позиции |
2P~24P настраиваемый |
| Материал и покрытие |
| Жилье |
Нейлон66, UL94V-0, без галогенов, черный |
| Материал клеммы |
Фосфорная бронза |
| Покрытие |
Луженый (Стандартный); Позолота опционально для обеспечения высокой надежности сигнала |
| Руководство по окружающей среде и пайке |
| Рабочая температура |
-40℃ ~ +105℃ |
| Температура оплавления SMD |
Макс. 260 ℃, соответствует стандарту пайки IPC |
| Согласие |
RoHS, ДОСТИГНУТЬСЯ |
Перекрестная ссылка/Альтернативная замена
Наш разъем SMD MX3.0 R/A механически и электрически взаимозаменяем с этой серией и является прямой заменой для снижения затрат:
- Molex: серия Micro-Fit 3.0 (серия 43640/43645/43650)
- JST: эквивалентная серия R/A SMD с шагом 3,0 мм по принципу «провод-плата»
- TE (AMP): эквивалент прямоугольного SMD-разъема «провод-плата» 3,0 мм.
Примечание. Перед массовым производством проверьте количество контактов и площадь печатной платы.
Преимущества продукта
- Виброустойчивый замок: Принудительная фиксация предотвращает случайное отсоединение движущегося и вибрирующего оборудования, устраняя риск сбоя в работе из-за ослабления соединений.
- Безгалогенный корпус UL94V-0: Безопасно для промышленного управления, бытовой техники и автомобильных аксессуаров.
- Полная поставка спецификации: Универсальная покупка: пластина SMD + корпус + обжимные клеммы, никаких проблем с поиском нескольких поставщиков.
- Стабильная пайка SMD: Оптимизированная ножка для поверхностного монтажа, хорошая паяемость, низкий уровень образования отложений при сборке печатной платы.
- Экономичная альтернатива: Совместимость по выводам с разъемами международных брендов, что позволяет снизить стоимость спецификации без ущерба для надежности.
Приложение
✅ Промышленная автоматизация, сервоуправление, периферийные устройства ПЛК
✅ Бытовая техника: Кондиционер, стиральная машина, модуль питания.
✅ Автомобильная вспомогательная электроника, освещение автомобиля и жгут датчиков
✅ Передача питания и сигналов для робототехники, медицинского оборудования, систем управления батареями
Способ упаковки
- Стандарт: Антистатическая упаковка в пакет.
- Опционально: белая/нейтральная картонная упаковка. Индивидуальная упаковочная этикетка и штрих-коды доступны по запросу.
Способ оплаты
EXW, FOB, CIF, CPT, T/T, L/C доступны
Время выполнения
- Образцы: 3 рабочих дня
- Массовый заказ: 1–2 недели.
Заводской сертификат и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001.
- MOQ: низкий минимальный заказ для стандартных товаров
- Политика образца: Доступны бесплатные образцы/ Быстрая доставка образцов.Индивидуальное обслуживание: индивидуальное количество контактов, толщина покрытия, сборка жгута проводов, специальная упаковка и маркировка.
Руководство по выбору клиентов
- Подтвердите количество контактов и требуемый ток: Лужение силовой цепи; Позолота рекомендуется для сигнала низкого уровня.
- Проверьте максимальную рабочую температуру и уровень вибрации вашего оборудования; Наша конструкция замка предпочтительна для условий с высокой вибрацией.
- Площадь печатной платы: используйте предоставленную нами площадь печатной платы, соответствующую нашей пластине R/A SMD.
- Выбор провода: AWG#20~#28, соответствующий диапазон обжима клемм.
- Перед массовой проверкой проекта настоятельно рекомендуется провести предварительное тестирование.
Часто задаваемые вопросы
1. Вопрос: есть ли у вас каталог? Можете ли вы прислать мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. Вопрос: Я не могу найти товар в вашей ката.лог. Можете ли вы сделать этот продукт для меня?
О: В нашем каталоге представлена большая часть нашей продукции, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас ее нет, мы также можем спроектировать и изготовить новую форму для ее производства. Для справки, изготовление обычной формы займет около 35-45 дней.
3. Вопрос: Можете ли вы предоставить образец? Эти образцы бесплатны?
О: Да, мы предоставляем 5-10 бесплатных образцов разъемов для тестирования. Но вы должны оплатить стоимость доставки
4. Вопрос: Как насчет времени доставки?
О: товары на складе доставляются в течение 1 дня; товары по индивидуальному заказу доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
О: небольшие посылки отправляются экспресс-почтой, например DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Большие посылки мы можем отправить по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб, причиненный товару во время доставки.
6. Вопрос: Какие платежи вы принимаете? Могу ли я заплатить юаней?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете. И вы можете оплатить в юанях. Без проблем.
7. Вопрос: Как насчет контроля качества вашей компании?
О: Строго следуйте ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Все наши продукты будут протестированы CCD.
8. Вопрос: Мне нужен прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на всю нашу продукцию. Поскольку у нас так много товаров, невозможно перечислить все цены, а цены меняются в зависимости от затрат на материалы и количества. И вы можете предоставить нам список всего, что вам нужно; Мы тщательно подтвердим один за другим и предоставим вам спецификацию и прайс-лист
9. Вопрос: Можете ли вы изготовить продукцию по индивидуальному заказу и индивидуальную упаковку?
А: Да. Мы сделали много индивидуальных
продукты для наших клиентов раньше (в основном жгуты проводов). Что касается индивидуальной упаковки, проблем нет; мы можем разместить ваш логотип или другую информацию на упаковке. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. Вопрос: Какие сертификаты у вас есть?
А: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
