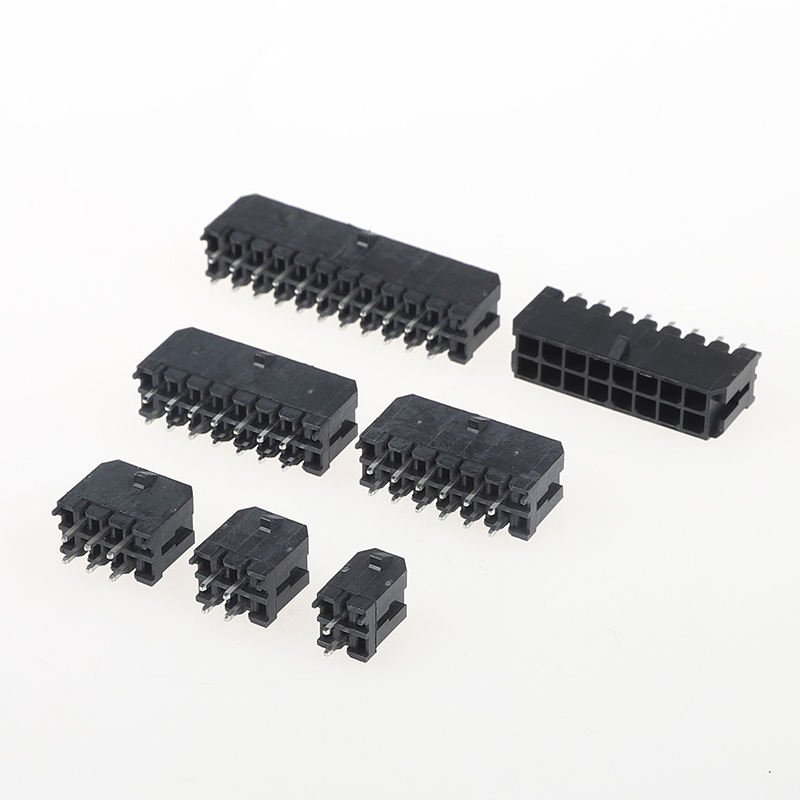

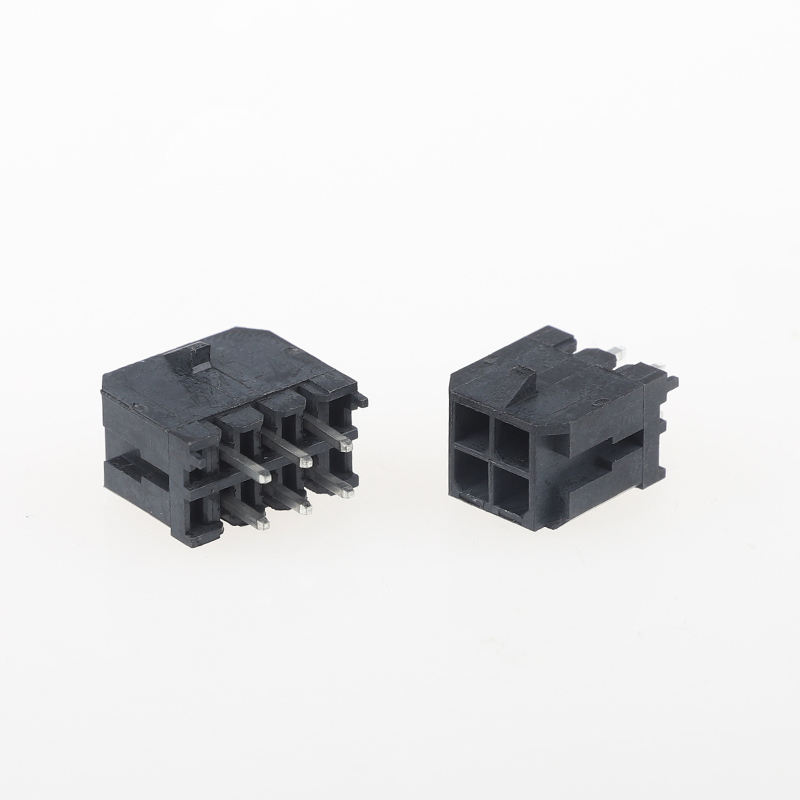

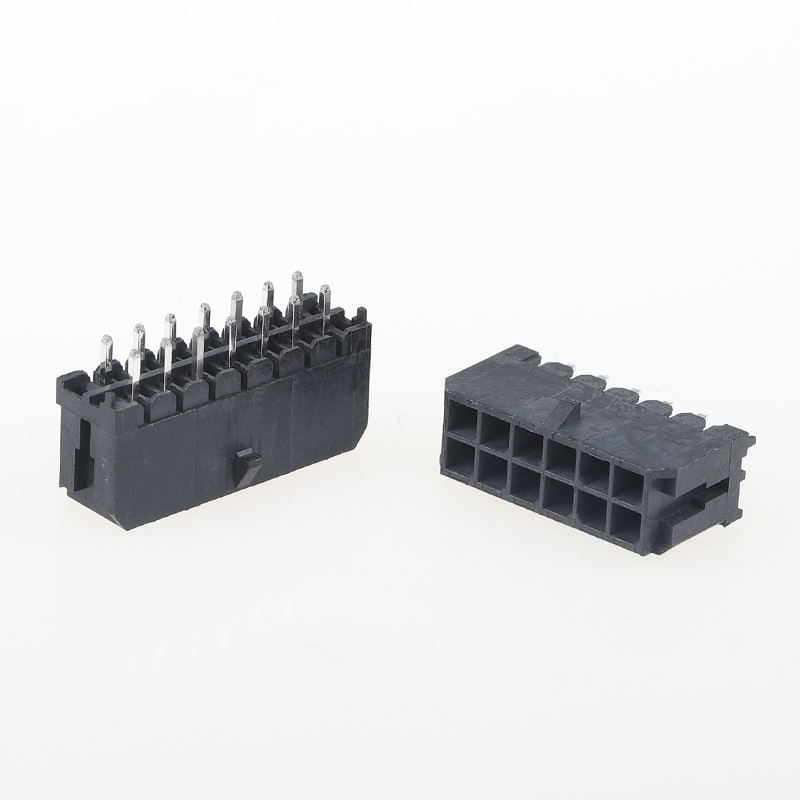

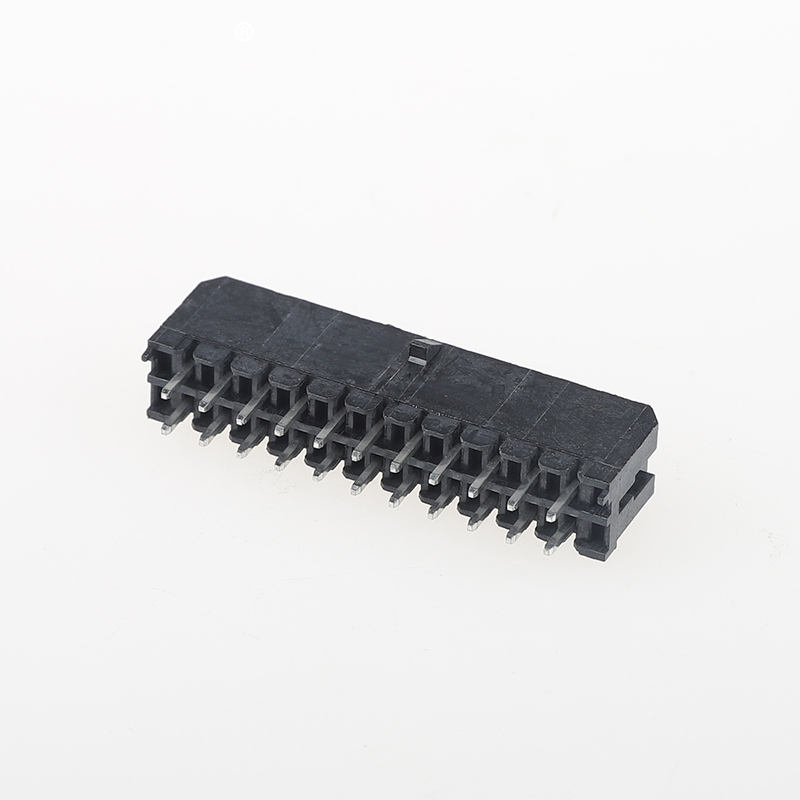

MX3.0 Металлическая двухрядная пряжка, прямой штифтовый разъем, шаг 3,0 мм, шаг 180 градусов, 43045, маленький разъем 5557, винтовые разъемы для печатной платы питания
Основные характеристики продукта
- Огнестойкий корпус UL94V-0, не содержащий галогенов; соответствует требованиям безопасности промышленной и бытовой техники
- Усиленная металлическая пряжка с замком. Анти-разлучение; предотвращает случайное отключение при сильной вибрации в суровых промышленных и автомобильных условиях
- Комплексное системное решение: подходящий корпус + обжимные клеммы, единый поставщик
- Двухрядный, шаг 3,0 мм, штыревой разъем с прямым сквозным отверстием 180°, смешанное использование для питания и сигналов
- Соответствует RoHS и REACH
Технические характеристики
| Категория |
Элемент |
Параметр |
| Электрические характеристики |
Номинальное напряжение |
600 В переменного/постоянного тока |
| Номинальный ток |
До 8,5 А на контакт |
| Контактное сопротивление |
≤20 мОм |
| Сопротивление изоляции |
≥1000МОм |
| Выдерживать напряжение |
1500 В переменного тока, 1 мин. |
| Механические характеристики |
Циклы спаривания/отмены спаривания |
Мин 30 циклов |
| Силы удержания терминала |
≥24,5 Н |
| Антивибрационный |
Пройти промышленное испытание на случайную вибрацию, без прерывистого открытия. |
| Материал и покрытие |
Жилье |
PA66, UL94V-0, безгалогеновый, черный |
| Материал контактов/терминалов |
Медный сплав |
| Покрытие |
Яркое лужение (позолота опционально для версии повышенной надежности) |
| Экологические характеристики |
Рабочая температура |
-40℃ ~ +125℃ |
|
Температура хранения |
-45℃ ~ +130℃ |
| Руководство по пайке |
Волновая пайка |
Пик 260 ℃, максимум 5 с. |
| Ручная пайка |
350℃, ≤5 с на контакт |
| Примечание |
Избегайте повторной высокотемпературной пайки во избежание пластической деформации. |
Перекрестная ссылка/Альтернативная замена
Прямая замена серии Molex Micro-Fit 3.0 43045. Совместимый ответный корпус и клеммы соответствуют сериям 43020/43030. Также работает как экономичная замена серии 5557 во многих проектах по подключению электроэнергии.
Инженеры могут повторно использовать существующие печатные платы и инструменты для их подключения без необходимости серьезной переработки.
Преимущества продукта
- Антивибрационная металлическая защелка: Устраняет болезненную проблему клиентов, связанную с выскакиванием разъемов из-за вибрации в устройствах автоматизации/автомобилей.
- Безгалогенный пластик UL94V-0, более безопасный для бытовой техники и промышленного управления.
- Полный комплект собственного производства: штыревой разъем, корпус, обжимные клеммы, стабильная цепочка поставок.
- Короткое время поставки образцов и массового производства, гибкая настройка количества контактов
- Строгий 100% контроль перед отправкой, низкий уровень отказов контактов
Приложение
✅ Модули промышленной автоматизации, сервоприводов и управления питанием
✅ Бытовая техника, блоки питания и зарядные устройства
✅ Внутренние автомобильные силовые и сигнальные соединения
✅ Медицинское оборудование, телекоммуникационные системы и системы управления батареями
✅ Подключение питания печатной платы провод-плата
Способ упаковки
- Стандарт: Антистатическая упаковка в пакет.
- Опционально: белая/нейтральная картонная упаковка. Индивидуальная упаковочная этикетка и штрих-коды доступны по запросу.
Способ оплаты
EXW, FOB, CIF, CPT, T/T, L/C доступны
Время выполнения
- Образцы: 3 рабочих дня
- Массовый заказ: 1–2 недели.
Заводской сертификат и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001.
- MOQ: низкий минимальный заказ для стандартных товаров
- Образец политики:Поддержка бесплатных образцов/быстрая доставка образцов.Индивидуальное обслуживание: индивидуальное количество контактов, толщина покрытия, сборка жгута проводов, специальная упаковка и маркировка.
Руководство по выбору клиентов
- Подтвердите количество контактов: 22П ~ 2Стандарт 16P в наличии; свяжитесь с нами для более длинных цепей
- Снижение номинального тока: Уменьшите номинальный ток, когда несколько контактов нагружены вместе при высокой температуре окружающей среды.
- Вибрационная среда: необходимо использовать версию с металлической защелкой, чтобы предотвратить неожиданное отсоединение.
- Выбор материала: по умолчанию UL94V0, без галогенов; укажите позолоту, если требуется длительный цикл сопряжения
- Конструкция печатной платы: следуйте стандарту 43045 для прямой замены; проверьте температурный профиль пайки перед массовым производством
Часто задаваемые вопросы
1. Вопрос: есть ли у вас каталог? Можете ли вы прислать мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. Вопрос: Я не могу найти товар в вашей ката.лог. Можете ли вы сделать этот продукт для меня?
О: В нашем каталоге представлена большая часть нашей продукции, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас ее нет, мы также можем спроектировать и изготовить новую форму для ее производства. Для справки, изготовление обычной формы займет около 35-45 дней.
3. Вопрос: Можете ли вы предоставить образец? Эти образцы бесплатны?
О: Да, мы предоставляем 5-10 бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки
4. Вопрос: Как насчет времени доставки?
О: товары на складе доставляются в течение 1 дня; товары по индивидуальному заказу доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
О: небольшие посылки отправляются экспресс-почтой, например DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Большие посылки мы можем отправить по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб, причиненный товару во время доставки.
6. Вопрос: Какие платежи вы принимаете? Могу ли я заплатить юаней?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете. И вы можете оплатить в юанях. Без проблем.
7. Вопрос: Как насчет контроля качества вашей компании?
О: Строго следуйте ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Вся наша продукция будет протестирована CCD.
8. Вопрос: Мне нужен прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на всю нашу продукцию. Поскольку у нас так много товаров, невозможно указать все их цены в списке, а цены всегда меняются из-за стоимости и количества материалов. И вы можете предоставить нам список всего, что вам нужно; Мы тщательно подтвердим один за другим и предоставим вам спецификацию и прайс-лист
9. Вопрос: Можете ли вы изготовить продукцию по индивидуальному заказу и индивидуальную упаковку?
А: Да. Мы сделали много индивидуальных
продукты для наших клиентов раньше (в основном жгуты проводов). Что касается индивидуальной упаковки, нет проблем, поскольку мы размещаем на упаковке ваш логотип или другую информацию. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. Вопрос: Какие сертификаты у вас есть?
А: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
