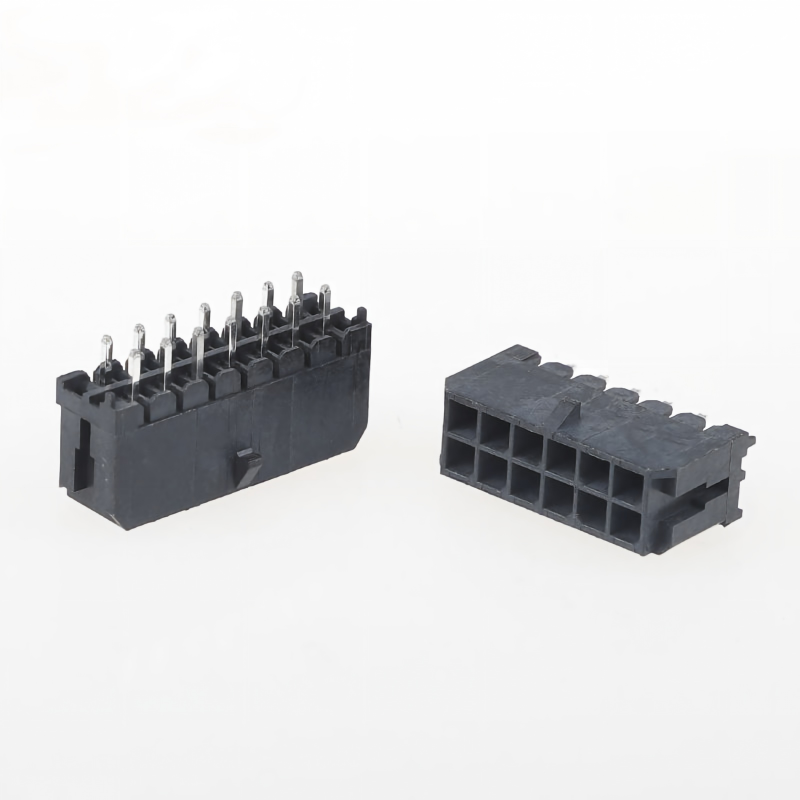

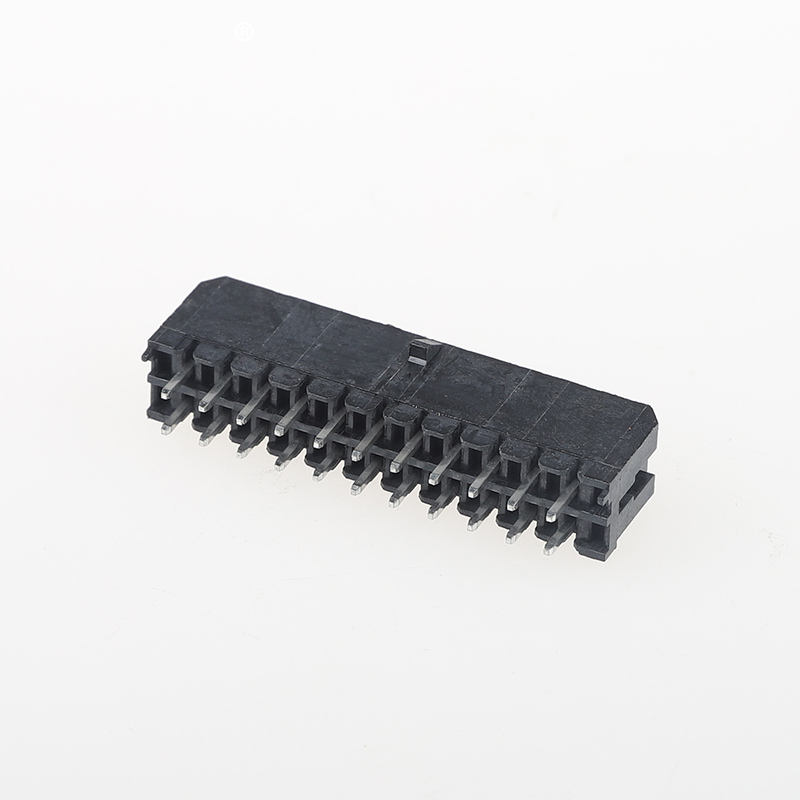

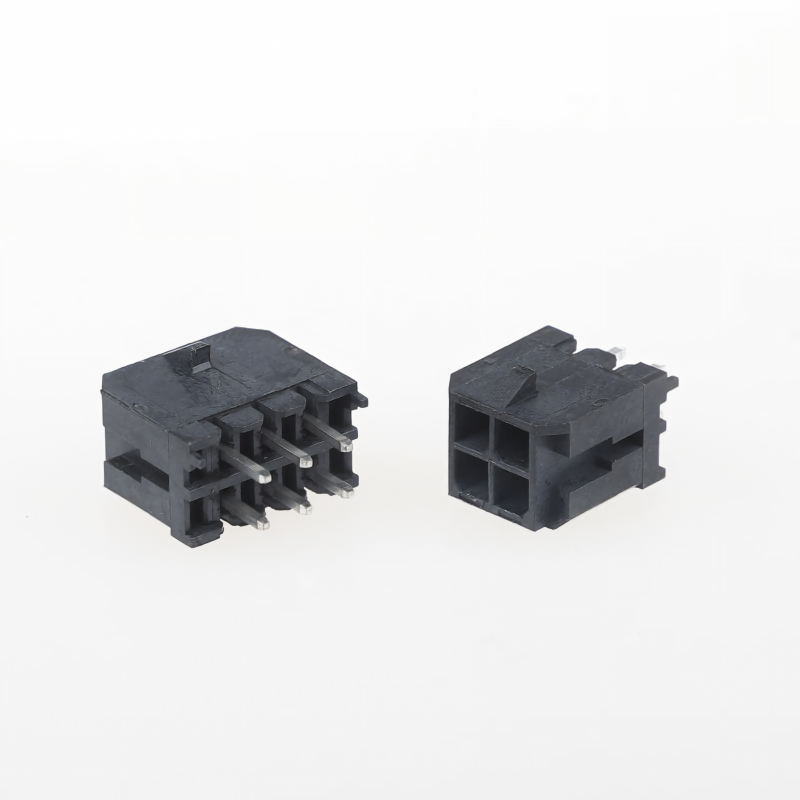

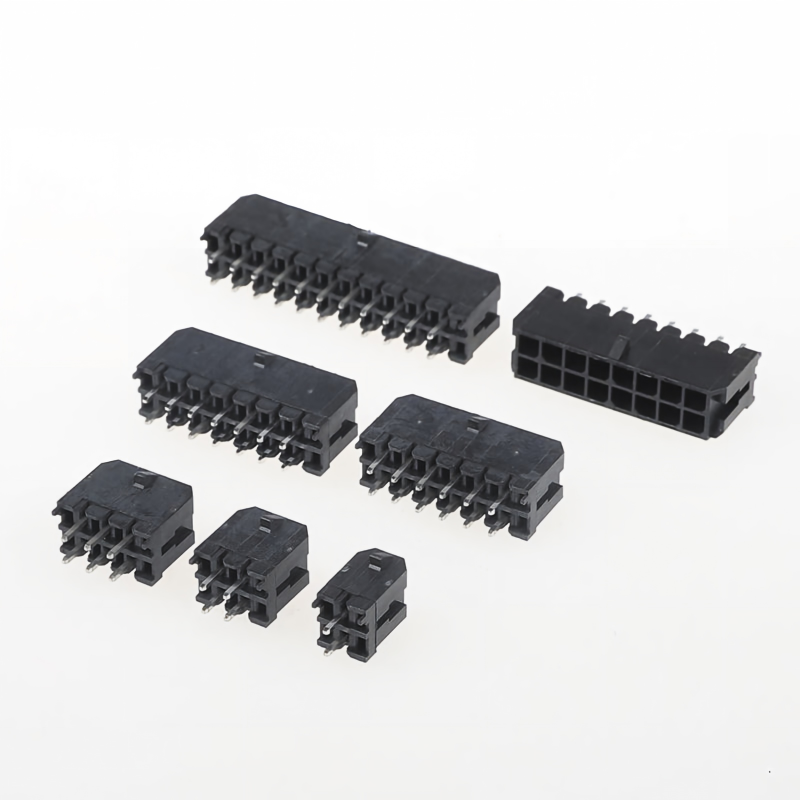

Разъем MX с шагом 3,0 мм, двухрядный, с прямым штырем, разъем провод-плата
Основные преимущества продукта
- Конструкция с фиксатором: Защита от отсоединения, обеспечивает слышимый и тактильный щелчок после полного соединения, предотвращает отсоединение разъема при постоянной вибрации для промышленного и автомобильного применения
- Материал корпуса: Огнестойкий UL94V-0, без галогенов, соответствует требованиям RoHS и REACH
- Полный комплект поставки: Продается как полный комплект, включающий корпус + обжимные клеммы, без необходимости отдельного поиска
- Двухрядный, с шагом 3,0 мм, прямой штыревой разъем для сквозного монтажа, поляризованная конструкция, предотвращающая неправильное подключение
- Широкий диапазон температур, стабильное контактное сопротивление для передачи питания и сигналов
Технические характеристики
| Категория |
Наименование |
Параметр |
| Электрические характеристики |
Номинальный ток |
Макс. 10 А на контакт |
| Номинальное напряжение |
600 В переменного/постоянного тока |
| Контактное сопротивление |
≤10 мΩ |
| Сопротивление изоляции |
≥5000 МОм |
| Испытательное напряжение |
1500 В переменного тока в течение 1 мин |
| Механические характеристики |
Шаг |
3,0 мм, двухрядный |
| Циклы соединения |
≥500 раз |
| Виброустойчивость |
10-2000 Гц, без разрыва соединения и отсоединения |
| Конструкция замка |
Фиксатор, поляризованный |
| Материал и покрытие |
Корпус |
Нейлон66, UL94V-0, без галогенов |
| Материал клеммы |
Медный сплав |
| Покрытие |
Оловянное покрытие (золотое покрытие опционально) |
| Условия эксплуатации |
Рабочая температура |
-40°C ~ +105°C |
| Соответствие |
RoHS 2.0, REACH |
| Руководство по пайке |
Метод пайки |
Волновая пайка/ручная пайка для сквозного монтажа |
| Температура и время пайки |
Макс. 260°C, ≤5 с |
| Диапазон проводов |
18-24 AWG |
Перекрестная ссылка / Альтернативная замена
Прямая замена без переделки для всемирно известных серий разъемов, та же монтажная схема и назначение контактов для экономии на перепроектировании печатных плат:
- Molex: Серия Micro-Fit 3.0: 43020, 43025, 43030, 43045
- JST: Двухрядная серия с шагом 3,0 мм для провод-плата
- AMP(TE): Двухрядный разъем питания для провод-плата с шагом 3,0 мм
Примечание: Перед серийным производством проверьте количество контактов и механические размеры. Образцы доступны для полной валидации.
Преимущества продукта
- Виброустойчивый фиксатор: Решает болевую точку инженеров: случайное отсоединение при промышленной/автомобильной вибрации
- Пластик UL94V-0 и без галогенов, соответствует строгим требованиям пожарной безопасности и экологическим требованиям для бытовой техники и промышленного управления
- Поставка полного комплекта: корпус + клеммы вместе, упрощает спецификацию и закупку
- Стабильная клемма из медного сплава с надежным оловянным покрытием, низкое контактное сопротивление, длительный срок службы
- Прямая совместимость с Molex / JST / TE AMP, снижает затраты на перепроектирование печатных плат
- Быстрые сроки изготовления образцов и серийного производства, гибкая настройка
Применение
✅ Оборудование для промышленной автоматизации, ПЛК, сервопривод
✅ Бытовая техника: кондиционер, водонагреватель, стиральная машина, блок питания
✅ Внутреннее управление автомобилем, подключение сигналов и питания аккумуляторной батареи
✅ Модуль питания, драйвер светодиодов, медицинское оборудование, умный счетчик
Метод упаковки
- Стандартный: антистатическая упаковка в пакеты
- Опционально: Упаковка в белую / нейтральную картонную коробку. По запросу доступны индивидуальные этикетки и штрих-коды.
Способ оплаты
Доступны EXW, FOB, CIF, CPT, T/T, L/C
Срок поставки
- Образцы: 3 рабочих дня
- Массовый заказ: 1-2 недели
Сертификаты фабрики и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001
- Минимальный объем заказа: Низкий минимальный объем заказа для стандартных позиций
- Политика в отношении образцов: Бесплатные образцы доступны / Быстрая доставка образцов. Индивидуальное обслуживание: Индивидуальное количество контактов, толщина покрытия, сборка кабельных жгутов, специальная упаковка и маркировка.Руководство по выбору клиента
Подтвердите требуемое количество контактов: 2
- 2P до 212P стандарт; доступно индивидуальное количество контактовПодтвердите калибр провода и максимальный рабочий ток
- Среда с сильной вибрацией: Обязательно используйте версию с фиксатором, чтобы предотвратить отсоединение
- Проект, требующий пожарной безопасности: Подтвердите версию UL94V0 + без галогенов
- Замена между брендами: Сначала протестируйте образцы на совместимость перед серийным производством
- Пайка: Соблюдайте температурный предел пайки для сквозного монтажа, чтобы избежать плавления пластикового корпуса
- Часто задаваемые вопросы
1. В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?
О: В нашем каталоге представлено большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую оснастку для его производства. Для справки, изготовление обычной оснастки займет около 35-45 дней.3. В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
4. В: Что насчет вашего срока доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
5. В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга от двери до двери. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Все наши продукты будут протестированы с помощью CCD.
8. В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно перечислить все цены, а цены меняются в зависимости от стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
9. В: Можете ли вы изготавливать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном кабельные жгуты). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
