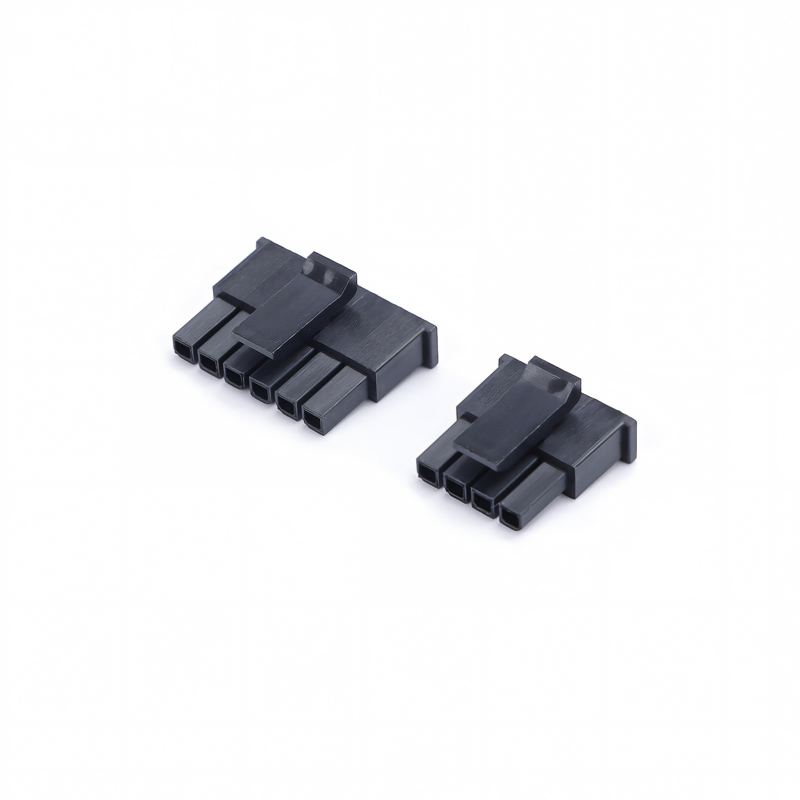

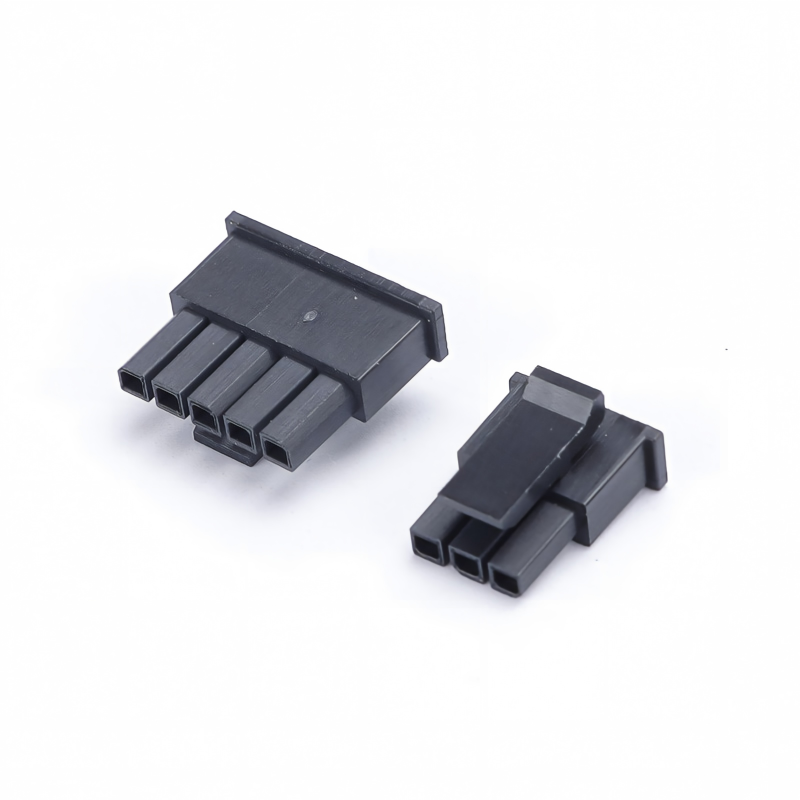

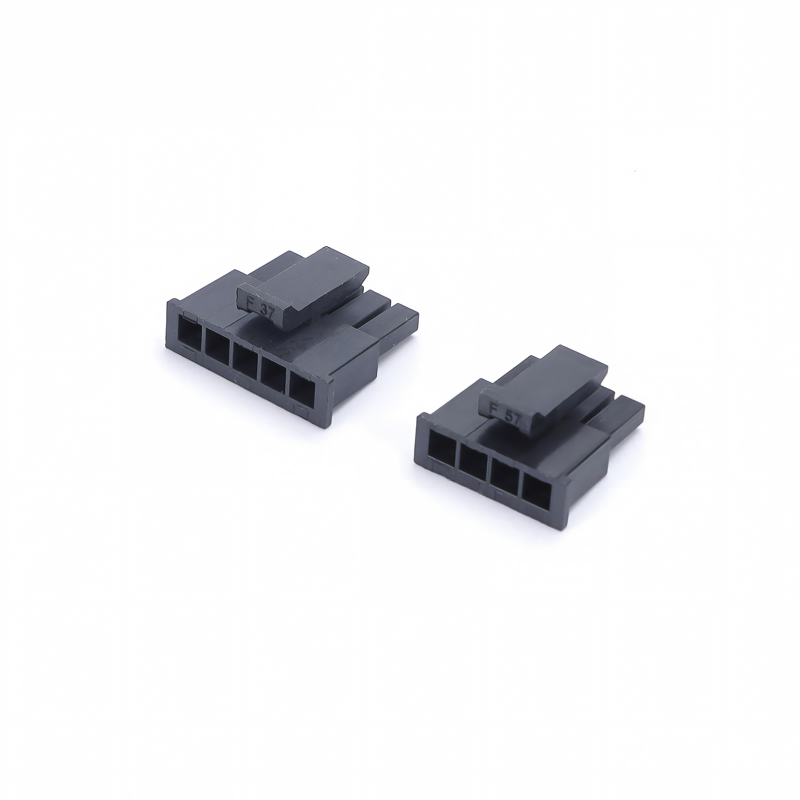

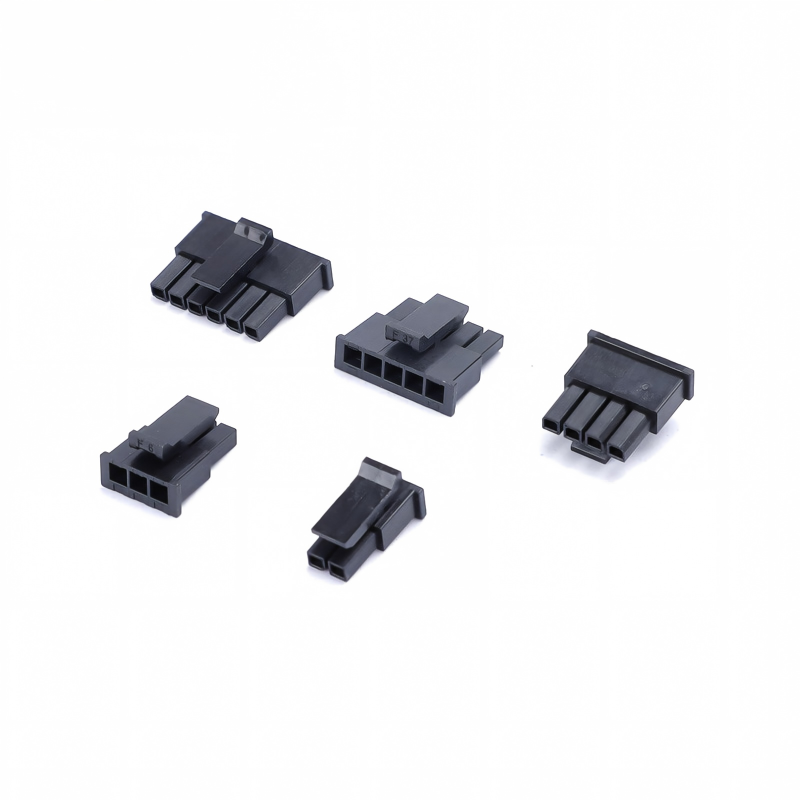

Однорядный штекер питания 3,0 мм с резиновой защелкой 5557 для разъемов печатных плат
Основные характеристики продукта
- Шаг: 3,0 мм, однорядный штекер питания, модель 5557
- Корпус: огнестойкий UL94V-0, без галогенов, соответствует требованиям безопасности промышленных и бытовых приборов
- Усиленная конструкция с резиновой защелкой, защита от вибрации, предотвращает случайное отсоединение при сильной промышленной/автомобильной вибрации
- Полный комплект поддержки: доступны соответствующие корпуса + обжимные клеммы
- Компактная конструкция, стабильная передача питания для соединения провод-плата
Технические характеристики
| Пункт |
Детали |
| Электрические характеристики |
Номинальный ток: макс. 5 А на контакт
Номинальное напряжение: 250 В переменного тока
Сопротивление изоляции: ≥1000 МОм
Сопротивление контакта: < 20 мОм
Испытательное напряжение: 1500 В переменного тока/мин |
| Механические характеристики |
Шаг: 3,0 мм
Количество позиций: настраиваемое от 2P до 24P
Циклы соединения: ≥500 раз
Усилие соединения: низкое усилие вставки; фиксация защелкой для предотвращения отсоединения
Удержание: усиленная защелка корпуса против вибрации и падения |
| Материал и покрытие |
Корпус: нейлон UL94V-0, без галогенов
Клемма: медный сплав, луженое покрытие (золотое покрытие опционально)
Защелка: встроенный замок с резиновой оболочкой |
| Экологические характеристики |
Рабочая температура: -40℃ ~ +105℃
Соответствует требованиям промышленных и легких автомобильных вибрационных сред |
| Руководство по пайке |
Температура пайки: макс. 260℃, макс. 5с при пайке оплавлением
Пайка сквозных отверстий печатной платы |
Перекрестная ссылка / Альтернативная замена
Прямая совместимая замена для всемирно известных брендов:
- JST: серия EH
- Molex: серия 5557
- AMP/TE: эквивалентные однорядные разъемы питания 3,0 мм для соединения провод-плата
Примечание: Шаг контактов, конструкция блокировки и посадочное место взаимозаменяемы для прямой замены.
Преимущества продукта
- Фиксация резиновой защелкой против вибрации: решает проблему случайного отсоединения в вибрирующем оборудовании
- Корпус UL94V-0 и без галогенов, безопаснее для высокотемпературных промышленных и бытовых электроприборов
- Полный комплект поставки: корпус + клеммы, комплексное снабжение
- Взаимозаменяемость с разъемами JST/Molex/TE 3,0 мм, простота перепроектирования и замены в спецификациях
- Стабильные луженые медные клеммы, низкое контактное сопротивление, надежная передача питания
Применение
✅ Промышленное управляющее оборудование
✅ Бытовая техника (кондиционер, водонагреватель, блок питания)
✅ Легкая автомобильная внутренняя проводка
✅ Блоки питания и ИБП
✅ Светодиодный драйвер
✅ Медицинское вспомогательное оборудование
✅ Соединение питания провод-плата
Метод упаковки
- Стандартная: антистатическая упаковка в пакеты
- Опционально: упаковка в белый / нейтральный картонный ящик. По запросу доступны индивидуальные этикетки и штрих-коды.
Способ оплаты
Доступны EXW, FOB, CIF, CPT, T/T, L/C
Срок поставки
- Образцы: 3 рабочих дня
- Массовый заказ: 1–2 недели
Заводской сертификат и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001
- MOQ: Низкий MOQ для стандартных позиций
- Политика в отношении образцов: Бесплатные образцы доступны / Быстрая доставка образцов. Индивидуальное обслуживание: Индивидуальное количество контактов, толщина покрытия, сборка кабельных жгутов, специальная упаковка и маркировка.
Руководство по выбору для клиента
- Подтвердите количество контактов (2P~24P) и требуемый номинальный ток
- Проверьте рабочую температуру и уровень вибрации вашего оборудования; рекомендуется версия с защелкой для сценариев с высокой вибрацией
- Проверьте посадочное место на печатной плате при замене деталей JST/Molex/TE
- Выберите луженое/золотое покрытие в зависимости от требований к коррозии и сроку службы
- Подтвердите требование отсутствия галогенов и огнестойкости перед окончательным утверждением спецификации
FAQ
1. В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня? О: В нашем каталоге представлено большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для его производства. Для справки, изготовление обычной пресс-формы займет около 35-45 дней.
3. В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
4. В: Что насчет вашего срока доставки?
О: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней.
5. В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга "от двери до двери". Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строго следуем ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Все наши продукты будут протестированы CCD.
8. В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно перечислить все цены, а цены меняются в зависимости от стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам товаров; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
9. В: Можете ли вы изготавливать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном кабельные жгуты). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
