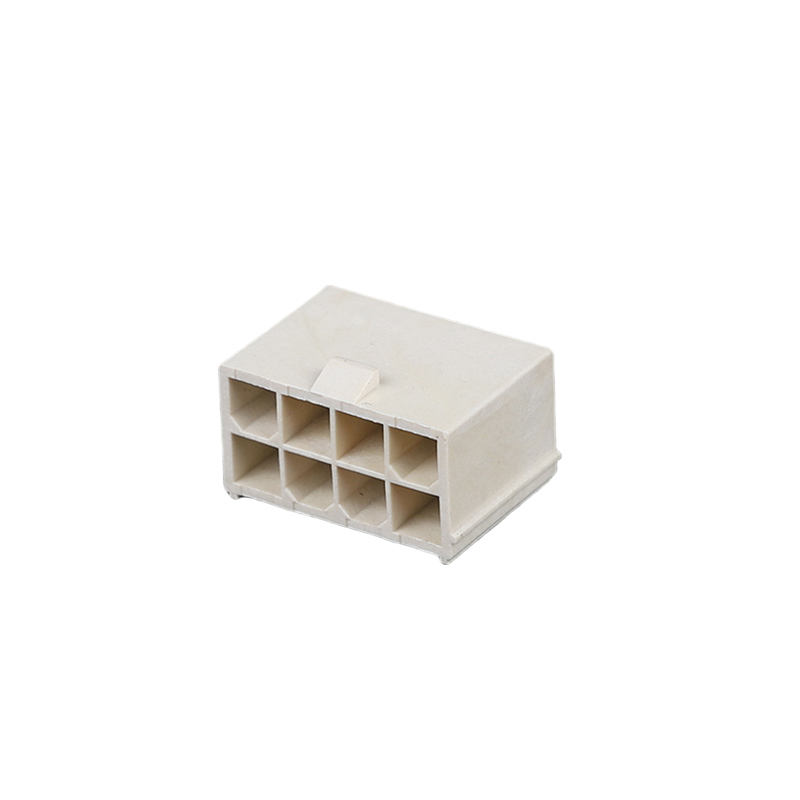

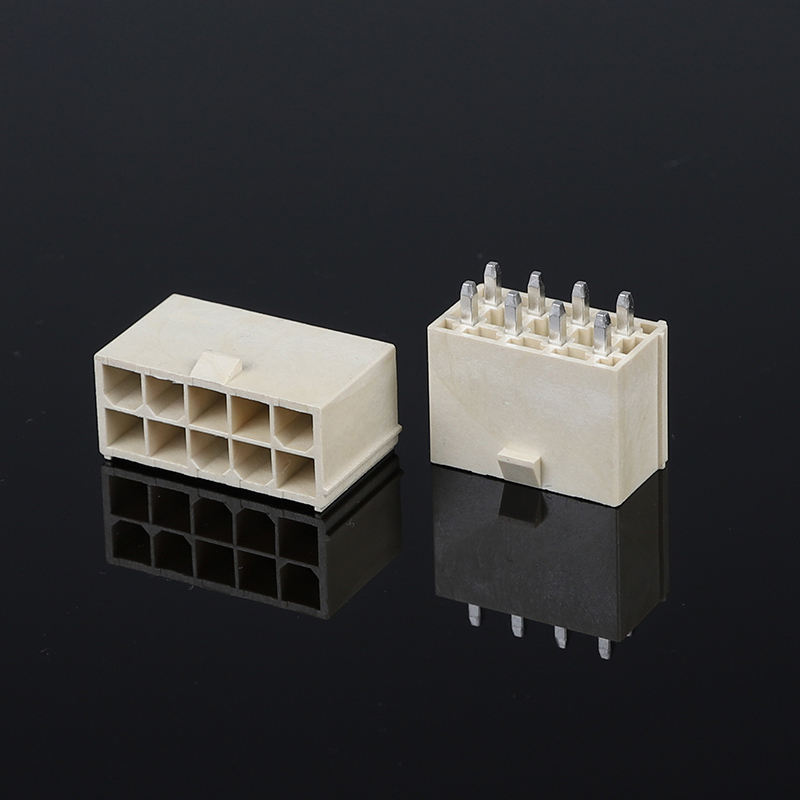

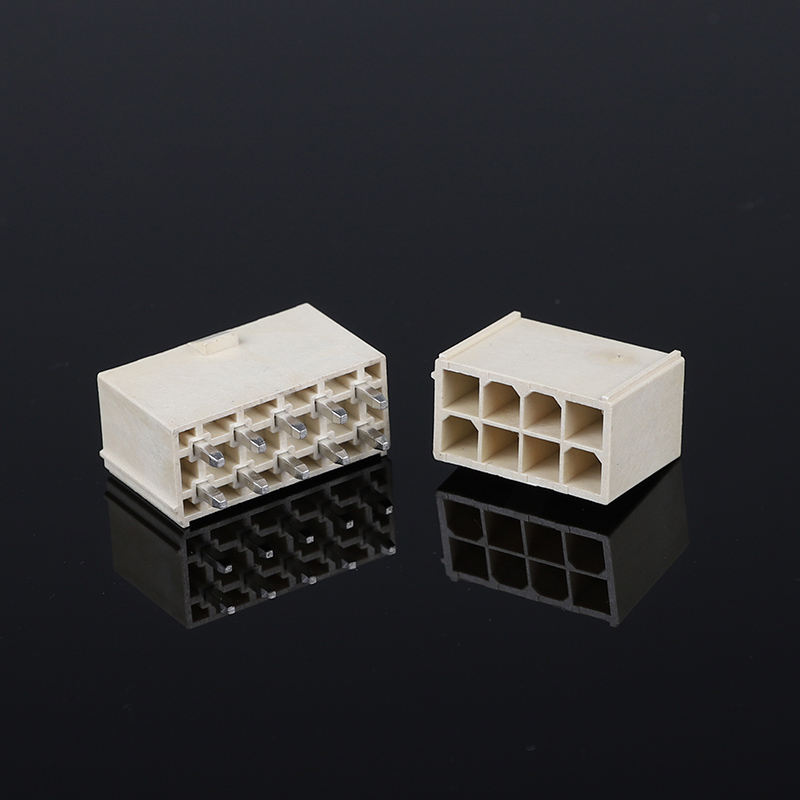

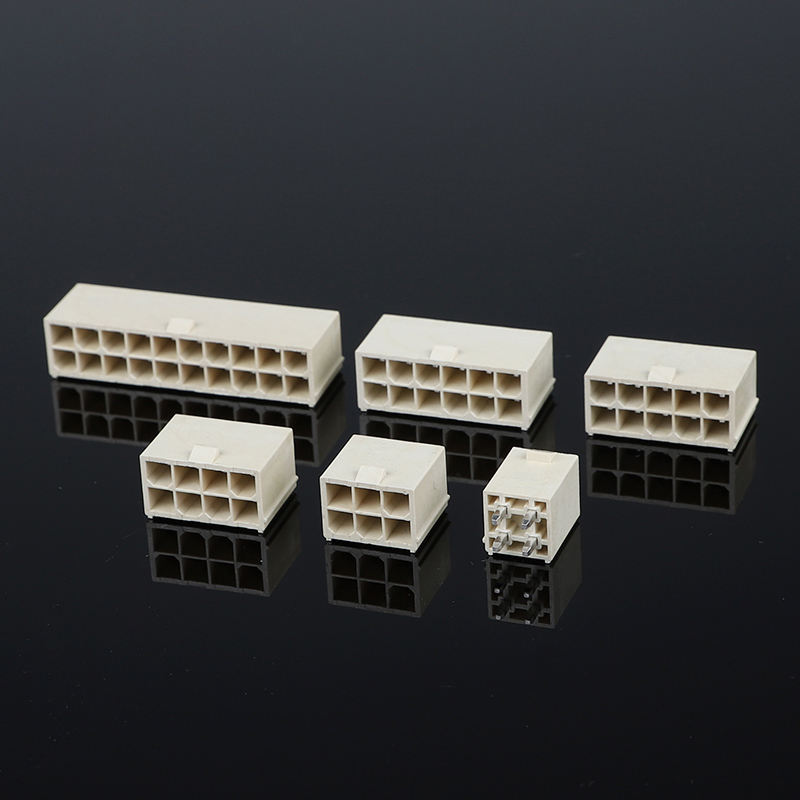

Краткий обзор: 2-рядный прямой штыревой разъем питания ATX с шагом 4,2 мм серии 5557/5569, корпус LCP с высокой термостойкостью, UL94V-0, без галогенов. Конструкция с фиксатором от случайного отсоединения для промышленных и автомобильных применений с сильной вибрацией. Доступен полный комплект корпуса и клемм.
Основные преимущества продукта
✅ Огнестойкость и экологичные материалы: Корпус LCP, класс огнестойкости UL94V-0, без галогенов, соответствует экологическим требованиям для промышленного и бытового оборудования
✅ Двойной фиксатор против вибрации и случайного отсоединения: Усиленный двухрядный фиксирующий зажим предотвращает случайное отсоединение при непрерывных ударах и вибрации в суровых промышленных / автомобильных условиях
✅ Полный комплект компонентов: Комплект включает пластиковый корпус (оболочку) + обжимные клеммы, комплексная закупка
✅ Высокотемпературный материал LCP: Стабильная производительность при пайке SMT, выдерживает высокие рабочие температуры окружающей среды
Технические характеристики
| Наименование |
Детали |
| Шаг |
4,2 мм |
| Структура |
Двухрядный, прямой штырь, с фиксатором |
| Модель |
Серия 5557 / 5569 |
| Электрические характеристики |
| Номинальный ток |
9А на цепь |
| Номинальное напряжение |
250В переменного тока |
| Сопротивление контакта |
≤20 мΩ |
| Сопротивление изоляции |
≥1000 МОм |
| Испытательное напряжение |
1500В переменного тока в течение 1 мин |
| Механические характеристики |
| Циклы вставки / извлечения |
≥1000 циклов |
| Сила фиксации |
Усиленный двойной фиксатор, предотвращает отсоединение при вибрации |
| Сила удержания контакта |
Соответствует стандарту IEC по испытаниям на вибрацию и удар |
| Материал, покрытие и экология |
| Материал корпуса |
Высокотемпературный LCP |
| Класс огнестойкости |
UL94V-0, без галогенов |
| Материал основания клеммы |
Медный сплав |
| Покрытие |
Оловянное покрытие (золотое покрытие опционально) |
| Рабочая температура |
-40℃ ~ +125℃ |
| Руководство по пайке |
Совместимость с пайкой SMT; пиковая температура пайки оплавлением ≤260℃, максимум 10 с |
Перекрестные ссылки / Альтернативная замена
Прямая совместимая замена для всемирно известных брендов:
- JST: серия 5557 / 5569
- Molex: серия 3901
- TE (AMP): разъемы питания ATX с шагом 4,2 мм
Примечание: Количество контактов должно совпадать при перекрестном использовании.
Особенности продукта
- Стандартный шаг 4,2 мм, двухрядное расположение прямых штырей, классическая конструкция разъема питания ATX
- Двойной механизм фиксации предотвращает случайное отсоединение при вибрации
- Высокотемпературный пластик LCP, стабилен при высоких температурах при пайке и в рабочих условиях
- Огнестойкость UL94V-0, без галогенов, соответствует экологическим нормам
- Полное решение: корпус + клеммы, простая сборка
Преимущества продукта
- Конструкция с фиксатором от выпадения: Решает проблему клиентов, связанную с ослаблением и отсоединением разъема при вибрации для промышленного и бортового оборудования
- Термостойкий LCP, без деформации при пайке оплавлением
- Строгий контроль материалов: UL94-0 + без галогенов, соответствует аудиту безопасности для промышленных, бытовых и некоторых автомобильных проектов
- Совместимость контактов с JST / Molex / TE, удобная замена BOM без перепроектирования печатной платы
- Прямые поставки с завода; поддержка пользовательского количества контактов, покрытия и упаковки
Применение
- Блок питания ATX для ПК
- Промышленное оборудование управления, порт питания сервопривода
- Бытовая техника (кондиционер, инвертор)
- Вспомогательные модули питания автомобилей
- Медицинское силовое оборудование
- Драйвер питания светодиодов и аккумуляторная батарея
Метод упаковки
- Стандартный: упаковка в антистатический пакет
- Опционально: упаковка в белый / нейтральный картонный ящик. По запросу доступны индивидуальные этикетки и штрих-коды.
Способ оплаты
Доступны EXW, FOB, CIF, CPT, T/T, L/C
Срок поставки
- Образцы: 3 рабочих дня
- Массовый заказ: 1-2 недели
Сертификаты фабрики и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001
- MOQ: Низкий MOQ для стандартных позиций
- Политика в отношении образцов: Бесплатные образцы доступны / Быстрая доставка образцов. Индивидуальное обслуживание: Пользовательское количество контактов, толщина покрытия, сборка кабельных жгутов, специальная упаковка и маркировка.Руководство по выбору клиента
Подтвердите количество контактов перед перекрестным сопоставлением, чтобы соответствовать посадочному месту
- Для сценариев с высокой вибрацией выбирайте версию с двойным фиксатором, чтобы предотвратить отсоединение
- Для процесса пайки: подтвердите температуру пайки оплавлением ≤260℃
- Для автомобильных проектов запросите полный отчет о материалах и сертификат на отсутствие галогенов
- Если требуется золотое покрытие, уведомите отдел продаж на этапе цитирования
- FAQ
1. В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. В: Я не могу найти продукт в вашем каталоге. Можете ли вы сделать этот продукт для меня?
О: В нашем каталоге представлено большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для его производства. Для справки, изготовление обычной пресс-формы займет около 35-45 дней. 3. В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
4. В: А как насчет вашего времени доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
5. В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга от двери до двери. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строго следуем ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Все наши продукты будут протестированы с помощью CCD.
8. В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно перечислить все цены, а цены меняются в зависимости от стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
9. В: Можете ли вы производить индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном кабельные жгуты). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
