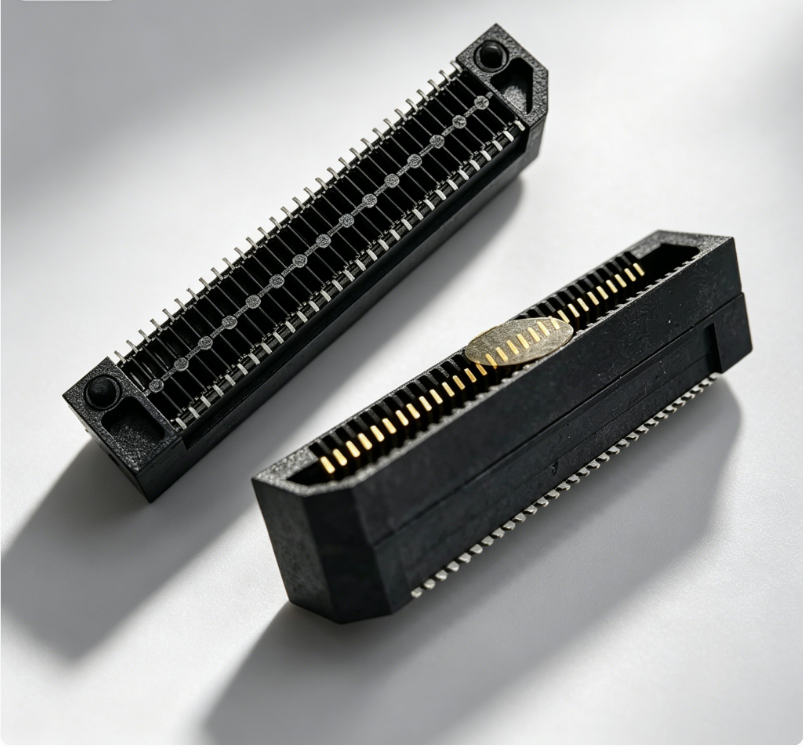

60 штифтов латунный приемник 0,8 мм толщины BTB женский двойной ряд 0,031 "соединитель платы для приложений PCB
Основные моменты продукции
✅ Скрытое сочетание и самовыравнивание Противоположность дизайна: встроенное клавиатура + плавающая толерантность, поглощает смещение сборки, избегает повреждения булавки во время ручной / автоматической стыковки
✅ Высокоскоростная целостность сигнала: оптимизированный контроль импеданса, поддерживает высокоскоростную серийную передачу для цифровой и высокочастотной сборки ПКБ
✅ Определенная высота соединения: фиксированная высота свертывания для поддержания постоянного разрыва PCB, повторяемость свертывания для компактных планов мезонинов
✅ 0,8 мм (0,031") Угол, двойной ряд 60 Положение: высокоплотный SMT женский емкость для ограниченного пространства PCB приложений
✅ Пакет с катушками для линии SMT: упаковка с лентой и катушками, непосредственно совместимая с автоматическими машинами для подбора и размещения
Описание продукта
| Категория |
Положение |
Спецификация |
| Электрические |
Номинальный ток |
0.5А на контакт |
|
Номинальное напряжение |
50В переменного тока |
|
Сопротивление на контакт |
≤ 15 мΩ |
|
Сопротивление изоляции |
≥ 1 GΩ @100VDC |
|
Выдерживать напряжение |
1100 VDC |
| Механические |
Стрелка |
00,8 мм (0,031") |
|
Количество пин |
60 штифтов, двойной ряд |
|
Циклы спаривания |
≥ 500 раз |
|
Высота в паре |
Доступная высота настройки / стандартного наложения |
|
Прекращение |
Настройка поверхности SMT |
| Материал и покрытие |
Контактный материал |
Медь / фосфор Бронза |
|
Оплавка зоны спаривания |
Выборочное золото над никелем |
|
Заплавка хвоста |
Матовый олово над никелем, без свинца |
|
Жилье |
LCP, UL94 V-0 высокотемпературный пластик |
| Экология |
Операционная температура |
-40°C ~ +125°C |
|
Соответствие |
RoHS, REACH |
| Руководство по сварке |
Профиль обратного потока |
JEDEC J-STD-020, Пиковая температура ≤ 260°C |
Перекрестные ссылки / Альтернативные
Альтернатива дляСерия Samtec ERF8, Hirose DF40, Molex SlimStack, TE 0,8 мм 60P БТБ-сосудыИнженеры могут напрямую заменить без серьезного перепроектирования ПКБ, уменьшая долгое время выполнения и риск затрат на компоненты.
Характеристика продукта
- Противоключающая слепая структура сцепления, толерантность саморазрядки для компенсации неправильного выравнивания сборки доски
- Высокотемпературный корпус LCP стабилен при нескольких циклах обратного потока SMT
- Выборочное золотое контактное покрытие, стабильное низкое контактное сопротивление и антиоксидация
- Двухрядный 60-позиционный высокоплотный макет, экономит ПКБ недвижимость
- SMT посадочная площадка оптимизирована для автоматической сборки ПКБ
- Фиксированная высота скрещивания для обеспечения постоянного разрыва в стеке ПКБ
Преимущества продукта
- Снижение риска поставок: прямые изготовления, более короткие сроки поставки по сравнению с импортными брендами
- Собрание дружественное: Слепое спаривание уменьшает количество отказов от сборки в массовом производстве
- Устойчивые высокоскоростные характеристики: Контролируемый переходный ток и импеданс для высокоскоростных сигнальных путей
- Полная совместимость SMT: упаковка с лентой готовая к подбору и размещению
- Гибкая настройка: Настройка высоты матов, толщины золота и количество штифтов по вашему чертежу PCB
Применение
Модули управления промышленным оборудованием
Интернет вещей шлюзы,
встроенные вычисления,
медицинские портативные устройства,
умный дисплей,
модули датчиков,
телекоммуникационные подкарточки,
электроника автомобильной техники, не связанная с безопасностью,
портативное испытательное оборудование.
Опаковка
Стандартная упаковка с катушками, совместимая с автоматической машиной SMT, напрямую на производственной линии.
Продолжительность
- Образцы: 3 рабочих дня
- Заказ оптом: 1-3 недели
- МОК: Договоримо
- Бесплатные образцы; поддержка быстрого выпуска образцов
Сертификация завода и обслуживание по заказу
Сертификации: ISO9001, ISO14001, RoHS, REACH
- МОК: Гибкий MOQ для стандартных элементов
- Политика выборки: Поддержка бесплатных образцов / быстрое выпуск образцов для вашего инженерного теста
- Настройка на заказ: настраиваемая высота, толщина покрытия, PIN-код, цвет корпуса и маркировка доступны.
Руководство по выбору инженера
- Необходимо подтверждениедвойная высотапервое (критическое измерение PCB-накопления)
- Проверьте, что номер парирующей мужской части БТБ соответствует уровню, количеству штифтов и клавиатуре.
- Проверка диапазона рабочей температуры и скорости сигнала для выбора позолота
- Подтверждение количества катушек для установки линии SMT
- Запрос на чертеж / 3D STEP / лист данных для библиотеки и проверки PCB-отпечатков
- Заказать бесплатные образцы для проверки целостности сигнала и надежности соединения перед серийным производством
Частые вопросы
Вопрос: У вас есть каталог? Вы можете прислать мне каталог, чтобы я проверил все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
Вопрос: я не могу найти продукт в вашем каталогеВы можете сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования. Но вы должны оплатить стоимость доставки
Вопрос: Как насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке..
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T/T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете заплатить деньги в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001; IQC, OQC, IPQC и QA занимают 10% нашего отдела качества.
Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
В: Можете ли вы сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О настраиваемой упаковке, нет никаких проблем; мы можем поставить ваш логотип или другую информацию на упаковке.Я просто хочу отметить, что это будет стоить дополнительно..
Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
