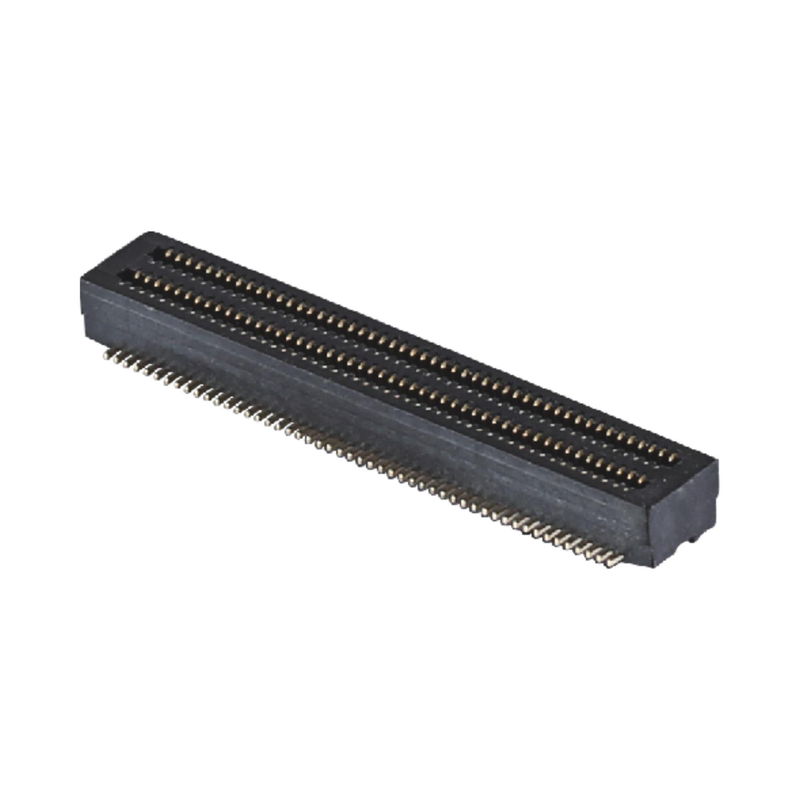

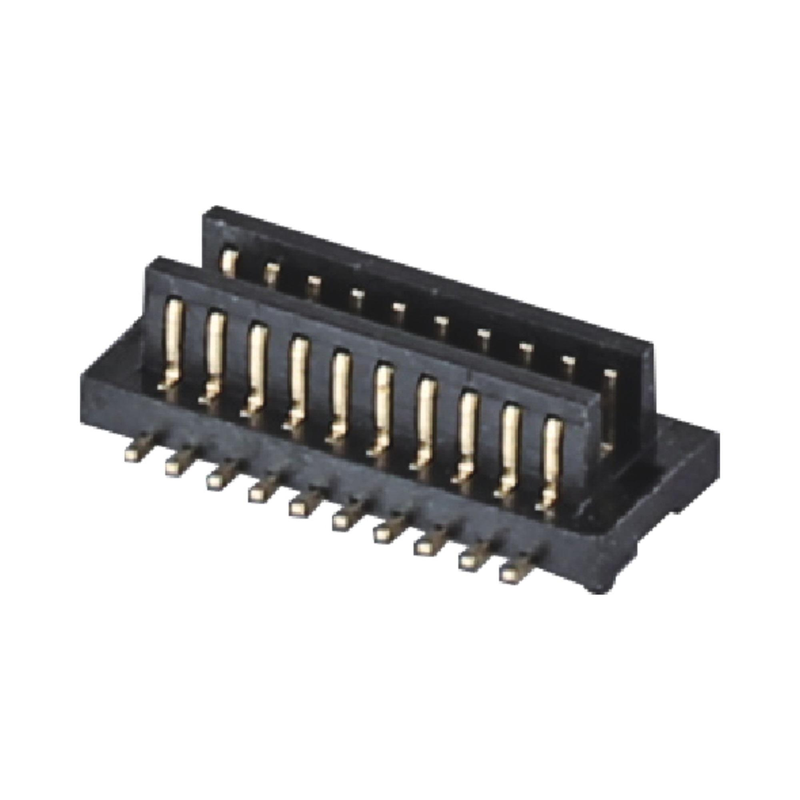

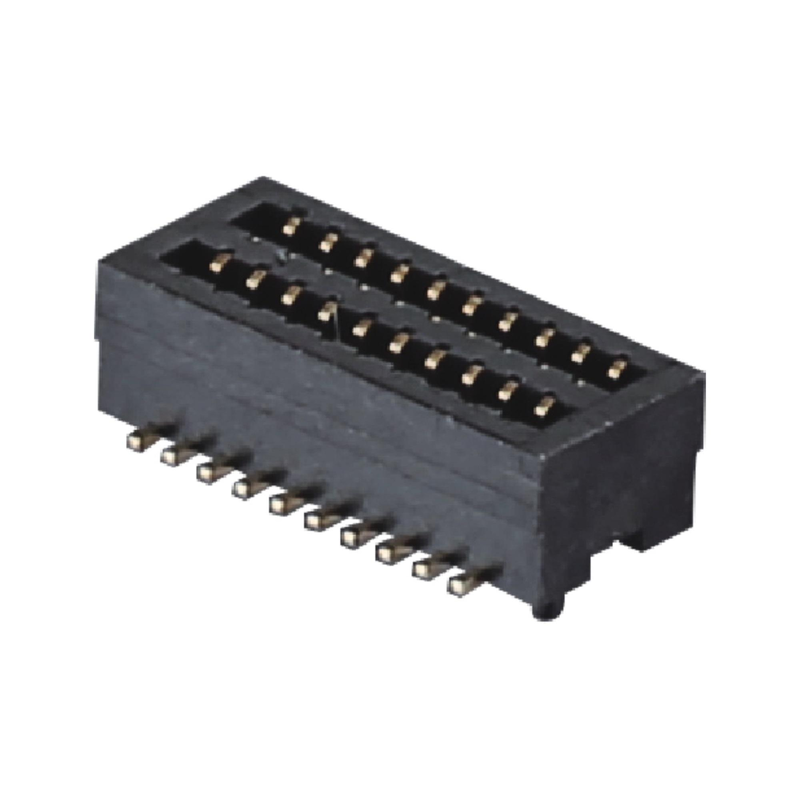

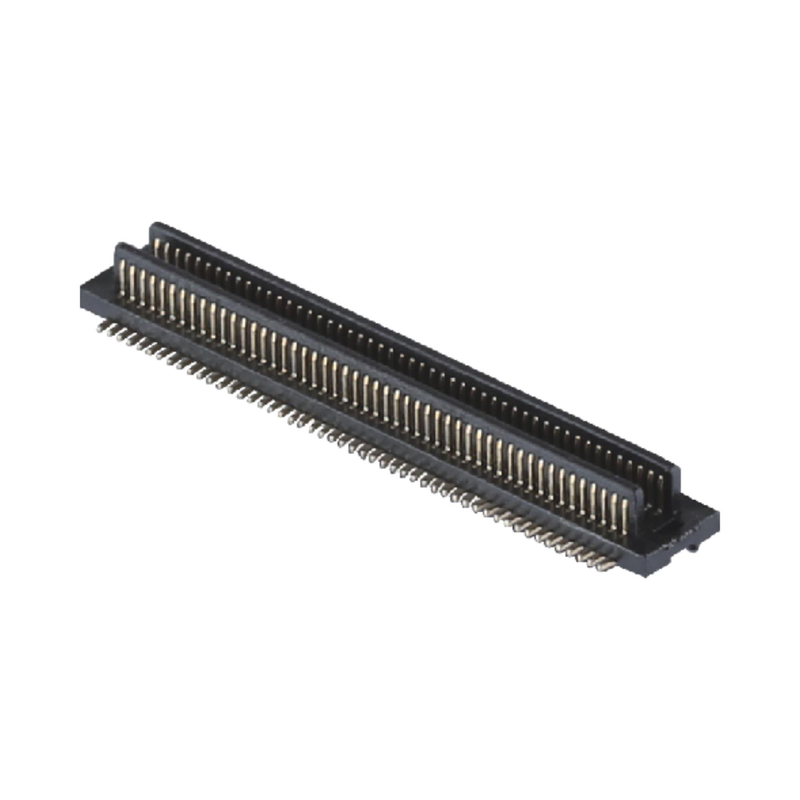

0.8mm Pitch BTB Connector 40 100 Pin Высокая скорость передачи Мужской женский соединитель
Основные моменты продукции
✅ Скрытое спаривание и самосогласование Анти-неправильное внедрение дизайн: встроенная руководящая структура с X / Y оси толерантности поглощения, уменьшает риск повреждения спаривания во время ручной и автоматической сборки,предотвращает обратное вставление.
✅ Интегритет высокоскоростного сигнала: оптимизированная конструкция терминального импиданса, стабильная высокоскоростная передача для высокочастотных сигнальных путей.
✅ Контролируемая высота сцепления: несколько опций высоты сцепления, чтобы соответствовать требованиям к разрыву PCB; компактный 0,8 мм пич экономит пространство на макете PCB.
✅ SMT Reel Packaging: готовы к автоматическому подбору и размещению, совместимы со стандартными сборочными линиями SMT.
Описание продукта
| Категория |
Положение |
Спецификация |
| Электрическая производительность |
Стрелка |
0.8 мм |
|
Количество пин |
10 / 20 / 40 / 100 Пин |
|
Номинальный ток |
10,0 А за пин |
|
Номинальное напряжение |
60 В постоянного тока |
|
Сопротивление на контакт |
≤ 30 мΩ |
|
Сопротивление изоляции |
≥ 500 МΩ @500 В постоянного тока |
|
Диэлектрическое стойкое напряжение |
500 Вт переменного тока, без сбоев в течение 1 мин. |
| Механические характеристики |
Циклы спаривания |
Min 50 циклов |
|
Сила спаривания / раздвоения |
Низкая сила вставки, стабильная сила удержания |
|
Толерантность к самоподчинению |
Толерантность смещения в направлении X/Y для слепого спаривания |
| Материал и покрытие |
Жилье |
Высокотемпературный LCP, UL94 V-0 |
|
Контактный материал |
Фосфор Бронзовая медная сплав |
|
Оплавка зоны контакта |
Золотовалочное покрытие (доступна специальная толщина золота) |
|
Заплавка хвоста |
Матовый олово над никелевым барьером |
| Экологические |
Операционная температура |
-40°C ~ +85°C |
|
Соответствие |
RoHS, REACH |
| Руководство по сварке |
Профиль обратного потока |
Бессвинцовый обратный поток SMT, температура пика ≤ 260°C, время пребывания 30 ~ 60 с |
Перекрестные ссылки / Альтернативные
Эта серия 0,8 мм BTB совместима с отпечатками и электрически взаимозаменяема с основными международными линиями продуктов BTB, прямой заменой:
- Серия Molex SlimStack 0,8 мм BTB
- Серия Hirose ER8 / BM
- Серия JAE DX07
- Коннекторы высокой плотности на мезонинах Samtec
Примечание: проверьте 3D-рисунок и высоту соединения перед официальной планировкой PCB; бесплатные образцы доступны для проверки.
Характеристика продукта
- Поляризованная структура самовыравнивания против гангстеров и слепого спаривания, избегает изгиба булавки во время неправильного выравнивания.
- Настроенная геометрия терминала для постоянного импеданса, поддерживает целостность высокоскоростного сигнала.
- Многочисленные выборы высоты, гибкий дизайн разрыва для сборки PCB.
- Двойной ряд SMT поверхностного монтажа мужской / женской пары, 10 ~ 100 опций булавок.
- Высокотемпературный LCP изолятор, стабильная производительность при обратном потоке и тепловом цикле.
- Золотопокрытая контактная область для низкого сопротивления контакта и антиоксидации.
Преимущества продукта
🔹Инженерно-приятная альтернатива: Пин-для-пин совместимы с импортными брендами, сократить время доставки BOM и сократить стоимость компонентов.
🔹Высокая толерантность к спариванию: Саморазвертывающаяся структура поглощает смещение сборки, снижая уровень дефектов сборки в массовом производстве.
🔹Стабильная производительность на высоких скоростях: Оптимизированное управление перекрестной связью для передачи высокочастотного сигнала.
🔹Гибкая настройка: В зависимости от ваших требований настраивайте высоту, толщину золота и количество булавок.
🔹Полная упаковка катушек: напрямую на автоматической сборочной линии SMT, без необходимости переупаковки.
Применение
- Промышленные встроенные панели управления
- Медицинские компактные электронные модули
- IoT-гейтвей и интеллектуальное оборудование датчиков
- Переносные ручные устройства
- Подмодули PCB для дисплеев и камер
- Автомобильные небезопасные электронные комплекты
- Модули телекоммуникаций и высокоскоростной передачи данных
Опаковка
Стандартная упаковка с катушками, совместимая с автоматической машиной SMT, напрямую на производственной линии.
Продолжительность
- Образцы: 3 рабочих дня
- Заказ оптом: 1-3 недели
- МОК: Договоримо
- Бесплатные образцы; поддержка быстрого выпуска образцов
Сертификация завода и обслуживание по заказу
Сертификации: ISO9001, ISO14001, RoHS, REACH
- МОК: Гибкий MOQ для стандартных элементов
- Политика выборки: Поддержка бесплатных образцов / быстрое выпуск образцов для вашего инженерного теста
- Настройка на заказ: настраиваемая высота, толщина покрытия, PIN-код, цвет корпуса и маркировка доступны.
Руководство по выбору инженера
- Сначала подтвердите количество штифтов (10/20/40/100 штифтов) и требуемую высоту скрещивания.
- Проверьте рабочую температуру и требования скорости сигнала для подтверждения спецификации покрытия.
- Загрузить 3D и таблицу данных для проверки отпечатков PCB перед блокировкой макетов.
- Закажите бесплатные образцы для электрического теста, валидации спаривания и испытания сборки SMT.
- Свяжитесь с нашей инженерной командой, если вам нужна консультация по замене кросс-бренда или специальная модификация.
Частые вопросы
Вопрос: У вас есть каталог? Вы можете прислать мне каталог, чтобы я проверил все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
Вопрос: я не могу найти продукт в вашем каталогеВы можете сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования. Но вы должны оплатить стоимость доставки
Вопрос: Как насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке..
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T/T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете заплатить деньги в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001; IQC, OQC, IPQC и QA занимают 10% нашего отдела качества.
Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
В: Можете ли вы сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О настраиваемой упаковке, нет никаких проблем; мы можем поставить ваш логотип или другую информацию на упаковке.Я просто хочу отметить, что это будет стоить дополнительно..
Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
