Место происхождения:

Гуандун, Китай

Фирменное наименование:

XTKCONN

Сертификация:

CE,SGS,ROHS,ISO9001

Номер модели:

ФПК**-T1T1-00**-С

Свяжитесь с нами
Запросите цитату
Подробная информация о продукте
Материал:
ЛКП
Материал клеммы:
Фосфористая бронза, позолота
Тип:
Коннектор FFC и FPC
Приложение:
печатная плата
Упаковка:
Упаковка вьюрка
Пикт:
0,5 мм
Условия оплаты и доставки
Количество мин заказа
10 шт.
Цена
Negotiable price
Упаковывая детали
вакуумная упаковка, коробки в картонной упаковке
Время доставки
5-7 дней
Условия оплаты
Л/К, Т/Т, Пайял
Поставка способности
4КК шт.
Описание продукта

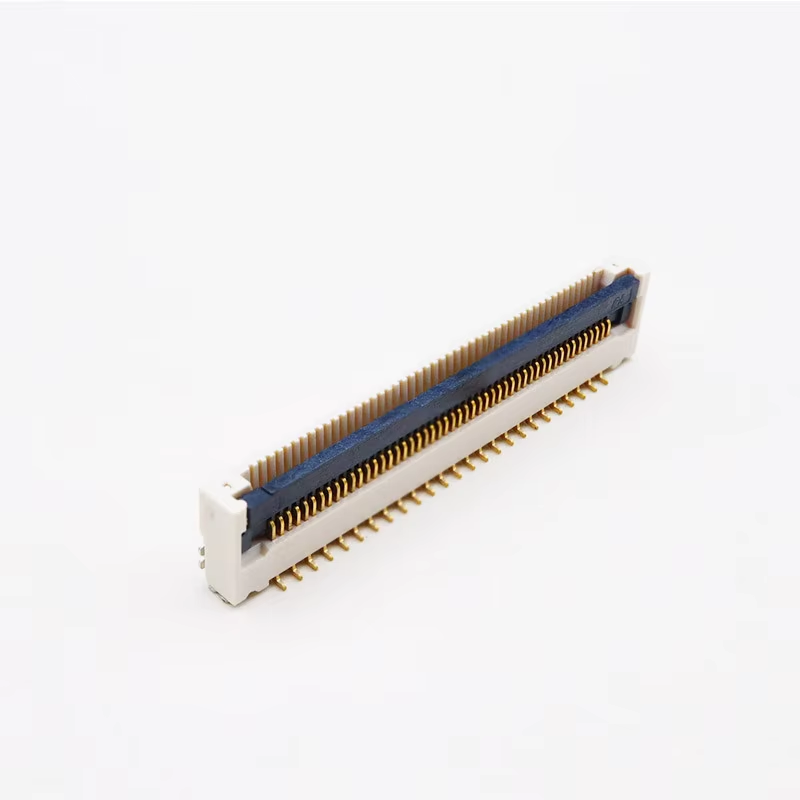

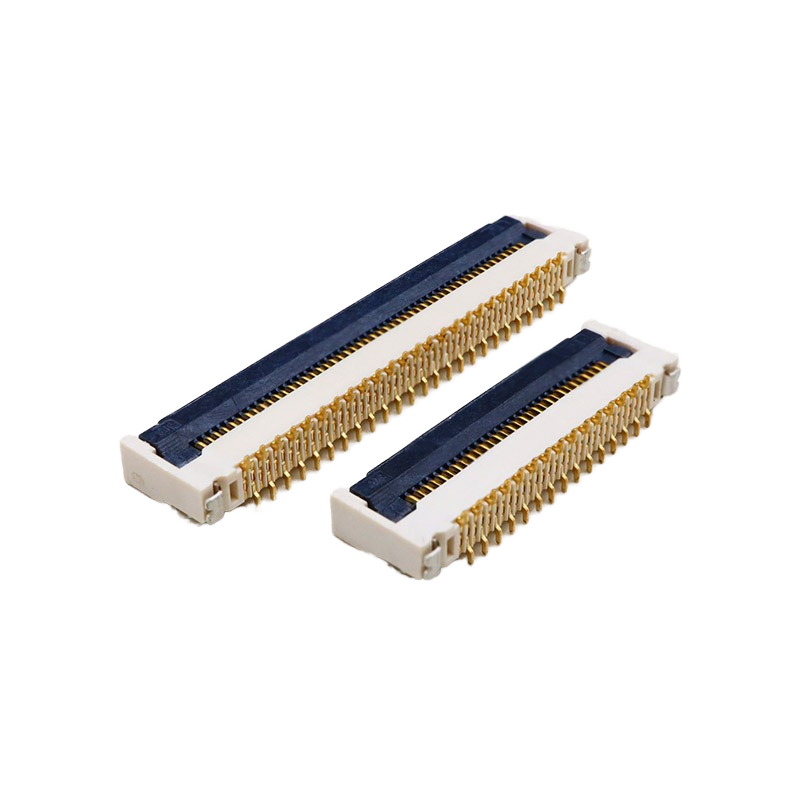

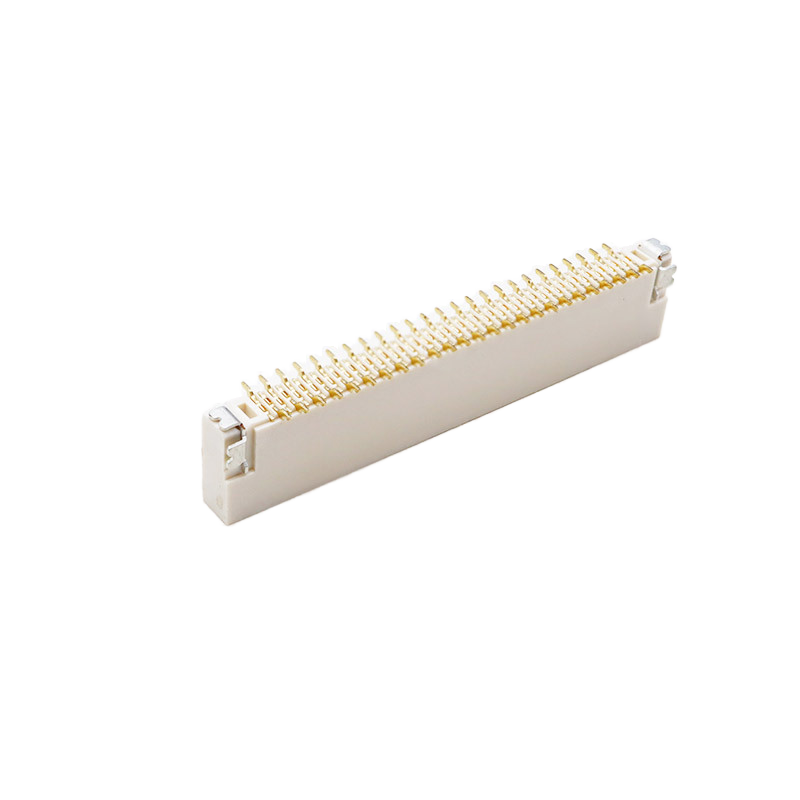

Разъем FPC с шагом 0,5 мм и откидной крышкой | Вертикальный SMT, H5,9, 30/40/50P


✅Основные преимущества продукта

  1. Механизм фиксации ZIF с откидной крышкой: Надежная конструкция с откидной крышкой предотвращает выскакивание FPC при постоянной вибрации. Решает распространенную проблему: легкое отсоединение и отказ контакта в автомобильной и портативной электронике. Версия без ZIF предоставляется по запросу.
  2. Сверхнизкий профиль, высота 5,9 мм: Компактная высота сборки 5,9 мм экономит место на печатной плате для тонких потребительских и автомобильных узлов.
  3. Проверенная устойчивость к вибрации: Прошел строгий тест на надежность при вибрации, стабильная производительность контакта в условиях ударов и тряски.
  4. Позолоченный контактный вывод: Высокочистоепокрытие золотом, низкое контактное сопротивление, отличная стойкость к окислению для длительного срока службы.


Таблица технических характеристик

Категория Наименование Спецификация
Электрические характеристики Шаг 0,5 мм
Количество контактов 30P / 40P / 50P
Номинальный ток 0,5 А на контакт
Номинальное напряжение 50 В AC/DC
Контактное сопротивление ≤50 мΩ
Сопротивление изоляции ≥1000 МОм
Напряжение пробоя 250 В AC в течение 1 мин
Механические характеристики Тип монтажа Вертикальная пайка SMT
Тип замка Oткидная крышка ZIF (опционально без ZIF)
Высота сборки 5,9 мм
Циклы вставки ≥30 раз
Тест на вибрацию Пройден автомобильный тест на вибрацию
Материал и покрытие Материал контакта Медный сплав
Покрытие контакта Позолоченное
Материал корпуса LCP UL94V-0, без галогенов
Условия эксплуатации Рабочая температура -40℃ ~ +85℃
Руководство по пайке Метод пайки Отражательная пайка SMT
Температура отражательной пайки Пик 260℃ Макс (10 с)

🔁 Перекрестные ссылки и эквивалентные замены

Прямая замена для основных международных брендов FPC-разъемов. Совместимая площадка минимизирует переделку печатной платы.

Подходящая прямая замена для вертикальных FPC-разъемов с откидной крышкой и тем же шагом 0,5 мм. Мы поддерживаем модификацию с совместимой разводкой контактов, если вам нужна индивидуальная площадка.

?

??



📌 Особенности продукта

  • Конструкция с откидной крышкой, легкая вставка и извлечение FPC
  • Вертикальная компоновка для поверхностного монтажа, простая трассировка печатной платы
  • Высокотемпературный корпус LCP, устойчивый к отражательной пайке
  • Без галогенов, соответствует RoHS
  • Позолоченные контакты для стабильной передачи сигнала


Другие типы для справки:

?

🏆 Преимущества продукта

  1. Надежный замок ZIF с откидной крышкой, эффективно предотвращающий выскакивание FPC при вибрации (решает частую проблему отказов дешевых разъемов)
  2. Тонкая высота 5,9 мм, идеально подходит для тонких устройств с ограниченным внутренним пространством
  3. Строго проверенная надежность при вибрации, подходит для автомобильных сценариев с высокими ударными нагрузками
  4. Стандартная упаковка в ленту на катушке, напрямую совместима с автоматической установкой SMT
  5. Стабильная консистенция партий, более низкий процент отказов по сравнению с обычными недорогими разъемами


🛠 Сценарии применения

Автомобильная внутренняя электроника

Бортовой дисплей,

Планшет,

Ноутбук,

Умные носимые устройства,

Портативное медицинское устройство,

Промышленная сенсорная панель,

Модуль управления умным домом


📦 Упаковка

  • Лента и катушка (катушка): Стандартная лента с углублениями, подходит для автоматических машин для захвата и размещения SMT, напрямую загружается на производственную линию клиента для массовой сборки.
  • Трубка (упаковка в трубку): Пластиковая трубчатая упаковка, в основном для прототипов, мелкосерийных пробных партий или сценариев ручной сборки.

?

?

⏱ Время выполнения заказа

  • Заказ образца: 3 рабочих дня
  • Заказ на массовое производство: 1-3 недели, в зависимости от количества и индивидуальных требований


🏭 Сертификаты фабрики и индивидуальное обслуживание

  • Сертификаты: RoHS, REACH, UL94V-0
  • MOQ: Низкий MOQ для массовых заказов
  • Политика в отношении образцов: Бесплатные образцы доступны, быстрая доставка образцов
  • Индивидуальное обслуживание: Доступны индивидуальное количество контактов, толщина покрытия, модифицированная конструкция замка, версия без ZIF, индивидуальная маркировка.


📖 Руководство по выбору клиента

  1. Подтвердите количество контактов: 30P/40P/50P, шаг фиксирован на 0,5 мм
  2. Выбор замка: Oткидная крышка ZIF для частого подключения/отключения FPC; без ZIF для фиксированной сборки
  3. Высота: Эта модель имеет фиксированную высоту сборки 5,9 мм
  4. Рабочая среда: Выберите эту версию, если ваш продукт подвергается постоянным вибрациям
  5. Пайка: Только для процесса отражательной пайки SMT; ручная пайка не рекомендуется

?

?


Часто задаваемые вопросы


1. Могу ли я заказать образцы?
Да, мы приветствуем заказы на образцы для тестирования и проверки качества. Смешанные образцы приемлемы.


2. Можете ли вы производить продукцию в соответствии с нашими требованиями?
Да, спецификации продукции могут быть изменены, если вы можете удовлетворить наш MOQ.


3. Как гарантировать качество вашей продукции?
1) Мы обещаем, что в течение 30 дней с момента возникновения проблемы с качеством мы вернем вам деньги.

2) Строгий контроль во время производства.

3) Строгий выборочный контроль продукции перед отгрузкой, и гарантируется целостность упаковки продукта.


4. Какие сертификаты на нашу продукцию?
ISO9001 и некоторые другие сертификаты ROHS.


5. Как долго я могу получить товар?
Большинство товаров есть в наличии; срок доставки составляет около 1-5 дней после получения оплаты. Для индивидуальных требований время будет немного больше, как мы подтвердили.


6. Какую логистику вы используете для доставки?
Мы в основном доставляем товары через DHL, UPS, FEDEX, EMS и другие экспресс-службы. Мы выберем наиболее экономичную логистику для клиентов. Также поддерживается самовывоз товара вашим экспедитором.


7. Почему стоит покупать у нас?
У нас 16-летний опыт работы в отрасли. Мы сотрудничали с тысячами компаний. Качество продукции надежное.


8. Какие продукты в основном продает ваша компания?
Основные продукты нашей компании включают разъемы FFC/FPC / разъемы Wafer / разъемы SIM-карт / разъемы карт памяти / разъемы USB / разъемы Type C / разъемы HDMI / серии RJ45 / разъемы B to B и разъемы Pin header и так далее.
