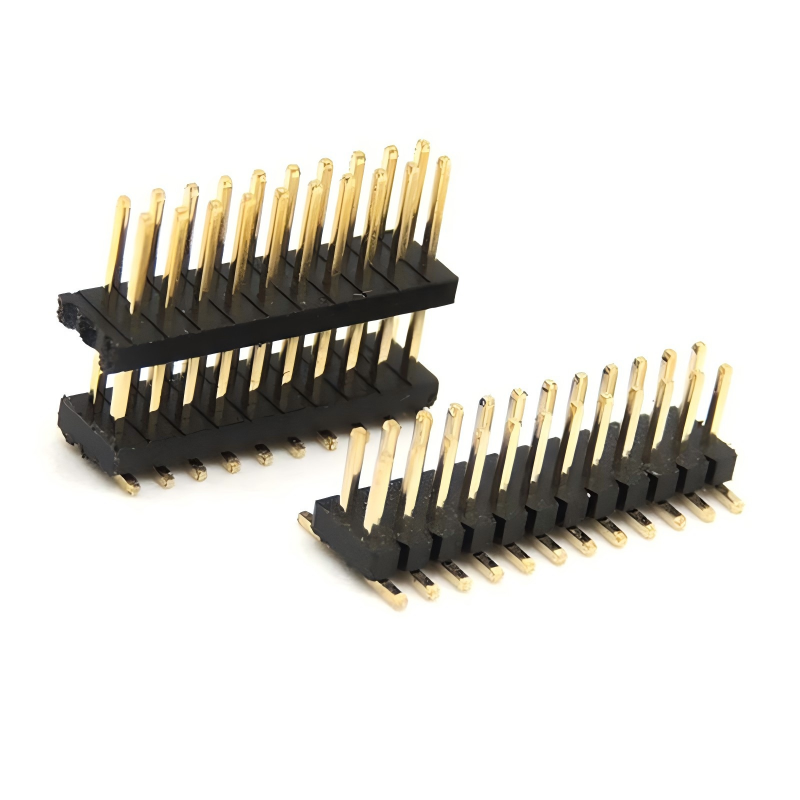

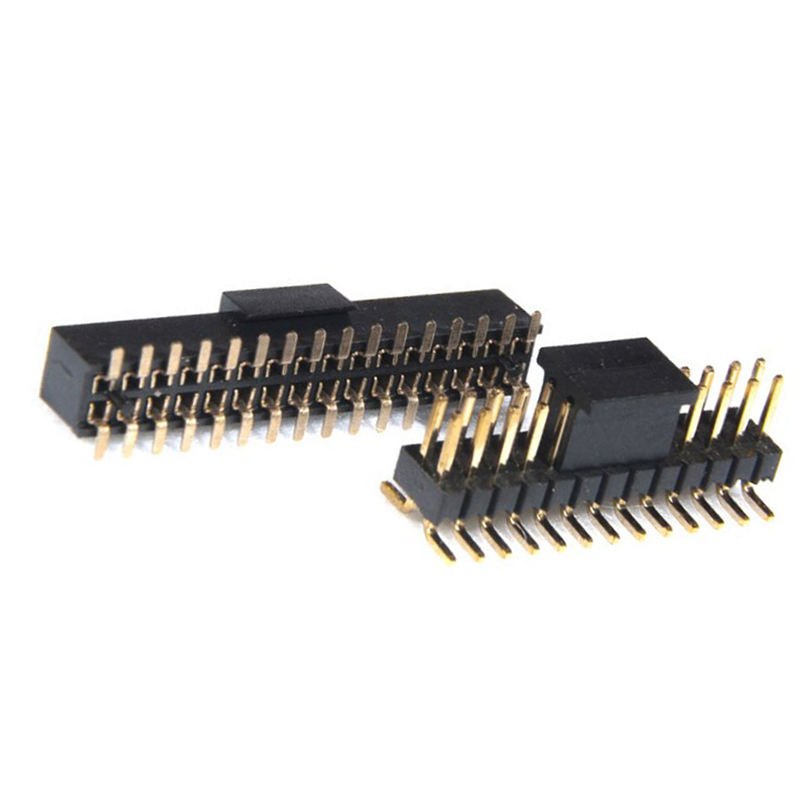

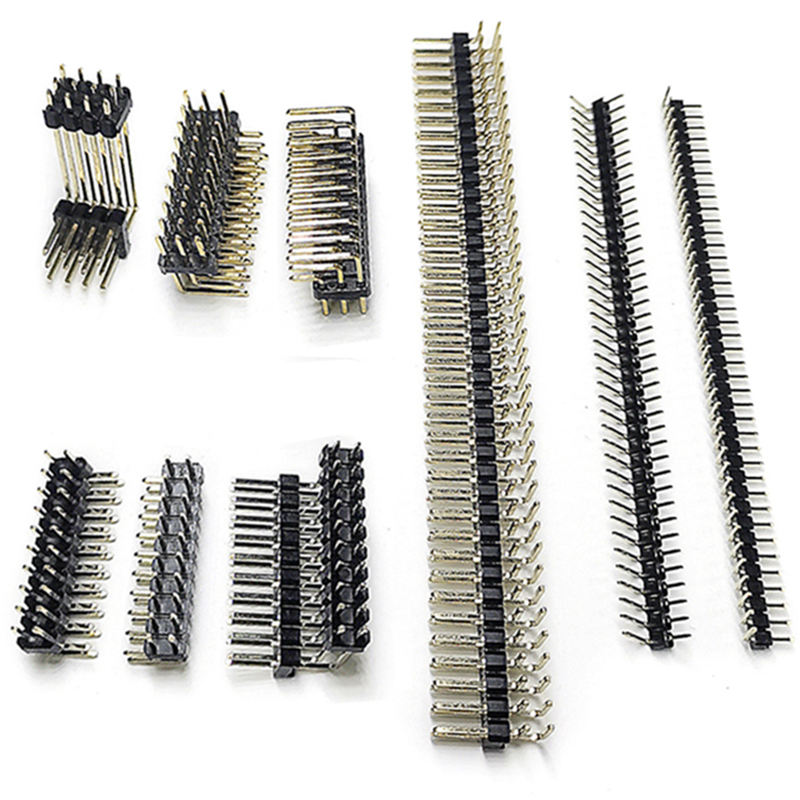

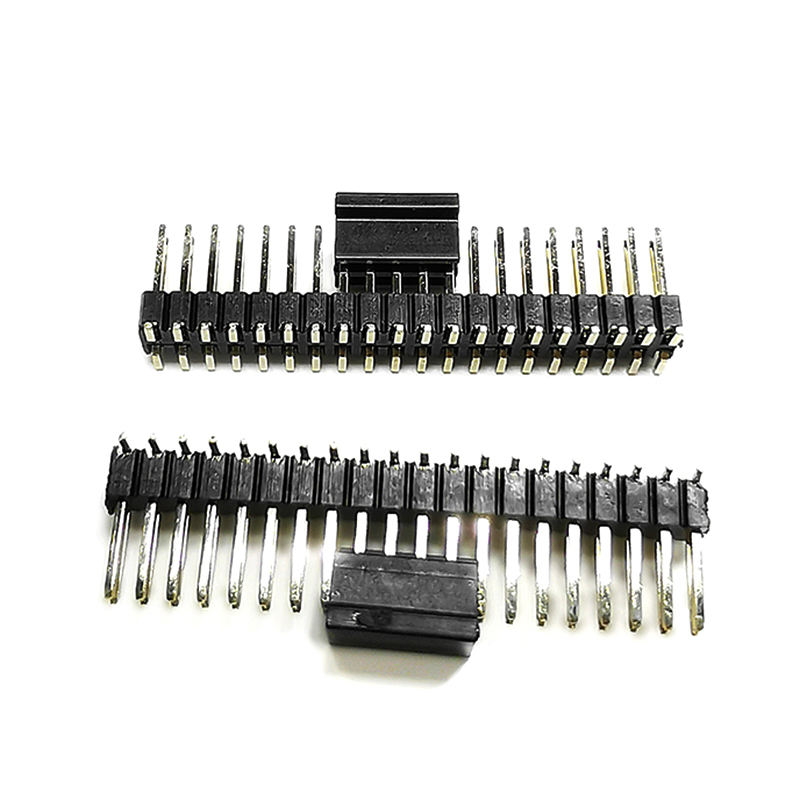

Пресс Фит двойной 6 8 20 пин 2 * 14 2 * 3 5 женский 1 мм 1.27 мм 2 мм 2.54 мм угол откида SMD / SMT заголовок длинный заголовок заголовок мужской разъединитель

Разъем мама / SMT / THT с длинным штырем – шаг 1,0 / 1,27 / 2,0 / 2,54 мм, одно- и двухрядные (2×3 / 2×7 / 2×10 / 2×14), прямой / Г-образный / SMD, индивидуальная длина штыря

Описание продукта

Обзор

Семейство разъемов мама с длинным штырем охватывает четыре доминирующих шага соединения плата-плата (1,0 / 1,27 / 2,0 / 2,54 мм) в одно- и двухрядном исполнении, с тремя параллельно работающими типами выводов: подпружиненный press-fit (без пайки для бэкплейна), SMT с крыловидным Г-образным выводом (автоматическое размещение) и THT прямой с удлиненным хвостовиком (стекирование мать-дочь, отладочные разъемы, мезонинные соединения). Двухрядные корпуса 2×3 / 2×7 / 2×10 / 2×14 имеются на складе; любые 2×n от 2×2 до 2×40 изготавливаются без дополнительных затрат на оснастку.

Квадратные штыри изготовлены из точеной/луженой латуни (2,54/2,0) или фосфористой бронзы (1,27/1,0), с золотым покрытием в зоне сопряжения с никелевым барьером, оловом на выводах. Корпус выполнен из высокотемпературного LCP или PA6T (не только PBT), поэтому версия SMT выдерживает бессвинцовую пайку оплавлением при 260 °C в течение 10 секунд согласно IEC 60068-2-58 — тот же класс, что и у серии SEKORM 296.

5 отличительных преимуществ

1. Четыре шага, одно семейство оснастки–1,0 мм / 1,27 мм / 2,0 мм / 2,54 ммКвадратный штырь Ø0,4 / 0,46 / 0,5 / 0,64 мм соответственно; двухрядные 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) и любые 2×n между ними, также однорядные 4/6/8/20/32/40 – покупатель меняет шаг/количество, а не поставщика.

2. Три типа выводов параллельно–Подпружиненный вывод press-fit (отверстие Ø0,5 мм типа «глаз иглы», без пайки, для бэкплейна типа серии Hongyian PF) / SMT крыловидный Г-образный (площадка для автоматического размещения, 260 °C 10 с согласно SEKORM 296) / THT длинный прямой штырь (хвостовик 11,96 мм по умолчанию, на заказ 8,5–25 мм для стекирования/мать-дочь типа Connray MH25422).

3. Высокотемпературный корпус LCP / PA6T / PA9T, UL94 V-0– Не дешевый полиэстер; версия SMT выдерживает бессвинцовую пайку оплавлением при 260 °C 10 с, версия THT подходит для волновой пайки; выбор изолятора соответствует промышленному классу Jetacon / SEKORM.

4. Реальные 3 А при 2,54 мм / 1 А при 1,27 мм– Штыри из сплава Cu C2680 (2,54) или фосфористой бронзы C5210 (1,27), золотое покрытие 0,05 мкм / 0,76 мкм (30 мкм) опционально/матовое олово; сопротивление контакта ≤20 мОм, сопротивление изоляции ≥1000 МОм, выдерживаемое напряжение 500–600 В AC – те же электрические характеристики, что и у разъемов класса 296/MH25422 первого уровня.

5. Перекрестные ссылки на SEKORM 296 / Connray MH25422 / Amphenol / Har-win– Разводка 2,54 мм = стандартная сетка 0,1 дюйма; двухрядный 1,27 мм соответствует мезонинному шагу Harwin/Harting har-flex; мы предоставляем перекрестные чертежи + 3D STEP за 24 часа.

Отрасли применения

• Материнские/дочерние платы / мезонинные платы– THT с длинным штырем 2,54 мм для Raspberry Pi HAT / класс har-flex 1,27 мм для карты 5G BBAI

• Промышленный бэкплейн– Press-fit двухрядный 2,0 мм 2×10 в FR4 толщиной 1,6 мм, без волновой пайки (сценарий использования Hongyian PF)

• Отладочные платы / оценочные комплекты– SMD Г-образный 2×3 (клон PRT-27910) на оригинальных макетах SparkFun/Adafruit

• ПЛК / контроллер на DIN-рейку– THT Г-образный 2,54 мм 2×7, 3 А питание+сигнал

• Субплата медицинского носимого устройства– SMT Г-образный 1,27 мм 2×10, золотое покрытие, низкопрофильный изолятор 4,3 мм

• Модуль автомобильного датчика– SMT 1,0 мм 2×7, LCP V-0, -40~+105 °C

• Тестовый стенд / ATE– длинный штырь 2,54 мм 2×40 для пластин адаптера пого

Варианты индивидуализации

• Шаг:1,0 / 1,27 / 2,0 / 2,54 мм (другие 1,5/3,96 по запросу)

• Ряд: однорядный/двухрядный/трехрядный

• Количество: 2×3 / 2×7 / 2×10 / 2×14 / 2×20 … 2×40

• Тип вывода: Press-fit compliant / SMT крыловидный (прямой/Г-образный) / THT прямой длинный штырь / THT Г-образный

• Длина штыря: сопряжение 5,0–11,96 мм, хвостовик 2,4 / 3,0 / 8,5 / 10,0 / 11,96 / 25,0 мм

• Высота пластика: 2,0 / 2,54 / 4,3 / 5,0 мм

• Покрытие: Au flash / 15 мкм / 30 мкм + Ni / полное олово / дуплекс

• Корпус: LCP / PA6T / PA9T / PBT черный (цвет по запросу)

• Штифты: с установочным штифтом / без; бобышка press-fit опционально

Процесс индивидуализации по шагам

1. Сбор требований → 2. Техническая оценка и расчет стоимости → 3. Просмотр и подтверждение 3D-чертежа → 4. Оснастка / Инструменты и прототип → 5. Тестирование образца (сопротивление контакта, удержание, пайка оплавлением) и утверждение → 6. Серийное производство → 7. Окончательный контроль качества и отгрузка.

Наши услуги

Наличие и политика предоставления образцов

Образцы предоставляются нашим клиентам бесплатно по их запросу, при условии, что они готовы оплатить доставку, или мы можем оплатить доставку для некоторых старых клиентов с нашей стороны, или клиент может оплатить доставку заранее, и мы можем отправить образцы нашим курьером.

Гарантии/Условия и положения

Мы предоставляем гарантию качества продукции.
Гарантируется быстрая доставка в течение 15 дней.
Условия оплаты включают T/T, но подлежат согласованию, например L/C, PayPal, Western Union и другие.

Послепродажное обслуживание

Отличный сервис предоставляется через нашу сеть офисов и головной офис.
Пожалуйста, свяжитесь с нашим отделом маркетинга по телефону или электронной почте, или, если удобно, посетите наш офис.
Помимо дружелюбного обслуживания, мы предлагаем самые конкурентоспособные цены и гибкие сроки.

Часто задаваемые вопросы

В: Каков ваш минимальный объем заказа?

О: Наш минимальный объем заказа обычно составляет 1000 шт., но мы принимаем небольшие количества для тестирования.

В: Могу ли я посетить ваш завод?

О: Добро пожаловать на наш завод, и мы покажем вам наш профессиональный производственный процесс, и мы надеемся на долгосрочное сотрудничество с вами.

В: Каково время изготовления образцов? Каково время доставки?

О: 7 дней для образцов и 15-20 дней для серийного производства. Зависит от количества.

В: Как мне проверить свои товары?

О: Вы можете проверить, посетив завод, или попросить третью сторону проверить, или проверить по фотографиям.

В: Сколько стоит доставка в мою страну?

О: Стоимость доставки будет предоставлена транспортной компанией на основе вашего общего веса и объема.

В: Как узнать, отправили ли вы мой заказ?

О: Номер отслеживания (DHL, UPS, FedEx, TNT, EMS и т. д.), авианакладная или коносамент будут отправлены вам, как только ваши товары будут отправлены. Мы также отслеживаем доставку и информируем вас. Предоставляется полезное послепродажное обслуживание. Мы поддерживаем то, что вы продаете.

В: Могу ли я сделать персонализированные/индивидуальные продукты?

 О: Конечно, просто отправьте нам свой чертеж или образец.
