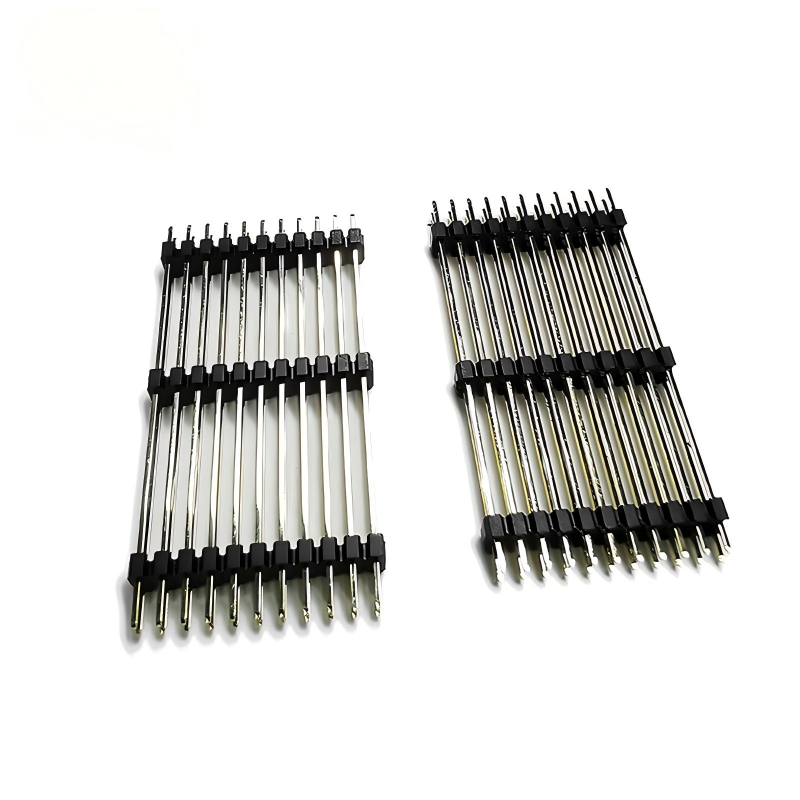

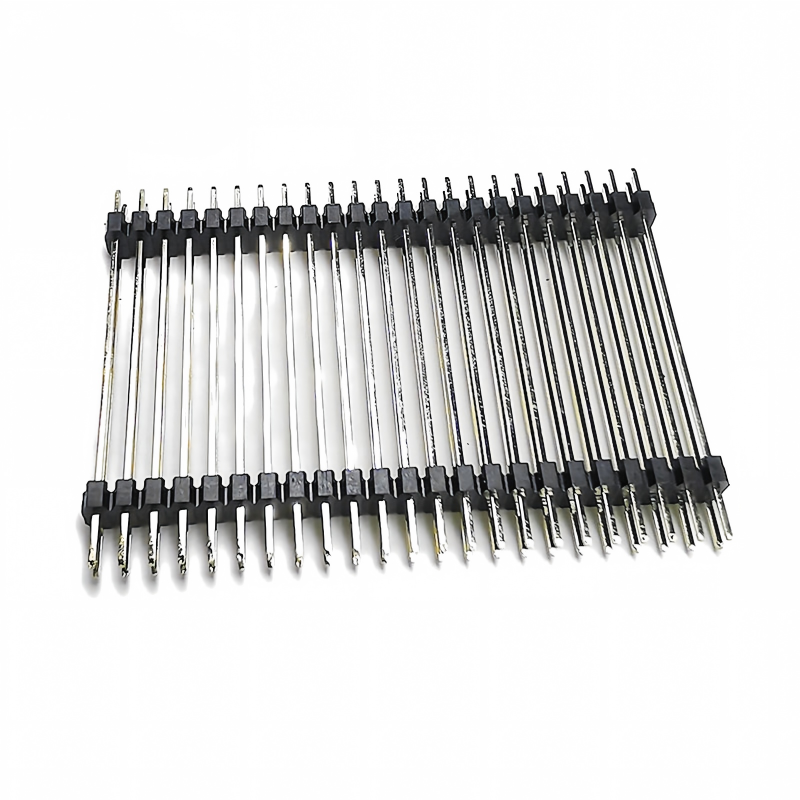

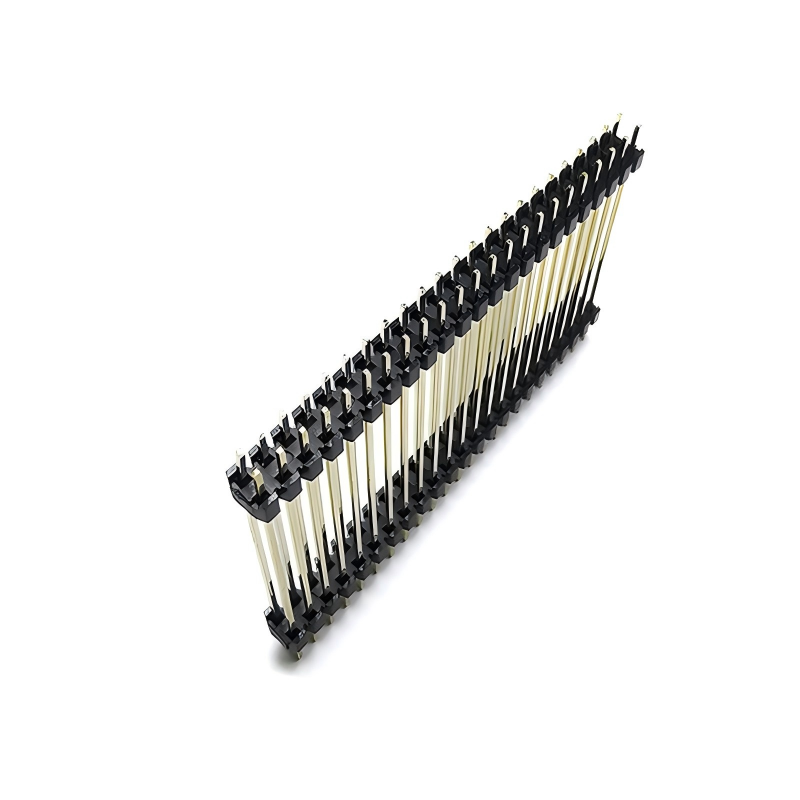

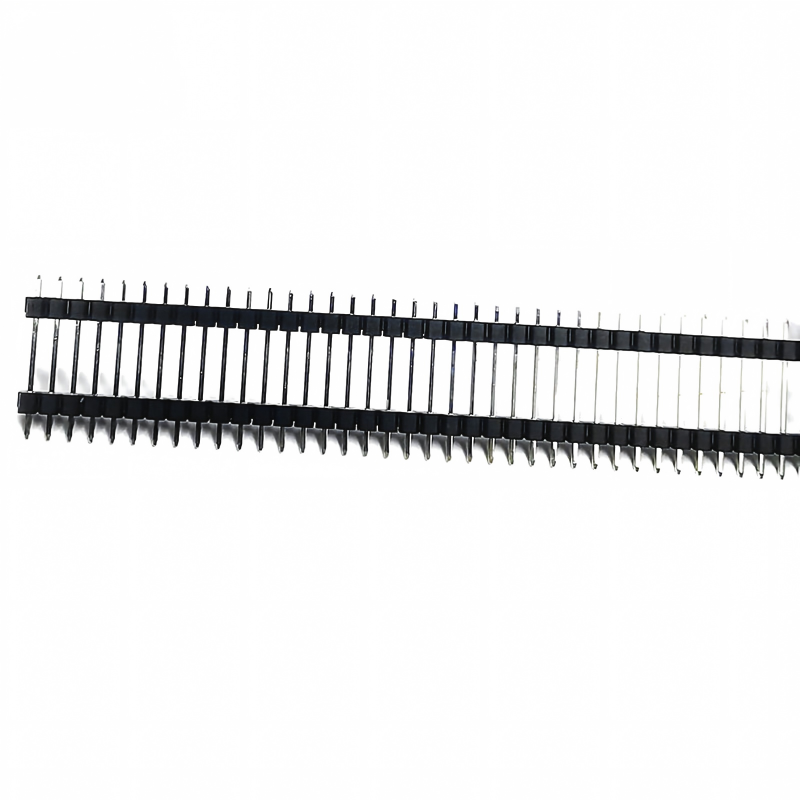

1.27мм прямоугольный питч Single Double Row 40 Stick PCB Pin Female Pin Header Connector

Прямоугольный штекерный разъем 1,27 мм и 2,0 мм – одно-/двухрядный, 40-контактный отрывной стержень, гнездо для печатной платы THT, PA6T/LCP UL94 V-0, контакты из фосфористой бронзы/латуни

Описание продукта

Обзор

Прямоугольный гнездовой разъем размером 1,27 мм / 2,0 мм представляет собой штекерную планку со сквозными отверстиями под углом 90° для межплатных соединений и межплатных соединений, где ответный штыревой разъем расположен вертикально на дочерней плате, а розетка лежит плоско на основной плате (типичная гнездовая планка Arduino Mega/Uno, базовая плата STM32, дочерняя плата промышленного датчика). Поставляется в виде 40-контактного однорядного отрывного стержня (фиксируется на 4/6/8/16/20/32) и двухрядного 40-контактного стержня 2×20 (двухрядные 2×3–2×40 по запросу).

В версии 1,27 мм используются контакты из фосфористой бронзы из PA6T или LCP (механический клон KLS1-208C, высота изолятора по умолчанию 4,3 мм, опция высотой 8,5 мм); В версии 2,0 мм используется латунь PBT/PA6T с номиналом 2А по классу Yuanyue/Antenk RA. Оба THT, а не SMT.

5 дифференцированных преимуществ продажи

1. 1. Два поля, одна семья РА​ –1,27 мм (0,05 дюйма)рейтинг1,0 А​ по классу KLS1-208C/Preci-Dip 850;2,0 ммрейтинг2,0 А​ за класс Yuanyue/Antenk RA. Однорядный 4–40 контактов, двухрядный 2 × 3–2 × 40 (2 × 20 = 40 двухконтактный). Отрывные линии счета на 40-контактной одинарной палке.

   2. Истинный прямой угол THT, 90°±3°​ – KLS1-208C указывает «Прямоугольный штифт ±3°»; длина хвостика 3,0 мм (1,27 мм) / 3,0–4,0 мм (2,0 мм), сквозное отверстие, готово к пайке волной; не SMT «крыло чайки» (версия SMT продается отдельно).

   3. Корпус PA6T/LCP, UL94 V-0, устойчивый к оплаванию​ – 1,27 мм использует PA6T или LCP (KLS1-208C-B/C); 2,0 мм ПБТ/ПА6Т В-0; Температура обработки 230 ℃/30 с (PBT) или 260 ℃/10 с (PA6T/LCP) согласно документу Yuanyue/Antenk.

   4. Истинный номинал 1 А/2 А, макс. 20 мОм, 500 В переменного тока​ – Квадратный контакт из фосфористой бронзы (1,27) или латуни (2,0) Ø0,46 мм / 0,5 мм, золотое напыление более 50 мкм, Ni или матовое олово; ИК ≥1000 МОм, DWV 500 В переменного тока 1 мин (1,27) / 500 В (2,0). Не «игрушечный класс 0,5 А».

   5. Кросс-контактное соединение с KLS/Preci-Dip/Antenk/Harwin​ – рисунок площадки 1,27 мм соответствует KLS1-208C-4.3-1-40-RB и Preci-Dip 850-10-040-20-001101; 2,0 мм соответствует коробке Antenk RA 2,0 мм/гнездовому разъему. Возвращаем ШАГ + кросс-дро через 24 часа.

Материалы

• Корпус 1,27 мм: PA6T (KLS «B») или LCP (KLS «C»), черный, UL94 V-0

• Корпус 2,0 мм: PBT (процесс 230℃) или PA6T (процесс 260℃), черный, V-0

• Контакт 1,27 мм: Люминофорная бронза C5210, квадрат Ø0,46 мм, золотой блеск 0,05 мкм / 0,76 мкм (30 мкм) над 50 мкм Ni или матовое олово.

• контакт 2,0 мм: Латунь C2680, квадрат Ø0,5 мм, те же варианты покрытия.

• Хвост: 3,0 мм (1,27) / 3,0–4,0 мм (2,0) луженая ножка THT, площадь пресса 0,64 мм

Области применения

• Доски разработки/оценочные комплекты​ – Розетка Arduino Uno/Mega (родственный брат 2,54 мм), базовая плата STM32 Nucleo 2,54 мм + мезонин 1,27 мм, гнездо для модуля XBee/Bluetooth (1,27 мм 2 × 10)

• Промышленная объединительная плата​ – Дочерние платы ввода-вывода ПЛК, контроллер на DIN-рейке, 1,27 мм 2 × 20 для мезонина 5G BBAI

• Тестирование и измерение​ – Крепежные планки ATE, встраиваемые гнезда для плат, переходные пластины Pogo.

• Автомобильная промышленность/навигация​ — разъем шлейфа автомобильной навигационной ЖК-панели (вариант использования Smolex 1.27 RA)

• Медицинский подкомитет​ – подключаемый модуль монитора пациента, gold-flash 1,27 мм 2×7 RA

• Потребитель/прибор​ — проводная плата управления стиральной машиной (1.27/2.0 RA)

Параметры настройки

• Подача:1,27 мм​ /2,0 мм​ (1.0/2.54 по запросу)

• Ряд: одинарный (1х4–1х40)/двойной (2х3–2х40)

• Высота изолятора: 1,27 мм → 2,1/3,4/4,3/5,0/8,5 мм; 2,0 мм → 4,9/6,3/8,1 мм

• Контакт: фосфористая бронза (1,27) / латунь (2,0)

• Покрытие: золотое покрытие / 30 мкм / 50 мкм + Ni / полное олово.

• Хвост: 3,0 мм (1,27) / 3,0–4,0 мм (2,0) / нестандартный

• Штифт: с позиционирующим штифтом или без него

• Упаковка: туба/лоток/лента на катушке (только SMT)

Шаг пользовательского процесса

1. Сбор требований → 2. Техническая оценка и предложение → 3. Обзор и подтверждение 3D-чертежа → 4. Пресс-форма / оснастка и прототип → 5. Испытание образца (контакт с R, сохранение, оплавление) и утверждение → 6. Массовое производство → 7. Окончательный контроль качества и отгрузка.

Наш сервис

Доступность образцов и политика

Образцы должны быть отправлены нашим клиентам бесплатно по их запросу, если они готовы оплатить доставку, или мы также можем оплатить доставку некоторым старым клиентам с нашей стороны, или клиент может оплатить доставку заранее, и мы также можем отправить образцы нашим курьером.

Гарантии/Гарантии/Правила и условия

Мы предоставляем гарантию качества продукции.
Быстрая доставка в течение 15 дней гарантирована.
Условия оплаты включают банковский перевод, но он является предметом переговоров, например, аккредитив, PayPal, Western Union и т. д.

Послепродажное обслуживание

Отличный сервис предлагается через нашу сеть офисов и головной офис.
Пожалуйста, свяжитесь с нашим отделом маркетинга и продаж по телефону или электронной почте, или, если удобно, посетите наш офис.
Помимо дружелюбного обслуживания, мы предлагаем наиболее конкурентоспособные цены и гибкий график.
