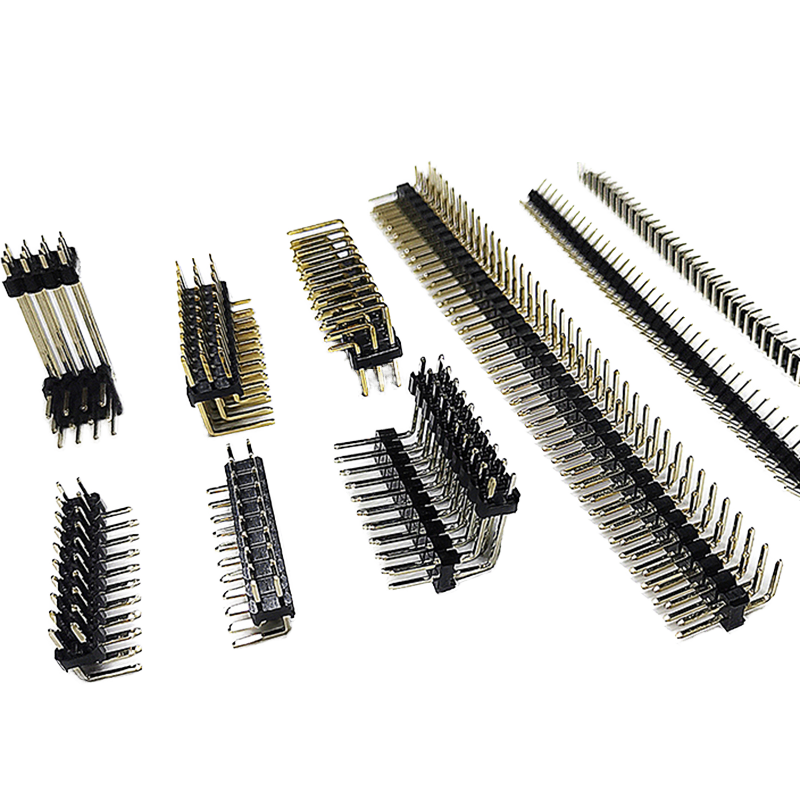

2.54мм Питч Двойной ряд мужской штифт заголовок соединитель прямой ПКБ позолоченный заголовок лента

Описание продукта

Обзор

2.54mm Double Row Straight Male Pin Header является рабочей лошадью 0.1" сетки взаимосвязи: латуни квадратные шпильки Ø0.64mm нажаты в черный PBT UL94 V-0 изолятор, 180° через отверстие,Золото-светлые над никелем на зоне спаривания. поставляется в виде 101,6 мм отрывной палочки (2×40 двойной ряд), которая ломается на каждые 2,54 мм до 2×2 / 2×5 / 2×20 и т.д.- точный механический клон Connfly DS1021-2X40SF133-B и SEKORM Z-213 2213S-40G с двумя рядами прямой серии.

Он сочетается со стандартными 2,54 мм женскими заголовками, корпусами DuPont и емкостями Arduino / STM32.8мм с общим штифтом (Connfly 2×40) также поставляется.

Материалы

• Изолятор: PBT черный UL94 V-0; вариант PA6T (ICKEY 6T) для волны без свинца при 260°C; вариант Nylon 6T/GWT при 750°C

• Пин: латунь C2680 Ø0,64 мм квадрата; фосфорная бронза C5210 вариант для > 500 циклов

• Покрытие: Золотой вспышка 0,05 мкм над 50 мкм "Ni на 5,84 мм мате зоны; матовый олово 2 3 мкм на 3,0 мм хвост;Селективное золото размером 30 мкм (0,76 мкм)опция на 500 шт. (

• Пластиковые варианты: однопластмассовый высотой 2,5 мм / двойной пластиковый арматура (противогибка)

Промышленность применения

• Разработчики / наборы для оценкиАрдуино Мега/Уно мужская полоска, заголовок STM32 Nucleo, заголовок Raspberry Pi HAT (длиннокосый 6T/10.8 мм)

• Промышленный задний планКарты PLC I/O, DIN-рельсовый контроллер, 2×20 THT в 1,6 мм FR4

• Испытания и измерения​ – ATE fixture pins, burn-in board, pogo adapter plates

• Потребитель/устройствоПланшет управления стиральной машиной, пластинка зарядного устройства, светодиодный модуль

• Автомобильные автомобилиМодуль освещения автомобиля, 5V/12V сигнальная шина (золотой флэш антиоксидация)

• Медицинская подведомственность¢ плагин для мониторинга пациентов, анализатор мезаннин (30μ" золотая версия)

Варианты настройки

• Счет: 2х2 / 2х3 / 2х5 / 2х10 / 2х20 /2х40(отрывная палка)

• Пластмасса: одиночная (2,5 мм) / двойная армированная

• хвост булавки: 3,0 мм (по умолчанию) / 6,0 мм (6T) / 10,8 мм в общей сложности (клон Connfly) / 8,5 / 11,96 мм

• Изолятор: PBT черный (по умолчанию) / PA6T / Nylon 6T / LCP / цвет

• Покрытие: золото /30μ" выборочно/ полный олово / дуплекс (Au mate + Sn хвост)

• Материал булавки: латунь (по умолчанию) / фосфорная бронза

• Опаковка: PE-пакет/труба/пакет

Процесс по индивидуальному шагу

1. Сбор требований → 2. Техническая оценка и котировка → 3. 3D чертеж Обзор и подтверждение → 4. Форма / инструментарий и прототип → 5. Пробный тест (контакт R, удержание, повторный поток) и одобрение → 6.Массовое производство → 7- Окончательный контроль качества и отгрузка.

Наше обслуживание

Доступность образцов и политика

Образцы должны быть отправлены нашим клиентам бесплатно по их запросу, до тех пор, пока они готовы платить за груз, или мы можем заплатить за груз для некоторых старых клиентов с нашей стороны, а также,или клиент может заплатить за груз заранее, и мы можем отправить образцы с нашим курьером также.

Гарантии/Гарантии/Условия

Мы предоставляем гарантию качества продукции.
15-дневная быстрая доставка гарантирована.
Условия оплаты включают T / T, но это подлежит переговорам, такие как L / C, PayPal, Western Union и многое другое.

Послепродажное обслуживание

Отличный сервис предоставляется через нашу сеть офисов и главного офиса.
Пожалуйста, свяжитесь с нашим отделом маркетинга или по телефону или по электронной почте, или, если удобно, посетите наш офис.
Помимо дружелюбного обслуживания, мы предлагаем самые конкурентоспособные цены и гибкое расписание.

Частые вопросы

Вопрос: каков ваш MOQ?

О: Наш MOQ обычно составляет 1000 штук, но мы принимаем небольшое количество заказов для тестирования.

Вопрос: Могу ли я посетить вашу фабрику?

О: Добро пожаловать на нашу фабрику, и мы покажем вам наш профессиональный производственный процесс, и надеемся, что мы можем иметь долгосрочное сотрудничество с вами.

Вопрос: Сколько времени для образцов и доставки?

Ответ: 7 дней для образцов и 15-20 дней для массового производства.

Вопрос: Как я проверяю свой товар?

О: Вы можете проверить, посетив фабрику, или попросить третью сторону проверить, или с помощью проверки картин.

В: Сколько стоит доставка в мою страну?

Ответ: Груз будет предоставлен грузовой компанией на основе Вашего валового веса и CBM.

Вопрос: Как я узнаю, отправляете ли вы мой заказ?

Ответ: номер отслеживания ((DHL, UPS, FedEx, TNT, EMS и т. д.), авиатранспортный вексель или B / L по морю будут отправлены вам, как только ваши товары будут отправлены. Мы также отслеживаем доставку и информируем вас.Помощь после обслуживания предоставляетсяМы поддерживаем то, что вы продаете.

Q: Могу ли я сделать персонализированные / настраиваемые продукты?

 О: Конечно, просто отправьте нам свой рисунок или образец.
