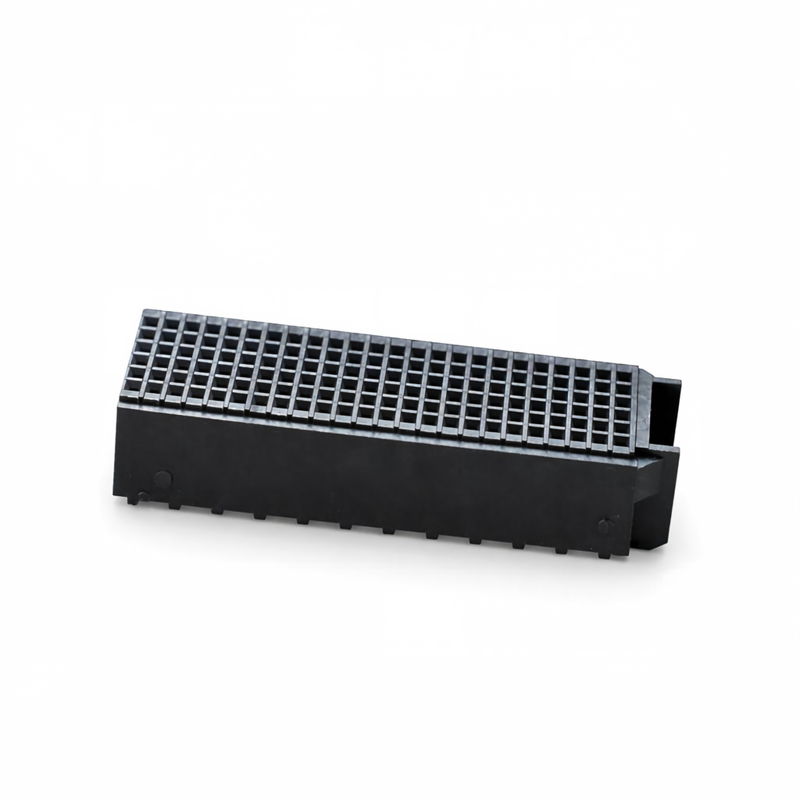

РАЗЪЕМ BTB, 144-контактный, 180 градусов, «рыбий глаз», адаптер для вилки, медный сплав, 12 В, 1,5 А, высокоскоростной сервер для сертифицированных

Описание продукта

Разъем «плата-плата» является самым мощным разъемом из всех разъемов. В основном он используется в энергосистемах, сетях связи, финансовом производстве, лифтах, промышленной автоматизации, медицинском оборудовании, оргтехнике, бытовой технике и т. д. Военное производство и другие отрасли. В настоящее время основное расстояние между разъемами «плата-плата» составляет 0,4 мм, 0,5 мм, 0,8 мм, 1,00 м, 1,27 мм и так далее.Функции

С144 контактаЭтот разъем BTB поддерживает требования к передаче нескольких сигналов в компактных электронных системах.

Он подходит для приложений, требующих:

• Соединение печатных плат высокой плотности
• Подключение материнской платы и дочерней карты сервера
• Интеграция оборудования передачи данных
• Модульная электронная архитектура

Горизонтальная межплатная структура 180 градусов

Конструкция с ориентацией на 180 градусов поддерживает параллельную компоновку печатных плат, при которой две платы соединены в горизонтальной конфигурации.

Типичные преимущества для проектировщиков систем включают в себя:

• Эффективное использование пространства печатной платы
• Гибкая архитектура штабелирования плат
• Упрощенная конструкция механической компоновки

Структуры BTB с углом 180 градусов обычно выбираются для тех случаев, когда платы требуют копланарного или параллельного выравнивания.

Конструкция заделки с запрессовкой типа «рыбий глаз»

Контактная конструкция типа «рыбий глаз» позволяет осуществлять монтаж печатной платы без пайки.

По сравнению с традиционным подключением пайкой, технология запрессовки обычно выбирается для:

• Крупносерийное производство
• Приложения объединительной платы сервера
• Оборудование, требующее повторяемых процессов сборки печатных плат

Запрессованный контакт образует механическое и электрическое соединение через отверстия на печатной плате, что снижает необходимость в дополнительных операциях пайки.

Контактный материал из медного сплава

В разъеме используетсяконтакты из медного сплаваобеспечить электропроводность и механическую прочность.

Медный сплав широко применяется в межплатных разъемах, поскольку он сочетает в себе:

• Электропроводность
• Контактная долговечность
• Механическая устойчивость при стыковке и установке

Приложения

Серверное и дата-центровое оборудование

Разработан для серверных архитектур с высокой плотностью размещения, где несколько сборок печатных плат требуют компактного и надежного соединения.

Возможные приложения включают в себя:

• Подключения к материнской плате сервера
• Системы хранения
• Вычислительные платформы
• Аппаратное обеспечение дата-центра

Сетевое оборудование

Разъемы BTB обычно используются в коммуникационном оборудовании, требующем модульной конструкции печатных плат.

Приложения включают в себя:

• Сетевые коммутаторы
• Устройства передачи данных
• Телекоммуникационное оборудование

Промышленные вычислительные системы

Подходит для промышленных электронных систем, требующих прочных соединений печатных плат.

Приложения включают в себя:

• Промышленные контроллеры
• Встроенные вычислительные платформы
• Оборудование автоматизации

Почему инженеры выбирают этот разъем BTB

1. Высокая плотность контактов для компактных конструкций

144-контактная конфигурация обеспечивает несколько точек электрического подключения на компактном разъеме, помогая инженерам разрабатывать архитектуры печатных плат с более высокой плотностью.

2. Сборка с прессовой посадкой для повышения эффективности производства

Конструкция с запрессовкой типа «рыбий глаз» поддерживает сборку печатной платы без пайки, что обычно предпочитают при производстве серверов и коммуникационного оборудования.

3. Подходит для модульных серверных архитектур.

Структура BTB позволяет соединять между собой различные модули печатных плат, поддерживая гибкие конструкции систем для серверов и вычислительных платформ.
