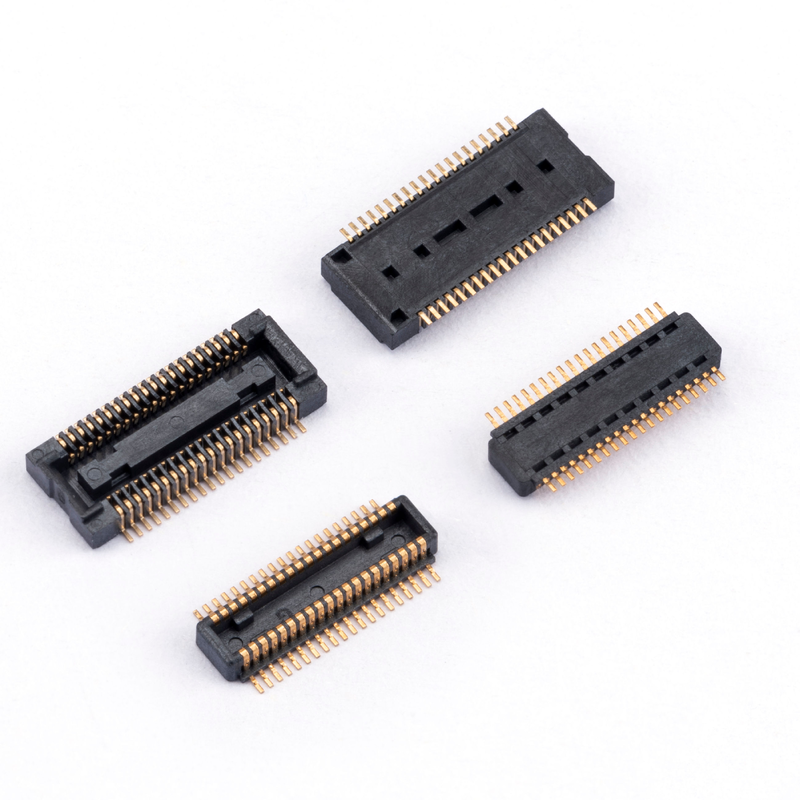

0,4 мм двухрядный вертикальный SMT водонепроницаемый разъем типа «папа-мама» для соединения печатных плат с позолотой
Описание продукта
| Наименование |
Спецификация |
| Тип продукта |
Разъем «плата-плата» / BTB разъем |
| Стиль разъема |
Пара «папа-мама» |
| Шаг |
0,4 мм |
| Количество рядов |
Двойной ряд |
| Тип монтажа |
SMT (технология поверхностного монтажа) |
| Направление монтажа |
Вертикальное / 180° |
| Материал контакта |
Медный сплав / фосфористая бронза |
| Покрытие контакта |
Позолоченный |
| Материал изолятора |
LCP (жидкокристаллический полимер) |
| Цвет изолятора |
Черный |
| Высота разъема |
Настраивается в соответствии с требованиями применения |
| Положения контактов |
Доступно несколько вариантов количества контактов |
| Рабочая температура |
Типично от -40°C до +85°C (зависит от модели) |
| Номинальное напряжение |
До 30В–60В (зависит от модели) |
| Номинальный ток |
До 0,3А/контакт (типичная конструкция с малым шагом) |
| Сопротивление контакта |
Прибл. ≤90 мОм (зависит от модели) |
| Сопротивление изоляции |
≥50 МОм |
| Напряжение пробоя |
Диапазон 100–150В переменного тока (зависит от модели) |
| Долговечность |
30–50 циклов сопряжения (зависит от модели) |
| Упаковка |
Лента и катушка для SMT сборки |
Разъем «плата-плата» является самым мощным продуктом среди всех разъемов. Он в основном используется в системах питания, сетях связи, финансовом производстве, лифтах, промышленной автоматизации, медицинском оборудовании, офисной технике, бытовой технике и т. д. Военная промышленность и другие отрасли. В настоящее время основные шаги разъемов «плата-плата» составляют 0,4 мм, 0,5 мм, 0,8 мм, 1,00 мм, 1,27 мм и так далее.
Характеристика
1. Компактное вертикальное соединение печатных плат
Вертикальная конструкция SMT «плата-плата» позволяет соединять две печатные платы в стековой конфигурации, что делает ее подходящей для продуктов с ограниченным пространством на печатной плате.
Типичные области применения:
- Компактные встраиваемые системы
- Промышленные контроллеры
- Умные устройства
- Портативное электронное оборудование
2. Гибкие варианты высоты стекирования
Разъем поддерживает несколько высот сопряжения:
4,0 мм / 4,5 мм / 5,0 мм / 5,5 мм / 6,0 мм / 6,5 мм / 7,0 мм / 7,5 мм / 8,0 мм / 8,5 мм
Это позволяет инженерам выбирать подходящее расстояние между печатными платами в соответствии со структурой корпуса и требованиями к компоновке внутренних компонентов.
3. Совместимость с SMT производством
Конструкция SMT терминалов поддерживает автоматизированные процессы поверхностного монтажа, помогая упростить сборку печатных плат и повысить эффективность производства.
Обычные SMT BTB разъемы используют варианты упаковки «лента и катушка» для автоматизированного оборудования для размещения.
Условия оплаты и доставки
1. Срок поставки: 3-15 рабочих дней после подтверждения заказа и получения оплаты.
2. Торговые условия: FOB Шэньчжэнь или EXW.
3. Условия оплаты: 100% T/T предоплата до производства.
4. Способ оплаты: T/T, PayPal, Western Union или другие методы.
5. Образцы: Образцы доступны для проверки качества и спецификации, и они бесплатны для 1-30 шт.
6. Упаковка: Внутренняя: полиэтиленовый пакет, лоток, трубка, коробка, лента+катушка. Внешняя: экспортный картон
7. Способ доставки: UPS, DHL, FEDEX, EMS и воздушные перевозки и морские перевозки.
Руководство по техническому выбору
Разъем «плата-плата» с шагом 0,4 мм
Рекомендуется для:
- Ультратонкая потребительская электроника
- Портативные устройства
- Компактные модули дисплея
- Носимая электроника
Преимущества:
- Более высокая плотность контактов
- Уменьшенная занимаемая площадь печатной платы
- Подходит для миниатюрных конструкций
BTB разъем с шагом 0,5 мм
Рекомендуется для:
- Модули промышленного управления
- Коммуникационное оборудование
- Встраиваемые вычислительные устройства
- Умные электронные продукты
Преимущества:
- Баланс между размером и механической прочностью
- Гибкие варианты количества контактов
- Подходит для общего высокоплотного соединения печатных плат
Разъем «плата-плата» с шагом 0,8 мм
Рекомендуется для:
- Промышленная электроника
- Автомобильные модули
- Серверное и вычислительное оборудование
- Применения с более высокими механическими требованиями
Преимущества:
- Более прочная конструкция сопряжения
- Подходит для конструкций с большим количеством контактов
- Более простая сборка по сравнению с разъемами с ультрамалым шагом
Применения
Промышленная электроника
- Плата промышленного управления
- Оборудование для автоматизации
- Встраиваемые контроллеры
- Измерительные приборы
Коммуникационное оборудование
- Сетевые устройства
- Коммуникационные модули
- Блоки обработки сигналов
Потребительская электроника
- Умные терминалы
- Портативные электронные устройства
- Модули дисплея
- Встраиваемые системы
Оборудование для ИИ и вычислений
Потенциальные области применения включают:
- Устройства периферийных вычислений с ИИ
- Встраиваемые контроллеры с ИИ
- Оборудование интеллектуальных терминалов
- Компактные вычислительные модули
Преимущество
Компактная конструкция с шагом 0,8 мм для экономии места на печатной плате
Конструкция с шагом 0,5 мм позволяет интегрировать больше сигнальных контактов в ограниченную площадь печатной платы по сравнению с обычными разъемами с большим шагом.
Это делает его подходящим для:
- Компактные промышленные контроллеры
- Встраиваемые вычислительные системы
- Коммуникационные модули
- Умные электронные устройства
Разъемы BTB с малым шагом обычно выбираются для применений, требующих уменьшения размера печатной платы и увеличения плотности компонентов.
Надежное модульное соединение печатных плат
Конструкция сопряжения «папа-мама» обеспечивает прямое соединение между двумя печатными платами, поддерживая модульные электронные архитектуры.
Типичные преимущества конструкции включают:
- Уменьшение требований к проводке
- Упрощение внутренней сборки
- Улучшенное использование пространства
- Упрощенная интеграция модулей
Совместимость с SMT для автоматизированного производства
Конструкция SMT терминалов обеспечивает совместимость с современными линиями сборки печатных плат, включая автоматизированное размещение и процессы пайки оплавлением.
Это помогает производителям оптимизировать:
- Эффективность производства
- Стабильность сборки
- Рабочий процесс производства печатных плат
Часто задаваемые вопросы
В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?О: В нашем каталоге показано большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую форму для его производства. Для справки, изготовление обычной формы займет около 35-45 дней.
В: Можете ли вы предоставить образец? Бесплатны ли эти образцы?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
В: А как насчет вашего срока поставки?
О: Товары на складе доставляются в течение 1 дня; заказные товары доставляются в течение 5-7 дней.
В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные картонные коробки. Мы будем нести ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете заплатить деньги в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001, IQC, OQC, IPQC, QA составляют 10% нашего отдела качества. Тест CCD применяется к 99% применений продукции нашей компании.
В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить все их цены в одном списке, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
В: Можете ли вы изготовить индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то нет проблем, так как мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это повлечет за собой дополнительные расходы.
В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
