Заголовок пина PCB 1,0 мм Двухрядный изогнутый пин SMT 180 градусов 90 градусов PBT Материал Фосфор Бронзовые контакты Длина пин настраиваемый

Разъем для печатной платы, 1,0 мм, двухрядный, изогнутый штифт, SMT, 180 градусов, 90 градусов, PBT, материал, фосфорная бронза, контакты, длина контакта, настраиваемая.

Выделять

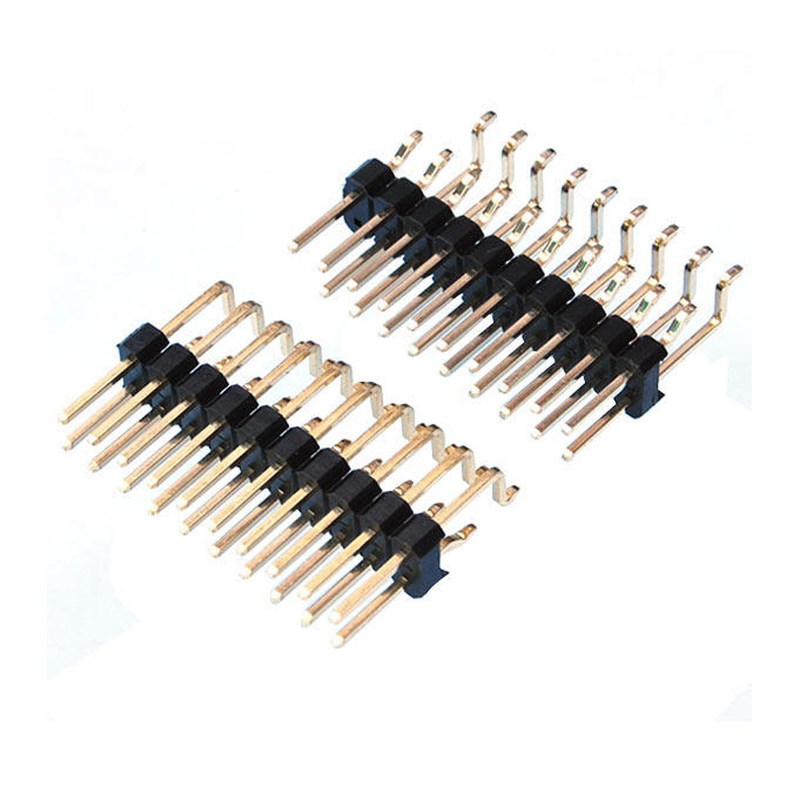

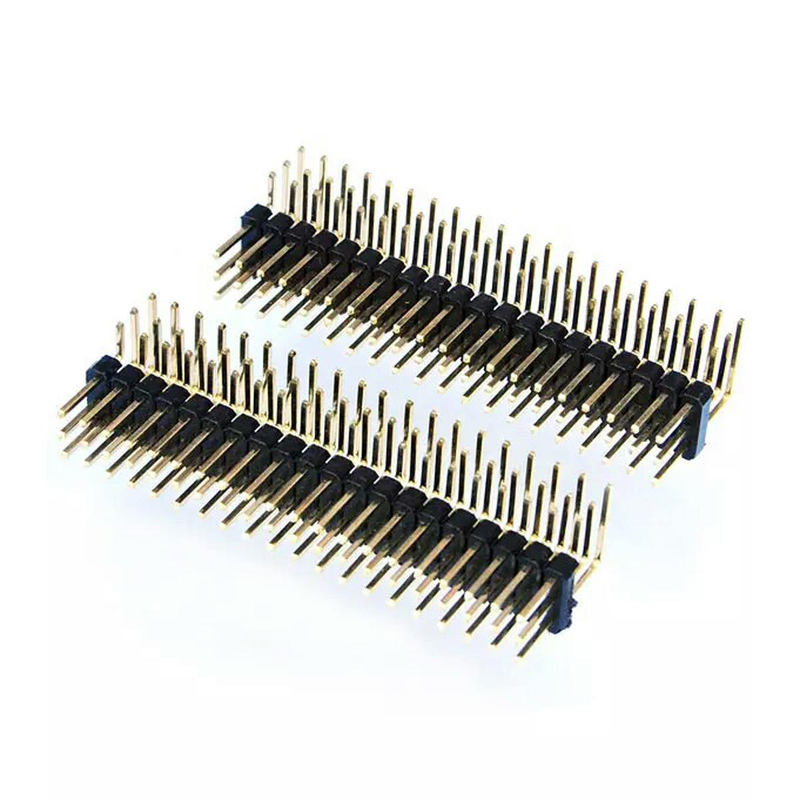

• Двухрядный изогнутый штифт SMT с мелким шагом 1,0 мм, опорыПрямоугольное соединение 90° и плоское соединение SMT под углом 180°для гибкой компоновки печатной платы
• Контактные балки из фосфористой бронзы, стабильные характеристики пружины, устойчивость к усталости для длительных циклов соединения.
• Изолятор PBT UL94V‑0, отличная термостойкость, подходит для сборки массового оплавления SMT.
• Полностью настраиваемый: длина контактов, количество контактов, качество покрытия, доступна упаковка на ленте и катушке.
• Строгий контроль копланарности при сборке и размещении SMT, снижение уровня дефектов сборки для крупносерийного производства

Описание продукта

Общие механические параметры

Материал и электрические характеристики

Руководство по окружающей среде и пайке

Характеристика продукта

1. Двухрядный с мелким шагом 1,0 мм, экономит площадь печатной платы и обеспечивает высокую плотность компоновки
2. Два типа изогнутых выводов: прямой угол 90° и плоский SMT на 180°, соответствуют различным требованиям к расположению кромок печатной платы
3. Контакты из фосфористой бронзы: превосходная эластичность, устойчивость к релаксации напряжений при вибрации и циклическом изменении температуры.
4. Корпус из термопластика PBT UL94V‑0, выдерживает стандартную температуру пайки оплавлением для поверхностного монтажа
5. Строгая копланарность для клемм SMT, совместимая с автоматическим оборудованием для захвата и размещения.
6. Гибкая настройка: длина штыря, PIN-код, луженое/золотое покрытие, варианты упаковки в виде ленты и катушки/тюбика.
7. Соответствует RoHS и REACH, соответствует глобальным экологическим требованиям в области электроники.

Преимущество продукта

1. Гибкость макета: двойной вариант штырей SMT с изгибом на 90°/180°, решает проблемы с соединением кромок в условиях ограниченного пространства, позволяет избежать затрат на сверление сквозных отверстий
2. Контактная надежность: контакт из фосфористой бронзы вместо обычной латуни, меньший риск усталости пружины под воздействием вибрации для устройств промышленного класса.
3. Подходит для массового производства: строгий контроль копланарности SMT, адаптация автоматического захвата и оплавления, уменьшение количества плохих паяных соединений при крупносерийном производстве
4. Экономичная индивидуализация: отрегулируйте длину выводов, количество выводов и покрытие в соответствии с требованиями спецификации, нет необходимости перепроектировать площадь печатной платы
5. Термическая стабильность: Корпус из ПБТ сохраняет стабильность размеров во время оплавления, не деформируется и не вздувается по сравнению с дешевым пластиковым корпусом.

Приложение

• Промышленные модули управления и сенсорные печатные платы
• Интеллектуальные устройства IoT, носимая электроника
• Медицинские компактные схемы
• Вспомогательные электронные блоки салона автомобиля
• Переносные приборы и контрольно-измерительное оборудование
• Платы коммуникационной периферии, встроенные системные модули

Параметры настройки

1. Подтвердите тип изогнутого штифта: выберитеПрямоугольный угол 90°для горизонтального подключения боковой панели; выбирать180° Плоский SMTдля низкопрофильного поверхностного монтажа. Неправильный угол приводит к несоответствию разводки печатной платы.
2. Определите точное количество выводов: двухрядный = 2 × N позиций; общее количество позиций уточняйте при отправке запроса.
3. Подтвердите размер длины контакта: длина ответного контакта и длина паяного вывода SMT настраиваются; предоставьте ссылку на чертеж, если таковой имеется.
4. Выберите покрытие: Лужение для потребительских товаров с малым циклом соединения; позолота для работы в условиях высокой вибрации и влажной промышленной среды для предотвращения окисления.
5. Соответствующая ответная часть: пара с соответствующим двухрядным гнездовым разъемом с шагом 1,0 мм; проверьте размер сопряжения перед окончательным согласованием спецификации.
6. Для производства SMT: используйте ленточную упаковку для автоматического монтажа; тубусная упаковка для испытаний прототипов/небольших партий.

Шаг пользовательского процесса

1. Сбор требований → 2. Техническая оценка и предложение → 3. Обзор и подтверждение 3D-чертежа → 4. Пресс-форма / оснастка и прототип → 5. Испытание образца (связь с R, сохранение, оплавление) и утверждение → 6. Массовое производство → 7. Окончательный контроль качества и отгрузка.
