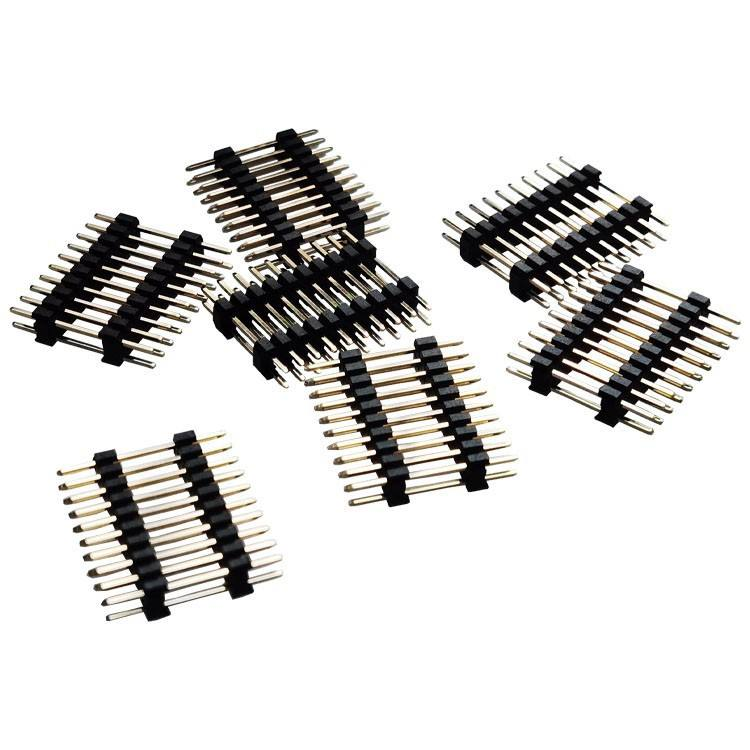

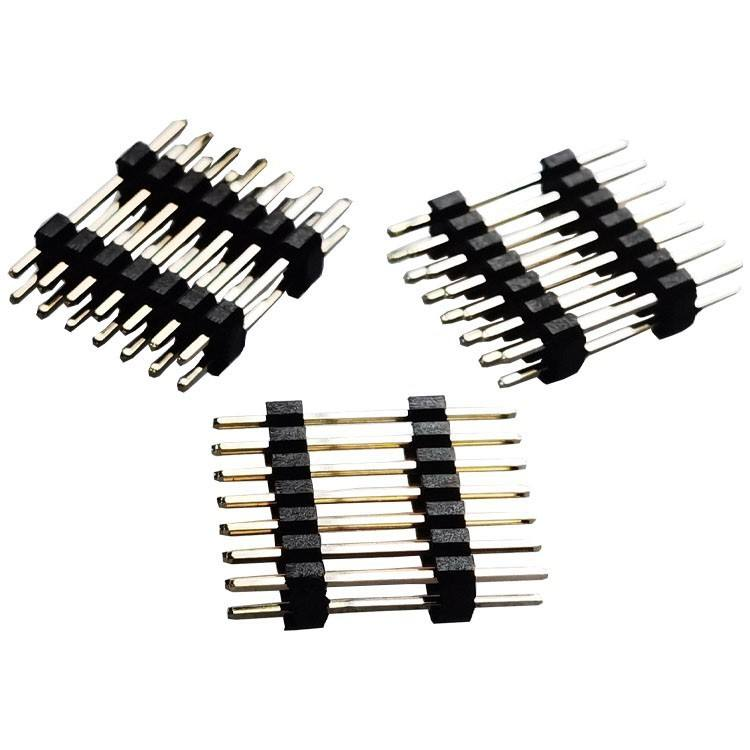

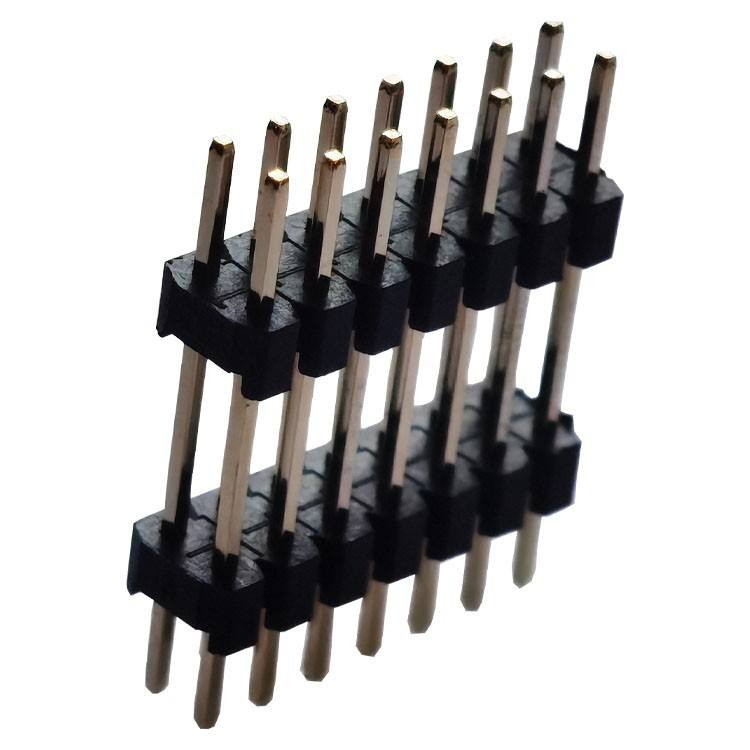

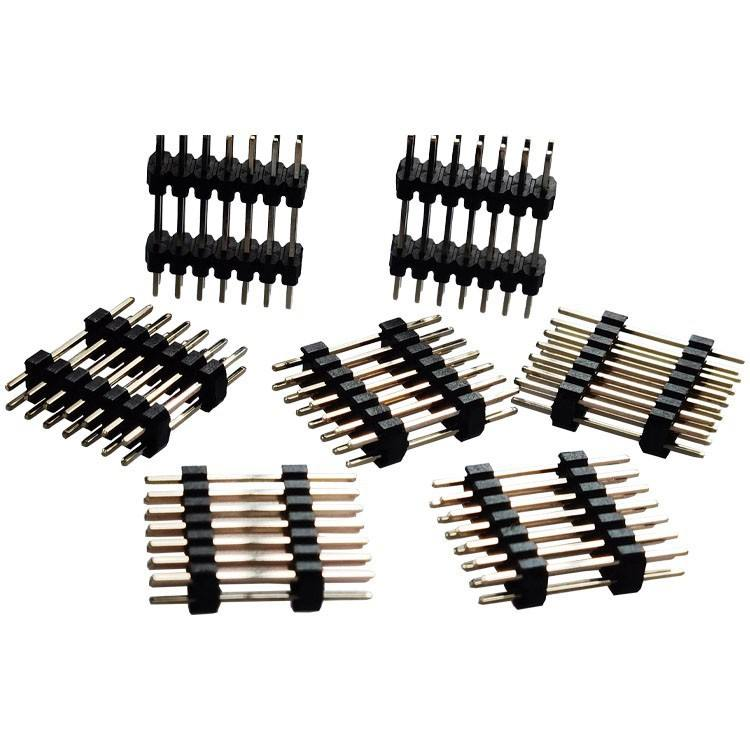

Двойной ряд 2,0 мм питч женский / мужской заголовок штифты 2-40 штифтов позолоченные для PCBA

Двухрядные штыревые разъемы с шагом 2,0 мм, штыревые/гнездовые, 2-40 контактов, с золотым покрытием для PCBA

Особенности

• Двухрядный шаг 2,0 мм, количество контактов настраивается от 2 до 40, доступны как штыревые, так и гнездовые версии для межплатных соединений PCBA
• Выборочное золотое покрытие контактных точек, низкое контактное сопротивление, антиокислительное покрытие для долговременной стабильности сигнала
• Корпус PA6T, высокотемпературный, UL94V-0, поддерживает пайку волной и оплавлением SMT
• Компактный размер по сравнению с шагом 2,54 мм, баланс между плотностью и удобством сборки
• Строгий допуск по шагу ±0,05 мм, хорошее выравнивание при соединении, совместимость с основными ответными разъемами

Описание продукта

Общие механические параметры

Материальные и электрические характеристики

Руководство по эксплуатации и пайке

Характеристики продукта

• Двухрядная компоновка, шаг 2,0 мм, настраиваемый диапазон контактов: 2-40P, взаимозаменяемый комплект штыревых и гнездовых разъемов
• Контактная область с золотым покрытием поверх никелевого барьера, устойчива к потускнению для высоконадежных сигнальных путей
• Высокотемпературный изолятор PA6T UL94V-0, выдерживает стандартный тепловой цикл пайки оплавлением
• Множество вариантов монтажа: прямой вертикальный, Г-образный под углом 90° сквозной монтаж; опционально поверхностный монтаж SMT по запросу
• Строгий допуск размеров шага обеспечивает постоянное выравнивание при соединении при массовом производстве PCBA
• Доступны в трубчатой упаковке или ленте и катушке для автоматизированных линий сборки SMT
• Поддерживаются индивидуальные длины контактов, толщина покрытия и высота пластика для компоновки PCBA, специфичной для проекта

Преимущества продукта

1. Экономия пространства за счет плотности: Шаг 2,0 мм уменьшает площадь печатной платы по сравнению со стандартным шагом 2,54 мм, идеально подходит для компактной компоновки PCBA без ущерба для удобства сборки
2. Надежность контактов с золотым покрытием: Никелевый барьер блокирует диффузию основного металла; золотая поверхность предотвращает окисление, подходит для устройств, требующих длительного срока службы или частого подключения
3. Технологичный материал: Высокотемпературный корпус PA6T устойчив к деформации во время пайки оплавлением/волной, снижает процент брака PCBA при массовом производстве
4. Широкие возможности настройки: гибкое количество контактов 2-40P, несколько форм монтажа, индивидуальные длины контактов и толщина покрытия для соответствия вашей печатной плате
5. Баланс стоимости и производительности: Универсальный универсальный разъем для межплатных соединений, короткие сроки поставки стандартных позиций, конкурентоспособный минимальный объем заказа для OEM-проектов

Применение

• Промышленное управление: модули ПЛК, платы интерфейсов датчиков, PCBA промышленных шлюзов
• Встраиваемая электроника: одноплатные компьютеры, межсоединения периферийных модулей
• Потребительская электроника: аппаратное обеспечение умного дома, соединение основных и вспомогательных плат IoT-терминалов
• Испытательное и измерительное оборудование: внутренние сигнальные соединения испытательных приспособлений
• Вспомогательная автомобильная электроника, вспомогательные платы медицинского управления (только для сигнальных цепей)

Варианты индивидуальной настройки

1. Подтвердите количество контактов: выберите от 2 до 40P в соответствии с количеством сигнальных и силовых каналов; штыревые и гнездовые разъемы должны соответствовать количеству позиций при соединении
2. Выберите стиль монтажа: прямой вертикальный для вертикального штабелирования; Г-образный под углом 90° для параллельного соединения печатных плат; SMT для высокоплотной компоновки с поверхностным монтажом
3. Укажите покрытие: выберите золотое покрытие для оборудования с длительным сроком службы / высокой надежностью; доступна альтернатива с оловянным покрытием для экономически чувствительных проектов со статическим соединением
4. Проверьте условия пайки: подтвердите пиковую температуру оплавления ≤260 °C / 10 с, чтобы предотвратить деформацию корпуса
5. Проверьте посадочное место на печатной плате: сопоставьте рекомендованное поставщиком посадочное место перед выпуском печатной платы; уведомите нас, если вам нужна индивидуальная длина контакта или высота пластика
6. Выбор упаковки: выберите ленту и катушку для автоматической установки SMT; трубчатую упаковку для ручной сборки

Этапы индивидуального процесса

1. Сбор требований → 2. Техническая оценка и расчет стоимости → 3. Просмотр и подтверждение 3D-чертежа → 4. Пресс-форма / Инструмент и прототип → 5. Тестирование образцов (контактное сопротивление, удержание, пайка оплавлением) и утверждение → 6. Массовое производство → 7. Финальный контроль качества и отгрузка.

Наш сервис

Наличие образцов и политика

Образцы предоставляются нашим клиентам бесплатно по их запросу, при условии, что они готовы оплатить фрахт, или мы можем оплатить фрахт для некоторых старых клиентов с нашей стороны, или клиент может оплатить фрахт заранее, и мы можем отправить образцы с нашим курьером.

Гарантии/Условия

Мы предоставляем гарантию качества продукции.
Гарантируется быстрая доставка в течение 15 дней.
Условия оплаты включают T/T, но подлежат обсуждению, например, L/C, PayPal, Western Union и другие.

Послепродажное обслуживание

Мы предлагаем превосходное обслуживание через нашу сеть офисов и головной офис.
Пожалуйста, свяжитесь с нашим отделом маркетинга по телефону или электронной почте, или, если удобно, посетите наш офис.
Помимо дружелюбного обслуживания, мы предлагаем самые конкурентоспособные цены и гибкое планирование.

Часто задаваемые вопросы

В: Каков ваш минимальный объем заказа?

О: Наш минимальный объем заказа обычно составляет 1000 шт., но мы принимаем небольшие объемы заказов для тестирования.

В: Могу ли я посетить ваш завод?

О: Добро пожаловать на наш завод, и мы покажем вам наш профессиональный производственный процесс, и надеемся на долгосрочное сотрудничество с вами.

В: Каково время изготовления образцов? Каково время доставки?

О: 7 дней для образцов и 15-20 дней для массового производства. Зависит от количества.

В: Как мне проверить свои товары?

О: Вы можете проверить, посетив завод, или попросить третью сторону проверить, или проверить по фотографиям.

В: Сколько стоит доставка в мою страну?

О: Фрахт будет предоставлен транспортной компанией на основе вашего общего веса и объема.

В: Как я узнаю, что мой заказ отправлен?

О: Номер отслеживания (DHL, UPS, FedEx, TNT, EMS и т. д.), авианакладная или коносамент по морю будут отправлены вам, как только ваши товары будут отправлены. Мы также отслеживаем доставку и информируем вас. Предоставляется полезное послепродажное обслуживание. Мы поддерживаем то, что вы продаете.

В: Могу ли я сделать персонализированные/индивидуальные продукты?

 О: Конечно, просто отправьте нам свой чертеж или образец.
