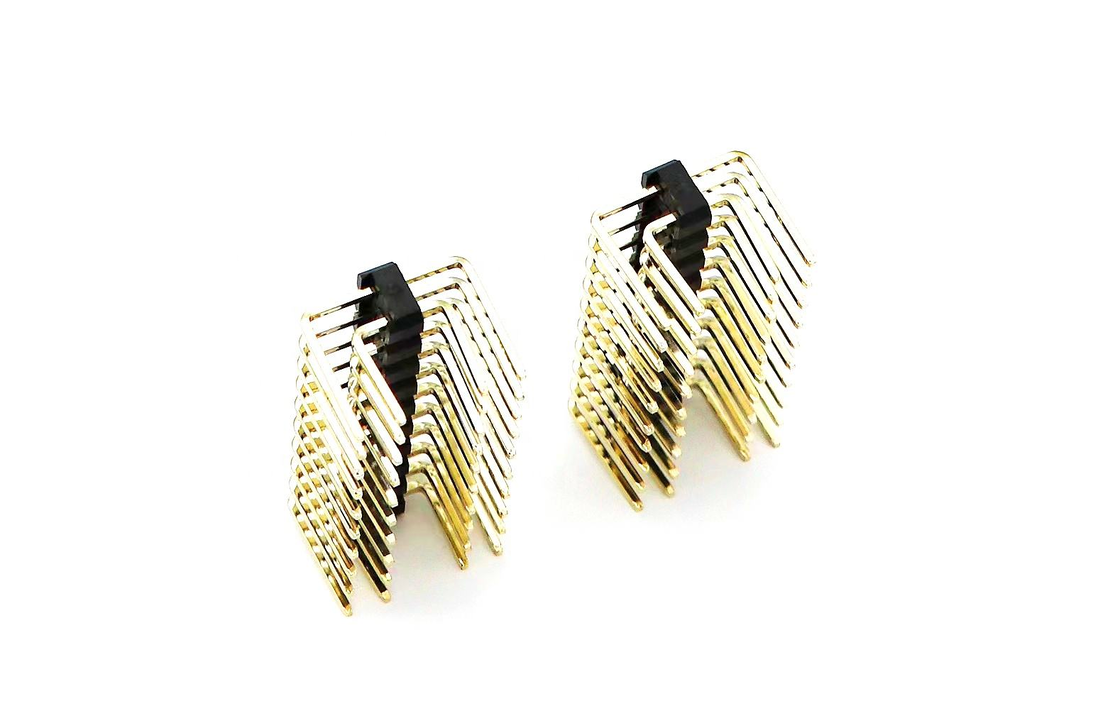

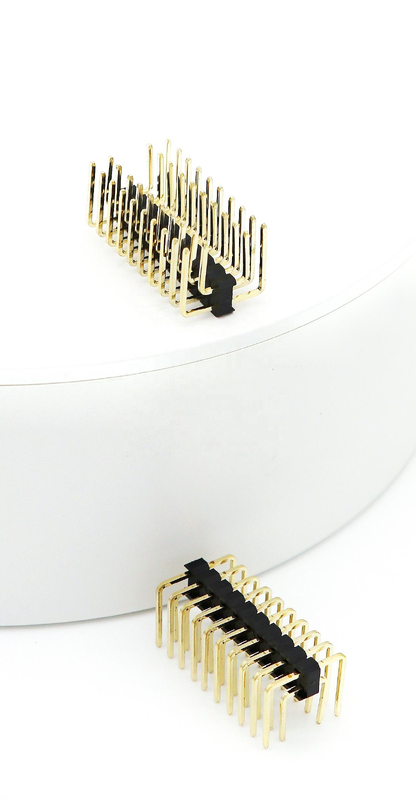

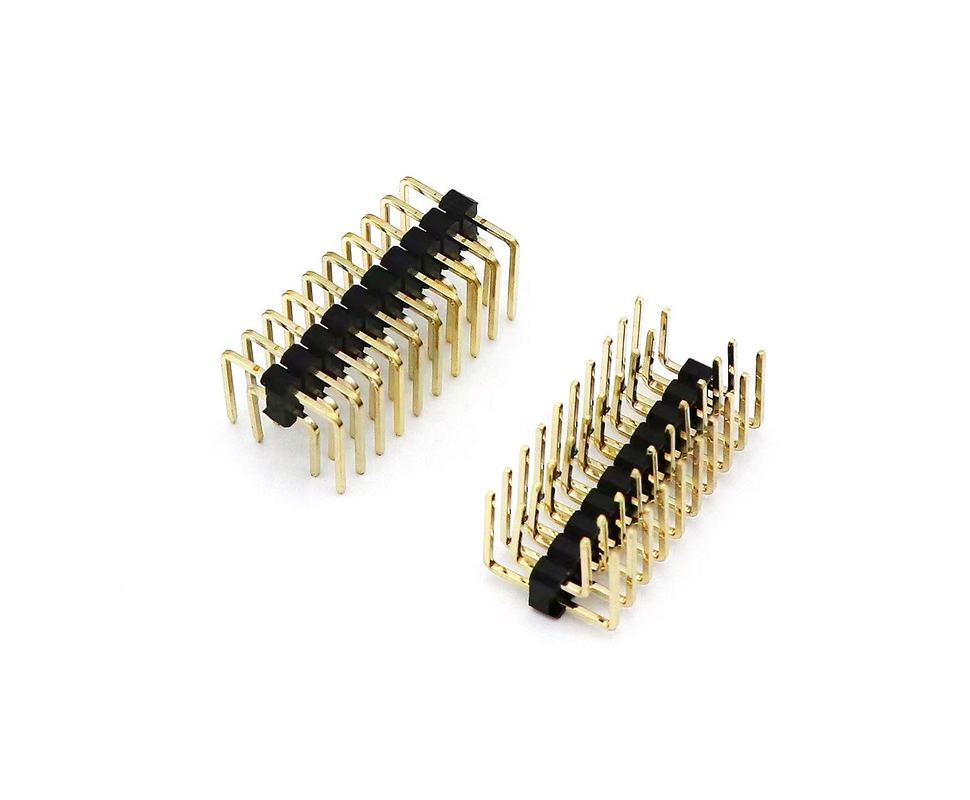

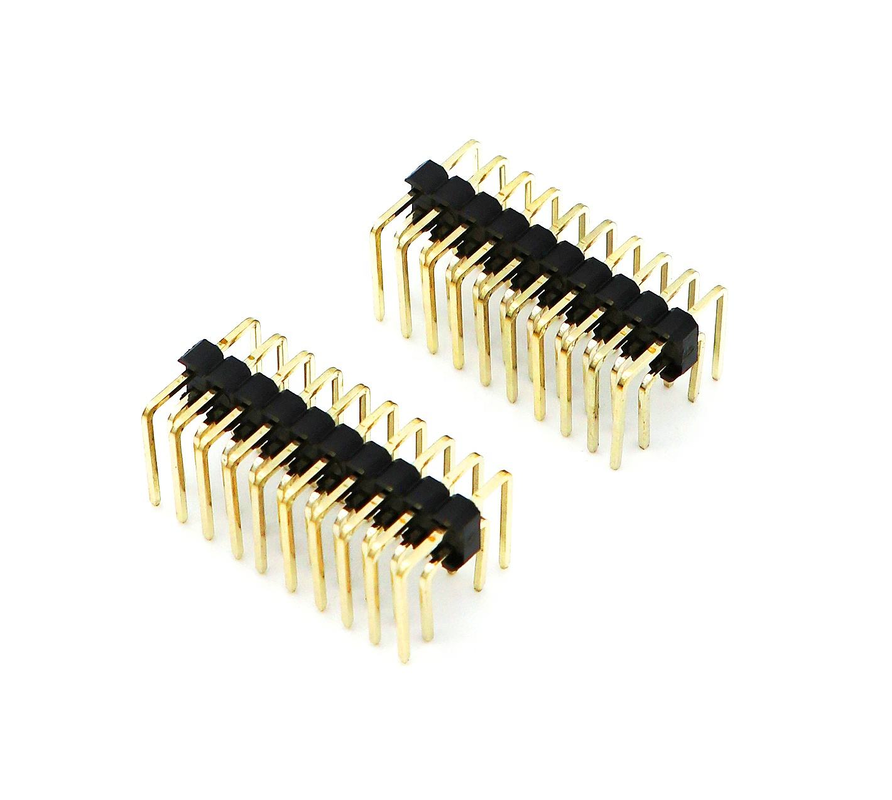

2.54mm Шаг Штыревой Разъем Папа Двухрядный Прямой Угол Печатная Плата Нейлон SQ0.64mm H2.5mm 2*1P-2*40P

2.54mm Pitch Male Pin Header Dual Row Right Angle PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

Выделенное

• 2.54 мм стандартного наклона, двухрядный прямоугольный дизайн 90 °, высота изолятора H2.5mm, квадратный шприц SQ0.64mm для высокой механической стабильности
• Широкий диапазон подсчета пин: 21П‐240P, полностью настраиваемое количество кнопок для различных макетов ПКБ
• Особняк из нейлона UL94V-0, антидеформационный при нагревании сварки; несколько вариантов покрытия для настройки надежности сигнала
• Проходный отверстий прямоугольный конец, сильное удержание ПКБ, идеально подходит для боковых направлений соединения платы-на-плату / проволочной платы
• Соответствует требованиям RoHS и REACH, поддерживает упаковку в лотках/трубках для ручной сборки и серийного производства

Описание продукта

Общие механические параметры

Материалы и электрические характеристики

Окружающая среда и руководство по паре

Характеристика продукта

1. Структура с прямоугольным углом 90° через отверстие, горизонтальное направление спаривания, идеально подходит для размещения корпуса с ограниченной высотой
2. SQ0.64mm твердая квадратная контактная булавка, более высокая устойчивость к изгибу, чем круглые булавки, анти-деформация во время сборки и вибрации
3. Особняк из нейлона UL94V-0, отличная термостойкость, устойчив к плавлению во время процесса волновой сварки
4. Гибкий выбор числа пин-кодов: 21П‐240P, частично разрезанный, доступный по запросу
5. Многочисленные отделки поверхности: оцинкованные / позолоченные / выборочное золото на зоне спаривания для требований к надежности различного класса
6. Устойчивые ступни для сварки через отверстия, превосходная механическая сила удерживания на ПКБ против ударов и вибраций
7. Взаимозаменяемый с основным 2,54 мм двухуровневым женским заголовком/заголовком коробки на рынке

Преимущество продукта

1. Дизайн квадратного булава SQ0,64 мм: По сравнению с обычным заголовком с круглым штифтом, улучшает жесткость штифтов, уменьшает риск изгиба штифтов во время вставки-вывода и сборки ПКБ, снижает уровень производственных дефектов.
2. корпус из нейлона H2,5 мм: Оптимизированная высота изолятора обеспечивает баланс между механическим расположением и термостойкостью; предотвращает опухоль или деформацию пластика при массовом производстве волновой сварки.
3. Структура прямоугольного отверстия: обеспечивает более сильную силу закрепления ПКБ, чем заголовок типа SMT; подходит для оборудования с вибрационным воздействием, предотвращает риск падения разъема.
4. Покрытие с полным диапазоном подсчета пин-кодов: От испытательных портов сигналов с низким числом пин-кодов до взаимосвязи модулей с высоким числом пин-кодов одна модель охватывает несколько требований BOM, сокращает цикл закупок.
5. Гибкий раствор для покрытия: оцинкованные для потребительских товаров, чувствительных к затратам; выборочное покрытие золотом для сценариев повторного спаривания промышленного класса, балансы стоимости и надежности.
6. Высокая совместимость: напрямую сочетается с основными 2,54 мм двухместными женскими розетками на рынке, без дополнительных работ по перепроектированию для существующих проектов ПКБ.

Применение

• Промышленные панели управления и периферийные модули PLC
• Встроенное оборудование, шлюз IoT и модули датчиков
• Медицинское вспомогательное оборудование PCBA
• Умные домашние устройства управления
• Автомобильные внутренние электронные вспомогательные модули
• Испытательные и измерительные приборы
• Оборудование терминалов связи
• Соединение сигналов робототехники

Варианты настройки

1. Подтверждение количества пин-кодов: Подтвердить точный номер требуемого пин-кода (21П‐2Свяжитесь с нами, если вам нужна модификация частичного разреза / специальной длины.
2. Проверка ориентации: Выберите эту модель прямоугольного типа, если соединитель для сцепления нуждается в боковом входе; выберите заголовок прямого типа для сцепления сверху.
3. Выбор покрытия:
   • С учетом затрат, мало времени на спаривание: выбирайте оцинкованные
   • Частое выключение, влажная/промышленная среда: выбирать золотое покрытие или селективное покрытие золотом
4. Примечание к схеме PCB: Резервный отпечаток, соответствующий пробиванию через отверстие, для квадратного булава размером 0,64 мм; см. наш приведенный чертеж пластинки PCB.
5. Процесс сборки: Принять волновую сварку для массового производства; строго соблюдать параметр температуры и времени сварки, чтобы избежать повреждения нейлонового корпуса.
6. Часть спаривания: Должен соответствовать 2,54 мм женской заголовке с двумя рядами; проверьте высоту, расстояние между рядами и размеры штифтов перед окончательным оформлением BOM.

Процесс по индивидуальному шагу

1. Сбор требований → 2. Техническая оценка и котировка → 3. 3D чертеж Обзор и подтверждение → 4. Форма / инструментарий и прототип → 5. Пробный тест (контакт R, удержание, повторный поток) и одобрение → 6.Массовое производство → 7- Окончательный контроль качества и отгрузка.

Наше обслуживание

Доступность образцов и политика

Образцы должны быть отправлены нашим клиентам бесплатно по их запросу, до тех пор, пока они готовы платить за груз, или мы можем заплатить за груз для некоторых старых клиентов с нашей стороны, а также,или клиент может заплатить за груз заранее, и мы можем отправить образцы с нашим курьером также.

Гарантии/Гарантии/Условия

Мы предоставляем гарантию качества продукции.
15-дневная быстрая доставка гарантирована.
Условия оплаты включают T / T, но это подлежит переговорам, такие как L / C, PayPal, Western Union и многое другое.

Послепродажное обслуживание

Мы предлагаем отличный сервис через нашу сеть офисов и главный офис.
Пожалуйста, свяжитесь с нашим отделом маркетинга или по телефону или по электронной почте, или, если удобно, посетите наш офис.
Помимо дружелюбного обслуживания, мы предлагаем самые конкурентоспособные цены и гибкое расписание.

Частые вопросы

Вопрос: каков ваш MOQ?

О: Наш MOQ обычно составляет 1000 штук, но мы принимаем небольшое количество заказов для тестирования.

Вопрос: Могу ли я посетить вашу фабрику?

О: Добро пожаловать на нашу фабрику, и мы покажем вам наш профессиональный производственный процесс, и надеемся, что мы можем иметь долгосрочное сотрудничество с вами.

Вопрос: Сколько времени для образцов и доставки?

Ответ: 7 дней для образцов и 15-20 дней для массового производства. Это зависит от количества.

Вопрос: Как я проверяю свой товар?

О: Вы можете проверить, посетив фабрику, или попросить третью сторону проверить, или с помощью проверки картин.

В: Сколько стоит доставка в мою страну?

Ответ: Груз будет предоставлен грузовой компанией на основе Вашего валового веса и CBM.

Вопрос: Как я узнаю, отправляете ли вы мой заказ?

Ответ: номер отслеживания ((DHL, UPS, FedEx, TNT, EMS и т. д.), авиатранспортный вексель или B / L по морю будут отправлены вам, как только ваши товары будут отправлены. Мы также отслеживаем доставку и информируем вас.Помощь после обслуживания предоставляетсяМы поддерживаем то, что вы продаете.

Q: Могу ли я сделать персонализированные / настраиваемые продукты?

 О: Конечно, просто отправьте нам свой рисунок или образец.
