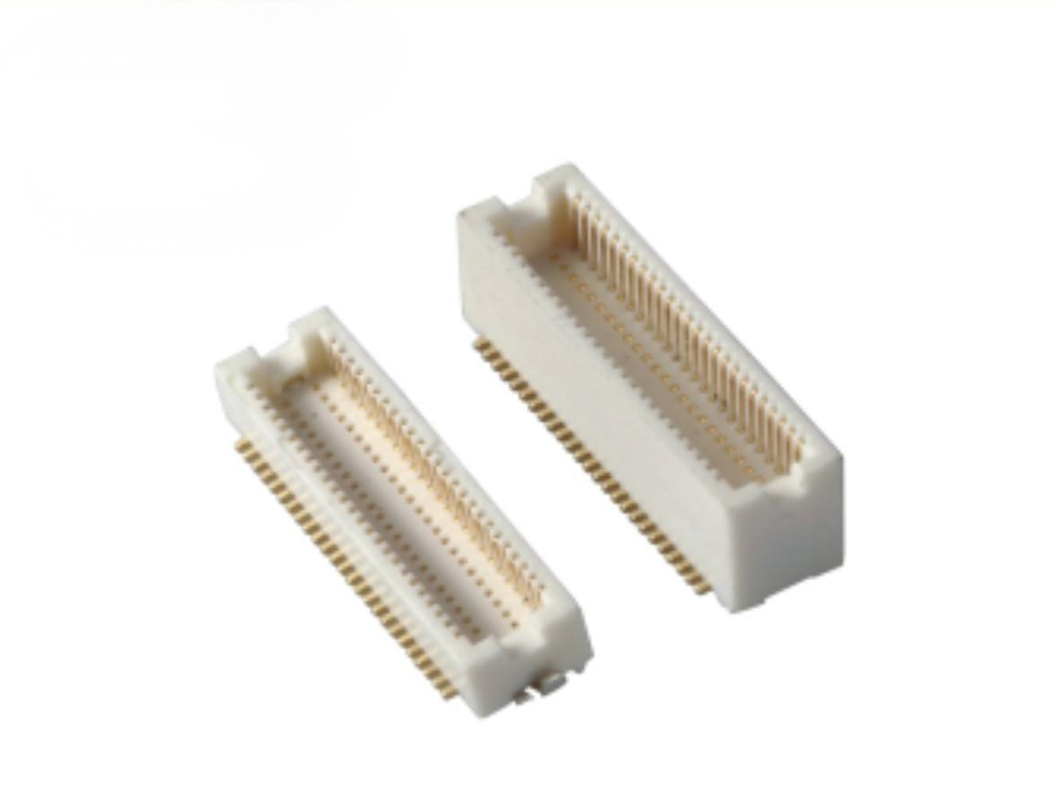

Латунный контакт с шагом 0,5 мм IP64 BTB Мужской/Женский SMT Электронный межплатный разъем IC IC
Основные характеристики продукта
✅ Допуск на слепое соединение и самовыравнивание: встроенная направляющая, предотвращающая перекос, поддерживает слепое соединение, компенсирует смещение сборки печатной платы и допуски на штабелирование; предотвращает повреждение штифта во время ручного/автоматического сопряжения
✅ Высокоскоростные характеристики сигнала: оптимизированная конструкция контактного импеданса, стабильная целостность сигнала, поддержка высокоскоростной дифференциальной передачи сигналов для модулей с высокой пропускной способностью.
✅ Гибкие варианты высоты сопряжения: несколько вариантов высоты сопряжения в соответствии с различными требованиями к зазору при укладке печатных плат, что упрощает конструкцию механического корпуса.
✅ Степень защиты IP64: пыленепроницаемость и защита от брызг, подходит для оборудования, подвергающегося воздействию пыли/брызгов.
✅ Совместимость с SMT Pick-and-Place: полная конструкция для поверхностного монтажа SMT, работает напрямую со стандартными автоматизированными сборочными линиями.
Описание продукта
| Элемент |
Параметр |
| Электрические характеристики |
|
| Подача |
0,5 мм |
| Номинальный ток |
0,5 А на контакт |
| Номинальное напряжение |
50 В переменного/постоянного тока |
| Контактное сопротивление |
≤30 мОм (начальное) |
| Сопротивление изоляции |
≥100 МОм |
| Диэлектрическое выдерживаемое напряжение |
250 В переменного тока |
| Механические характеристики |
|
| Тип разъема |
Штыревой разъем/гнездовая розетка, двухрядный SMT |
| Количество позиций |
Пользовательский диапазон: 10‑80 контактов. |
| Сопряженная высота |
Несколько вариантов высоты штабеля (доступны по индивидуальному заказу) |
| Циклы спаривания |
минимум 50 циклов |
| Допуск на несоосность |
Ось X ±0,4 мм; Ось Y ±0,2 мм |
| Степень защиты |
IP64 |
| Материал и покрытие |
|
| Контактный материал |
Высокопроизводительная латунь |
| Контактное покрытие |
Никелевый барьер + селективное золотое покрытие |
| Материал корпуса |
LCP, UL94 V‑0, устойчивый к высоким температурам |
| Относящийся к окружающей среде |
|
| Рабочая температура |
‑40 ℃ ~ +85 ℃ |
| Согласие |
RoHS, ДОСТИГНУТЬСЯ |
| Руководство по пайке |
|
| Профиль перекомпоновки |
Следуйте стандарту J‑STD‑020; Пиковая температура 260 ℃ макс. |
| Сборка |
Стандартный сбор и установка SMT, специальные приспособления не требуются |
Перекрестная ссылка/альтернативный вариант
Эта серия BTB толщиной 0,5 мм со степенью защиты IP64 совместима по форме и функциям с основными международными семействами продуктов BTB и служит экономичной заменой серий Molex, JAE, Hirose и Amphenol с мелким шагом BTB.
Примечание. Отправьте номер детали вашего оригинального производителя нашей команде инженеров для перекрестной проверки один к одному и рекомендации по точному совпадению.
Характеристика продукта
- Корпус контактов из латуни с селективным золотым покрытием, стабилизирующий электрические характеристики при вибрации и циклическом изменении температуры.
- Встроенные направляющие ребра с защитой от повреждений 防‑тупой заглушкой, предотвращающие перекос, обеспечивают слепое соединение и самовыравнивание для компенсации отклонения положения печатной платы.
- Уплотнительная конструкция IP64 блокирует пыль и брызги воды, расширяя возможности использования BTB в суровых условиях окружающей среды.
- Высокотемпературный корпус LCP выдерживает бессвинцовую пайку оплавлением без деформации
- Двухрядная компоновка с мелким шагом 0,5 мм обеспечивает максимальное использование пространства печатной платы для создания компактных устройств.
- Полный комплект «папа» и «мама», оконечная заделка SMT для полностью автоматизированного производства печатных плат.
Преимущества продукта
1. Инженерно-ориентированное решение по обеспечению толерантности: решает распространенные проблемы: отклонение компоновки печатных плат, смещение сборки, риск сдавливания контактов во время соединения, а также снижает частоту отказов на месте.
2. Надежный высокоскоростной сигнал: Оптимизированная геометрия контактов снижает перекрестные помехи, сохраняет целостность сигнала для высокоскоростных модулей.
3. Повышенная устойчивость к воздействию окружающей среды IP64.: Обычные BTB не имеют пылевлагозащиты; эта серия продлевает срок службы промышленного/наружного оборудования.
4. Полная готовность к автоматизации: Упаковка в тубах и на катушках поддерживает прямой сбор и размещение, без затрат на вторичную переупаковку при массовом производстве.
5. Оптимизация времени выполнения заказа и затрат: Альтернатива импортным брендам премиум-класса, более короткий цикл поставки с эквивалентными механическими и электрическими характеристиками.
6. Высокая гибкость: в соответствии с требованиями вашего проекта поддерживаются нестандартное количество контактов, высота сопряжения и толщина покрытия.
Приложение
- Промышленные модули управления и встроенные системы со сборными печатными платами
- Наружный шлюз Интернета вещей, сенсорные концентраторы, оборудование для периферийных вычислений
- Медицинские компактные электронные блоки
- Модули отображения, оборудование для наблюдения и видения
- Прочная бытовая электроника, портативные приборы для тестирования
- Модульное устройство, требующее пыленепроницаемого и брызгозащищенного межплатного соединения.
Время выполнения
- Заказ образца: 3 рабочих дня
- Заказ на массовое производство: 1–3 недели, в зависимости от конфигурации и количества заказа.
Заводская сертификация и индивидуальное обслуживание
- Сертификаты: ISO9001, RoHS, соответствие REACH.
- Политика в отношении образцов: поддержка бесплатных образцов, быстрая обработка образцов.
- MOQ: Низкий минимальный заказ для стандартных деталей; заказные конфигурации MOQ после оценки
- Возможности по индивидуальному заказу: индивидуальное количество контактов, высота сопряжения, толщина покрытия, механическая модификация, специальная упаковка в соответствии с вашим чертежом/спецификацией.
Руководство по выбору клиентов
- ПодтверждатьШаг=0,5 мм, проверьте необходимое количество выводов и точную высоту сопряжения, соответствующую зазору при установке печатной платы.
- Подтвердите требования к окружающей среде: степень защиты IP64 обязательна для защиты от пыли/брызгов; выберите подходящую толщину позолоты с учетом циклов соединения и агрессивной атмосферы.
- Подтвердите рабочий процесс сборки: выберите Reel для полностью автоматического массового производства SMT; Пробирка для лабораторных испытаний прототипов.
- Электрическая проверка: Для обеспечения длительной стабильной работы рекомендуется снижение номинального тока на контакт до ≤70 % от номинального значения.
- При перекрестной замене импортных деталей: предоставьте исходный номер детали и чертеж печатной платы нашей команде инженеров для подтверждения совместимости.
- Отправьте образец запроса на предварительную проверку перед полномасштабным принятием проекта.
Свяжитесь с нашей службой технической поддержки, если вам нужна таблица данных, файл 3D STEP или помощь в создании чертежей.
Часто задаваемые вопросы
В: Есть ли у вас каталог? Можете ли вы прислать мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
В: Я не могу найти товар в вашей ката.лог. Можете ли вы сделать этот продукт для меня?
О: В нашем каталоге представлена большая часть нашей продукции, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас ее нет, мы также можем спроектировать и изготовить новую форму для ее производства. Для справки, изготовление обычной формы займет около 35-45 дней.
Вопрос: Можете ли вы предоставить образец? Эти образцы бесплатны?
О: Да, мы предоставляем 5-10 бесплатных образцов разъемов для тестирования. Но вы должны оплатить стоимость доставки
Вопрос: Как насчет времени доставки?
О: товары на складе доставляются в течение 1 дня; товары по индивидуальному заказу доставляются в течение 5-7 дней
В: Как отправить мой заказ?
О: небольшие посылки отправляются экспресс-почтой, например DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Большие посылки мы можем отправить по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы будем нести ответственность за любой ущерб, причиненный продукту во время доставки.
6. Вопрос: Какие платежи вы принимаете? Могу ли я заплатить юаней?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, будьте уверены, что мы можем получить ту же сумму, что и в счете. И вы можете заплатить деньги в юанях. Без проблем.
7. Вопрос: Как насчет контроля качества вашей компании?
О: Строго следуйте ISO9001; IQC, OQC, IPQC и QA занимают 10% нашего отдела качества. Тест CCD применяется в 99% случаев применения продуктов нашей компании.
Вопрос: мне нужен прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на всю нашу продукцию. Поскольку у нас так много товаров, невозможно составить список всех их цен, а цены всегда меняются из-за стоимости и количества материалов. И вы можете предоставить нам список всего, что вам нужно; Мы тщательно подтвердим один за другим и предоставим вам спецификацию и прайс-лист
Вопрос: Можете ли вы изготовить продукцию по индивидуальному заказу и индивидуальную упаковку?
А: Да. Мы сделали много индивидуальных
продукты для наших клиентов раньше (в основном жгуты проводов). Что касается индивидуальной упаковки, проблем нет; мы можем разместить ваш логотип или другую информацию на упаковке. Просто нужно отметить, что это повлечет за собой некоторые дополнительные расходы.
В: Какие сертификаты у вас есть?
А: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
