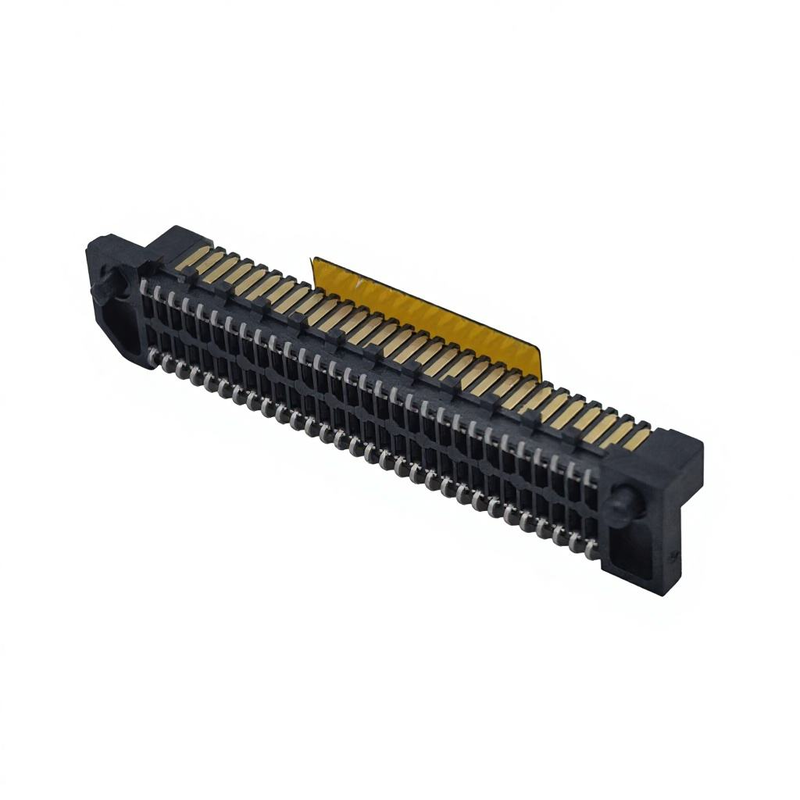

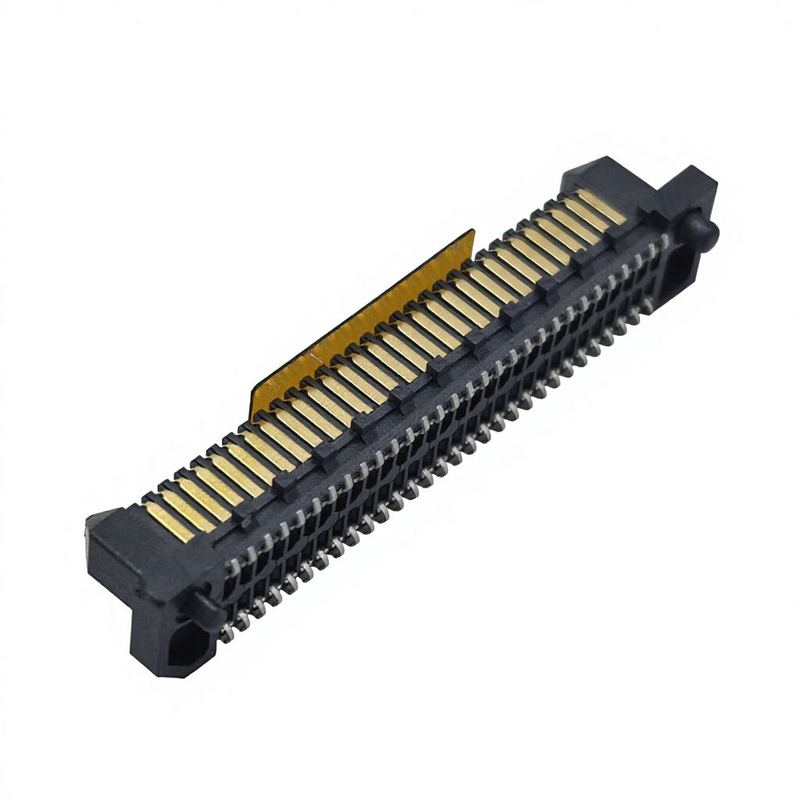

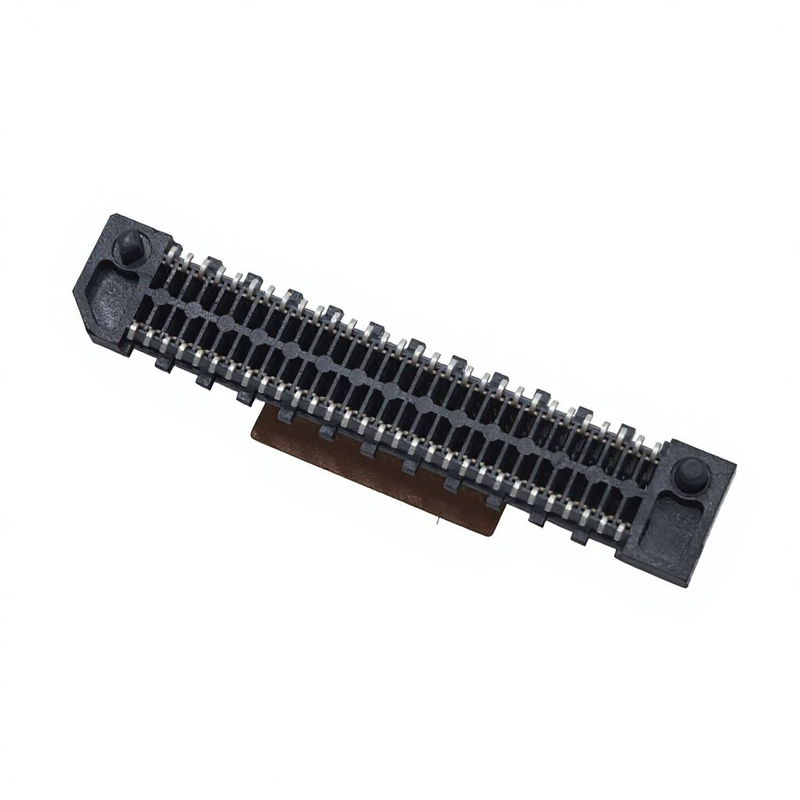

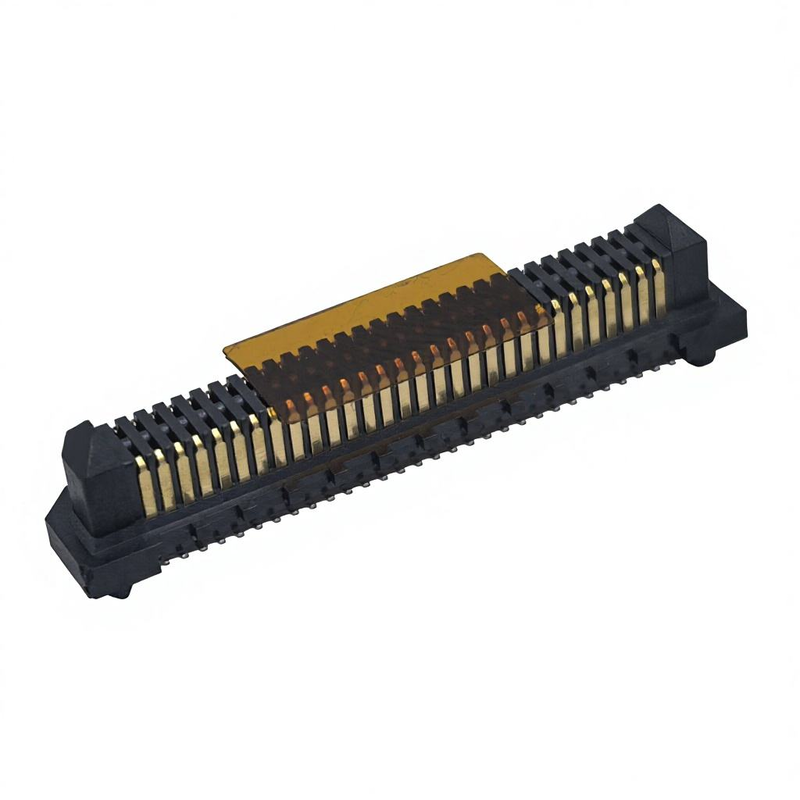

Высокоточный разъем 0,8 мм, 38 контактов, BTB, с изогнутыми контактами, для печатных плат, с покрытием Gold Ni
Основные характеристики продукта
✅ Конструкция с возможностью слепого соединения и самовыравнивания: Встроенная направляющая фаска компенсирует небольшие смещения при сборке, предотвращает повреждение контактов при автоматическом монтаже, снижает процент брака при сборке.
✅ Высокоскоростная целостность сигнала: Изогнутые контакты с оптимизированным импедансом обеспечивают стабильную передачу дифференциальных сигналов на высоких скоростях, минимизируя вносимые потери и перекрестные помехи.
✅ Определенная высота в соединенном состоянии: Точный контроль высоты в соединенном состоянии обеспечивает согласованность размеров при штабелировании печатных плат для проектирования механических корпусов.
✅ Изогнутые контакты для высоких токов: Изогнутая контактная пружина из медного сплава обеспечивает надежный многоточечный контакт, поддерживая стабильную передачу питания и сигналов.
✅ SMT с майларовой лентой: Майларовая несущая лента предотвращает деформацию контактов при пайке оплавлением, подходит для массового производства на линиях SMT-монтажа.
✅ Покрытие контактов Gold-Nickel: Золотое покрытие в зоне контакта + никелевый подслой, антиокислительное, низкое и стабильное контактное сопротивление для длительного срока службы
Описание продукта
| Наименование |
Спецификация |
| Электрические характеристики |
|
| Шаг |
0,8 мм |
| Количество контактов |
38 контактов |
| Номинальный ток |
1,0 А на контакт |
| Номинальное напряжение |
100 В переменного/постоянного тока |
| Сопротивление контакта |
≤ 30 мОм |
| Сопротивление изоляции |
≥ 500 МОм (500 В постоянного тока) |
| Диэлектрическая прочность |
250 В переменного тока / 1 мин |
| Механические характеристики |
|
| Тип разъема |
BTB Вилка, Изогнутые контакты |
| Тип монтажа |
SMT поверхностный монтаж |
| Высота в соединенном состоянии |
(Укажите фактический размер, например, 5,6 мм) |
| Количество циклов соединения |
Минимум 5000 циклов |
| Усилие вставки / извлечения |
Зависит от применения (согласно конструкции контакта) |
| Материал и покрытие |
|
| Материал контакта |
Высокопрочный медный сплав |
| Покрытие контакта |
Золотое покрытие в зоне контакта, никелевое подпокрытие; Зона пайки: никелевая основа |
| Материал корпуса |
Высокотемпературный LCP, огнестойкость UL94-V0 |
| Вспомогательный материал |
Майларовая защитная лента для SMT-обработки |
| Эксплуатационные характеристики |
|
| Рабочая температура |
-40 °C ~ +105 °C |
| Соответствие |
RoHS 2.0, REACH |
| Рекомендации по пайке |
|
| Профиль оплавления |
Стандартное бессвинцовое SMT-оплавление; Пиковая температура ≤ 260 °C, время выдержки согласно стандарту IPC/JEDEC |
| Примечание |
Сохраняйте майларовую ленту неповрежденной до SMT-монтажа; удалите после пайки; избегайте ручного ремонта паяльником на контактах с малым шагом |
Перекрестные ссылки / Альтернативы
Эта вилка BTB с 38 контактами и изогнутыми контактами с шагом 0,8 мм является прямой функциональной заменой для выбранных разъемов Molex SlimStack®, JAE, Amphenol BergStak® серии 0,8 мм.
- Соответствует критически важным параметрам печатной платы, высоте в соединенном состоянии, электрическим и механическим характеристикам для прямой замены в существующих проектах печатных плат.
- В большинстве случаев не требуется пересмотр разводки печатной платы; проверьте чертеж размеров перед серийным производством.
- Экономически выгодное преимущество по срокам поставки по сравнению с оригинальными импортными компонентами для объемных проектов.
Характеристики продукта
- Изогнутые пружинные контакты обеспечивают стабильный многоточечный контакт, устойчивы к вибрации и термическим циклам.
- Фаска для слепого соединения с самовыравниванием защищает контакты от повреждений при неправильной установке при автоматизированном производстве.
- Майларовая подложка удерживает контакты с малым шагом в одной плоскости, предотвращает деформацию при транспортировке и пайке оплавлением.
- Покрытие золото поверх никеля поддерживает низкое контактное сопротивление даже во влажных или слегка коррозионных рабочих средах.
- Компактный шаг 0,8 мм с высокой плотностью контактов экономит ценное пространство при штабелировании печатных плат.
- Строгий контроль плоскостности для обеспечения нулевого брака при автоматическом монтаже.
Преимущества продукта
⬇️ Сниженный риск сборки: Конструкция с допуском на самовыравнивание снижает частоту отказов при ручном и роботизированном соединении.⬇️ Высокоскоростные + Высокоточные возможности: Один разъем обрабатывает как питание, так и высокоскоростные дифференциальные сигналы.⬇️ Готовность к массовому производству: Упаковка на катушке напрямую совместима со стандартными автоматическими установщиками SMT.
Прямое использование на производственной линии SMT заказчика; переупаковка не требуется⬇️ Надежная согласованность: Собственное штампование, формование, покрытие и окончательная проверка, стабильная производительность от партии к партии.⬇️ Гибкая поддержка: Бесплатные образцы и быстрое прототипирование для вашей инженерной валидации.
Прямое использование на производственной линии SMT заказчика; переупаковка не требуетсяМодули промышленного управления и встраиваемое оборудование для периферийных вычисленийПортативные медицинские электронные сборки с печатными платами
Прямое использование на производственной линии SMT заказчика; переупаковка не требуетсяПотребительские IoT-устройства, носимые и компактные портативные устройстваАвтомобильные электронные субблоки для интерьера (не связанные с безопасностью)
Прямое использование на производственной линии SMT заказчика; переупаковка не требуетсяУпаковкаСтандартная рельефная лента для автоматического установщика SMT
Прямое использование на производственной линии SMT заказчика; переупаковка не требуетсяСрок поставкиЗаказ образцов: 3 рабочих дня
Заказ на серийное производство: 1-3 недели, в зависимости от конфигурации и количества заказа
- Заводская сертификация и индивидуальное обслуживание
- Сертификаты: ISO9001, RoHS, REACH
- Политика в отношении образцов: Предоставляются бесплатные образцы, быстрая обработка заказов на образцы
- MOQ: Низкий MOQ для стандартных деталей; MOQ для индивидуальных конфигураций по оценке
- Возможности индивидуализации: Индивидуальное количество контактов, высота в соединенном состоянии, толщина покрытия, механические модификации, специальная упаковка в соответствии с вашим чертежом/спецификацией.
- Руководство по выбору инженера
Подтвердите, что фактическая
- высота в соединенном состоянии
- соответствует вашей сборке печатных плат и механическому зазору корпуса.
Проверьте нагрузку на контакт: не превышайте номинальные 1,0 А на контакт при непрерывной работе.
- Для высокоскоростных сигнальных путей следуйте нашим рекомендациям по сборке печатных плат и трассировке дифференциальных пар.
- Перепроверьте совместимость ответной части разъема; перекрестная ссылка не гарантирует 100% соответствия без подтверждения чертежа.
SMT-производство: сохраняйте майларовую ленту перед пайкой оплавлением; удалите после завершения пайки.
- Предоставьте список BOM нашей инженерной команде, если вам требуется проверка перекрестных ссылок для вашего текущего проекта.
- Свяжитесь с нашим инженерным отделом продаж для получения чертежей, 3D-файлов и запроса образцов.
- FAQ
- В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
- В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?О: Наш каталог содержит большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую оснастку для его производства. Для справки, изготовление обычной оснастки займет около 35-45 дней.В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
- О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
- В: Как насчет времени доставки?
- О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
- В: Как отправить мой заказ?
- О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга от двери до двери. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы будем нести ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001; IQC, OQC, IPQC и QA составляют 10% нашего отдела качества. Тест CCD применяется к 99% применений продукции нашей компании.
В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить полный прайс-лист, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
В: Можете ли вы изготовить индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных
продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это повлечет за собой дополнительные расходы.
В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
