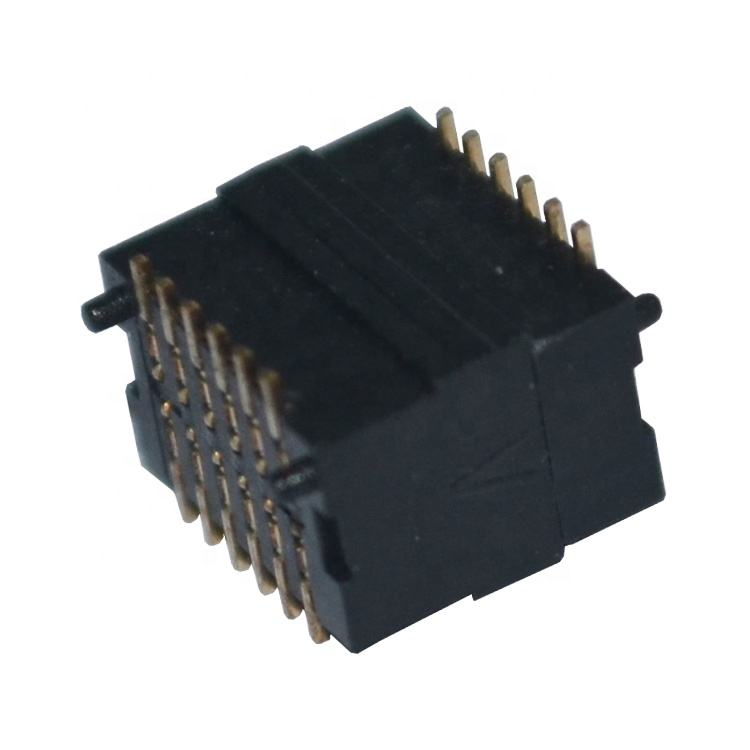

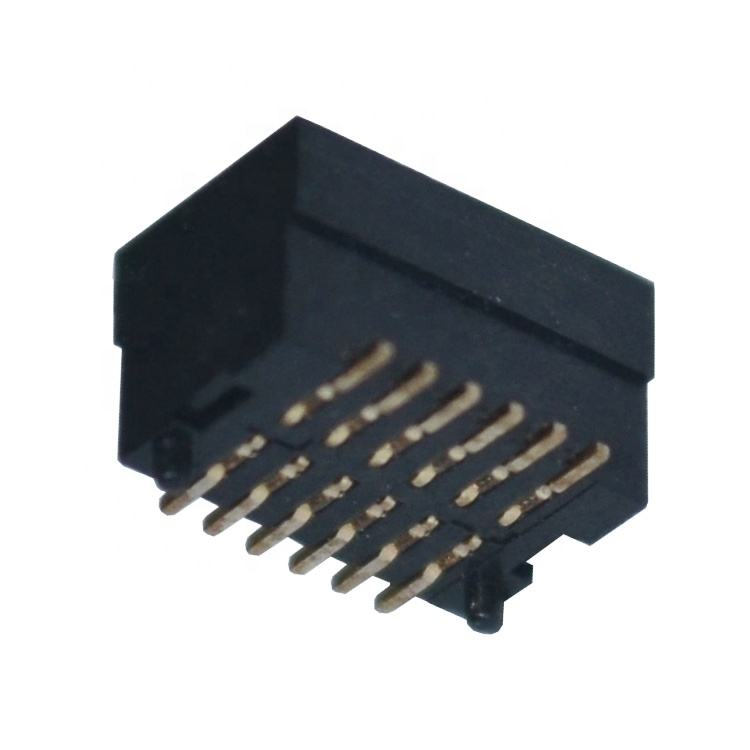

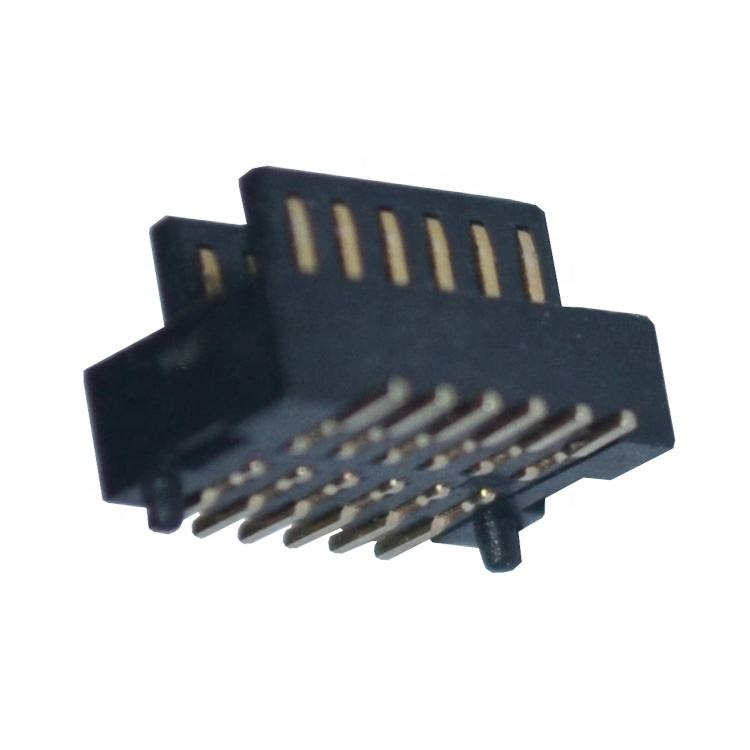

Высокоплотный 12-контактный разъем SMT для печатных плат, мужской/женский, шаг 0,5/0,8 мм, высота соединения 6,0 мм, разъемы плата-плата и мезонинные
Основные преимущества продукта
✅ Конструкция с возможностью слепого соединения и самовыравнивания: Встроенные направляющие стойки компенсируют смещение при сборке печатных плат, предотвращают повреждение контактов при слепом соединении, повышают выход годной продукции для автоматизированных линий SMT.
✅ Высокоскоростная целостность сигнала: Оптимизированный импеданс контактов, стабильная передача для высокоскоростных дифференциальных сигналов, соответствует требованиям к компоновке высокоскоростных сигнальных трактов.
✅ Фиксированная высота соединения 6,0 мм: Точно контролируемый зазор между печатными платами, постоянное мезонинное расстояние для параллельной механической конструкции стекируемых плат.
✅ Высокоплотная компоновка SMT: Компактная двухрядная конструкция экономит место на печатной плате для модулей с ограниченным пространством.
✅ Конструкция, удобная для SMT: Корпус, совместимый с установкой pick-and-place, поддерживает пайку оплавлением, доступен контроль AOI после сборки.
Описание продукта
| Наименование |
Параметр |
| Электрические характеристики |
|
| Шаг |
0,5 мм / 0,8 мм |
| Количество контактов |
12P (доступны нестандартные количества контактов) |
| Номинальное напряжение |
12 В переменного/постоянного тока |
| Номинальный ток на контакт |
0,5 А |
| Сопротивление изоляции |
≥500 МОм |
| Сопротивление контакта |
≤30 мОм |
| Максимальная скорость передачи данных |
До 10 Гбит/с |
| Механические характеристики |
|
| Высота соединения |
6,0 мм |
| Циклы соединения |
≥500 циклов |
| Помощь при соединении |
Направляющие стойки для слепого соединения / самовыравнивания |
| Тип подключения |
SMT Gull-wing |
| Материал и покрытие |
|
| Корпус |
Высокотемпературный LCP, UL94-V-0 |
| Материал контакта |
Медный сплав |
| Покрытие контакта |
Позолота в зоне контакта; лужение на пайке |
| Экологические характеристики |
|
| Рабочая температура |
−40℃ ~ +105℃ |
| Соответствие |
Соответствует RoHS, REACH |
| Руководство по пайке |
|
| Процесс |
SMT пайка оплавлением |
| Пиковая температура оплавления |
Макс. 260℃, продолжительность 10 с |
Перекрестная ссылка / Альтернатива
Прямая замена для основных серий мезонинных разъемов плата-плата от Molex, JAE и TE Connectivity с шагом 0,5/0,8 мм и высотой соединения 6,0 мм.
Совместимость с посадочным местом для большинства эталонных конструкций; проверьте раскладку площадок перед окончательной доработкой печатной платы. Устраняет риски длительного времени выполнения заказа для оригинальных импортных компонентов, сохраняя идентичные электрические и механические характеристики.
Особенности продукта
- Конструкция с защитой от неправильного соединения предотвращает повреждение от обратной вставки при ручной и автоматической сборке.
- Самовыравнивающееся плавающее допущение компенсирует ошибки при сборке и смещении, снижает процент брака разъемов.
- Двухточечная контактная структура поддерживает стабильное усилие контакта при вибрации и термических циклах
- Высокотемпературный корпус LCP выдерживает стандартный профиль пайки оплавлением SMT без деформации.
- Компактная высокоплотная 12-контактная конфигурация обеспечивает баланс между количеством входов/выходов и площадью печатной платы.

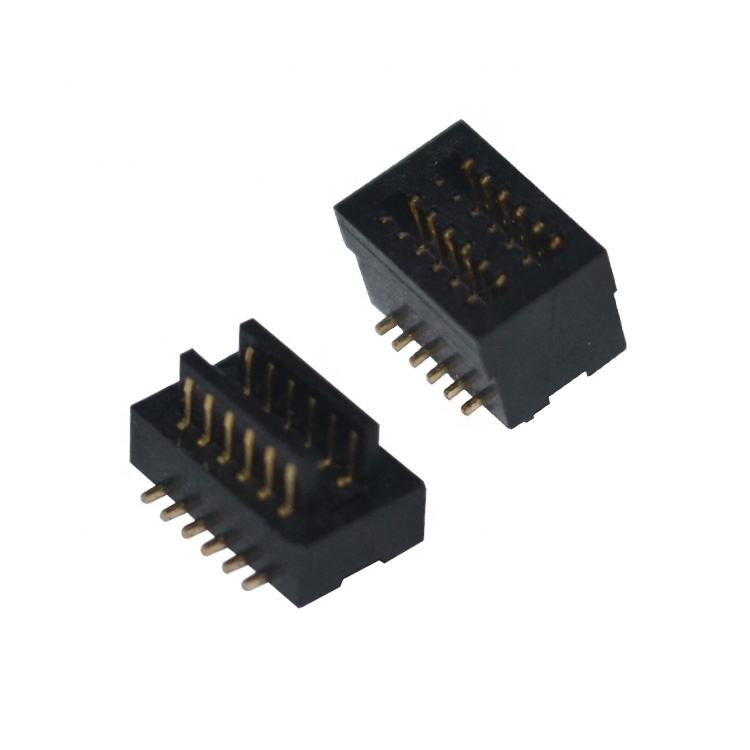

- Согласованная пара «папа-мама», предназначенная для параллельного мезонинного соединения печатных плат.
Преимущества продукта
🔹 Безопасность цепочки поставок: Местное производство, позволяющее избежать дефицита из-за длительного времени выполнения заказов у импортных аналогов.
🔹 Оптимизировано для сборки: Упаковка на ленте напрямую работает с автоматическими установщиками SMT pick-and-place, не требуется предварительная ручная обработка.
🔹 Доказанная стабильность сигнала: Настроенная геометрия контактов для высокоскоростной целостности сигнала, меньшие потери сигнала.
🔹 Экономически эффективный второй источник: Сопоставимая производительность с международными брендами по конкурентоспособным ценам.
🔹 Гибкая инженерная поддержка: Быстрая валидация образцов, возможность модификации количества контактов / покрытия / высоты соединения.
Применение
- Модули промышленного управления и платы встраиваемых систем
- Вспомогательные платы связи и платы передачи сигналов
- Компактные медицинские электронные сборки
- Модули шлюзов IoT и стекируемых печатных плат датчиков
- Соединения плат драйверов дисплея
- Внутренние мезонинные соединения оборудования для тестирования и измерений
Упаковка
- Стандартная рельефная лента для автоматического установщика SMT pick-and-place
- Прямое использование на производственной линии SMT заказчика; переупаковка не требуется
Срок поставки
- Заказ образцов: 3 рабочих дня
- Заказ массового производства: 1-3 недели, в зависимости от конфигурации и объема заказа
Сертификация завода и индивидуальное обслуживание
- Сертификаты: ISO9001, соответствие RoHS, REACH
- Политика в отношении образцов: Бесплатные образцы поддерживаются, быстрая выдача образцов
- MOQ: Низкий MOQ для стандартных деталей; MOQ для индивидуальных конфигураций по результатам оценки
- Возможности индивидуализации: Индивидуальное количество контактов, высота соединения, толщина покрытия, механическая модификация, специальная упаковка в соответствии с вашим чертежом/спецификацией.
Руководство по выбору инженера
- Подтвердите шаг: выберите 0,5 мм для более высоких требований к плотности; выберите 0,8 мм для более легкого производства печатных плат.
- Подтвердите высоту соединения: эта серия фиксирована на 6,0 мм; свяжитесь с нами, если вам нужны альтернативные высоты соединения.
- Проверьте количество контактов: базовая модель - 12P; другие количества контактов могут быть изготовлены на заказ.
- Подтвердите скорость сигнала: оцените, соответствует ли ваше требование к дифференциальному сигналу максимальной скорости 10 Гбит/с.
- Подтвердите диапазон рабочих температур, соответствующий рабочей среде вашего конечного продукта.
- Для замены второго источника: перекрестно проверьте чертеж посадочного места печатной платы перед окончательным выпуском Gerber.
- Для прототипа: сначала запросите бесплатные образцы для проверки пайки, соединения и производительности сигнала.
Свяжитесь с нашей инженерной командой, если вам нужна рекомендация по посадочному месту, 3D-файл STEP или дальнейшая техническая поддержка.
FAQ
В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня? О: В нашем каталоге показано большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую оснастку для его производства. Для справки, изготовление обычной оснастки займет около 35-45 дней.
В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
В: Что насчет времени доставки?
О: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней.
В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы будем нести ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001; IQC, OQC, IPQC и QA составляют 10% нашего отдела качества. Тест CCD применяется к 99% применений продукции нашей компании.
В: Мне нужен прайс-лист всех ваших продуктов. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить их все в списке, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам товаров; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
В: Можете ли вы изготовить индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это повлечет за собой дополнительные расходы.
В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
