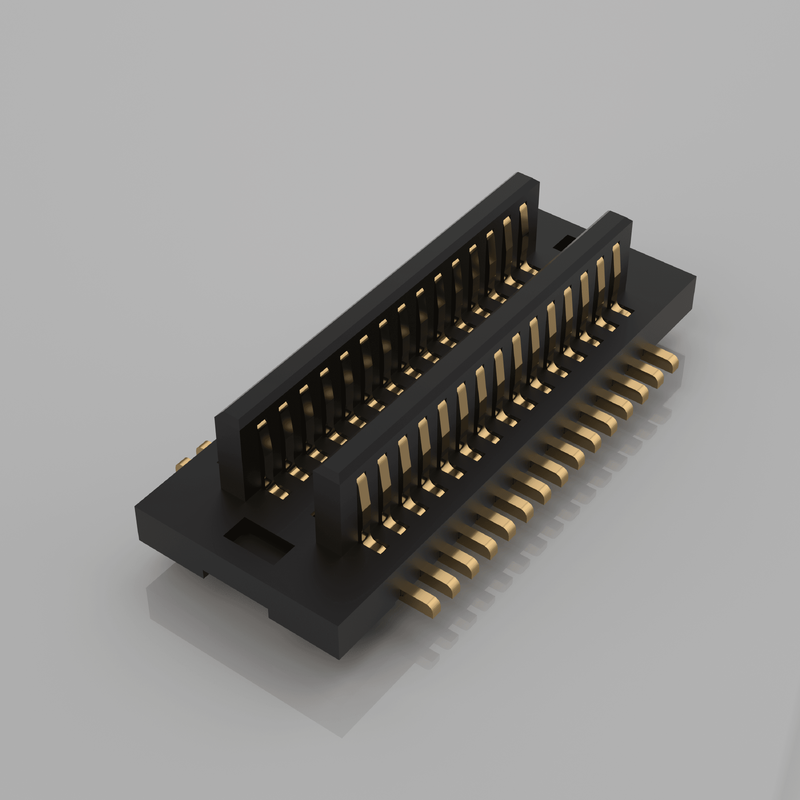

BTB 0.5mm Pitch Double Slot 20P 30P Board-to-Board Connector Мужской-женский прямоугольный соединитель для печатных плат
Основные моменты продукции
✅Скрытое спаривание и самовыравнивание: Двухслойная направляющая конструкция поглощает смещение толерантности сборки, уменьшает риск сбоя сцепления при производстве SMT больших объемов ✅Высокоскоростной сигнал: Оптимизированная контактная геометрия с двумя слотами, стабильная целостность сигнала для высокоскоростной цифровой передачи
✅Определенные паральные варианты высоты: Стандартная высота сделанного насквозь для прямоугольного сцепления, четкое управление Z-размерностью для конструкции сделанного насквозь PCB
✅0.5 мм высокоплотный пич: Двухслойная прямоугольная схема SMT, сокращает PCB-отпечатки для проектирования компактных модулей
✅Двуконтактная структура с двойным слотом: Улучшенная устойчивость к ударам и вибрациям, стабильная непрерывность при механическом напряжении
Описание продукта
| Положение |
Спецификация |
Примечания |
| Электрическая производительность |
|
|
| Стрелка |
0.5 мм |
Двухслойный двойной ряд |
| Позиции |
20P, 30P |
Доступное количество пин-код на заказ |
| Номинальный ток (на пин) |
0.5 А |
Применение сигнала, дерейтинг для пути питания |
| Номинальное напряжение |
50 В переменного тока |
|
| Сопротивление на контакт |
≤ 50 мΩ |
Начальная стоимость |
| Сопротивление изоляции |
≥ 1000 МΩ |
Дисплей 100 В |
| Выдерживает напряжение |
500 В / 1 мин |
Нет сбоев. |
| Механические характеристики |
|
|
| Циклы спаривания |
250 циклов |
Механическая долговечность |
| Высота в паре |
Стандартная конфигурация |
Уточнить при запросе |
| Тип установки |
SMT Правый угол |
Установка на поверхности ПКБ |
| Половое положение |
Мужской розетка / женский контейнер |
Сочетаются парами |
| Материал и покрытие |
|
|
| Жилье |
Высокотемпературный LCP |
UL94 V-0 огнезащитный |
| Контактный материал |
Фосфор бронза |
Сплав высокоэластичной меди |
| Оплавка зоны контакта |
3−10 μ ‰ Золото над Никелем |
Антиоксидация, надежный контакт |
| Заплавка хвоста |
Матовый олово над никелем |
Хорошая сварная способность SMT |
| Экологические |
|
|
| Операционная температура |
-40 °C ~ +85 °C |
Промышленный ассортимент |
| Соответствие |
RoHS-2 без свинца |
|
| Руководящие принципы SMT по сварке |
Профиль обратного потока: максимум 260 °C, пик 10 с |
Следовать стандарту IPC/JEDEC; избегать повторного переполнения |
Перекрестные ссылки / Альтернативные
Этот двойной слот 0,5 мм прямоугольный BTB служит альтернативой форм-fit-функции для основных международных серий.
Примечание: Перед непосредственной заменой с помощью клапанов проверяют высоту скрещивания, выпрямление, отпечаток и покрытие.
- Заменить для выбранной серии Molex, JAE, Amphenol 0,5 мм с двойным слотом прямоугольного BTB
- Доступно модификация пользовательского отпечатка, если исходный отпечаток поставщика не может быть сопоставлен
- Мы предоставляем документ сравнения отпечатков на запрос для проверки инженера
Характеристика продукта
- Двухслойный механизм направления поддерживает слепое сочетание и самовыражение, допускает незначительное смещение сборки, снижает скорость отторжения сборки
- Система двойного контакта с двойным слотом, антивибрационная и антишоковая, поддерживает стабильное соединение в условиях вибрации
- Прямоугольное SMT-окончание, компактный контур, подходит для соединения ПКБ
- Высокотемпературный LCP изолятор, выдерживающий стандартную SMT рефлоковую сварку без деформации корпуса
- Многочисленные варианты высоты скрещивания, гибкое решение для сборки PCB для различных механических ограничений корпуса
- Золотопокрытая контактная область для долгосрочной стабильной передачи сигнала; оцинкованный хвост сварки обеспечивает постоянную производительность смачивания SMT
Преимущества продукта
🔹Конструкция, ориентированная на изготовление: Оптимизированная геометрия направления уменьшает ошибки ручной и машинной сборки; удобная для большого объема автоматической сборки
🔹Экономически эффективная альтернатива: Избегайте длительных сроков поставки и высокой стоимости импортных деталей фирменных марок; одинаковые механические и электрические характеристики
🔹Производство с полной прослеживаемостью: штамповка, инжекция, покрытие, сборка внутри компании, стабильная консистенция качества
🔹Гибкая настройка: Настройка количества штифтов, высоты матов, толщины покрытия, цвета корпуса в зависимости от требований проекта
🔹Быстрая инженерная поддержка: Информационный лист, 2D/3D чертеж, библиотека отпечатков доступны для вашей фазы проектирования PCB
Применение
- Промышленные модули управления и датчики PCBA
- Медицинское компактное электронное оборудование
- IoT-гейтвей и встроенное оборудование
- Модули машинного зрения и визуализации
- Умные носимые и компактные потребительские устройства
- Подсоединительные панели связи
- Внутреннее соединение ПКБ с испытательным и измерительным инструментом
Упаковка
Лента и катушка (катушка упаковки):Стандартная упаковка катушек для SMT-машины для подбора и размещения. Части могут быть загружены непосредственно на вашу автоматизированную производственную линию без переупаковки. Для небольших партий прототипов доступен сервис резки.
Продолжительность
- Образец заказа: 3 рабочих дня
- Заказ на серийное производство: 1-3 недели, в зависимости от конфигурации и количества заказа
Сертификация завода и обслуживание по заказу
- Сертификации: ISO9001, RoHS, REACH
- Политика обработки образцов: бесплатные образцы поддерживаются, быстрый отбор образцов
- MOQ: Низкий MOQ для стандартных деталей; индивидуальные конфигурации MOQ при оценке
- Возможности на заказ: количество штифтов на заказ, высота свертывания, толщина покрытия, механическая модификация, специальная упаковка в соответствии с вашим чертежом / спецификацией.
Руководство по выбору инженера
- Сначала подтвердите 3 ключевых параметра: угол 0,5 мм, количество булавок (20P / 30P), точная высота скрещивания; неправильная высота скрещивания вызовет помехи сборки
- Подтвердить ориентацию установки: SMT прямоугольный; структура с двойным слотом должна сочетать пары мужского и женского пола
- Определить требования к покрытию: толщина золота на зоне соприкосновения для применения вибрации/высокого цикла
- Дисплей ПКБ: Сохраните надлежащую зону отключения вокруг соединителя для переработки и сварки
- Предложение о прототипе: сначала испытать свободные образцы перед массовым заказом; проверить производительность спаривания, результаты повторного сварки и производительность сигнала на вашем оборудовании
- Для среды с высокими вибрациями: предпочтительно золотистый контактный вариант; избегайте чрезмерного снижения тока на каждом штифте
Напоминание: для окончательного дизайна всегда обращайтесь к официальному листу данных.
