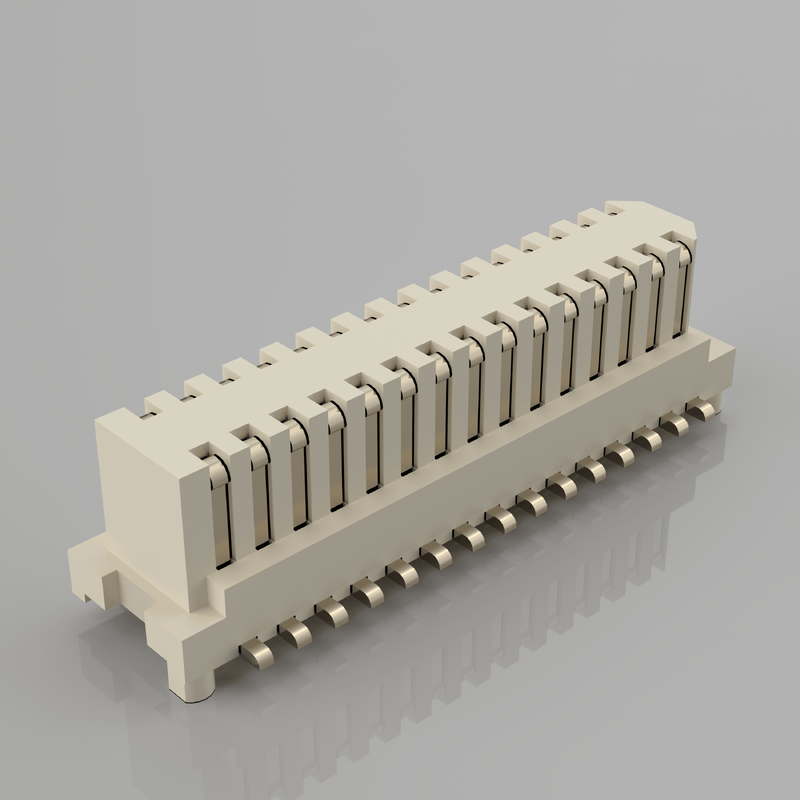

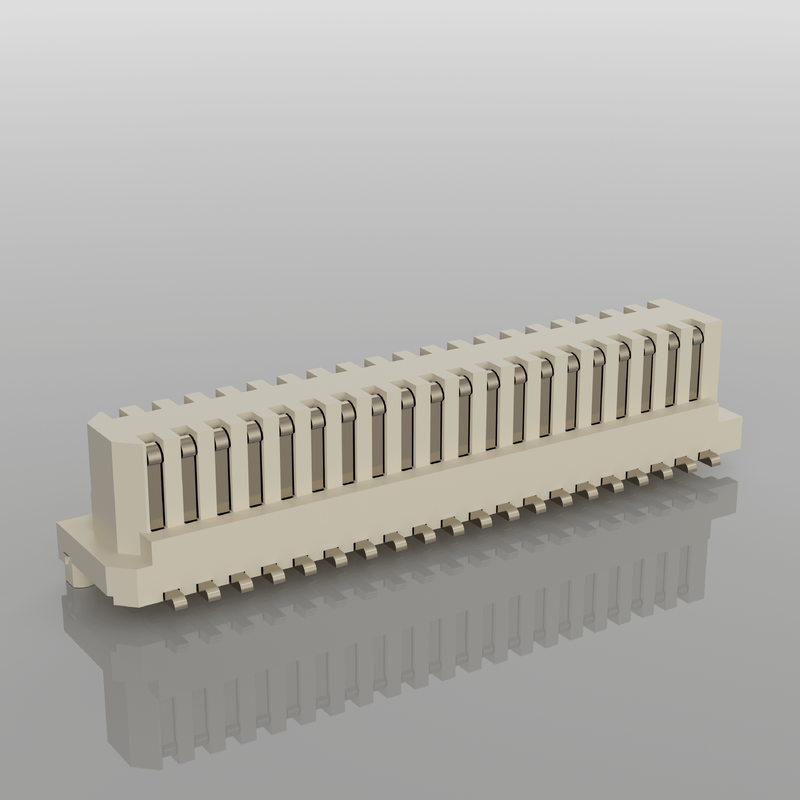

Мужчина 0,5 мм питч одноразовый слот плата-на-плату & мезанниновые соединители прямоугольный соединитель для PCBA
Основные моменты продукции
- Слепое спаривание и самообразование: Встроенное руководство начальника & chamfer корпуса компенсировать X/Y смещение сборки; избежать повреждения штиф при слепом вставке для модульной сборки PCBA
- Высокоскоростной сигнал: оптимизированная целостность сигнала, поддерживает LVDS, PCIe, высокоскоростную дифференциальную передачу для цифровых модулей высокой плотности
- Настраиваемая высота сочетания: Многочисленные варианты высоты для определения точного разрыва между ПКБ и ПКБ, соответствующие ограничениям механического корпуса
- Форма SMT с однослотным правоугольным углом: 90° ортогональное соединение ПКБ, экономия внутреннего пространства критического устройства
Описание продукта
| Положение |
Параметр |
| Электрическая производительность |
|
| Стрелка |
0.5 мм |
| Номинальный ток (на контакт сигнала) |
0.5 А |
| Номинальное напряжение |
50 В постоянного тока |
| Выдерживает напряжение |
250 Вт переменного тока, 1 минута |
| Противодействие при первоначальном контакте |
≤ 30 мΩ |
| Сопротивление изоляции |
≥ 109 Ω |
| Скорость сигнала |
До 10 Гбит/с |
| Механические характеристики |
|
| Количество позиций |
Специальный диапазон по запросу |
| Высота в паре |
Некоторые варианты высоты наложения |
| Циклы спаривания |
Не менее 30 циклов |
| Толерантность к спариванию |
Толерантность смещения X/Y для слепого спаривания |
| Тип установки |
SMT Правый угол |
| Материал и покрытие |
|
| Жилье |
ЛПП, UL94 V-0 огнезащитный |
| Контактный материал |
Сплав меди высокой прочности |
| Контактное покрытие для спаривания |
Золото над никелем; множество вариантов толщины золота |
| СМТ-окончательное покрытие |
Олова над никелем |
| Экологические |
|
| Операционная температура |
-40 °C ~ +105 °C |
| Соответствие |
Соответствие требованиям RoHS, REACH |
| Руководство по сварке |
|
| Профиль обратного потока |
Пик 245-260 °C, соответствует стандарту J-STD-020; без волновой сварки |
| Собрание |
Совместима со стандартным оборудованием SMT для подбора и размещения |
Перекрестные ссылки / Альтернативные
Этот прямоугольный мезонинный разъединитель разработан как функциональная альтернатива установленным международным сериям Molex, JAE, Hirose и Amphenol.
- Совместимый отпечаток для быстрой проверки второго источника; одинаковая высота, высота, механический контур для повторного использования PCBA.
- Примечание: Всегда выполняйте электрическую и механическую проверку перед серийным изготовлением; 100% соответствие между элементами доступно по вашему номеру эталонной части.
- Уменьшает зависимость от зарубежных компонентов с длительным сроком выполнения, сокращая время выполнения проекта.
Характеристика продукта
- Конструкция с однослотным прямоугольным углом для ортогонального 90-градусного соединения PCBA.
- Поляризованный корпус + расположение босса предотвращает обратное вставление и повреждение булавки во время сборки.
- Саморазвертывающийся раствор обеспечивает надежное слепое соединение для сборки замкнутого модуля.
- Высококачественный корпус LCP выдерживает высокую температуру обратного потока SMT без деформации.
- Оптимизированная контактная геометрия обеспечивает стабильную высокоскоростную дифференциальную производительность сигнала.
- Многочисленные выборы высоты для фиксации точного разрыва межэтажного ПК.
- Полностью совместима с SMT, готова к автоматическому массовому производству.
Преимущества продукта
- Удобный для сборки: Толерантность слепого спаривания поглощает ошибку размещения ПКБ, более низкий показатель отклонения сборки.
- Си-оптимизированный: Настроенная контактная структура сводит к минимуму перекрестную связь для высокоскоростной передачи цифрового сигнала.
- Раствор из второго источникаПрямая альтернатива премиальным зарубежным брендам, конкурентоспособная стоимость и более короткое время выполнения.
- Гибкая настройка: Количество штифтов, высота скрещивания и толщина позолотания настраиваются по вашему проекту.
- Постоянное качество: Строгий контроль совместимости позволяет избежать риска открытой сварки SMT на тонкозвуковых подушках.
Применение
- Промышленные встроенные модули
- Сборки шлюзов и датчиков IoT
- Медицинские компактные подкарты PCBA
- Ручное испытательное и измерительное оборудование
- Камеры видеонаблюдения и модули зрения
- Оборудование периферийных средств связи
- Сборки ПКБ с высокой плотностью для потребителей
- Модульное устройство внутреннего ортогонального соединения платы
Упаковка
Лента и катушка (катушка упаковки):Стандартная упаковка катушек для SMT-машины для подбора и размещения. Части могут быть загружены непосредственно на вашу автоматизированную производственную линию без переупаковки. Для небольших партий прототипов доступен сервис резки.
Продолжительность
- Образец заказа: 3 рабочих дня
- Заказ на серийное производство: 1-3 недели, в зависимости от конфигурации и количества заказа
Сертификация завода и обслуживание по заказу
- Сертификации: ISO9001, RoHS, REACH
- Политика обработки образцов: бесплатные образцы поддерживаются, быстрый отбор образцов
- MOQ: Низкий MOQ для стандартных деталей; индивидуальные конфигурации MOQ при оценке
- Возможности на заказ: количество штифтов на заказ, высота свертывания, толщина покрытия, механическая модификация, специальная упаковка в соответствии с вашим чертежом / спецификацией.
Руководство по выбору инженера
- Подтвердить критический размер:Высота в паре= фиксированный промежуток между двумя ПХБ; сначала выберите правильный вариант высоты.
- Подсчитывать общее количество пинов: отдельные сигнальные и питательные пины; резервные заземляющие пины для сохранения целостности высокоскоростного сигнала.
- Проверьте требуемую скорость передачи данных: подтвердите, необходимы ли высокоскоростные дифференциальные характеристики для вашего протокола.
- Определите спецификацию покрытия: Более толстая покрытие золотом для применения при вибрациях / суровой среде с длительным сроком службы.
- Состояние сборки: если ваш продукт требует сборки вслепую, убедитесь, что допустимость саморазрядки соответствует вашей механической сборке.
- Процесс SMT: Использование катушек для массового производства; запрос бесплатных образцов для проверки прототипа до полномасштабного выпуска.
- Перекрестная ссылка: Отправьте оригинальный номер части конкурента; мы порекомендуем соответствующую альтернативную модель для проверки.
Частые вопросы
Вопрос: У вас есть каталог? Вы можете прислать мне каталог, чтобы я проверил все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
Вопрос: я не могу найти продукт в вашем каталогеВы можете сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования. Но вы должны оплатить стоимость доставки
Вопрос: Как насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке..
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T/T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете заплатить деньги в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001; IQC, OQC, IPQC и QA занимают 10% нашего отдела качества.
Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
В: Можете ли вы сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О настраиваемой упаковке, нет никаких проблем; мы можем поставить ваш логотип или другую информацию на упаковке.Я просто хочу отметить, что это будет стоить дополнительно..
Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
