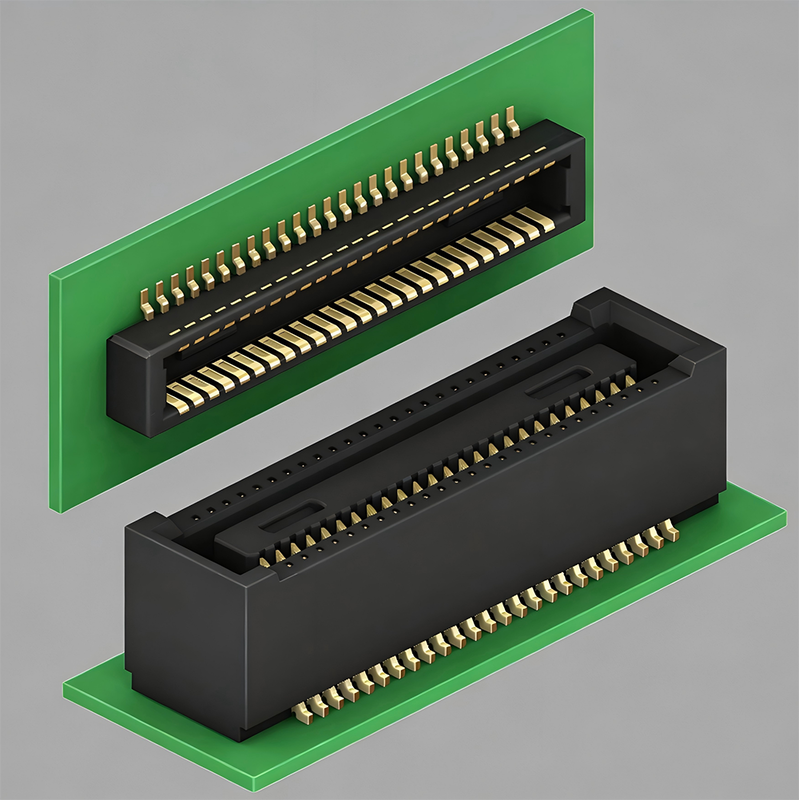

0.4mm Пич-борд к доске и мезанниновые соединители прямоугольный соединитель альтернативный HRS DF40C-80DP-0.4V ((51)
Основные моменты продукции
- Слепое спаривание и самовыравнивание + дизайн против неправильного выравнивания: Встроенные направляющие ребра, переносят смещение сборки ПКБ, предотвращают повреждение булавок во время слепого спаривания, повышают производительность сборки.
- Целостность высокоскоростного сигнала: поддерживает до 20 Гбит/с, совместим с PCIe, USB3.1 Gen2, MIPI, SATA высокоскоростными дифференциальными сигналами.
- Гибкие варианты высоты спаривания: многочисленные выборы высоты стека (1.5 / 2.0 / 3.0 / 3.5 / 4.0 мм), отвечает требованиям к слойному мезаннину PCB.
- 80 позиций, 0,4 мм тонкий питч, прямоугольный SMT монтаж: компактный отпечаток для плотной схемы PCB.
Описание продукта
| Категория |
Положение |
Параметр |
| Электрическая производительность |
Контактная отметка |
0.4 мм |
|
Количество контактов |
80 штифтов, двойной ряд |
|
Номинальный ток на контакт |
0.3 А |
|
Номинальное напряжение |
DC 30 В |
|
Максимальное сопротивление при контакте |
≤ 90 мΩ |
|
Сопротивление изоляции |
≥ 500 МΩ |
|
Выдерживать напряжение |
100 В переменного тока |
|
Максимальная скорость передачи |
20 Гбит/с |
| Механические характеристики |
Высота в паре |
1.5 / 2.0 / 3.0 / 3.5 / 4.0 мм необязательно |
|
Циклы спаривания |
≥30 циклов |
|
Тип установки |
SMT прямоугольной |
|
Толерантность к самоподчинению |
Компенсация смещения X-Y направленной сборки |
| Материал и покрытие |
Жилой материал |
LCP, UL94 V-0 огнеупорный |
|
Терминальный материал |
Фосфор бронза |
|
Контактное покрытие |
Золотовалочное покрытие на зоне контакта, никелевый барьер для предотвращения сварки |
| Экологические |
Операционная температура |
-35°C ~ +85°C |
|
Соответствие |
RoHS, REACH |
| Руководство по сварке |
Профиль обратного потока |
Стандартный бессвинцовый обратный поток SMT; конструкция барьера против сварки с помощью сварки для предотвращения проникновения олова в зону контакта |
Перекрестные ссылки / Альтернативные
Прямая альтернативная заменаHRS DF40C-80DP-0.4V ((51). Пиноут, отпечаток, высота стека и интерфейс спаривания полностью совпадают.
Ссылка: серия Hirose DF40C, сравнимая с Amphenol BergStak 0,4 мм тонкозвуковыми B2B мезанинными разъемами.
Характеристика продукта
- Противоположная направляющая структура, поддерживает слепое спаривание и самоположение, поглощает позиционное отклонение насквозь с PCB.
- Дизайн никелевого барьера, эффективно блокирует сварку при SMT рефлюме.
- Укрепленный корпус с упругими ребрами повышает вибрационную и устойчивость к ударам.
- Прямоугольное SMT-окончание, оптимизированная подставка для автоматической установки.
- Высокочастотная оптимизированная геометрия терминала для поддержания стабильной целостности высокоскоростного сигнала.
- Компактный дизайн низкопрофильного мезонинового стека, экономит пространство внутри устройства.
Преимущества продукта
- Заместитель: отсутствие изменений в схеме PCB, прямая замена HRS DF40C-80DP-0.4V ((51), уменьшает длительные сроки поставки и риск дефицита поставок импортных марок.
- Устойчивые высокоскоростные характеристики: Настроенное регулирование импеданса для высокоскоростных дифференциальных интерфейсов.
- Высокая производительность сборки: Встроенный слепой мате и анти-манекеновский ключ, чтобы избежать обратного вставления и изгиба булавки.
- Подходит для автоматизации: Стандартная упаковка на катушке для прямого отбора и размещения SMT.
- Производственная настройка доступна: Настройка высоты стека, количества штифтов и толщины покрытия в соответствии с требованиями проекта.
Применение
высокоскоростные мезониновые ПКБ для:
- Медицинские модули визуализации
- Промышленные панели управления
- Модули камеры и датчиков MIPI
- Портативная потребительская электроника
- Крайние вычисления и встроенные системы
- Подгруппы оптической связи
Продолжительность
- Образец заказа: 3 рабочих дня
- Заказ на серийное производство: 1-3 недели, в зависимости от конфигурации и количества заказа
Сертификация завода и обслуживание по заказу
- Сертификации: ISO9001, RoHS, REACH
- Политика обработки образцов: бесплатные образцы поддерживаются, быстрый отбор образцов
- MOQ: Низкий MOQ для стандартных деталей; индивидуальные конфигурации MOQ при оценке
- Возможности на заказ: количество штифтов на заказ, высота свертывания, толщина покрытия, механическая модификация, специальная упаковка в соответствии с вашим чертежом / спецификацией.
Руководство по выбору инженера
- Сначала подтвердите необходимую высоту скрещенной стеки; это размер ядра для скрещивания межэтажных ПКБ.
- Проверка требований к пропускной способности высокоскоростного интерфейса (≤20 Гбит/с).
- Проверьте пространство PCB; прямоугольный отпечаток SMT соответствует оригинальному HRS DF40C-80DP-0.4V ((51).
- Если ваше приложение имеет вибрационную/шоковую среду, подтвердите цикл спаривания и диапазон температуры работы.
- Запросите бесплатные образцы для испытания целостности сигнала и проверки сборки SMT перед серийным производством.
Частые вопросы
Вопрос: У вас есть каталог? Вы можете прислать мне каталог, чтобы я проверил все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
Вопрос: я не могу найти продукт в вашем каталогеВы можете сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования. Но вы должны оплатить стоимость доставки
Вопрос: Как насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке..
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T/T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете заплатить деньги в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001; IQC, OQC, IPQC и QA занимают 10% нашего отдела качества.
Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
В: Можете ли вы сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О настраиваемой упаковке, нет никаких проблем; мы можем поставить ваш логотип или другую информацию на упаковке.Я просто хочу отметить, что это будет стоить дополнительно..
Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
