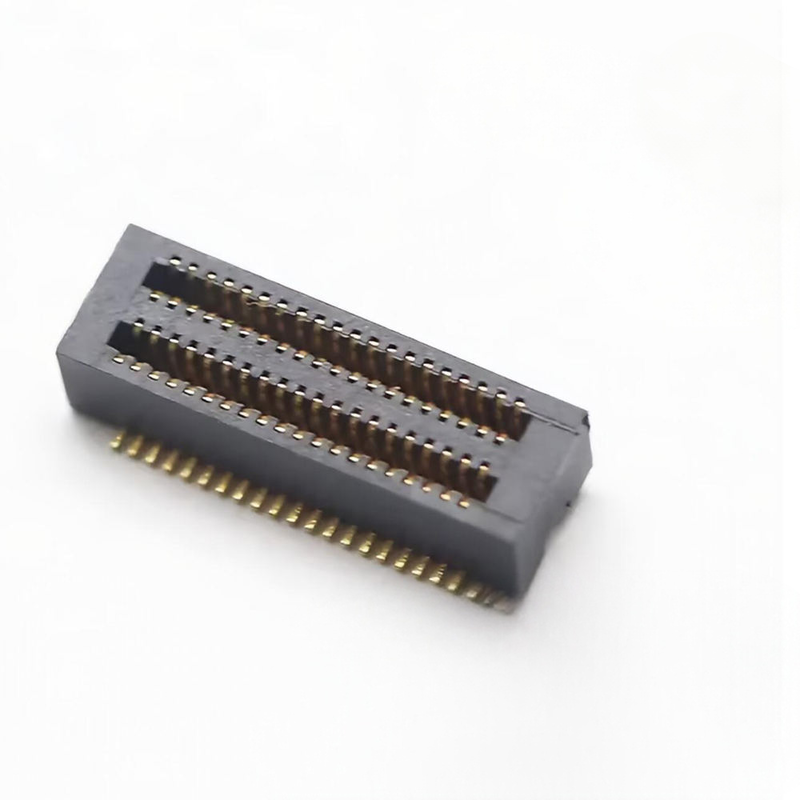

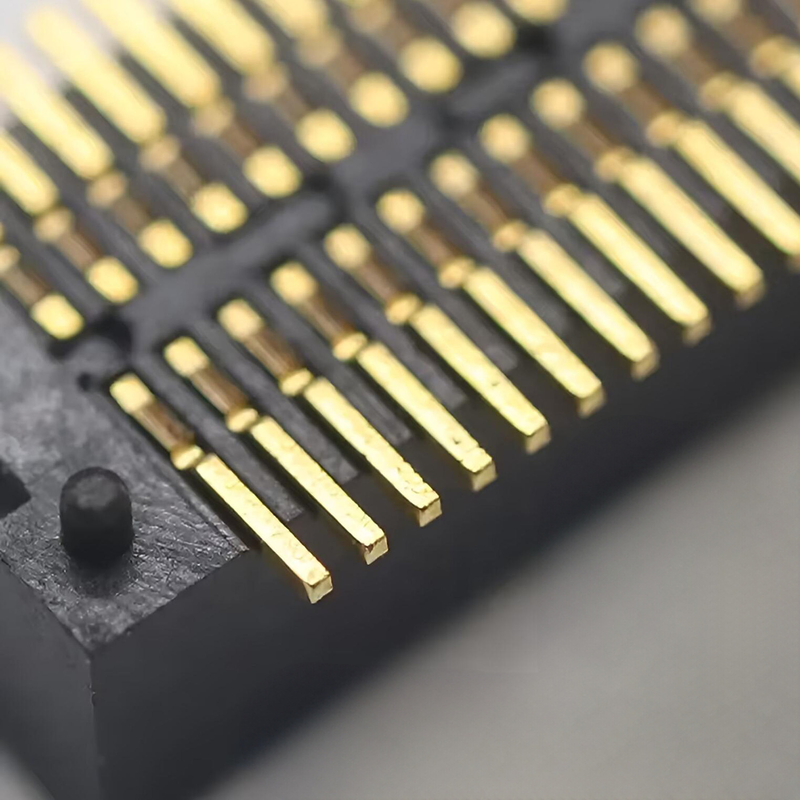

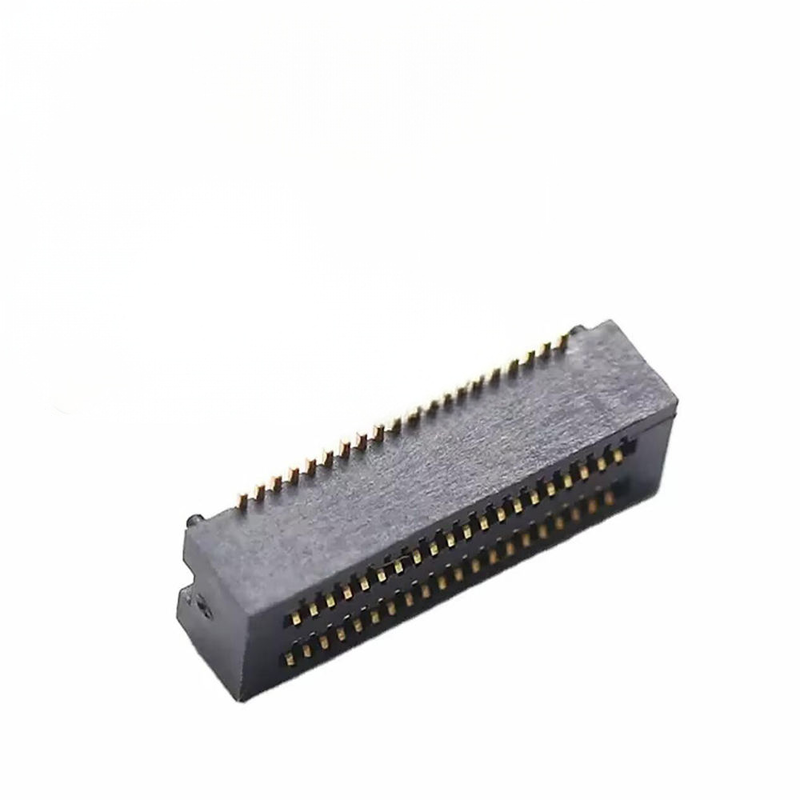

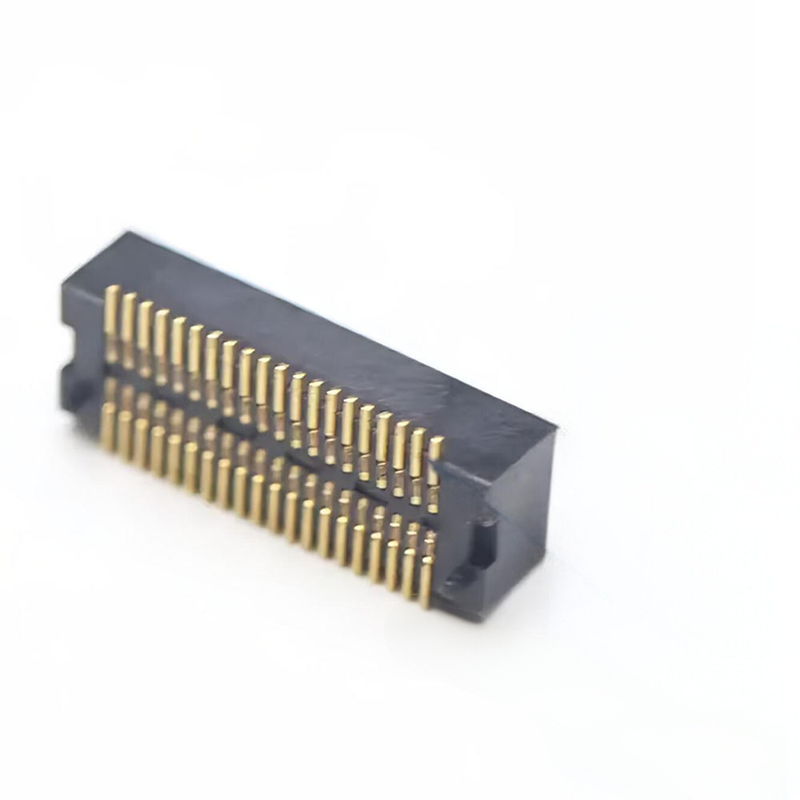

Разъем плата-плата с шагом 0,5 мм, пара мама-папа, высота соединения 3,0-4,5 мм, 10-100P для смартфонов и медицинских печатных плат
Основные преимущества продукта
✅ Слепое соединение и самовыравнивание, конструкция против перекоса: Встроенные направляющие стойки для компенсации допуска при сборке печатных плат, предотвращения повреждения контактов при слепом соединении.
✅ Высокоскоростная целостность сигнала: Оптимизированная геометрия контактов для стабильной высокоскоростной передачи, низкий перекрестный шум для компактных медицинских и мобильных печатных плат.
✅ Гибкая высота соединения: Варианты высоты соединения 3,0–4,5 мм, охватывающие большинство требований к зазору печатных плат смартфонов и медицинских устройств.
✅ Мелкий шаг 0,5 мм, 10~100 позиций: Широкий диапазон количества контактов для компактных межсоединений печатных плат с низким и средним количеством входов/выходов.
✅ Ленточная и рулонная упаковка SMD: Прямая совместимость с автоматическими установщиками.
Описание продукта
| Категория |
Наименование |
Спецификация |
| Электрические |
Шаг |
0,5 мм |
| Количество контактов |
10 ~ 100 P |
| Высота соединения |
3,0 / 3,5 / 4,0 / 4,5 мм |
| Номинальный ток |
0,5 А на сигнальный контакт |
| Номинальное напряжение |
50 В постоянного тока |
| Сопротивление контакта |
≤ 30 мΩ |
| Сопротивление изоляции |
≥ 500 MΩ |
| Испытательное напряжение |
200 В переменного тока, 1 мин без пробоя |
| Механические |
Циклы соединения |
≥ 500 циклов |
| Рабочая температура. |
-40°C ~ +85°C |
| Сила соединения / разъединения |
Низкое усилие вставки, звуковая индикация срабатывания |
| Материал и покрытие |
Материал контакта |
Фосфористая бронза |
| Покрытие контакта |
Зона соединения: золотое покрытие; Паяльный вывод: оловянное покрытие, никелевый барьер |
| Корпус |
LCP / высокотемпературная смола UL94-V0 |
| Экологичность и пайка |
RoHS и без галогенов |
Соответствует |
| Профиль пайки оплавлением |
Пик 260°C макс., выдержка 30 с, совместимость с безсвинцовой пайкой оплавлением |
| Ручная пайка |
≤350°C, ≤3с, избегать прямого контакта с пластиковым корпусом |
Перекрестная ссылка / альтернатива
Совместимый по посадочному месту прямой аналог серий Molex SlimStack, JAE, Hirose с мелким шагом 0,5 мм.
- Та же посадочная площадка на печатной плате, не требуется серьезная переработка печатной платы для замены.
- Наше улучшенное самовыравнивающееся направляющее устройство повышает выход годных изделий по сравнению со стандартными сериями OEM при автоматизированной сборке.
Примечание: Проверьте точное количество контактов и высоту стека перед окончательным утверждением топологии.
Характеристики продукта
- Интегрированные направляющие стойки с защитой от обратного и слепого соединения предотвращают обратную установку и изгиб контактов при ручной/роботизированной сборке.
- Двухлучевая контактная структура обеспечивает стабильное сопротивление контакта при вибрации и термических циклах.
- Высокотемпературный корпус из LCP выдерживает безсвинцовую пайку оплавлением SMT без деформации.
- Компактный вертикальный форм-фактор, экономит место на печатной плате для портативных медицинских и мобильных устройств.
- Доступны различные высоты соединения и количество контактов, гибкость для различных зазоров между печатными платами.
Преимущества продукта
- Устойчивость к допускам сборки: Самовыравнивание компенсирует небольшие смещения, снижая процент брака при сборке для массового производства медицинских устройств и смартфонов.
- Стабильная высокоскоростная производительность: Оптимизированная контактная структура сохраняет целостность сигнала для высокоскоростных последовательных каналов связи в компактных стекируемых печатных платах.
- Вариант соответствия медицинским стандартам: RoHS, без галогенов, чистое производство доступно для проектов медицинского оборудования.
- Полная рулонная упаковка SMT: Готовность к вашей автоматической линии установки, не требуется переупаковка.
- Быстрые образцы и индивидуализация: Быстрые инженерные образцы, индивидуальное количество контактов/высота стека доступны по запросу.
Применение
- Внутреннее стекирование печатных плат смартфонов
- Портативные медицинские устройства: мониторы пациента, портативные диагностические приборы
- Носимая электроника
- Компактные модули IoT
- Портативная потребительская электроника
Упаковка
Лента и катушка (рулонная упаковка): Стандартная рулонная упаковка для автоматических установщиков SMT. Детали могут быть загружены непосредственно на вашу автоматизированную производственную линию без переупаковки. Доступна услуга нарезки ленты для мелкосерийных прототипов.
Срок поставки
- Заказ образцов: 3 рабочих дня
- Заказ на массовое производство: 1-3 недели, в зависимости от конфигурации и объема заказа
Сертификация завода и индивидуальное обслуживание
- Сертификаты: ISO9001, RoHS, REACH
- Политика в отношении образцов: Бесплатные образцы, быстрая выдача образцов
- Минимальный объем заказа: Низкий минимальный объем заказа для стандартных деталей; минимальный объем заказа для индивидуальных конфигураций по оценке
- Возможности индивидуализации: Индивидуальное количество контактов, высота стека, толщина покрытия, механические модификации, специальная упаковка в соответствии с вашим чертежом/спецификацией.
Руководство по выбору инженера
- Сначала определите фактический зазор между печатными платами и выберите соответствующую высоту соединения (3,0–4,5 мм).
- Проверьте количество контактов и определите сигнальные/силовые контакты перед разработкой печатной платы.
- Используйте версию для слепого соединения, если ваш процесс сборки включает роботизированное стекирование или ограниченный визуальный доступ.
- Для медицинских проектов укажите медицинский материал и полный сертификат материала на этапе образца.
- Рулонная упаковка является стандартной для массовых заказов; сообщите нам заранее, если требуется упаковка в пакет.
Часто задаваемые вопросы
В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?О: В нашем каталоге представлены большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для его производства. Для справки, изготовление обычной пресс-формы займет около 35-45 дней.
В: Можете ли вы предоставить образец? Бесплатны ли эти образцы?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
В: А как насчет времени доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга от двери до двери. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы будем нести ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить деньги в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строго следуем ISO9001; IQC, OQC, IPQC и QA составляют 10% нашего отдела качества. Тест CCD применяется к 99% применений продукции нашей компании.
В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить все их цены в одном списке, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
В: Можете ли вы изготавливать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это повлечет за собой дополнительные расходы.
В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
