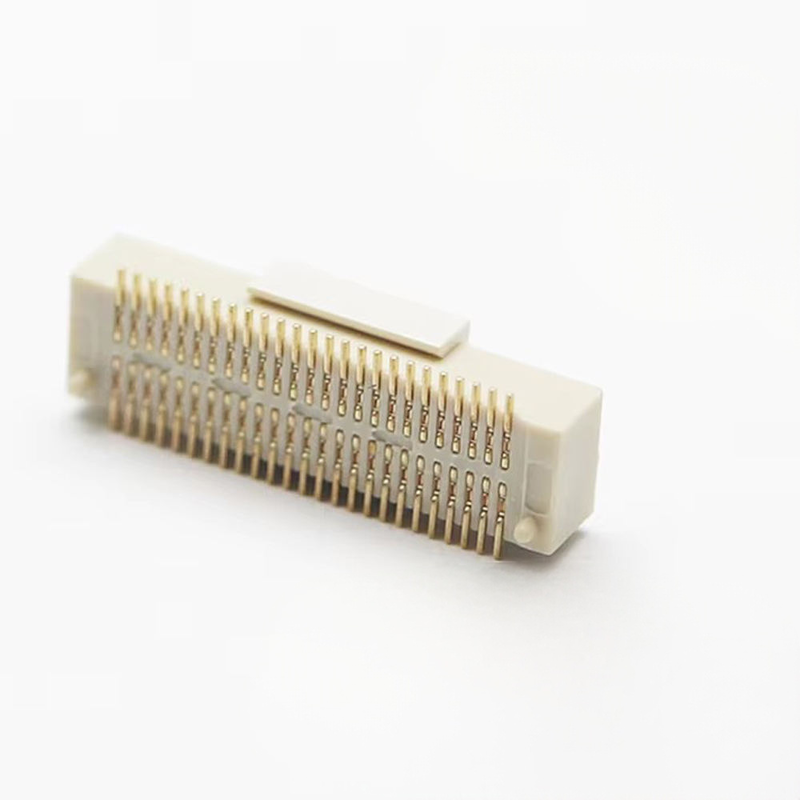

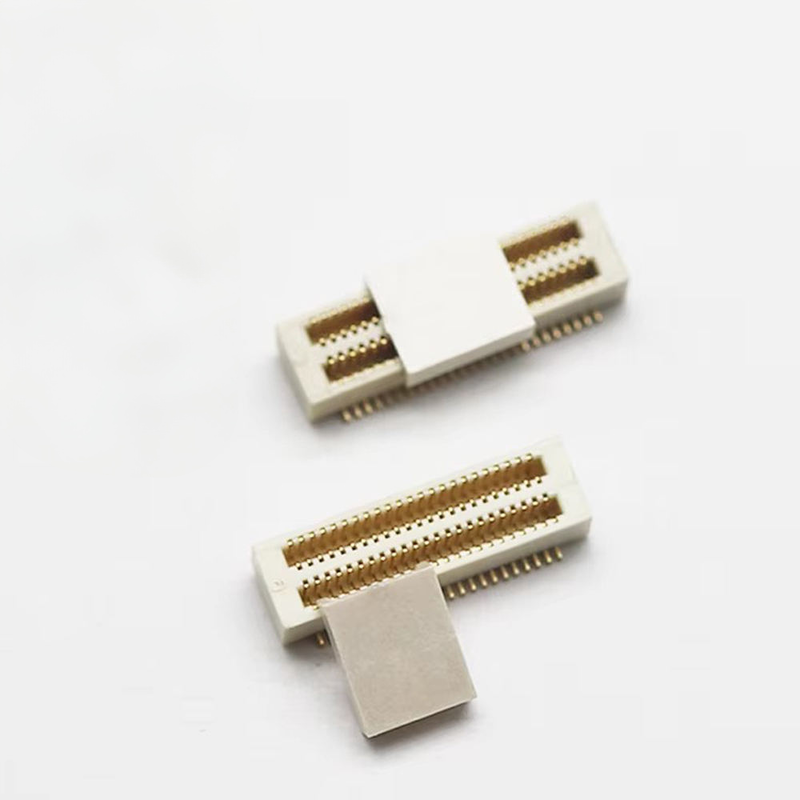

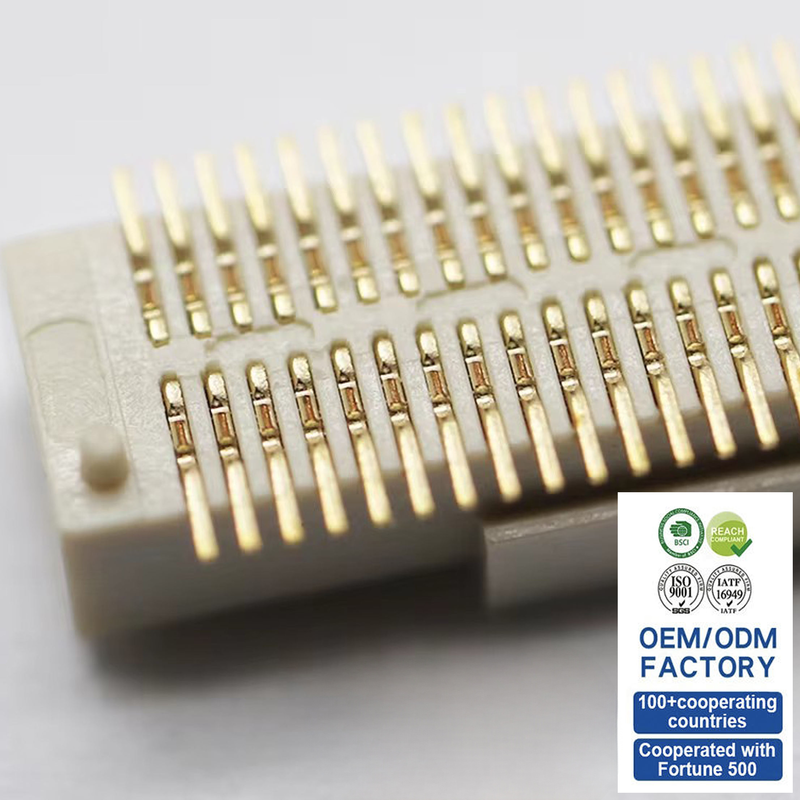

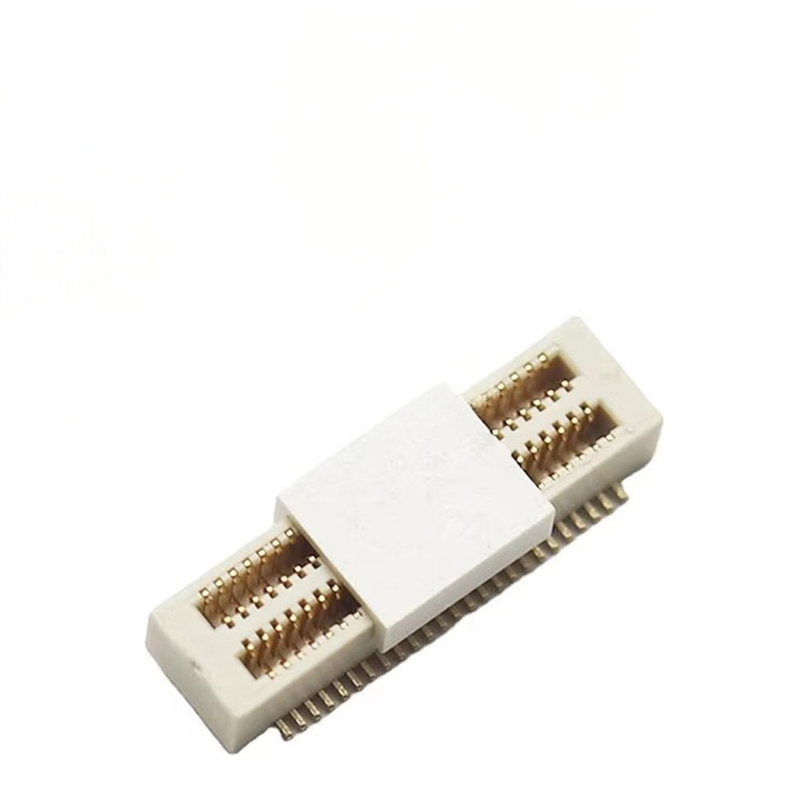

Разъем для соединения плат с шагом 0,5 мм, штыревой/гнездовой, с прямым углом и боковым входом, штыревой разъем SMT для смартфонов и дронов
Основные преимущества продукта
✅ Конструкция с слепым соединением / самовыравниванием и защитой от перекоса: Встроенный направляющий штифт для компенсации допусков при сборке, предотвращения повреждения контактов при ручном/автоматическом соединении и повышения выхода годных изделий при SMT-монтаже.
✅ Высокоскоростная передача сигналов: Оптимизированная структура с согласованным импедансом и низким перекрестным наведением, стабильная передача для высокоскоростных дифференциальных сигналов для стекирования печатных плат мобильных устройств и дронов.
✅ Контролируемая высота соединения: Точно фиксируемый зазор между печатными платами, постоянное расстояние между платами для теплового проектирования и проектирования механического корпуса.
✅ Прямой угол, боковой вход SMT Боковое соединение, горизонтальное подключение печатной платы, экономит вертикальное пространство для тонких портативных устройств.
Описание продукта
| Категория |
Наименование |
Спецификация |
| Электрические |
Шаг |
0,5 мм |
| Номинальный ток |
0,5 А на контакт |
| Номинальное напряжение |
60 В постоянного тока |
| Сопротивление контактов |
≤ 60 мОм |
| Сопротивление изоляции |
≥ 1000 МОм @ 250 В постоянного тока |
| Испытательное напряжение |
500 В переменного тока, 1 мин |
| Механические |
Циклы соединения |
≥50 циклов |
| Высота соединения |
Индивидуальная фиксированная высота стекирования |
| Направление соединения |
Прямой угол, боковой вход |
| Тип монтажа |
SMT поверхностный монтаж |
| Материал и покрытие |
Материал контактов |
Фосфористая бронза |
| Покрытие контактов |
Селективное золотое покрытие на контактной поверхности; никелевый барьер; хвостовик для пайки: бессвинцовый оловянный |
| Корпус |
LCP, UL94V-0, термостойкий |
| Условия эксплуатации |
Рабочая температура |
-40℃ ~ +85℃ |
| Соответствие стандартам |
RoHS, REACH |
| Руководство по пайке |
Профиль оплавления |
Стандартное бессвинцовое оплавление SMT, пиковая температура ≤260℃ |
Перекрестная ссылка / Альтернатива
Прямая совместимая по посадочному месту альтернатива сериям Molex, JAE, Hirose, TE с шагом 0,5 мм, боковым входом и прямым углом BTB. Та же площадка на печатной плате, не требуется существенная переработка печатной платы.
Примечание: Проверьте количество контактов, высоту соединения и спецификацию покрытия перед прямой заменой.
Характеристики продукта
- Защита от ложного ввода + самовыравнивающий направляющий штифт для слепого соединения, предотвращает обратную установку.
- Термостойкий корпус LCP, выдерживает бессвинцовое оплавление SMT без деформации.
- Двойная пружинная контактная структура, стабильное сопротивление контактов при вибрации (дрон / портативное устройство).
- Конструкция с боковым входом и прямым углом, горизонтальное соединение печатных плат, компактная компоновка корпуса.
- Доступны различные количества контактов, настраиваемая высота соединения и толщина золотого покрытия.
Преимущества продукта
- Устойчивость к допускам сборки: Самовыравнивание снижает процент брака при установке и соединении.
- Готовность к высокоскоростной передаче: Геометрия контактов с низким перекрестным наведением, подходит для высокоскоростных сигнальных трактов мобильных устройств и дронов.
- Прямая замена: Совместимая посадочная площадка с международными брендами BTB, сокращает цикл переработки проекта.
- Стабильная работа при вибрации: Хорошая сила удержания, подходит для вибрационной среды дронов.
- Полная рулонная упаковка SMT: Прямая загрузка в автоматическую установку SMT.
Применение
Внутреннее стекирование печатных плат смартфонов, плата управления FPV / потребительских дронов, портативные смарт-устройства, компактные модули IoT, портативная электроника.
Упаковка
Лента и катушка (рулонная упаковка): Стандартная рулонная упаковка для автоматических установщиков SMT. Детали могут быть загружены непосредственно в вашу автоматизированную производственную линию без переупаковки. Доступна услуга нарезки ленты для мелкосерийных прототипов.
Срок поставки
- Заказ образцов: 3 рабочих дня
- Заказ на массовое производство: 1-3 недели, в зависимости от конфигурации и количества заказа
Сертификация завода и индивидуальное обслуживание
- Сертификаты: ISO9001, соответствие RoHS, REACH
- Политика в отношении образцов: Бесплатные образцы поддерживаются, быстрая обработка образцов
- Минимальный объем заказа: Низкий минимальный объем заказа для стандартных деталей; минимальный объем заказа для индивидуальных конфигураций по оценке
- Возможности индивидуализации: Индивидуальное количество контактов, высота стекирования, толщина покрытия, механические модификации, специальная упаковка в соответствии с вашим чертежом/спецификацией.
Руководство по выбору инженера
- Подтвердите количество контактов, требуемую высоту соединения, прямой угол бокового входа.
- Определите толщину золотого покрытия в зависимости от скорости сигнала и требований к сроку службы.
- Проверьте рабочую температуру и требования к вибрации для дронов / портативных устройств.
- Проверьте посадочную площадку на печатной плате по нашему чертежу перед фиксацией компоновки.
- Запросите бесплатные образцы для тестирования SMT-монтажа и целостности сигнала.
FAQ
В: У вас есть каталог? Можете ли вы отправить мне каталог для проверки всех ваших продуктов?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?О: В нашем каталоге представлены большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для его производства. Для справки, изготовление обычной пресс-формы займет около 35-45 дней.
В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
В: А как насчет времени доставки?
О: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней.
В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга "от двери до двери". Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы будем нести ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить деньги в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001; IQC, OQC, IPQC и QA составляют 10% нашего отдела качества. Тест CCD применяется к 99% применений продукции нашей компании.
В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить все их цены в одном списке, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
В: Можете ли вы изготавливать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных
продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это повлечет за собой дополнительные расходы.
В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
