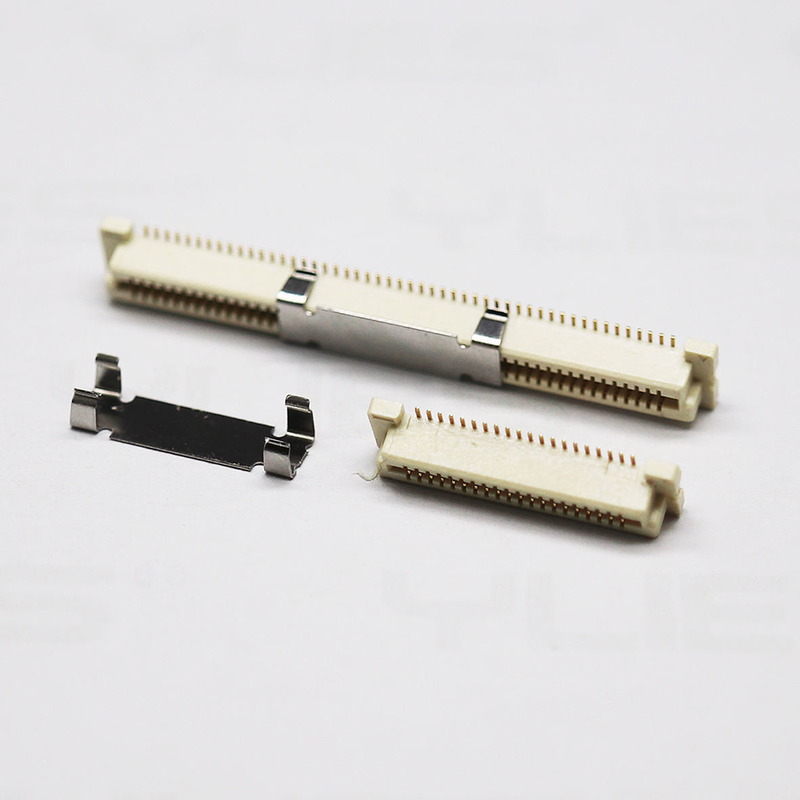

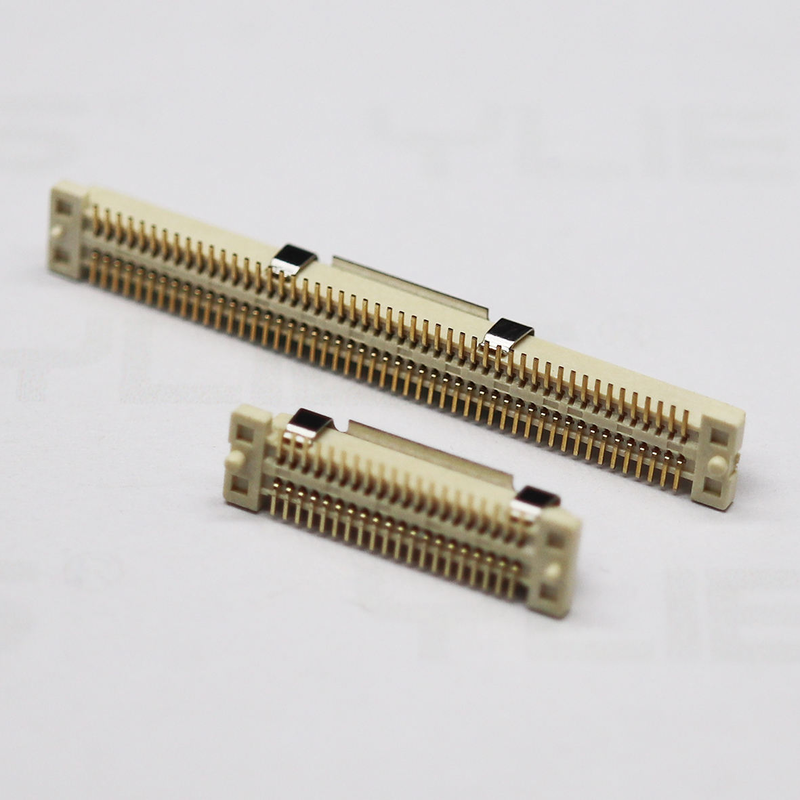

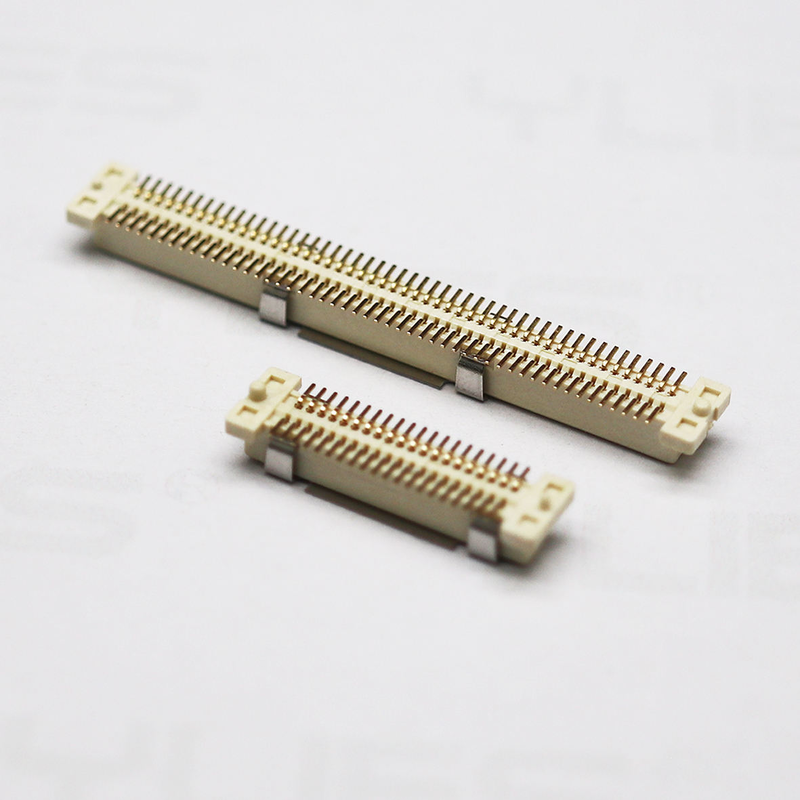

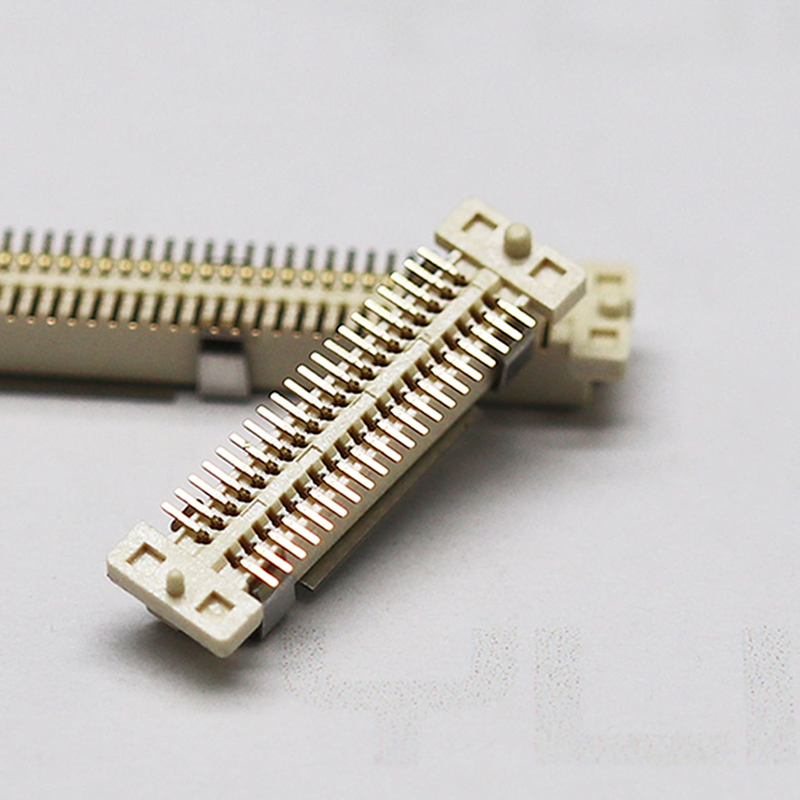

Разъем BTB 0,8 мм с двойным пазом SMT SMD Female Male PCB Board-to-Board Connector
Основные преимущества продукта
✅ Слепое соединение и самовыравнивание, конструкция против смещения: Встроенные направляющие ребра и противозаклинивающая структура компенсируют допуски при сборке печатных плат, предотвращая повреждение контактов при ручном/автоматизированном соединении. ✅ Высокоскоростная целостность сигнала: Оптимизированная геометрия контактов для стабильной высокоскоростной передачи данных, низкий перекрестный шум для плотного штабелирования печатных плат.
✅ Несколько вариантов высоты соединения: Доступны стандартные высоты штабелирования, гибкие для многослойной модульной конструкции печатных плат.
✅ Конструкция с двойным пазом SMT: Разъем SMD для поверхностного монтажа (папа и мама), совместим со стандартным процессом оплавления печатных плат.
Описание продукта
| Категория |
Параметр |
Детали |
| Электрические |
Шаг |
0,8 мм |
|
Номинальный ток |
0,5 А на контакт |
|
Номинальное напряжение |
50 В переменного/постоянного тока |
|
Сопротивление контакта |
≤ 25 мОм (начальное) |
|
Сопротивление изоляции |
≥ 10 ГОм |
|
Напряжение пробоя |
250 В переменного тока, 1 мин |
| Механические |
Циклы соединения |
Минимум 500 циклов |
|
Допуск соединения |
XY самовыравнивание для слепого соединения |
|
Тип монтажа |
SMT / SMD поверхностный монтаж |
|
Конструкция |
Двойной паз, комплект папа + мама |
| Материал и покрытие |
Корпус |
LCP, UL94V-0, термостойкий |
|
Материал контакта |
Медный сплав |
|
Покрытие контакта |
Золотое покрытие на контактной зоне; никелевая подложка |
|
Покрытие вывода |
Матовое олово поверх никеля |
| Окружающая среда |
Рабочая температура |
-40°C ~ +105°C |
|
Соответствие |
RoHS, REACH, опционально без галогенов |
| Руководство по пайке |
Профиль оплавления |
Бессвинцовое оплавление, пиковая температура ≤260°C, соответствует IPC/JEDEC J-STD-020 |
Перекрестная ссылка / Альтернатива
Альтернатива с совместимым расположением выводов для серий JAE KX14/KX15, Hirose FX18, Molex серии BTB с двойным пазом 0,8 мм.
Примечание: Проверьте высоту штабелирования и количество контактов перед проектированием печатной платы; предоставьте спецификацию и 3D STEP для проверки в вашем CAD.
Особенности продукта
- Конструкция с двойным направляющим пазом предотвращает обратное вставление, поддерживает слепое соединение и самовыравнивание, снижает процент брака при сборке.
- Высокотемпературный изолятор LCP, стабильный при бессвинцовой пайке оплавлением, без деформации.
- Прецизионный контакт из медного сплава с золотым покрытием, стабильный импеданс, низкое контактное сопротивление для высокоскоростных сигналов.
- Упаковка в ленту и катушку SMD, напрямую совместима с автоматами для поверхностного монтажа.
- Гибкое количество контактов и настраиваемая высота соединения для модульного штабелирования печатных плат.
Преимущества продукта
▶ Снижение частоты сбоев при сборке: Противозаклинивающая конструкция + допуск самовыравнивания решают проблему смещения при штабелировании печатных плат, экономя затраты на ремонт производства.
▶ Стабильная высокоскоростная производительность: Оптимизированная конструкция контактов обеспечивает целостность сигнала для плат высокой плотности.
▶ Прямая замена: Совместимое расположение выводов с всемирно известными брендами, легкое снижение стоимости BOM без существенного перепроектирования печатной платы.
▶ Прямые поставки с завода: Быстрые сроки изготовления образцов и массового производства, полный контроль качества перед отгрузкой.
▶ Доступна поддержка инженеров: Предоставляются спецификация, 2D-чертеж, 3D STEP и шаблон печатной платы для проверки вашего макета.
Применение
Модули промышленного управления
медицинская электроника
шлюз IoT
устройство хранения данных
модуль дисплея
вспомогательная автомобильная электроника
портативные устройства
стекирование коммуникационных плат
модули датчиков ИИ
Упаковка
Лента и катушка (упаковка на катушке): Стандартная упаковка на катушке для автоматов для поверхностного монтажа. Детали могут быть загружены непосредственно в вашу автоматизированную производственную линию без переупаковки. Доступна услуга нарезки ленты для прототипов малых партий.
Срок поставки
- Заказ образца: 3 рабочих дня
- Заказ на массовое производство: 1-3 недели, в зависимости от конфигурации и количества заказа
Сертификация завода и индивидуальное обслуживание
- Сертификаты: ISO9001, RoHS, REACH
- Политика в отношении образцов: Бесплатные образцы, быстрая обработка заказов на образцы
- MOQ: Низкий MOQ для стандартных деталей; MOQ для индивидуальных конфигураций по оценке
- Возможности индивидуализации: Индивидуальное количество контактов, высота соединения, толщина покрытия, механические модификации, специальная упаковка в соответствии с вашим чертежом/спецификацией.
Руководство по выбору инженера
- Сначала подтвердите Высоту соединения: Это определяет зазор между двумя соединенными платами.
- Подтвердите общее количество контактов, распределение сигнальных/силовых контактов.
- Проверьте расположение выводов SMT: Мы предоставляем шаблон печатной платы и 3D STEP для вашей симуляции печатной платы.
- Определите требования к покрытию: Золотое покрытие / толстое золото для сред с высокой вибрацией / длительным циклом соединения.
- Сообщите нам ваши рабочие температуры, скорость сигнала и требования к вибрации; наша команда AE порекомендует правильный номер детали.
- Всегда тестируйте бесплатные образцы перед массовым производством.
FAQ
В: У вас есть каталог? Можете ли вы отправить мне каталог для проверки всех ваших продуктов?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня? О: В нашем каталоге представлены большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для его производства. Для справки, изготовление обычной пресс-формы займет около 35-45 дней.
В: Можете ли вы предоставить образец? Бесплатны ли эти образцы?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
В: А как насчет времени доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга от двери до двери. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы будем нести ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строго следуем ISO9001; IQC, OQC, IPQC и QA составляют 10% нашего отдела качества. Тест CCD применяется к 99% применений продукции нашей компании.
В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить полный прайс-лист, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
В: Можете ли вы изготовить индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это повлечет за собой дополнительные расходы.
В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
