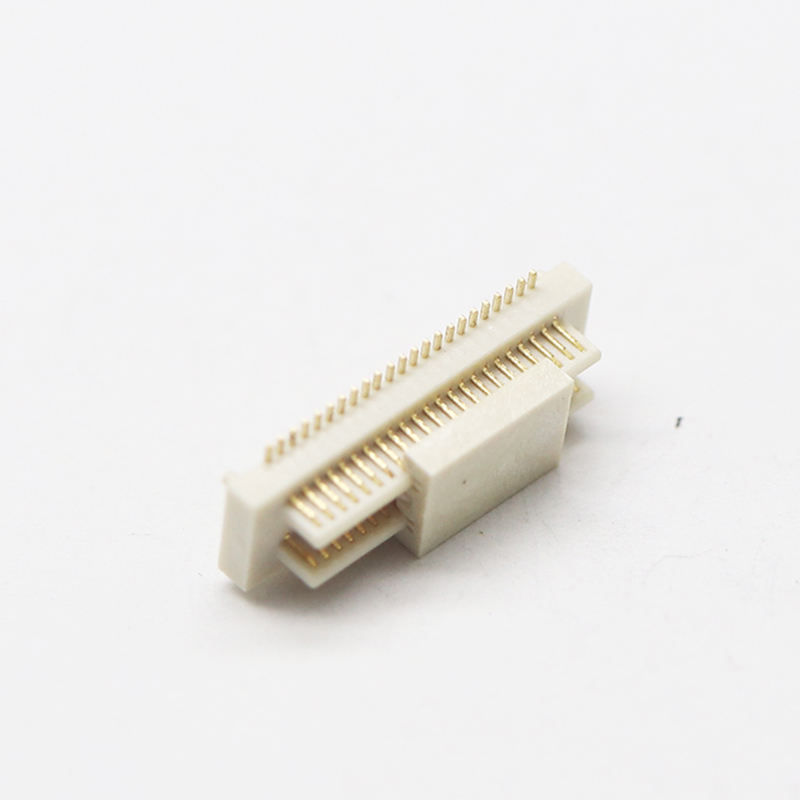

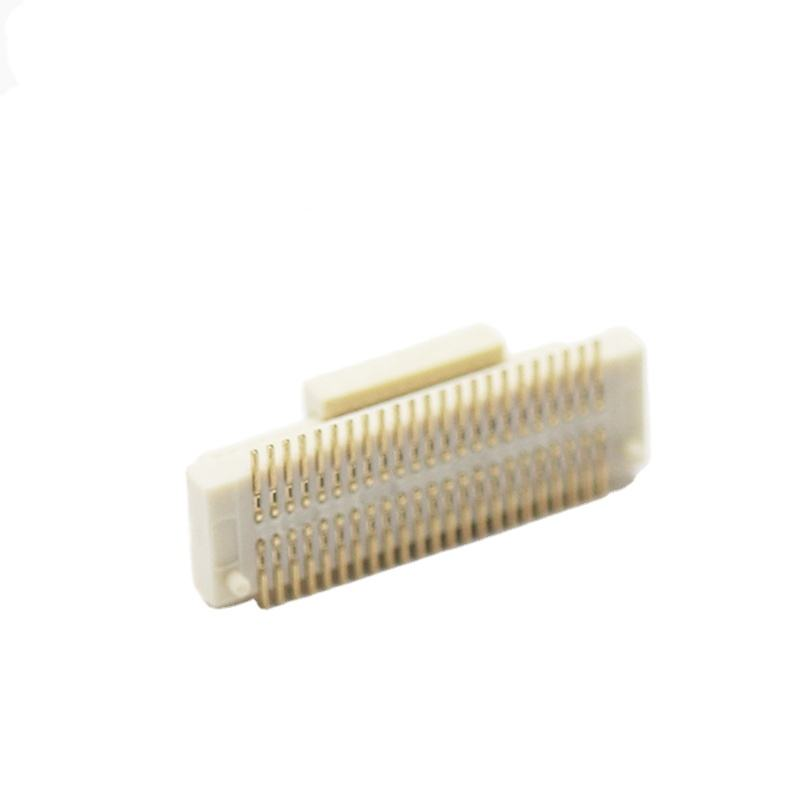

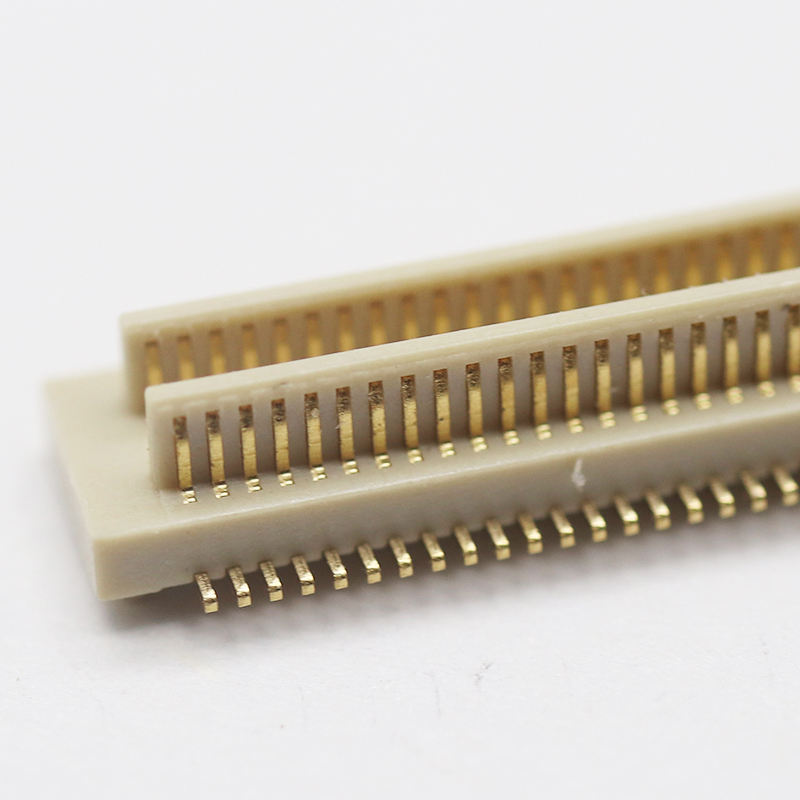

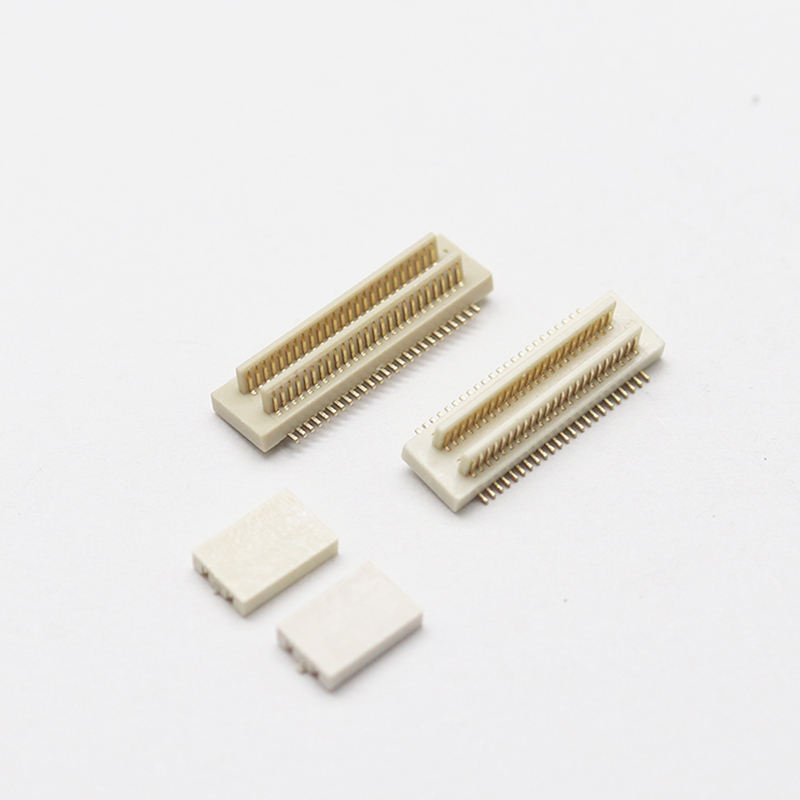

Разъем для соединения плат 0,8 мм шаг 40p 2*20p штыревой SMT разъем для стыковки с заданной высотой соединения
Основные преимущества продукта
- Слепая стыковка / Самовыравнивание и защита от неправильной установки: Встроенные направляющие ребра и защитный паз предотвращают неправильную установку и поглощают смещение при сборке; позволяют слепую стыковку при автоматизированной укладке печатных плат, снижая процент брака при сборке.
- Высокоскоростная целостность сигнала: Оптимизированная геометрия контактов, контролируемый дифференциальный импеданс, поддержка высокоскоростной последовательной передачи сигналов для модулей дисплея, датчиков и компактных вычислительных модулей.
- Заданная высота соединения: Фиксированная высота стыковки после соединения, точный контроль зазора печатной платы, согласованные механические размеры для конструкции стыкуемых плат.
- Шаг 0,8 мм, двухрядное расположение 2*20p: Высокоплотный разъем с 40 контактами, штыревой разъем SMT, компактный форм-фактор для экономии места на печатной плате.
Описание продукта
| Категория |
Наименование |
Спецификация |
| Электрические характеристики |
Номинальный ток |
0,5 А на контакт |
|
Номинальное напряжение |
100 В постоянного тока |
|
Сопротивление контакта |
≤20 мΩ |
|
Сопротивление изоляции |
≥500 МОм @500 В постоянного тока |
|
Диэлектрическая прочность |
500 В переменного тока, 1 мин, без пробоя |
| Механические характеристики |
Шаг |
0,8 мм |
|
Количество контактов |
40p, 2*20p двухрядный |
|
Циклы соединения |
Минимум 50 циклов |
|
Высота соединения |
Заданная высота соединения |
|
Усилие соединения / разъединения |
Низкое усилие вставки, стабильное усилие удержания |
| Материал и покрытие |
Корпус |
Термопласт для высоких температур, UL94 V-0 |
|
Материал контакта |
Фосфорная бронза / Медный сплав |
|
Покрытие контакта |
Селективное золотое покрытие в зоне контакта, никелевый барьер под покрытием; лужение хвостовика припоем |
| Условия эксплуатации |
Рабочая температура |
-40°C ~ +85°C |
|
Соответствие |
RoHS, REACH |
| Руководство по пайке |
Тип монтажа |
SMT поверхностный монтаж |
|
Профиль оплавления |
Бессвинцовое оплавление, пиковая температура ≤260°C, время выдержки при пиковой температуре ≤30 с |
|
Ручная пайка |
Макс. 350°C, ≤5 с на контакт |
Перекрестная ссылка / Альтернатива
Прямая замена для эквивалентных штыревых разъемов 0,8 мм шаг 40 контактов серий от Molex, JAE, Hirose, ACES.
- Такой же форм-фактор, назначение контактов и высота соединения, как у эталонной серии, после подтверждения.
- Наша команда инженеров может проверить совместимость форм-фактора печатной платы и предоставить чертеж с размерами для проверки вашей компоновки.
- Нет необходимости в серьезном перепроектировании печатной платы для замены; меньшее время выполнения заказа и общая стоимость по сравнению с импортными деталями.
Характеристики продукта
- Штыревой разъем SMT, двухрядный 2×20p, мелкий шаг 0,8 мм.
- Защита от неправильной установки + самовыравнивающие направляющие для слепой стыковки, предотвращает повреждение контактов при сборке.
- Высокотемпературный корпус, стабильный после пайки оплавлением, без деформации.
- Селективное золотое покрытие для надежного контакта и защиты от окисления.
- Стабильная высота соединения, хорошая механическая устойчивость при вибрации и ударах.
- Настраиваемый: регулируемая высота соединения, толщина золотого покрытия, цвет корпуса, добавление установочных штифтов.
Преимущества продукта
- Удобство сборки: Направляющие для самовыравнивания допускают небольшое смещение платы, снижая частоту отказов при ручной/автоматизированной стыковке.
- Высокая надежность сигнала: Оптимизированная структура контакта обеспечивает целостность сигнала для высокоскоростных интерфейсов.
- Готовность к SMT: Упаковка в ленту и катушку для прямой установки на вашу существующую SMT-линию.
- Стабильность стоимости и поставок: Местный прецизионный завод, меньшее время выполнения заказа по сравнению с зарубежными брендами; бесплатные образцы для проверки.
- Инженерная поддержка: Доступны технические характеристики, файлы STEP 2D/3D, рекомендации по форм-фактору для вашего аппаратного дизайна.
Применение
- Модуль дисплея, подключение платы датчика камеры
- Плата управления IoT, носимая электроника
- Компактные модули печатных плат медицинского назначения
- Промышленные портативные устройства, POS-терминалы
- Подчиненная плата датчика робототехники, стыкуемые сборки печатных плат
- Компактные модули связи
Упаковка
Лента и катушка (упаковка на катушке): Стандартная упаковка на катушке для автоматического установщика SMT. Детали могут быть загружены непосредственно в вашу автоматизированную производственную линию без переупаковки. Доступна услуга нарезки ленты для прототипов малых партий.
Время выполнения заказа
- Заказ образцов: 3 рабочих дня
- Заказ на массовое производство: 1-3 недели, в зависимости от конфигурации и количества заказа
Сертификация завода и услуги по индивидуальному заказу
- Сертификаты: ISO9001, RoHS, REACH
- Доступны индивидуальные настройки: изменение высоты соединения, толщины покрытия, установочных штифтов, цвета корпуса, изменение количества контактов, OEM-маркировка.
- Политика в отношении образцов: Поддержка бесплатных образцов, быстрая выдача образцов.
- Минимальный объем заказа: Низкий минимальный объем заказа для стандартных позиций; минимальный объем заказа для индивидуальной оснастки будет подтвержден инженерами.
- Мы предоставляем предпродажный инженерный обзор, проверку чертежей и отчет об испытаниях на надежность по запросу.
Руководство по выбору инженера
- Сначала подтвердите требуемую высоту соединения; это критический параметр для зазора стыкуемых печатных плат.
- Проверьте серию ответного разъема (гнездо); отправьте номер детали гнезда для проверки совместимости.
- Определите толщину золотого покрытия в зависимости от вашей рабочей среды: более толстое золото для оборудования с высокой вибрацией / длительным сроком службы.
- Подтвердите упаковку: катушка для массового производства SMT, лоток только для прототипов малых партий.
- Предоставьте чертеж компоновки печатной платы или 3D-модель; наш инженер может проверить интерференцию и зазор соединения перед размещением заказа.
- Всегда проводите электрическую проверку и проверку соединения с бесплатными образцами перед массовым производством
Часто задаваемые вопросы
В: У вас есть каталог? Можете ли вы отправить мне каталог для проверки всех ваших продуктов?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?О: В нашем каталоге представлены большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую оснастку для его производства. Для справки, изготовление обычной оснастки займет около 35-45 дней.
В: Можете ли вы предоставить образец? Бесплатны ли эти образцы?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
В: Как насчет времени доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга от двери до двери. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы будем нести ответственность за любой ущерб продукту, вызванный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить деньги в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001; IQC, OQC, IPQC и QA составляют 10% нашего отдела качества. Тест CCD применяется к 99% применений продукции нашей компании.
В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много позиций, невозможно составить полный прайс-лист, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам позиций; мы тщательно проверим каждую позицию и предоставим вам спецификацию и прайс-лист.
В: Можете ли вы изготавливать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных
продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это повлечет за собой дополнительные расходы.
В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
