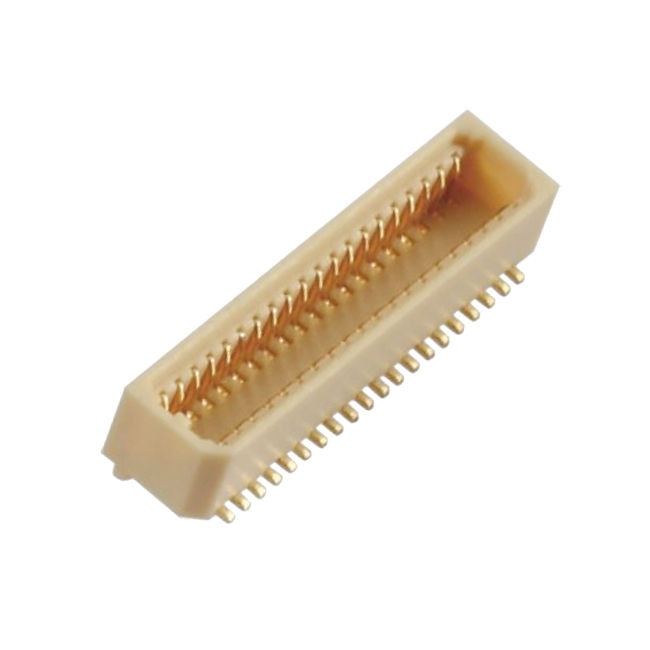

BTB 0,8mm Pitch 40PIN SMT Хироза Замена электрического женского разъема
Основные моменты продукции
✅Скрытое спаривание и саморазрядка Противоположное проектирование: встроенный направляющий босс поглощает смещение сборки, предотвращает повреждение булавки во время ручного / автоматического спаривания, уменьшает скорость переработки печатных плат
✅ высокоскоростная целостность сигнала: оптимизированный импедансный контроль, стабильная высокоскоростная передача для линий сигнала
✅ Фиксированная высота: точный контроль высоты наложения, последовательное расстояние между досками для тонкой механической конструкции продукта
✅ 0,8 мм тонкого проема 40PIN высокая плотность, SMT поверхностная установка, 0,5A на контакт
✅ Прямая замена Хирозе: совместимая с отпечатками булавок, альтернатива без перепроектирования ПКБ
Описание продукта
| Категория |
Положение |
Спецификация |
| Электрические |
Номинальный ток |
0.5А на контакт |
|
Номинальное напряжение |
50В переменный ток |
|
Сопротивление на контакт |
≤ 50 мΩ |
|
Сопротивление изоляции |
≥ 1000MΩ @100VDC |
|
Выдерживать напряжение |
100 Вт переменного тока, 1 минута без сбоев |
| Механические |
Стрелка |
0.8 мм |
|
Количество пин |
40PIN, женский разъем |
|
Тип монтажа |
SMT поверхностная установка |
|
Циклы спаривания |
≥ 500 раз |
|
Высота в паре |
Доступно на заказ (укажите требуемую высоту стека) |
| Материал и покрытие |
Контактный материал |
Фосфор бронза |
|
Контактное покрытие |
Золото над никелем |
|
Жилой материал |
LCP, UL94 V-0 |
| Экология |
Операционная температура |
-40°C ~ +85°C |
|
Соответствие |
RoHS, REACH SVHC |
| Руководство по сварке |
Профиль обратного потока |
Следует соблюдать J-STD-020, пиковая температура ≤260°C, максимум 5 с |
Перекрестные ссылки / Альтернативные
Замена для контейнера BTB серии FX18 Hirose с диаметром 0,8 мм.
- Одно и то же PCB-отпечаток и назначение пин; не требуется модификации макета PCB
- Совместима с оригинальным головоломкой для спаривания Хирозе
- Экономично эффективный второй источник, решает длительные сроки поставки и риск дефицита поставок
- Также альтернатива сопоставимой серии Molex / TE 0,8 мм 40P BTB
Характеристика продукта
- Противоманетовый ключ + структура руководства саморазвертывания, поддерживает слепое спаривание, избегает обратного вставления и изгиба штифтов
- Контактные пружины фосфора-бронзы поддерживают стабильную силу контакта после повторного спаривания
- Высокотемпературный корпус LCP, выдерживающий безсвинцовую рефлюмовую сварку без деформации
- Прекрасный 0,8 мм проход, высокая плотность 40-принтов, экономит пространство на ПКБ для компактной электроники
- SMT терминал с плоской папкой для сварки, отличная сопланарность для стабильного выбора и размещения
Преимущества продукта
- Стабильность поставок: Производство прямо на заводе, без ограничения MOQ для образцов, обход длительных сроков OEM
- Проверенный инженером отпечаток: Предварительно протестированная совместимость, сокращение цикла проверки
- Постоянный контроль покрытия: Однородная толщина позолота, стабильный сигнал и антикоррозия
- Автоматизация готова: ленточная и катушечная упаковка для SMT-машин
- Настраиваемый: Настройка высоты матов, толщины покрытия, количество штифтов по вашему проекту
Применение
Модули управления промышленным оборудованием
Умные устройства IoT,
ручные приборы,
медицинская электроника,
модули отображения,
автомобильная вспомогательная электроника,
потребительские тонкие устройства,
Складывание платы PCBA через коммуникационный шлюз
Опаковка
Лента и катушка (катушка упаковки):Стандартная упаковка катушек для SMT-машины для подбора и размещения. Части могут быть загружены непосредственно на вашу автоматизированную производственную линию без переупаковки. Для небольших партий прототипов доступен сервис резки.
Продолжительность
- Образец заказа: 3 рабочих дня
- Заказ на серийное производство: 1-3 недели, в зависимости от конфигурации и количества заказа
Сертификация завода и обслуживание по заказу
- Сертификации: ISO9001, RoHS, REACH
- Доступная настройка: модификация высоты стека, толщина покрытия, локализация столбов, цвет корпуса, изменение количества штифтов, маркировка OEM.
- Политика выбора образцов: поддержка бесплатных образцов, быстрый выпуск образцов.
- MOQ: Низкий MOQ для стандартных товаров; MOQ для пользовательских инструментов должен быть подтвержден инженером.
- Мы предоставляем предпродажное инженерное рассмотрение, проверку чертежей и отчет о испытаниях надежности по запросу.
Руководство по выбору инженера
- Необходимо подтверждениеВысота в пареВо-первых, у нас есть несколько вариантов высоты наложения для 0,8 мм 40P серии
- Проверьте PCB отпечаток против нашего предоставленного листа данных до замерзания макета
- Для высокоскоростных сигнальных приложений запросить отчет об испытании импеданса
- Если ваша часть спаривания является оригинальным заголовком Хирозе, подтвердите совместимость спаривания до массового испытания
- Операционная температура > 85°C или вибрационная среда, пожалуйста, сообщите нам для обновления контакта
Частые вопросы
Вопрос: У вас есть каталог? Вы можете прислать мне каталог, чтобы я проверил все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
Вопрос: я не могу найти продукт в вашем каталогеВы можете сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования. Но вы должны оплатить стоимость доставки
Вопрос: Как насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке..
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T/T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете заплатить деньги в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001; IQC, OQC, IPQC и QA занимают 10% нашего отдела качества.
Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
В: Можете ли вы сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О настраиваемой упаковке, нет никаких проблем; мы можем поставить ваш логотип или другую информацию на упаковке.Я просто хочу отметить, что это будет стоить дополнительно..
Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
